Forlengelsessett med to stolper for veltebeskyttelse

1. Parker maskinen p en jevn flate.

2. Senk klippeenhetene.

3. Sett p parkeringsbremsen.

4. Sl av motoren og ta ut nkkelen.

5. Hvis det er lys p veltebylen, fjern lysene og monteringsdelene fra veltebylen.

   Ta vare p lysene og monteringsdelene.

6. Fjern lsestiftene fra begge sider av veltebylen (Figure 1).



   Figure 1

   1. Veltebyle
   2. Lsestift

7. Fjern boltene fra begge sider av fotrammen (Figure 2), som vist i Figure 3 og Figure 4.



   Figure 2

   Fotramme


   Figure 3

   Venstre side

   1. Bolt
   2. Boret hull, 3/8tomme


   Figure 4

   Hyre side vist

   1. Bolt
   2. Boret hull, 3/8tomme

8. Bruk et bor (3/8tomme) for ke diameteren p de to hullene p begge sider av fotrammen, som vist i Figure 3 og Figure 4.

Close section

Deler som er nødvendige for dette trinnet:

Feste foran til venstre	1
Feste foran til hyre	1
Hyre avstiver	1
Venstre avstiver	1
Lsebolt (5/16x 3/4tomme)	56
Flensmutter (5/16tomme)	60
Flensmutter (3/8 tomme)	6
Bolt (3/8x 1tomme)	4
Nedre brakettfeste	1
Sekskantbolt med flens (5/16x 1tomme)	4
Fremre takfeste	1
Venstre vre brakett	1
Hyre vre brakett	1
Bakre takfeste	1
Feste p venstre side	1
Feste p hyre side	1
Kanalfeste	4
Hyre takfeste	1
Venstre takfeste	1
Nedre vindustetning	1
Bolt (3/8x 3/4tomme)	2
Plastnagle	14
Plastplugg	2
Panelplugg	2
Sttnagle	8
Sidekanalfeste	2
Takkanalfeste	2
Bolt ( x 4")	2
Skive	4
Lsemutter (3/4tomme)	2
Lseskrue (1/4x 3/4tomme)	4
Flensmutter (1/4tomme)	4

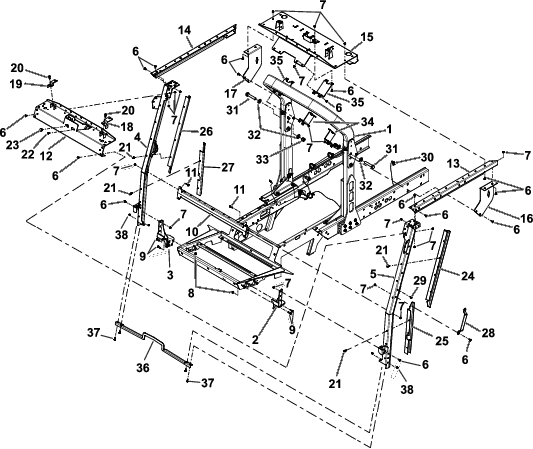

Se Figure 5 nr du utfrer de flgende trinnene.

1. Monter to bolter (3/4x 4tommer), fire skiver og to lsemuttere (3/4tomme) til de venstre og hyre dreieplatene p veltebylen.

2. Monter venstre og hyre frontfestebaser p gulvpanelet med fire bolter (3/8x 1tomme) og fire flensmuttere (3/8tomme).

3. Monter det bakre takfestet p den vre delen av veltebylen med to takkanalfester, tte lsebolter (5/16x 3/4tomme) og tte flensmuttere (5/16tomme).

   Note: Pse at festet er sentrert p veltebylen.

   Note: Stram til boltene og lsne dem s en halv omdreining.

4. Monter venstre og hyre sidefeste p henholdsvis venstre og hyre vre brakett med fire lsebolter (5/16x 3/4tomme) og fire flensmuttere (5/16tomme).

5. Monter venstre og hyre sidefeste til veltebylen med to sidekanalfester, tte lsebolter (5/16x 3/4tomme) og tte flensmuttere (5/16tomme).

6. Monter venstre og hyre stttene p den fremre festebasen med seks lsebolter (5/16x 3/4tomme) og seks flensmuttere (5/16tomme).

   Note: Stram til boltene og lsne dem s en halv omdreining.

7. Monter venstre og hyre vre braketter til bakre takfeste og sttter med 16 lsebolter (5/16x 3/4tomme) og 16 flensmuttere (5/16tomme).

   Note: Stram til boltene og lsne dem s en halv omdreining.

8. Monter to panelplugger og to plastplugger til fremre takfeste.

9. Monter venstre og hyre takfester til fremre takfeste med to lsebolter (3/8x 3/4tomme) og to flensmuttere (3/8tomme).

10. Monter det fremre takfestet med 12 lsebolter (5/16x 3/4tomme) og 12 flensmuttere (5/16tomme).

    Hvis du ogs monterer settet for frervifte og innvendig tak:

    1. Srg for at alle fester er lse.

    2. Monter settet for frervifte og innvendig tak.

    3. Stram til alle festene.

11. Fest den nedre monteringsbraketten til venstre og hyre avstiverenhet med fire flensbolter med sekskanthode (5/16x 1tomme) og fire flensmuttere (5/16tomme).

12. Stram alle festene som fortsatt er lse.

13. Monter tre sttnagler i den venstre avstiveren og fem sttnagler i den hyre sttten.

14. Monter gripehndtaket til venstre avstiver med to lsebolter (5/16x 1/2tomme) og to flensmuttere (5/16tomme).

15. Monter den nedre vindustetningen til de fremre festene med fire lsebolter (1/4x 3/4tomme) og fire flensmuttere (1/4tomme).

16. Monter det vre venstre og nedre venstre stolpedekselet p venstre avstiver med sju plastnagler.

17. Monter det vre hyre og nedre hyre stolpedekselet p hyre avstiver med sju plastnagler.

Close section

Kun Groundsmaster4700-maskiner

Deler som er nødvendige for dette trinnet:

Ledningssats	1
Kabelfeste	4

1. Ls opp og hev batterikassedekslet (Figure 6).



   Figure 6

   1. Batterikassedeksel
   2. Ls

2. pne panseret (Figure 7).



   Figure 7

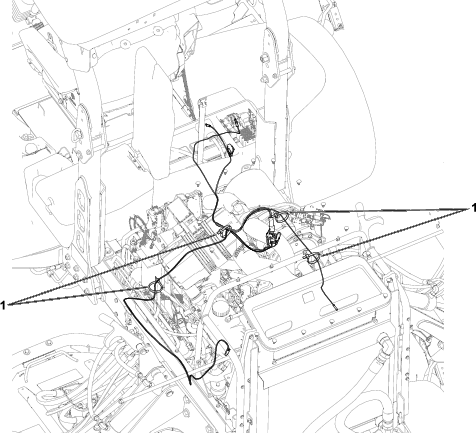

3. Trekk ledningssatsen som vist i Figure 8.

   Bruk kabelfestene til feste ledningssatsen til maskinen. Se Figure 8

   Note: Fr ledningssatsen gjennom bunnen av batteriboksen og under maskinrammen.



   Figure 8

   1. Kabelfester

4. Lukk panseret og batterikassedekslet.

   Note: Ls fast batterikassedekslet med lsen.

Close section

Deler som er nødvendige for dette trinnet:

Solskjerm	1
Kontrollpanel	1
Hullplugg	4
Plastnagle	12
Klemme	4
Tetningsskive	4
Sekskantbolt med flens (1/4x 1tomme)	4
Serieplate	1
Popnagle	2

1. Monter fire hullplugger p kontrollpanelet (Figure 9).

   Note: Hvis du monterer annet tilbehr i kontrollpanelhullene, skal du ikke montere hullpluggene.



   Figure 9

   1. Serieplate
   2. Popnagle
   3. Plastnagle
   4. Hullplugg
   5. Kontrollpanel

2. Bruk to popnagler til feste serienummerplaten p kontrollpanelet (Figure 9).

   Note: Monter serienummerplaten slik at den kan leses av operatren.

3. Rett inn monteringshullene p kontrollpanelet med hullene p det fremre takfestet (Figure 9).

4. Fest frontpanelet p det fremre takfestet ved sette 12 plastnagler i de tilhrende hullene og dytte inn tappen p hver plastnagle til den sitter godt fast (Figure 9).

5. Monter solskjermen p rammen med fire flensbolter med sekskanthode (1/4x 1tomme), fire tetningsskiver og fire klemmer (Figure 10).



   Figure 10

   1. Solskjerm
   2. Sekskantbolt med flens (1/4x 1tomme)
   3. Tetningsskive
   4. Klemme

Close section

1. Monter eventuelt tilbehr som du fjernet tidligere, for eksempel lys, p venstre og hyre panel.

2. Pse at alle festene er strammet til.
