Kit extenso de duas colunas ROPS

1. Estacione a mquina numa superfcie plana.

2. Baixe as unidades de corte.

3. Engate o travo de estacionamento.

4. Desligue o motor e retire a chave.

5. Se existirem luzes na barra de segurana, remova as luzes e as ferragens de montagem da barra.

   Guarde as luzes e as ferragens de montagem.

6. Retire os pinos de bloqueio de ambos os lados da barra de segurana (Figure 1).



   Figure 1

   1. Barra de segurana
   2. Pino de bloqueio

7. Retire os parafusos de ambos os lados da estrutura dos ps (Figure 2) como se mostra na Figure 3 e na Figure 4.



   Figure 2

   Estrutura dos ps


   Figure 3

   Lado esquerdo mostrado

   1. Parafuso
   2. Furo – pol.


   Figure 4

   Lado direito mostrado

   1. Parafuso
   2. Furo – pol.

8. Utilize uma broca (3/8 pol.) para aumentar o dimetro dos dois furos em ambos os lados da estrutura dos ps como se mostra na Figure 3 e na Figure 4.

Close section

Peças necessárias para este passo:

Montagem frontal esquerda	1
Montagem frontal direita	1
Fixao direita	1
Fixao esquerda	1
Parafuso de carroaria (5/16x pol.)	56
Porca flangeada (5/16 pol.)	60
Porca flangeada (pol.)	6
Parafuso (x 1pol.)	4
Montagem do suporte inferior	1
Parafuso flangeado de cabea hexagonal (5/16x 1 pol.)	4
Montagem frontal do teto	1
Suporte superior esquerdo	1
Suporte superior direito	1
Montagem traseira do teto	1
Montagem do lado esquerdo	1
Montagem do lado direito	1
Montagem do canal	4
Montagem do teto direito	1
Montagem do teto esquerdo	1
Vedante inferior da janela	1
Parafuso ( x pol.)	2
Rebite de plstico	14
Tampa de plstico	2
Tampa do painel	2
Rebite de presso	8
Montagem lateral do canal	2
Montagem do canal do teto	2
Parafuso (x 4pol.)	2
Tubo de lavagem	4
Porca de bloqueio (pol.)	2
Parafuso de carroaria (pol. x pol.)	4
Porca flangeada (pol.)	4

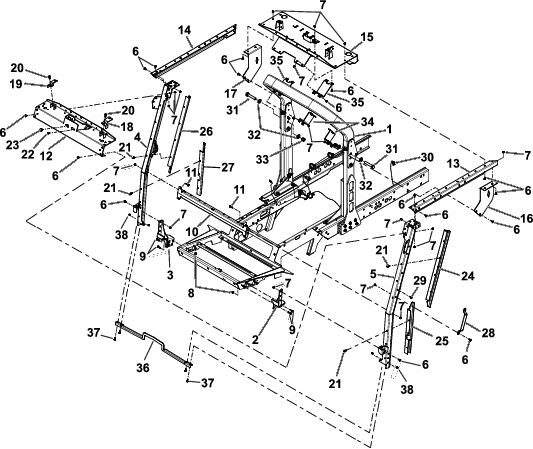

Consulte Figure 5 enquanto desempenha os seguintes passos.

1. Instale dois parafusos ( x 4 pol.), 4 anilhas e duas porcas de bloqueio ( pol.) nas placas articuladas esquerda e direita da barra de segurana.

2. Instale as bases de montagem frontal esquerda e direita no painel de solo utilizando quatro parafusos ( x 1pol.) e quatro porcas flangeadas (pol.).

3. Instale a montagem do teto traseiro na parte superior da barra de segurana com as duas montagens do canal do teto, oito parafusos de carroaria (5/16x pol.) e oito porcas flangeadas (5/16 pol.).

   Note: Assegure-se de que a montagem est centrada na barra de segurana.

   Note: Aperte os parafusos, depois desaperte-os meia volta.

4. Instale as montagens laterais esquerda e direita nos suportes superiores esquerdo e direito, respetivamente, com os quatro parafusos de carroaria (5/16x pol.) e as quatro porcas flangeadas (5/16 pol.).

5. Instale as montagens laterais esquerda e direita na barra de segurana com as duas montagens do canal, oito parafusos de carroaria (5/16x pol.) e oito porcas flangeadas (5/16 pol.).

6. Instale os suportes esquerdo e direito s bases de montagem frontais com seis parafusos de carroaria (5/16x pol.) e seis porcas flangeadas (5/16 pol.).

   Note: Aperte os parafusos, depois desaperte-os com meia volta.

7. Instale os suportes superiores esquerdo e direito no teto traseiro e os suportes com os 16 parafusos de carroaria (5/16x pol.) e as 16 porcas flangeadas (5/16 pol.).

   Note: Aperte os parafusos, depois desaperte-os com meia volta.

8. Instale os dois tampes do painel e os dois tampes plsticos na montagem do teto frontal.

9. Instale as montagens esquerda e direita na montagem do teto frontal com dois parafusos ( x pol.) e duas porcas flangeadas (pol.).

10. Instale o teto frontal com 12 parafusos de carroaria (5/16x pol.) e 12 porcas flangeadas (5/16 pol.).

    Se tambm vai instalar o Kit de ventoinha do operador e tejadilho interior:

    1. Mantenha todas as fixaes desapertadas.

    2. Monte o kit de ventoinha do operador e tejadilho interior.

    3. Aperte todos os parafusos e porcas.

11. Aplique o suporte de montagem inferior aos conjuntos de suporte direito e esquerdo com os quatro parafusos flangeados de cabea hexagonal (5/16x 1pol.) e quatro porcas flangeadas (5/16 pol.).

12. Fixe todos os fixadores que ficaram desapertados.

13. Instale 3 rebites de presso na fixao esquerda e 5 rebites de presso na fixao direita.

14. Instale a pega no suporte esquerdo com dois parafusos de carroaria (5/16x pol.) e duas porcas flangeadas (5/16 pol.).

15. Instale o vedante inferior da janela nas montagens frontais com quatro parafusos de carroaria (x pol.) e quatro porcas flangeadas ( pol.).

16. Instale as coberturas de coluna superior e inferior esquerda na cinta esquerda com sete rebites plsticos.

17. Instale as coberturas de coluna superior e inferior direito na cinta direita com sete rebites plsticos.

Close section

Apenas mquina Groundsmaster 4700

Peças necessárias para este passo:

Cablagem	1
Braadeira de cabos	4

1. Desbloqueie e eleve a cobertura da caixa da bateria (Figure 6).



   Figure 6

   1. Cobertura da caixa da bateria
   2. Trinco

2. Abra o capot (Figure 7).



   Figure 7

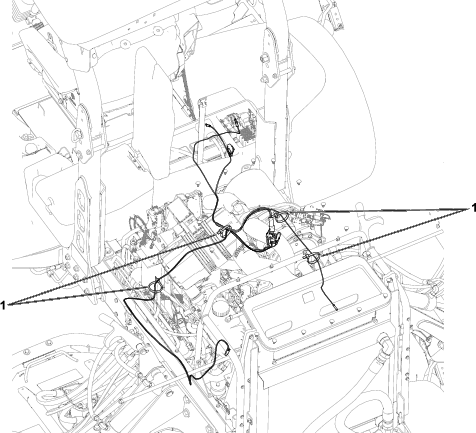

3. Encaminhe a cablagem conforme se mostra na Figure 8.

   Utilize as braadeiras de cabos para prender a cablagem mquina; consulte Figure 8

   Note: Encaminhe a cablagem atravs da parte inferior da caixa da bateria e parte inferior da estrutura da mquina.



   Figure 8

   1. Braadeiras de cabos

4. Feche o capot e cobertura da caixa da bateria.

   Note: Prenda a cobertura da caixa da bateria fechada com o trinco.

Close section

Peças necessárias para este passo:

Toldo	1
Painel de controlo	1
Tampa do furo	4
Rebite de plstico	12
Clipe	4
Anilha de selagem	4
Parafuso flangeado de cabea sextavada (x 1pol.)	4
Placa do nmero de srie	1
Rebite cego	2

1. Instale as 4 tampas no painel de controlo (Figure 9).

   Note: Se vai instalar outros acessrios nos furos do painel de controlo, no instale as tampas nos furos.



   Figure 9

   1. Placa de nmero de srie
   2. Rebite cego
   3. Rebite de plstico
   4. Tampo do furo
   5. Painel de controlo

2. Utilize dois rebites cegos para prender a placa de nmero de srie ao painel de controlo (Figure 9).

   Note: Instale a placa de nmero de srie de forma a que possa ser lida pelo operador.

3. Alinhe os orifcios de montagem no painel de controlo com os orifcios na montagem frontal do teto (Figure 9).

4. Fixe o painel frontal no teto frontal inserindo os 12 rebites plsticos nos respectivos orifcios e empurrando o mbolo em cada rebite de plstico at que esteja fixo (Figure 9).

5. Instale a sombra na estrutura com os quatro parafusos flangeados de cabea hexagonal (x 1pol.), quatro anilhas de selagem e os quatro clipes (Figure 10).



   Figure 10

   1. Sombra
   2. Parafuso flangeado de cabea sextavada (x 1 pol.)
   3. Anilha de selagem
   4. Clipe

Close section

1. Instale quaisquer acessrios que tenha removido previamente, tais como luzes, nos painis esquerdo e direito.

2. Certifique-se de que todos os fixadores esto apertados.
