Frlngningssats fr vltskydd med tv stolpar

1. Parkera maskinen p en plan yta.

2. Snk klippenheterna.

3. Koppla in parkeringsbromsen.

4. Stng av motorn och ta ut nyckeln.

5. Om det sitter lampor p strtbgen tar du bort lamporna och fstelementen frn strtbgen.

   Spara lamporna och fstelementen.

6. Ta bort lssprintarna frn bda sidorna av strtbgen (Figure 1).



   Figure 1

   1. Vltskydd
   2. Lspinne

7. Ta bort bultarna frn bda sidor av fotstdsramen (Figure 2) enligt Figure 3 och Figure 4.



   Figure 2

   Fotstdsram


   Figure 3

   Vnster sida visas

   1. Skruv
   2. Borra hl (3/8tum)


   Figure 4

   Hger sida visas

   1. Skruv
   2. Borra hl (3/8tum)

8. Anvnd en borr (3/8tum) fr att ka diametern p de tv hlen p bda sidorna av fotstdsramen enligt Figure 3 och Figure 4.

Close section

Delar som behövs till detta steg:

Vnster, frmre fste	1
Hger, frmre fste	1
Hger stag	1
Vnster stag	1
Vagnskruv (5/16x tum)	56
Flnsmutter (5/16tum)	60
Flnsmutter (3/8tum)	6
Skruv (3/8x 1tum)	4
Nedre fstmontering	1
Sexkantsflnsskruv (5/16x 1tum)	4
Frmre takfste	1
Vnster vre fste	1
Hger vre fste	1
Bakre takfste	1
Vnster sidofste	1
Hger sidofste	1
Kanalfste	4
Hger takfste	1
Vnster takfste	1
Nedre fnsterpackning	1
Skruv (3/8x 3/4tum)	2
Plastnit	14
Plastplugg	2
Panelplugg	2
Trycknit	8
Sidokanalfste	2
Takkanalfste	2
Skruv (x 4")	2
Bricka	4
Lsmutter (3/4tum)	2
Vagnsskruv (1/4 x 3/4 tum)	4
Flnsmutter (1/4tum)	4

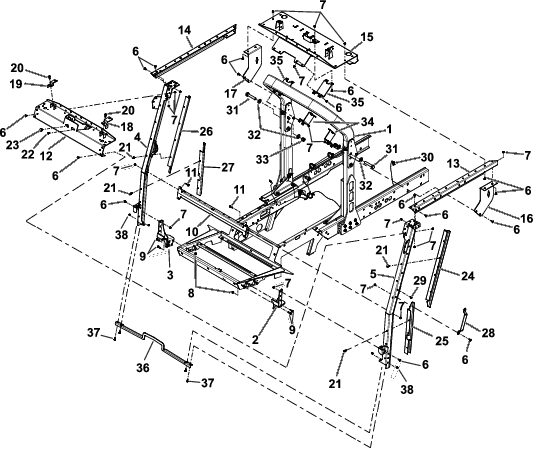

Se Figure 5 nr du utfr de fljande stegen.

1. Montera tv skruvar (3/4x4tum), fyra brickor och tv lsmuttrar (3/4tum) p vnster och hger svngplattor p strtbgen.

2. Montera de vnstra och hgra frmre fstbaserna p golvplattan med fyra skruvar (3/8x1tum) och fyra flnsmuttrar (3/8tum).

3. Montera det bakre takfstet p den vre delen av strtbgen med tv takkanalfsten, tta vagnsskruvar (5/163/4tum) och tta flnsmuttrar (5/16tum).

   Note: Kontrollera att fstet sitter mitt p strtbgen.

   Note: Dra t skruvarna, och lossa dem drefter ett halvt varv.

4. Montera vnster och hger sidofsten p det vnstra respektive hgra vre fstet med fyra vagnsskruvar (5/163/4tum) och fyra flnsmuttrar (5/16tum).

5. Montera vnster och hger sidofsten p strtbgen med tv sidokanalfsten, tta vagnsskruvar (5/163/4tum) och tta flnsmuttrar (5/16tum).

6. Montera de vnstra och hgra stagen p de frmre fstbaserna med sex vagnsskruvar (5/16x 3/4tum) och sex flnsmuttrar (5/16tum).

   Note: Dra t skruvarna, och lossa dem drefter ett halvt varv.

7. Montera de vnstra och hgra vre fstena p det bakre takfstet och stagen med 16 vagnsskruvar (5/16x 3/4tum) och 16 flnsmuttrar (5/16tum).

   Note: Dra t skruvarna, och lossa dem drefter ett halvt varv.

8. Montera tv panelpluggar och tv plastpluggar p det frmre takfstet.

9. Montera de vnstra och hgra takfstena p det frmre takfstet med tv skruvar (3/8x 3/4tum) och tv flnsmuttrar (3/8tum).

10. Montera det frmre takfstet med 12 vagnsskruvar (5/16x 3/4tum) och 12 flnsmuttrar (5/16tum).

    Om du ven installerar satsen med frarflkt och invndigt tak:

    1. Montera alla fstelement lst.

    2. Montera satsen med frarflkt och invndigt tak.

    3. Dra t alla fstelement.

11. Montera det nedre monteringsfstet p det vnstra respektive hgra staget med fyra sexkantsflnsskruvar (5/161tum) och fyra flnsmuttrar (5/16tum).

12. Dra t alla fstelement som lmnats lsa.

13. Montera tre trycknitar p vnster stag och fem trycknitar p hger stag.

14. Montera handtaget p det vnstra staget med tv vagnsskruvar (5/16x 3/4tum) och tv flnsmuttrar (5/16tum).

15. Montera den nedre fnsterpackningen p de frmre fstena med fyra vagnsskruvar (1/4x3/4tum) och fyra flnsmuttrar (1/4tum).

16. Montera de vre och nedre vnstra stolpskydden p det vnstra staget med sju plastnitar.

17. Montera de vre och nedre hgra stolpskydden p det hgra staget med sju plastnitar.

Close section

Endast Groundsmaster 4700-maskiner

Delar som behövs till detta steg:

Kablage	1
Kabelband	4

1. Ls upp och ppna locket till batterildan (Figure 6).



   Figure 6

   1. Lock till batterilda
   2. Sprrhake

2. ppna motorhuven (Figure 7).



   Figure 7

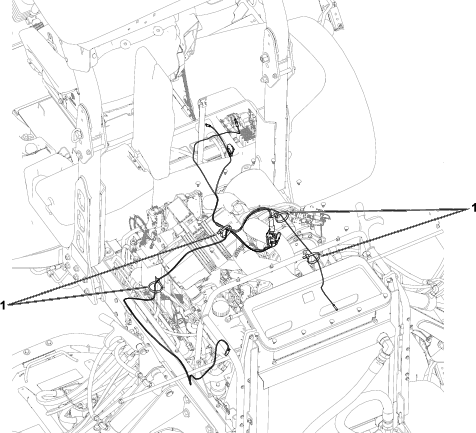

3. Dra kablaget i enlighet med Figure 8.

   Skra kablaget p maskinen med hjlp av kabelband. Se Figure 8

   Note: Dra kablaget genom bottnen p batteriboxen och under maskinramen.



   Figure 8

   1. Kabelband

4. Stng huven och locket till batterildan.

   Note: Ls fast batterildans lock med sprren.

Close section

Delar som behövs till detta steg:

Solskrm	1
Kontrollpanel	1
Hlplugg	4
Plastnit	12
Klmma	4
Ttningsbricka	4
Sexkantsflnsskruv (1/4x 1tum)	4
Serienummerplt	1
Popnit	2

1. Montera de fyra hlpluggarna p kontrollpanelen (Figure 9).

   Note: Montera inte hlpluggarna om du monterar andra tillbehr i hlen i kontrollpanelen.



   Figure 9

   1. Serienummerplt
   2. Popnit
   3. Plastnit
   4. Hlplugg
   5. Kontrollpanel

2. Anvnd tv popnitar fr att fsta serienummerplten p kontrollpanelen (Figure 9).

   Note: Montera serienummerplten s att den r lsbar fr fraren.

3. Rikta in monteringshlen p panelen med hlen i det frmre takfstet (Figure 9).

4. Fst den frmre panelen p det frmre takfstet genom att fra in de 12 plastnitarna i respektive hl och sedan trycka in sprinten p varje plastnit ordentligt (Figure 9).

5. Montera solskrmen p ramen med fyra sexkantsflnsskruvar (1/4x 1tum), fyra ttningsbrickor och fyra klmmor (Figure 10).



   Figure 10

   1. Solskrm
   2. Sexkantsflnsskruv (1/41tum)
   3. Ttningsbricka
   4. Klmma

Close section

1. Montera alla tillbehr som du tog bort tidigare, t.ex. lampor, p hger och vnster panel.

2. Kontrollera att alla fstelement r ordentligt tdragna.
