2 柱 ROPS 延长件

1. 将机器停在水平地面上。

2. 放下滚刀组。

3. 接合驻车刹车。

4. 关闭发动机并拔下钥匙。

5. 如果翻车保护杆上有灯，应从翻车保护杆上卸下灯和安装五金件。

   保留灯和安装五金件。

6. 从翻车保护杆两侧卸下锁定销（Figure 1）。



   Figure 1

   1. 翻车保护杆
   2. 锁定销

7. 如Figure 3 和Figure 4 所示，从地脚框架两侧卸下螺栓（Figure 2）。



   Figure 2

   地脚框架


   Figure 3

   图中所示为左侧

   1. 螺栓
   2. 钻孔—— 英寸


   Figure 4

   图中所示为右侧

   1. 螺栓
   2. 钻孔—— 英寸

8. 如Figure 3 和Figure 4 所示，用钻机（ 英寸）扩大地脚框架两侧上的 2 个孔的直径。

Close section

此程序中需要的物件：

左前底座	1
右前底座	1
右支柱	1
左支柱	1
托架螺栓（5/16 x 英寸）	56
凸缘螺母 （5/16 英寸）	60
凸缘螺母（ 英寸）	6
螺栓（ x 1英寸）	4
下支架底座	1
六角头凸缘螺栓（5/16 x 1 英寸）	4
前车顶安装座	1
左上支架	1
右上支架	1
后车顶安装座	1
左侧安装座	1
右侧安装座	1
安装槽安装支架	4
右车顶安装座	1
左车顶安装座	1
下窗户密封条	1
螺栓（ x 英寸）	2
塑料铆钉	14
塑料塞	2
面板塞	2
推式铆钉	8
侧通道安装支架	2
车顶安装槽安装座	2
螺栓（ x 4 英寸）	2
垫圈	4
锁紧螺母（ 英寸）	2
车身螺栓（ x 英寸）	4
凸缘螺母（ 英寸）	4

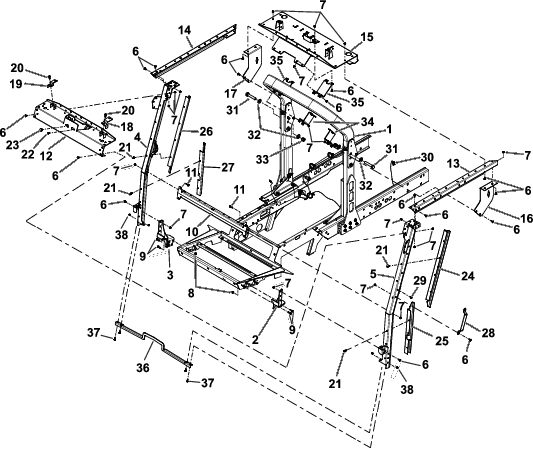

执行以下步骤时请参考 Figure 5。

1. 将 2 个螺栓（ x 4 英寸）、4 个垫圈和 2 个锁紧螺母（ 英寸）安装到翻车保护杆的左、右枢轴板上。

2. 用 4 个螺栓（ x 1 英寸）和 4 个锁紧螺母（ 英寸）分别将左前、右前安装底座安装到底板上。

3. 用 2 个车顶安装槽安装支架、8 个托架螺栓（5/16 x 英寸）和 8 个凸缘螺母（5/16 英寸）将后车顶安装座安装到翻车保护杆的上部。

   Note: 确保安装座位于翻车保护杆的中央。

   Note: 旋紧螺栓，然后再松开半圈。

4. 用 4 个托架螺栓（5/16 x 英寸）和 4 个凸缘螺母（5/16 英寸）分别将左、右安装座安装到左上、右上支架。

5. 用 2 个侧安装槽安装支架、8 个托架螺栓（5/16 x 英寸）和 8 个凸缘螺母（5/16 英寸）将左侧、右侧安装座安装到翻车保护杆。

6. 用 6 个托架螺栓（5/16 x 英寸）和 6 个凸缘螺母（5/16 英寸）分别将左、右支柱安装到前安装底座。

   Note: 旋紧螺栓，然后再松开半圈。

7. 用 16 个托架螺栓（5/16 x 英寸）和 16 个凸缘螺母（5/16 英寸）分别将左上、右上支架安装到后车顶安装座上。

   Note: 旋紧螺栓，然后再松开半圈。

8. 将 2 个面板塞和 2 个塑料塞插入前车顶安装座。

9. 用 2 个螺栓（ x 英寸）和 2 个凸缘螺母（ 英寸）分别将左、右车顶安装座安装到前车顶安装座上。

10. 用 12 个托架螺栓（5/16 x 英寸）和 12 个凸缘螺母（5/16 英寸）安装前车顶安装座。

    如果还要安装操作员风扇和车顶内饰套件，请执行以下操作：

    1. 让所有紧固件都保持松动。

    2. 安装操作员风扇和车顶内饰套件。

    3. 拧紧所有紧固件。

11. 用 4 个六角头凸缘螺栓（5/16 x 1 英寸）和 4 个凸缘螺母（5/16 英寸）将下安装支架安装到左、右支柱总成。

12. 固定之前未拧紧的所有紧固件。

13. 将 3 个推式铆钉插入左支柱，将 5 个推式铆钉插入右支柱。

14. 用 2 个托架螺栓（5/16 x 英寸）和 2 个凸缘螺母（5/16 英寸）将车顶安全把手安装到左支柱。

15. 用 4 个托架螺栓（ x 英寸）和 4 个凸缘螺母（ 英寸）将下窗户密封条安装到前底座上。

16. 用 7 个塑料铆钉将左上和左下柱盖安装到左支柱。

17. 用 7 个塑料铆钉将右上和右下柱盖安装到右支柱。

Close section

仅限 Groundsmaster 4700 机器

此程序中需要的物件：

线束	1
扎带	4

1. 打开闩锁并提起电池盒盖（Figure 6）。



   Figure 6

   1. 电池盒盖
   2. 闩锁

2. 打开机罩（Figure 7）。



   Figure 7

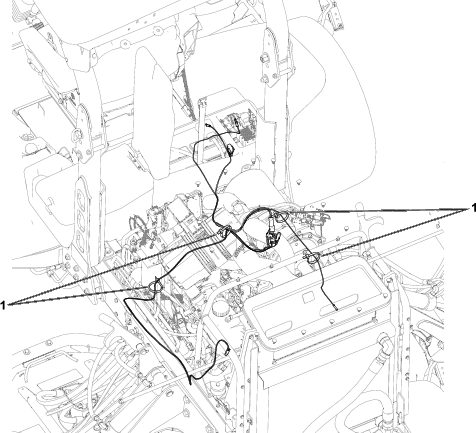

3. 如Figure 8 所示布置线束。

   用扎带将线束固定到机器；请参阅Figure 8。

   Note: 使线束穿过电池盒底部，并沿机器机架下方布置。



   Figure 8

   1. 扎带

4. 关闭机罩和电池盒盖。

   Note: 用闩锁固定关闭的电池盒盖。

Close section

此程序中需要的物件：

遮阳篷	1
控制台	1
孔塞	4
塑料铆钉	12
切距	4
密封垫圈	4
六角头凸缘螺栓（ x 1 英寸）	4
串联板	1
弹伸铆钉	2

1. 将 4 个孔塞安装到控制面板（Figure 9）。

   Note: 如果您准备在控制面板孔中安装其他配件，请不要安装孔塞。



   Figure 9

   1. 序列号牌
   2. 弹伸铆钉
   3. 塑料铆钉
   4. 孔塞
   5. 控制台

2. 用 2 个弹伸铆钉将序列号牌固定到控制面板上（Figure 9）。

   Note: 安装序列号牌，使操作员能够看到。

3. 将控制面板上的安装孔与前车顶安装座上的孔对齐（Figure 9）。

4. 将 12 个塑料铆钉插入各自的孔，用力推塑料铆钉上的柱塞，直至固定，将前面板固定到前车顶安装座（Figure 9）。

5. 用 4 个六角头凸缘螺栓（ x 1 英寸）、4 个密封垫圈及 4 个夹具将遮阳篷安装到机架上（Figure 10）。



   Figure 10

   1. 遮阳篷
   2. 六角头凸缘螺栓（ x 1 英寸）
   3. 密封垫圈
   4. 切距

Close section

1. 将之前拆下的任何附件（如灯）安装到左、右面板上。

2. 确保所有紧固件都已上紧。
