DPA-maaidek met 8 en 11 messen en messenkooi van 17,8cm

Voer deze stappen uit om het contact tussen ondermes en messenkooi af te stellen en de toestand en onderlinge werking van het ondermes en messenkooi te controleren. Test na deze procedure altijd de prestaties van de maaimachine en doe dit onder omstandigheden die normaal zijn voor uw werkgebied. Mogelijk moet u de machine nog verder afstellen om deze optimaal te laten maaien.

Important: Maak het contact tussen het ondermes en de messenkooi niet te groot; u zult het ondermes beschadigen.

• Na het wetten van het maaidek of het slijpen van de messen kan het zijn dat u er enkele minuten mee moet maaien en vervolgens deze procedure uitvoeren om het contact tussen het ondermes en de messenkooi af te stellen; het ondermes en de messenkooi zetten zich namelijk naar elkaar.

• Mogelijk is er nog verdere afstelling nodig als het om zeer dichte gazonbegroeiing gaat of als u een erg lage maaihoogte gebruikt.

U hebt het volgende gereedschap nodig om deze procedure uit te voeren:

• Afstandsplaat 0,05mm – Toro onderdeelnummer 125-5611

• Maaitestpapier – Toro onderdeelnummer 125-5610

1. Plaats de maai-eenheid op een vlak, horizontaal oppervlak. Draai de stelschroeven van de ondermesbalk linksom zodat de ondermesbalk de messenkooi niet raakt (Figure 8).



   Figure 8

   1. Stelschroef van ondermesbalk

2. Kantel het maaidek zodat u bij het ondermes en de messenkooi kunt komen.

   Important: Zorg ervoor dat de moeren op het achtereind van de stelschroeven van de ondermesbalk niet op het werkvlak rusten (Figure 9).



   Figure 9

   1. Kick-standaard van maaidek

3. Draai de messenkooi zodanig dat een mes het ondermes kruist op ongeveer 25mm van het uiteinde van het ondermes, aan de rechterzijde van het maaidek.

   Steek de afstandsring van 0,05mm tussen het gemarkeerde mes van de messenkooi en het ondermes op de plaats waar het mes het ondermes kruist.

   Note: Breng een teken aan op dit mes om daaropvolgende afstellingen eenvoudiger te maken.

4. Draai de stelschroef aan de rechterkant van de ondermesbalk rechtsom tot u lichte weerstand van de vulplaat voelt. Draai de stelschroef van de ondermesbalk vervolgens twee klikstanden terug en verwijder de afstandsplaat.

   Note: De stelschroef twee klikstanden terugdraaien is nodig omdat de afstelling van de ene zijde van het maaidek invloed heeft op de andere zijde, en omdat dit u ruimte geeft om de andere zijde af te stellen.

   Note: Als er een grote tussenruimte is, moet u de beide zijden eerst dichter bij elkaar brengen door beurtelings de linker- en rechterzijde vaster te draaien.

5. Draai traag aan de messenkooi tot het mes dat u gecontroleerd hebt aan de rechterzijde het ondermes kruist op ongeveer 25mm van het uiteinde van het ondermes aan de linkerkant van het maaidek.

6. Draai de stelschroef aan de linkerkant van de ondermesbalk rechtsom tot u de afstandsring met enige weerstand tussen de messenkooi en het ondermes kunt schuiven.

7. Ga terug naar de rechterkant en stel zo nodig af om een lichte weerstand te verkrijgen op de afstandsring tussen hetzelfde mes en het ondermes.

8. Herhaal stap6 en 7 tot u de afstandsring met enige weerstand door de beide tussenruimten kunt schuiven. De tussenruimte met n klikstand verkleinen moet aan beide kanten voorkomen dat de afstandsring ertussen past. Het ondermes is nu evenwijdig met de messenkooi.

   Note: Deze procedure is niet dagelijks nodig, maar wel na slijpen of demontage.

9. Draai de beide stelschroeven van de ondermesbalk 1 klikstand rechtsom vanuit deze afstelling (d.w.z. terwijl de stelschroeven 1 klikstand vaster staan en de afstandsplaat niet past).

   Note: Elke klikstand beweegt het ondermes 0,022mm. Draai de stelschroeven niet te vast aan.

10. Test de maaiprestaties door een lange strook maaitestpapier (Toro onderdeelnummer 125-5610) tussen het ondermes en de messenkooi te steken, loodrecht op het ondermes (Figure 10).

    Note: Draai de messenkooi langzaam naar voren. Het papier moet gesneden worden.



    Figure 10

    Note: Als de messenkooi overmatig sleept, moet u de maai-eenheid wetten of slijpen om de scherpe randen te verkrijgen die nodig zijn om precies te maaien.

1. Zet de beugels van de achterrol (Figure 11) op de gewenste maaihoogte door de vereiste hoeveelheid afstandsstukken onder de montageflens op de zijplaat te plaatsen (Figure 11) volgens de maaihoogtetabel; zie Maaihoogteschema.



   Figure 11

   1. Afstandsstuk
   2. Beugel van rol
   3. Montageflens van zijplaat

2. Breng de achterkant van het maaidek omhoog en plaats een blok onder het ondermes.

3. Verwijder de 2 moeren waarmee de beugels van beide rollen en het afstandsstuk zijn bevestigd aan de montageflens van beide snijplaten.

4. Laat de rol en de schroeven uit de montageflenzen van de zijplaat en de afstandsstukken zakken.

5. Plaats de afstandsstukken op de schroeven op de beugels van de rollen.

6. Zet de beugel van de rol en afstandsstukken vast aan de onderkant van de montageflenzen van de zijplaat met de moeren die u eerder hebt verwijderd.

7. Controleer of het contact tussen ondermes en messenkooi correct is. Kantel de maai-eenheid zodat u bij de voor- en achterrol en het ondermes kunt komen.

   Note: De stand van de achterrol ten opzichte van de messenkooi wordt bepaald door de bewerkingstolerantie van de gemonteerde onderdelen; evenwijdig stellen is dus niet nodig. U kunt de stand enigszins bijstellen door het maaidek op een vlakke plaat te plaatsen en de inbusbouten van de zijplaat los te draaien (Figure 12). Stel de inbusbouten af en draai ze vast. Draai de inbusbouten vast met 27 tot 36Nm.



   Figure 12

   1. Inbusbouten voor montage van zijplaat

Het aantal afstandsstukken achter bepaalt de agressiviteit van de maaistand van het maaidek. Bij een bepaalde maaihoogte verhoogt de plaatsing van extra afstandsstukken onder de montageflens op de zijplaat de agressiviteit van het maaidek. U dient de maaistand van alle maaidekken op een bepaalde machine dezelfde agressiviteit te geven (aantal afstandsstukken achter, onderdeelnr. 106-3925), want als dit niet het geval is, kan dit een negatief effect op het maairesultaat hebben (Figure 17).

De plaats waar de hefarmketting vastzit, bepaalt de steekhoek van de achterrol (Figure 13).

Figure 13

1. Hefketting
2. U-beugel
3. Onderste opening

De gewenste maaihoogte.

De basisinstelling van de maaihoogte is de hoogte waarop de bovenrand van het ondermes is ingesteld boven een gelijk oppervlak dat de onderkant van zowel de voor- als de achterrol raakt.

Dit is de werkelijke hoogte waarop het gras is gemaaid. Voor een bepaalde basisinstelling van de maaihoogte zal de effectieve maaihoogte variren afhankelijk van het type gras, het seizoen en de toestand van de grond en het gazon. De instelling van de maai-eenheid (agressiviteit van maaien, rollen, ondermessen, gemonteerde werktuigen, gazoncompensatie-instellingen enz.) heeft ook een invloed op de effectieve maaihoogte. Controleer regelmatig de effectieve maaihoogte met de Turf Evaluator, model 04399, om de gewenste basisinstelling van de maaihoogte te bepalen.

De agressiviteit van de maaistand van het maaidek heeft een duidelijke invloed op de prestaties van het maaidek. De agressiviteit van de maaistand slaat op de hoek van het ondermes ten opzichte van de grond (Figure 17).

De beste instelling van het maaidek hangt af van de gazonomstandigheden en de gewenste resultaten. Ervaring met het maaien van uw gazon bepaalt de beste instellingen. U kunt de agressiviteit van de maaistand aanpassen gedurende het gehele maaiseizoen afhankelijk van hoe het gras erbij ligt.

In het algemeen is een laag tot normaal agressieve instelling beter geschikt voor grassoorten voor het warme seizoen (bermuda-, paspalum-, zoysiagras), terwijl voor grassoorten voor het koele seizoen (struisgras, beemdgras, raaigras) een normaal tot hoog agressieve instelling vereist is. Bij een hoog agressieve instelling wordt meer gras gemaaid doordat de ronddraaiende messenkooi meer gras in het ondermes trekt.

Figure 17

1. Afstandsstukken, achter
2. Montageflens van zijplaat
3. Agressiviteit van maaistand

Dit is de aanbevolen maaihoogte als een groomer op het maaidek is gemonteerd.

Note: Door n ketting te veranderen, wordt de steek van de achterrol met 4,5° gewijzigd.

Note: Door de U-beugel op de hefarm in de richting van het onderste gat te bewegen, wordt de steekhoek van de achterrol met 2,3° vergroot.

Note: Voor maaihoogten van meer dan 2,54cm moet de set voor een hoge maaistand worden gemonteerd.

1. Draai de borgmoeren los waarmee de maaihoogtearmen zijn bevestigd aan de zijplaten van het maaidek (Figure 18).



   Figure 18

   1. Maaihoogtearm
   2. Borgmoer
   3. Stelschroef

2. Draai de moer op de hoogtelat los (Figure 19) en draai de stelschroef op de gewenste maaihoogte.

   Note: De afstand tussen de onderkant van de schroefkop en het oppervlak van de hoogtelat is de maaihoogte.



   Figure 19

   1. Hoogtelat
   2. Stelschroef voor maaihoogte
   3. Moer
   4. Openingen voor het instellen van de Groomer HOC
   5. Ongebruikte opening

3. Plaats de schroefkop op de snijrand van het ondermes en laat de achterzijde van de lat op de achterrol rusten (Figure 20).

4. Draai aan de stelschroef totdat de voorrol contact maakt met de hoogtelat (Figure 20). Stel beide uiteinden van de rol af totdat de hele rol evenwijdig aan het ondermes is.

   Important: Bij een correcte afstelling zullen de achter- en voorrol contact maken met de hoogtelat en zal de schroef goed tegen het ondermes aan zitten. Hierdoor hebben beide uiteinden van het ondermes dezelfde maaihoogte.



   Figure 20

5. Draai de moeren vast om de afstelling te borgen. Draai de moeren niet te vast. Draai net zolang totdat de ring geen speling meer heeft.

   Gebruik onderstaande tabel om te bepalen welk ondermes het best geschikt is voor de gewenste maaihoogte.

   Ondermes/maaihoogtetabel

   Ondermes	Onderdeelnr.	Hoogte ondermeslip*	Maaihoogte
   Lage maaihoogte (optioneel)	110-4084	5,6mm	6,4-12,7mm
   Uitgebreide lage maaihoogte (optioneel)	120-1640	5,6mm	6,4-12,7mm
   EdgeMax® lage maaihoogte (productie voor model 03693)	127-7132	5,6mm	6,4-12,7mm
   Uitgebreide lage maaihoogte EdgeMax® (optioneel)	119-4280	5,6mm	6,4-12,7mm
   EdgeMax® (productie voor modellen 03696 en 03697)	108-9095	6,9mm	9,5-38,1mm
   Standaard (optioneel)	108-9096	6,9mm	9,5-50,8mm
   Heavy-duty (optioneel)	110-4074	9,3mm	6,4-50,8mm
   * Bij grassoorten voor het warme seizoen is mogelijk het ondermes met lage maaihoogte nodig voor 12,7mm en minder.



   Figure 21

   1. Hoogte ondermeslip*

Dit maaidek is voorzien van een systeem waarbij u met twee knoppen het contact tussen ondermes en messenkooi kunt afstellen. Dit vereenvoudigt de afstellingsprocedure. Dankzij de nauwkeurige afstelling die mogelijk is met de twee stelknoppen/ondermesbalk zal de machine zichzelf voortdurend slijpen waardoor de snijranden scherp blijven. Dit zorgt voor een goede maaikwaliteit en vermindert de noodzaak om de maaidekken routinematig te wetten in aanzienlijke mate.

Elke dag voordat u gaat maaien of telkens als het nodig is, moet u controleren of het contact tussen het ondermes en de messenkooi bij elk maaidek correct is afgesteld. Voer deze procedure uit, ook al is de maaikwaliteit aanvaardbaar.

1. Laat de maaidekken neer op een stevig oppervlak, zet de motor af en haal het sleuteltje uit het contact.

2. Draai de messenkooi langzaam in de tegenovergestelde richting en luister of de messenkooi en het ondermes contact maken. Indien er geen contact is, moet u de stelknoppen van het ondermes telkens n klik naar rechts draaien, totdat u voelt en hoort dat er licht contact wordt gemaakt.

   Note: De messenkooi dient een blad papier te snijden als dit in een rechte hoek ten opzichte van het ondermes wordt ingebracht, aan de beide uiteinden en in het midden van de messenkooi.

   Note: De stelknoppen hebben pallen waarmee elke aangegeven stand van het ondermes telkens met 0,022mm kan worden veranderd.

3. Als het contact tussen het ondermes en messenkooi te zwaar wordt, moet u de voorrand van het ondermes vernieuwen of de maai-eenheid slijpen om de scherpe snijranden te krijgen die nodig zijn om met grote precisie te kunnen maaien (zie de handleiding Slijpen van Toro maaimachine met messenkooien en roterende messen, documentnr. 09168SL).

   Important: Zorg ervoor dat er altijd een licht contact tussen het ondermes en de messenkooi is. Als er geen licht contact is, zullen de snijranden van het ondermes/de messenkooi zichzelf onvoldoende slijpen. Dit zal ertoe leiden dat de snijranden na verloop van tijd bot worden als gevolg van het gebruik. Als het contact te zwaar is, zullen het ondermes en de messenkooi sneller of ongelijkmatig slijten en kan de maaikwaliteit achteruitgaan.

   Note: Als de messen van de messenkooi voortdurend tegen het ondermes aan lopen, zal er op het oppervlak van de voorste snijrand van het ondermes over de gehele lengte een lichte braam ontstaan. U kunt braam verwijderen en de maaiprestaties verbeteren door de voorrand af en toe te vijlen.Na langdurig gebruik zal er uiteindelijk aan beide uiteinden van het ondermes een groef ontstaan. Deze groeven moet u afronden of gelijk vijlen met de snijrand van het ondermes ten behoeve van een soepele werking.

   Note: Na verloop van tijd moet de schuinte (Figure 22) worden bijgevijld, omdat deze slechts gedurende 40% van de levensduur van het ondermes meegaat.



   Figure 22

   1. Invoerschuinte aan rechtereind van ondermes

   Note: Maak de invoerschuinte niet te groot omdat hierdoor het gras kluitjes kan gaan vormen.

De onderhoudslimieten en slijphoeken voor het ondermes staan in de volgende tabel.

Important: Als het maaidek wordt gebruikt met het ondermes na de onderhoudslimiet, kan dit leiden tot een slecht maairesultaat en het ondermes minder bestand tegen stoten maken.

Zie Figure 23 en de afmetingen en hoeken vermeld in de Tabel ondermes.

Figure 23

1. Onderhoudslimiet voor ondermes*
2. Slijphoek bovenkant
3. Slijphoek voorzijde

Note: Alle metingen voor de onderhoudslimiet van het ondermes hebben betrekking op de onderkant van het ondermes, zie Figure 24 en de afmetingen vermeld in de Tabel ondermes.

Figure 24

1. Draai de stelschroeven van de ondermesbalk linksom om het ondermes weg te trekken van de messenkooi (Figure 29).



   Figure 29

   1. Stelschroef van ondermesbalk
   2. Veerspanningsmoer
   3. Ondermesbalk
   4. Ring

2. Draai de veerspanningsmoer uit totdat de ring niet meer tegen de ondermesbalk is geklemd (Figure 29).

3. Draai de borgmoer van de ondermesbalkbout op beide zijden van de machine los (Figure 30).



   Figure 30

   1. Ondermesbalkbout
   2. Borgmoer

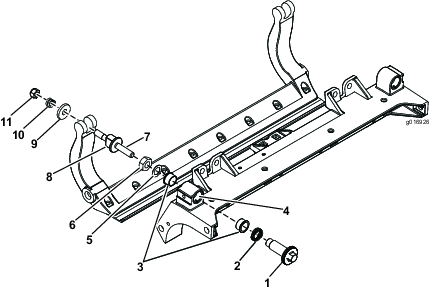

4. Verwijder beide ondermesbalkbouten zodat de ondermesbalk omlaag kan worden getrokken en van de bout van de machine kan worden verwijderd (Figure 30).

   Note: Bewaar de 2 nylon ringen en de stalen ring op beide uiteinden van de ondermesbalk (Figure 31).



   Figure 31

   1. Ondermesbalkbout
   2. Moer
   3. Stalen ring
   4. Nylon ring

1. Plaats de ondermesbalk en zorg ervoor dat de montagelippen zich tussen de drukring en de stelschroef van de ondermesbalk bevinden.

2. Zet de ondermesbalk vast aan beide zijplaten met de ondermesbalkbouten (moeren op de bouten) en 6 ringen.

   Note: Plaats een nylon ring aan elke zijde van naaf van de zijplaat. Plaats een stalen ring op de buitenkant van beide nylon ringen (Figure 31).

3. Draai de bouten van de ondermesbalk vast met een koppel van 27 tot 36Nm.

   Note: Draai de borgmoeren vast tot de buitenste stalen ring stopt met draaien en er geen eindspeling meer is, maar draai de moeren niet te vast en zorg ervoor dat de zijplaten niet vervormen. Ringen aan de binnenkant mogen speelruimte hebben.

4. Draai de veerspanningsmoer vast totdat de veer is ingedrukt; draai deze vervolgens een slag terug (Figure 32).



   Figure 32

   1. Veerspanningsmoer
   2. Veer
