Kunnossapito
Leikkuuyksikn voitelu
Jokaisessa leikkuuyksikss on kuusi rasvanippaa (Figure 25), jotka pit voidella snnllisesti litiumrasvalla nro 2.
Note: Kun leikkuuyksikt rasvataan heti pesun jlkeen, vesi saadaan poistettua paremmin laakereista, mik pident laakereiden kyttik.
-
Pyyhi kukin rasvanippa puhtaalla kankaalla.
-
Levit rasvaa, kunnes puhdasta rasvaa alkaa tulla rullan tiivisteist ja laakerin rajoitusventtiilist.
-
Pyyhi pois liika rasva.
Kelalaakereiden st
Kelalaakereiden pitkn kyttin varmistamiseksi tarkista aika ajoin, ett kelassa ei ole pittisvlyst.
-
Lys kelan ja kiinten tern vlist kosketusta kntmll kiinten tern stnuppeja (Figure 26) vastapivn, kunnes kosketusta ei en ole.
-
Kyt liinaa tai paksua hansikasta, tartu kelatern ja yrit liikuttaa kelakokoonpanoa sivuttain (Figure 27).
-
Jos havaittavissa on vlyst, toimi seuraavasti:
-
Lys ulkoista struuvia, jolla laakerin stmutteri on kiinni leikkuuyksikn vasemmassa reunassa sijaitsevassa laakeripesss (Figure 28).
-
Kyt 1-3/8tuuman hylsyavainta ja kirist kelalaakerin stmutteria hitaasti, kunnes kelassa ei en ole pittisvlyst. Jos pittisvlys ei poistu stmutterin avulla, vaihda kelalaakerit.
Note: Kelalaakereita ei tarvitse esikuormittaa. Kelalaakerin stmutterin liiallinen kiristminen vahingoittaa kelalaakereita.
-
-
Kirist struuvi, jolla kelalaakerin stmutteri on kiinni laakeripesss. Kirist struuvi momenttiin 1,4–1,7Nm.
Runkopalkin huolto
Runkopalkin irrotus
-
Knn runkopalkin struuveja vastapivn, jotta kiinte ter siirtyy etmmlle kelasta (Figure 29).
-
Lys jousen kiristysmutteria, kunnes aluslaatta ei ole en painunut runkopalkkia vasten (Figure 29).
-
Lys runkopalkin pultin lukkomutteria koneen molemmilta puolilta (Figure 30).
-
Irrota kaikki runkopalkin pultit, jotta runkopalkkia voidaan vet alaspin ja irrottaa konepultista (Figure 30).
Note: Ota talteen kaksi nailonista ja yksi stanssattu aluslaatta runkopalkin kummastakin pst (Figure 31).
Runkopalkin kokoaminen
-
Asenna runkopalkki kohdistaen asennuskorvakkeet aluslaatan ja runkopalkin stimen vliin.
-
Kiinnit runkopalkki molempiin sivulevyihin runkopalkin pulteilla (pulteissa mutterit) ja kuudella aluslaatalla.
Note: Aseta nailoninen aluslaatta sivulevyn keskin kummallekin puolelle. Aseta terksinen aluslaatta jokaisen nailonisen aluslaatan ulkopuolelle (Figure 31).
-
Kirist runkopalkin pultit momenttiin 27–36Nm.
Note: Kirist lukkomuttereita, kunnes ulompi terksinen aluslaatta ei en knny eik pittisvlyst en ole, mutta l kirist liikaa lk taivuta sivulevyj. Sispuolella olevissa aluslaatoissa saa olla rako.
-
Kirist jousen kiristysmutteria, kunnes jousi on painunut kokoon, ja lys sitten mutteria puoli kierrosta (Figure 32).
Kaksipistesdettvien HD-leikkuuyksikiden huolto
-
Irrota kaikki osat (katso HD-DPA-sarjan mallin 120–7230 asennusohjeet ja Figure 33).
-

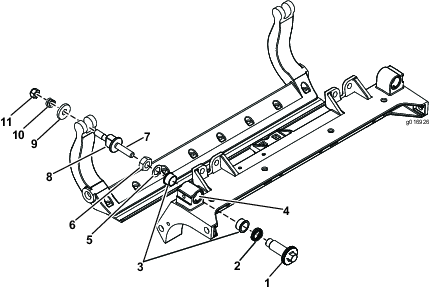

Levit lukkiintumisenestoainetta holkin alueen sispuolelle leikkuuyksikn keskirunkoon (Figure 33).
-
Kohdista laippaholkkien ulokkeet rungon koloihin ja asenna holkit (Figure 33).
-
Asenna jousialuslaatta stimen akseliin ja liu’uta stimen akseli laippaholkkeihin leikkuuyksikn rungossa (Figure 33).
-
Kiinnit stimen akseli littell aluslaatalla ja lukkomutterilla (Figure 33). Kirist lukkomutteri momenttiin 20–27Nm.
Note: Runkopalkin stimen akselissa on vasemmanpuoleiset kierteet.
-
Levit lukkiintumisenestoainetta stimen akseliin sopivan runkopalkin struuvin kierteisiin.
-
Kierr runkopalkin struuvi stimen akseliin.
-
Asenna karkaistu aluslaatta, jousi ja jousen kiristysmutteri lyssti struuviin.
-
Asenna runkopalkki kohdistaen asennuskorvakkeet aluslaatan ja runkopalkin stimen vliin.
-
Kiinnit runkopalkki molempiin sivulevyihin runkopalkin pulteilla (pulteissa mutterit) ja kuudella aluslaatalla.
Note: Aseta nailonaluslaatta sivulevyn keskin kummallekin puolelle.
-
Aseta terksinen aluslaatta jokaisen nailonaluslaatan ulkopuolelle (Figure 33).
Note: Kirist runkopalkin pultit momenttiin 27–36Nm.
-
Kirist lukkomuttereita, kunnes ulompi terksinen aluslaatta ei en knny eik pittisvlyst en ole, mutta l kirist liikaa lk taivuta sivulevyj.
Note: Sispuolella olevissa aluslaatoissa saa olla rako (Figure 33).
-
Kirist kunkin runkopalkin sdinkokoonpanon mutteria, kunnes painejousi on puristunut kokonaan kasaan. Lys mutteria sitten puoli kierrosta (Figure 33).
-
Tee sama leikkuuyksikn toisessa pss.
-
Kohdista kiinte ter kelaan.
Rullan huolto

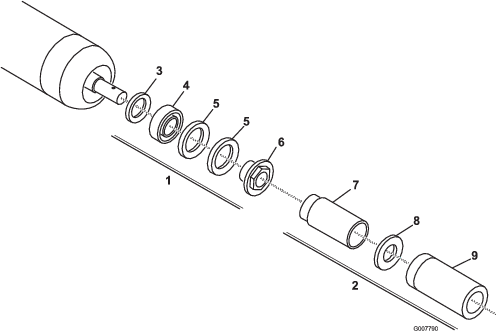

Rullan huoltoa varten on saatavana rullan korjaussarja (osanro 114-5430) ja rullan korjaussarjan tykalusarja (osanro 115-0803) (Figure 34). Rullan korjaussarja sislt kaikki rullan korjauksessa tarvittavat laakerit, laakerimutterit sek sis- ja ulkotiivisteet. Rullan korjaussarjan tykalusarja sislt kaikki rullan korjaussarjan kytss tarvittavat tykalut ja asennusohjeet. Listietoja saa osaluettelosta tai valtuutetulta Toro-jlleenmyyjlt.
