X25- eller X30-monitorvisirst

Fjern bagbekldningen fra de 2 selvklbende strimler.

Strimlerne sttes fast ovenp sprjtemonitoren som vist i Figure 2.

St de selvklbende strimler fast ovenp monitoren.

Figure 2

1. 51 mm
2. Selvklbende strimler
3. X25-sprjtemonitor (bagside)

Fjern bagbekldningen fra de 2 selvklbende strimler.

De selvklbende strimler sttes fast p bagsiden af sprjtemonitoren som vist i Figure 3.

St de selvklbende strimler fast p bagsiden af monitoren.

Figure 3

1. 51mm
2. 13mm
3. Selvklbende strimler
4. X30-sprjtemonitor (bagside)

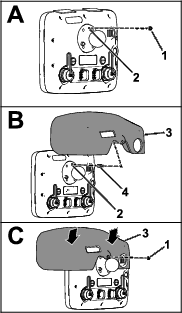

Bag p sprjtemonitoren, med de 2 konnektorer (26 ben) justeret ned, fjernes den verste lsemtrik (5 mm) fra tappen p kugledrejefittingen (A i Figure 4).

Figure 4

1. Lsemtrik (5 mm)
2. Tap – 5 mm (sprjtemonitor p kugledrejefittingen)
3. Displayafdkning
4. Gevindafstandsstykke

Pfr et lag gevindlsemiddel (vgesmurt – mellem til hj styrke) p gevindene til mtriksdelen p gevindafstandsstykket (Figure 5).

Figure 5

1. Gevindlsemiddel (vgesmurt – mellem til hj styrke) – mtrikgevind p gevindafstandsstykke
2. Gevindlsemiddel (vgesmurt – mellem til hj styrke) – tapgevind

Fr afstandsstykket ind i tappen til kugledrejefittingen (B i Figure 4), og spnd det til et moment p 250N∙cm.

Pfr et lag gevindlsemiddel (vgesmurt – mellem til hj styrke) p gevindene til mtriksdelen p gevindafstandsstykket (Figure 5).

Fjern bagbekldningen fra de 2 selvklbende strimler, som du anvendte i Pstning af selvklbende strimler p X25-sprjtemonitoren.

Placer hullerne i displayafdkningen, s de str ud for gevindafstandsstykkets tap (B i Figure 4).

Monter afdkningen p monitoren (C i Figure 4) med lsemtrikken (5 mm), som du afmonterede i trin 1.

Note: Tryk ned p de omrder verst p afdkningen, hvor de selvklbende strimler sidder nedenunder.

Spnd mtrikken til et moment p 250Ncm.

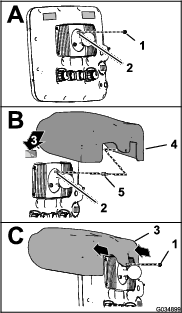

Bag p sprjtemonitoren, med de 2 konnektorer (26 ben) justeret ned, fjernes den verste lsemtrik (5 mm) fra tappen p kugledrejefittingen (A i Figure 6).

Figure 6

1. Lsemtrik (5 mm)
2. Tap – 5 mm (sprjtemonitor p kugledrejefittingen)
3. Bagbekldning (selvklbende strimmel)
4. Displayafdkning
5. Gevindafstandsstykke

Pfr et lag gevindlsemiddel (vgesmurt – mellem til hj styrke) p gevindene til mtriksdelen p gevindafstandsstykket (Figure 7).

Figure 7

1. Gevindlsemiddel (vgesmurt – mellem til hj styrke) – mtrikgevind p gevindafstandsstykke
2. Gevindlsemiddel (vgesmurt – mellem til hj styrke) – tapgevind

Fr afstandsstykket ind i tappen til kugledrejefittingen (B i Figure 6), og spnd det til et moment p 250N∙cm.

Pfr et lag gevindlsemiddel (vgesmurt – mellem til hj styrke) p gevindene til mtriksdelen p gevindafstandsstykket (Figure 7).

Fjern bagbekldningen fra de 2 selvklbende strimler (B i Figure 6), som du anvendte i Pstning af selvklbende strimler p X30-sprjtemonitoren.

Placer hullerne i displayafdkningen, s de str ud for gevindafstandsstykkets tap (B i Figure 6).

Monter afdkningen p monitoren (C i Figure 6) med lsemtrikken (5 mm), som du afmonterede i trin 1.

Note: Tryk ned i hjrnerne til motorhjelmen, der er placeret over de 2 selvklbende strimler.

Spnd mtrikken til et moment p 250Ncm.
