X25- oder X30-Monitor-Blende

Entfernen Sie das Trgermaterial von den zwei Klebestreifen.

Fluchten Sie die Klebestreifen oben am Sprhmonitor mit dem Sprhmonitor aus, wie in Figure 2 abgebildet.

Drcken Sie die Klebestreifen fest oben auf den Monitor.

Figure 2

1. 51mm
2. Klebestreifen
3. X25-Sprhmonitor (Rckseite)

Entfernen Sie das Trgermaterial von den zwei Klebestreifen.

Fluchten Sie die Klebestreifen an der Rckseite des Sprhmonitors mit dem Sprhmonitor aus, wie in Figure 3 abgebildet.

Drcken Sie die Klebestreifen fest auf die Rckseite des Monitors

Figure 3

1. 51mm
2. 13 mm
3. Klebestreifen
4. X30-Sprhmonitor (Rckseite)

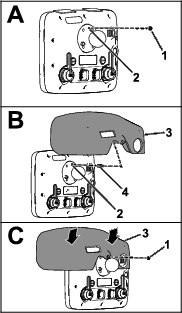

Entfernen Sie an der Rckseite des Sprhmonitors, wenn die zwei Anschlsse (26 Stifte) nach unten ausgerichtet sind, die obere Sicherungsmutter (5 mm) vom Stift fr das Kugel-Drehzapfen-Anschlussstck (A in Figure 4).

Figure 4

1. Sicherungsmutter (5mm)
2. Stift, 5 mm (Sprhmonitor am Kugel-Drehzapfen-Anschlussstck)
3. Anzeigehaube
4. Gewindeabstandsbolzen

Tragen Sie Gewindesperrmittel mittlerer Strke auf das Gewinde des Mutternteils des Gewindeabstandsbolzens auf (Figure 5).

Figure 5

1. Gewindesperrmittel (mittlere Strke, Muttergewinde), Muttergewinde des Gewindeabstandsbolzen
2. Gewindesperrmittel (mittlere Strke), Bolzengewinde

Schrauben Sie den Abstandsbolzen in den Stift fr das Kugel-Drehzapfen-Anschlussstck (B in Figure 4) und ziehen den Abstandsbolzen bis auf 2,5 Nm an.

Tragen Sie Gewindesperrmittel mittlerer Strke auf das Gewinde des Bolzenteils des Gewindeabstandsbolzen auf (Figure 5).

Entfernen Sie das Trgermaterial von den zwei Klebestreifen, die Sie in Anbringen der Klebestreifen am X25-Sprhmonitor aufgetragen haben.

Fluchten Sie das Loch in der Anzeigehaube mit dem Bolzenteil des Gewindeabstandsbolzens aus (B in Figure 4).

Befestigen Sie die Haube mit der Sicherungsmutter (5 mm), die Sie in Schritt 1 entfernt haben, am Monitor (C in Figure 4).

Note: Drcken Sie auf die Bereiche oben auf der Haube, unter denen sich die Klebestreifen befinden.

Ziehen Sie die Mutter mit 2,5 Nm an.

Entfernen Sie an der Rckseite des Sprhmonitors, wenn die zwei Anschlsse (26 Stifte) nach unten ausgerichtet sind, die obere Sicherungsmutter (5 mm) vom Stift fr das Kugel-Drehzapfen-Anschlussstck (A in Figure 6).

Figure 6

1. Sicherungsmutter (5mm)
2. Stift, 5 mm (Sprhmonitor am Kugel-Drehzapfen-Anschlussstck)
3. Trgermaterial (Klebestreifen)
4. Anzeigehaube
5. Gewindeabstandsbolzen

Tragen Sie Gewindesperrmittel mittlerer Strke auf das Gewinde des Mutternteils des Gewindeabstandsbolzens auf (Figure 7).

Figure 7

1. Gewindesperrmittel (mittlere Strke, Muttergewinde), Muttergewinde des Gewindeabstandsbolzen
2. Gewindesperrmittel (mittlere Strke), Bolzengewinde

Schrauben Sie den Abstandsbolzen in den Stift fr das Kugel-Drehzapfen-Anschlussstck (B in Figure 6) und ziehen den Abstandsbolzen bis auf 2,5 Nm an.

Tragen Sie Gewindesperrmittel mittlerer Strke auf das Gewinde des Bolzenteils des Gewindeabstandsbolzen auf (Figure 7).

Entfernen Sie das Trgermaterial von den zwei Klebestreifen (B in Figure 6), die Sie in Anbringen der Klebestreifen am X30-Sprhmonitor aufgetragen haben.

Fluchten Sie das Loch in der Anzeigehaube mit dem Bolzenteil des Gewindeabstandsbolzens aus (B in Figure 6).

Befestigen Sie die Haube mit der Sicherungsmutter (5 mm), die Sie in Schritt 1 entfernt haben, am Monitor (C in Figure 6).

Note: Drcken Sie die Ecken fr die Motorhaube nach unten, die sich ber den zwei Klebestreifen befinden.

Ziehen Sie die Mutter mit 2,5 Nm an.
