Kit de visera para el Monitor X25 o X30

Retire la parte posterior de las 2 cintas adhesivas.

Alinee las cintas adhesivas con la parte superior del monitor de fumigacin, como se muestra en la Figure 2.

Fije las cintas adhesivas a la parte superior del monitor con una presin firme.

Figure 2

1. 51mm
2. Cintas adhesivas
3. Monitor de fumigacin X25 (parte trasera)

Retire la parte posterior de las 2 cintas adhesivas.

Alinee las cintas adhesivas con la parte trasera del monitor de fumigacin, como se muestra en la Figure 3.

Fije las cintas adhesivas a la parte trasera del monitor con una presin firme.

Figure 3

1. 51mm
2. 13 mm
3. Cintas adhesivas
4. Monitor de fumigacin X30 (parte trasera)

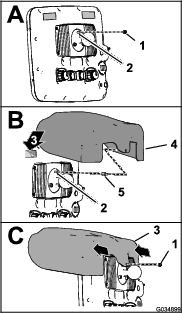

En la parte trasera del monitor de fumigacin, con los 2 conectores (26pines) hacia abajo, retire la contratuerca superior (5mm) del esprrago del soporte de bola (Figure 4, A).

Figure 4

1. Contratuerca (5mm)
2. Esprrago – 5mm (monitor de fumigacin, soporte de bola)
3. Visera del monitor
4. Separador roscado

Aplique una capa de fijador de roscas (capilar – resistencia media alta) a las roscas de la porcin de la tuerca del separador roscado (Figure 5).

Figure 5

1. Fijador de roscas (capilar – resistencia media alta) – roscas de la tuerca del separador roscado
2. Fijador de roscas (capilar – resistencia media alta) – roscas del esprrago

Enrosque el separador en el esprrago del soporte de bola (Figure 4, B) y apriete el separador a 250 Ncm.

Aplique una capa de fijador de roscas (capilar – resistencia media alta) a las roscas de la porcin del esprrago del separador roscado (Figure 5).

Retire el papel protector de las 2 cintas adhesivas que aplic en Aplicacin de las cintas adhesivas al monitor de fumigacin X25.

Alinee el orificio de la visera del monitor con la porcin del esprrago del separador roscado (Figure 4, B).

Monte la visera en el monitor (Figure 4, C) con la contratuerca de 5 mm que retir en el paso 1.

Note: Presione sobre las zonas de la visera donde estn colocadas las cintas adhesivas.

Apriete la tuerca a 250 Ncm.

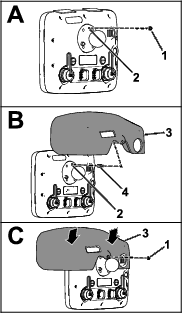

En la parte trasera del monitor de fumigacin, con los 2 conectores (26pines) hacia abajo, retire la contratuerca superior (5mm) del esprrago del soporte de bola (Figure 6, A).

Figure 6

1. Contratuerca (5mm)
2. Esprrago – 5 mm (monitor de fumigacin, soporte de bola)
3. Parte trasera (cinta adhesiva)
4. Visera del monitor
5. Separador roscado

Aplique una capa de fijador de roscas (capilar – resistencia media alta) a las roscas de la porcin de la tuerca del separador roscado (Figure 7).

Figure 7

1. Fijador de roscas (capilar – resistencia media alta) – roscas de la tuerca del separador roscado
2. Fijador de roscas (capilar – resistencia media alta) – roscas del esprrago

Enrosque el separador en el esprrago del soporte de bola (Figure 6, B) y apriete el separador a 250 Ncm.

Aplique una capa de fijador de roscas (capilar – resistencia media alta) a las roscas de la porcin del esprrago del separador roscado (Figure 7).

Retire la parte posterior de las 2 cintas adhesivas (B de Figure 6) que aplic en Aplicacin de las cintas adhesivas al monitor de fumigacin X30.

Alinee el orificio de la visera del monitor con la porcin del esprrago del separador roscado (Figure 6, B).

Monte la visera en el monitor (Figure 6, C) con la contratuerca de 5mm que retir en el paso 1.

Note: Presione las esquinas de la visera que se encuentran encima de las 2 cintas adhesivas.

Apriete la tuerca a 250 Ncm.
