X25- tai X30-monitorin visiirisarja

Irrota kahden tarranauhan taustamateriaali.

Kohdista tarranauhat ruiskutuslaitteen monitorin ylosaan kuvan mukaisesti (Figure 2).

Paina tarranauhat kunnolla kiinni monitorin ylosaan.

Figure 2

1. 51mm
2. Tarranauhat
3. Ruiskutuslaitteen monitori X25 (takaosa)

Irrota kahden tarranauhan taustamateriaali.

Kohdista tarranauhat ruiskutuslaitteen monitorin takaosaan kuvan mukaisesti (Figure 3).

Paina tarranauhat kunnolla kiinni monitorin takaosaan.

Figure 3

1. 51mm
2. 13mm
3. Tarranauhat
4. Ruiskutuslaitteen monitori X30 (takaosa)

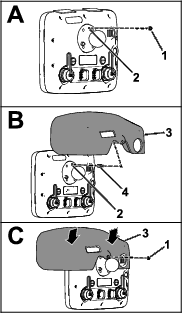

Irrota ruiskutuslaitteen monitorin takaa ja kaksi liitint (26 nastaa) alaspin suunnattuna ylempi lukkomutteri (5mm) pallonivelen tapista (ruutu A, Figure 4).

Figure 4

1. Lukkomutteri (5mm)
2. Tappi (5mm, ruiskutuslaitteen monitorin pallonivel)
3. Nytn suojus
4. Jatkomutteri

Levit jatkomutterin mutteriosaan kierrelukitetta (imeytyv, keskiluja) (Figure 5).

Figure 5

1. Kierrelukite (imeytyv, keskiluja) – jatkomutterin mutteriosa
2. Kierrelukite (imeytyv, keskiluja) – tappiosan kierteet

Kierr jatkomutteri pallonivelen tappiin (ruutu B, Figure 4) ja kirist jatkomutteri momenttiin 250Ncm.

Levit jatkomutterin tappiosaan kierrelukitetta (imeytyv, keskiluja) (Figure 5).

Irrota kohdassa Tarranauhojen kiinnitys ruiskutuslaitteen monitoriin (X25) kiinnitettyjen kahden tarranauhan taustamateriaali.

Kohdista nytn suojuksen reik jatkomutterin tappiosaan (ruutu B, Figure 4).

Kiinnit suojus monitoriin (ruutu C, Figure 4) vaiheessa 1 irrotetulla lukkomutterilla (5mm).

Note: Paina suojusta alaspin alla olevien tarranauhojen kohdalta.

Kirist mutteri momenttiin 250Ncm.

Irrota ruiskutuslaitteen monitorin takaa ja kaksi liitint (26 nastaa) alaspin suunnattuna ylempi lukkomutteri (5mm) pallonivelen tapista (ruutu A, Figure 6).

Figure 6

1. Lukkomutteri (5mm)
2. Tappi (5mm, ruiskutuslaitteen monitorin pallonivel)
3. Taustamateriaali (tarranauha)
4. Nytn suojus
5. Jatkomutteri

Levit jatkomutterin mutteriosaan kierrelukitetta (imeytyv, keskiluja) (Figure 7).

Figure 7

1. Kierrelukite (imeytyv, keskiluja) – jatkomutterin mutteriosa
2. Kierrelukite (imeytyv, keskiluja) – tappiosan kierteet

Kierr jatkomutteri pallonivelen tappiin (ruutu B, Figure 6) ja kirist jatkomutteri momenttiin 250Ncm.

Levit jatkomutterin tappiosaan kierrelukitetta (imeytyv, keskiluja) (Figure 7).

Irrota kohdassa Tarranauhojen kiinnitys ruiskutuslaitteen monitoriin (X30) kiinnitettyjen kahden tarranauhan taustamateriaali (ruutu B, Figure 6).

Kohdista nytn suojuksen reik jatkomutterin tappiosaan (ruutu B, Figure 6).

Kiinnit suojus monitoriin (ruutu C, Figure 6) vaiheessa 1 irrotetulla lukkomutterilla (5mm).

Note: Paina alas suojuksen kulmat, jotka ovat kahden tarranauhan pll.

Kirist mutteri momenttiin 250Ncm.
