Kit capot de moniteur X25 ou X30

Dcollez la pellicule de protection au dos des 2 bandes adhsives.

Disposez les bandes adhsives sur le haut du moniteur comme montr la Figure 2.

Appliquez fermement les bandes adhsives sur le haut du moniteur.

Figure 2

1. 51mm
2. Bandes adhsives
3. Moniteur de pulvrisation X25 (face arrire)

Dcollez la pellicule de protection au dos des 2 bandes adhsives.

Au dos du moniteur de pulvrisation, alignez les bandes adhsives sur le moniteur, comme montr la Figure 3.

Appliquez fermement les bandes adhsives au dos du moniteur.

Figure 3

1. 51mm
2. 13 mm
3. Bandes adhsives
4. Moniteur de pulvrisation X30 (face arrire)

Au dos du moniteur de pulvrisation, les 2 connecteurs (26 broches) tant en bas, retirez le contre-crou suprieur (5mm) du goujon de la fixation rotule (A de Figure 4).

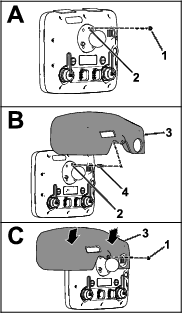

Figure 4

1. Contre-crou (5 mm)
2. Goujon (5mm) (moniteur de pulvrisation sur fixation rotule)
3. Capot de l'affichage
4. Cheville filete

Appliquez une couche de frein-filet (capacit de capillarit moyenne forte) sur le filetage de la partie crou de la cheville filete (Figure 5).

Figure 5

1. Frein-filet (capacit de capillarit moyenne forte) – filet de l'crou de cheville
2. Frein-filet (capacit de capillarit moyenne forte) – filet du goujon

Vissez la cheville dans le goujon de la fixation rotule (B de Figure 4) et serrez-la un couple de 2,50Nm.

Appliquez une couche de frein-filet (capacit de capillarit moyenne forte) sur le filetage de la partie goujon de la cheville filete (Figure 5).

Retirez la pellicule de protection des 2 bandes adhsives que vous avez colles sous Application des bandes adhsives sur le moniteur de pulvrisation X25.

Alignez le trou dans le capot de l'affichage et la partie goujon de la cheville filete (B de Figure 4).

Fixez le capot sur le moniteur (C de Figure 4) l'aide du contre-crou (5mm) que vous avez retir l'opration 1.

Note: Appuyez sur le haut capot l'emplacement des 2 bandes adhsives.

Serrez l'crou 2,50 Nm.

Au dos du moniteur de pulvrisation, les 2 connecteurs (26 broches) tant en bas, retirez le contre-crou suprieur (5mm) du goujon de la fixation rotule (A de Figure 6).

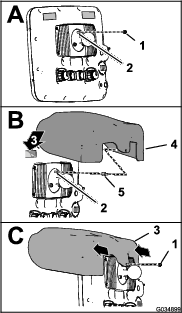

Figure 6

1. Contre-crou (5 mm)
2. Goujon (5mm) (moniteur de pulvrisation sur fixation rotule)
3. Pellicule de protection (bande adhsive)
4. Capot de l'affichage
5. Cheville filete

Appliquez une couche de frein-filet (capacit de capillarit moyenne forte) sur le filetage de la partie crou de la cheville filete (Figure 7).

Figure 7

1. Frein-filet (capacit de capillarit moyenne forte) – filet de l'crou de cheville
2. Frein-filet (capacit de capillarit moyenne forte) – filet du goujon

Vissez la cheville dans le goujon de la fixation rotule (B de Figure 6) et serrez-la un couple de 2,50Nm.

Appliquez une couche de frein-filet (capacit de capillarit moyenne forte) sur le filetage de la partie goujon de la cheville filete (Figure 7).

Retirez la pellicule de protection des 2 bandes adhsives (B de la Figure 6) que vous avez colles sous Application des bandes adhsives sur le moniteur de pulvrisation X30.

Alignez le trou dans le capot de l'affichage et la partie goujon de la cheville filete (B de Figure 6).

Fixez le capot sur le moniteur (C de Figure 6) l'aide du contre-crou (5mm) que vous avez retir l'opration 1.

Note: Appuyez sur les coins du capot situs au-dessus des 2 bandes adhsives.

Serrez l'crou 2,50 Nm.
