Kit visore del monitor X25 o X30

Rimuovete il supporto dalle 2 strisce adesive.

Nella parte superiore del monitor dell'irroratrice, allineate le strisce al monitor dell'irroratrice, come illustrato nella Figure 2.

Premete saldamente le strisce adesive sulla parte superiore del monitor.

Figure 2

1. 51mm
2. Strisce adesive
3. Monitor dell'irroratrice X25 (lato posteriore)

Rimuovete il supporto dalle 2 strisce adesive.

Sul retro del monitor dell'irroratrice, allineate le strisce adesive al monitor dell'irroratrice, come illustrato nella Figure 3.

Premete saldamente le strisce adesive sul retro del monitor dell'irroratrice.

Figure 3

1. 51mm
2. 13mm
3. Strisce adesive
4. Monitor dell'irroratrice X30 (lato posteriore)

Nella parte posteriore del monitor dell'irroratrice e con i 2 connettori (a 26 pin) allineati verso il basso, rimuovete il dado di bloccaggio superiore (5mm) dal prigioniero per il raccordo orientabile a sfera (A di Figure 4).

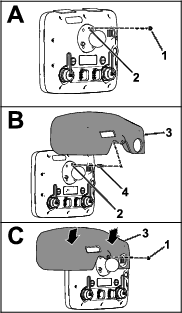

Figure 4

1. Dado di bloccaggio (5mm)
2. Prigioniero – 5mm (monitor dell'irroratrice nel raccordo orientabile a sfera)
3. Cofano di visualizzazione
4. Distanziatore filettato

Applicate uno strato di composto frenafiletti (traspirante, grado medio-alto) ai filetti della porzione di dado del distanziatore filettato (Figure 5).

Figure 5

1. Composto frenafiletti (traspirante, grado medio-alto) – filetti del dado del distanziatore filettato
2. Composto frenafiletti (traspirante, grado medio-alto) – filetti del prigioniero

Avvitate il distanziatore sul prigioniero per il raccordo orientabile a sfera (B di Figure 4) e serrate il distanziatore a 250N∙cm.

Applicate uno strato di composto frenafiletti (traspirante, grado medio-alto) ai filetti della porzione di prigioniero del distanziatore filettato (Figure 5).

Rimuovete il supporto dalle 2 strisce adesive che avete applicato in Applicazione delle strisce adesive al monitor dell'irroratrice X25.

Allineate il foro nel cofano di visualizzazione con la porzione di prigioniero del distanziatore filettato (B di Figure 4).

Montate il cofano sul monitor (C di Figure 4) con il dado di bloccaggio (5mm) che avete rimosso al passaggio 1.

Note: Premete in basso sulle aree della parte superiore del cofano con le strisce adesive sottostanti.

Serrate il dado a 250N∙cm.

Nella parte posteriore del monitor dell'irroratrice e con i 2 connettori (a 26 pin) allineati verso il basso, rimuovete il dado di bloccaggio superiore (5mm) dal prigioniero per il raccordo orientabile a sfera (A di Figure 6).

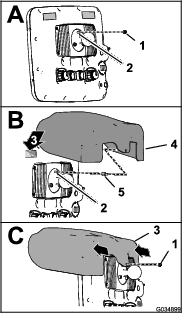

Figure 6

1. Dado di bloccaggio (5mm)
2. Prigioniero – 5mm (monitor dell'irroratrice nel raccordo orientabile a sfera)
3. Supporto (striscia adesiva)
4. Cofano di visualizzazione
5. Distanziatore filettato

Applicate uno strato di composto frenafiletti (traspirante, grado medio-alto) ai filetti della porzione di dado del distanziatore filettato (Figure 7).

Figure 7

1. Composto frenafiletti (traspirante, grado medio-alto) – filetti del dado del distanziatore filettato
2. Composto frenafiletti (traspirante, grado medio-alto) – filetti del prigioniero

Avvitate il distanziatore sul prigioniero per il raccordo orientabile a sfera (B di Figure 6) e serrate il distanziatore a 250N∙cm.

Applicate uno strato di composto frenafiletti (traspirante, grado medio-alto) ai filetti della porzione di prigioniero del distanziatore filettato (Figure 7).

Rimuovete il supporto dalle 2 strisce adesive (B di Figure 6) che avete applicato in Applicazione delle strisce adesive al monitor dell'irroratrice X30.

Allineate il foro nel cofano di visualizzazione con la porzione di prigioniero del distanziatore filettato (B di Figure 6).

Montate il cofano sul monitor (C di Figure 6) con il dado di bloccaggio (5mm) che avete rimosso al passaggio 1.

Note: Premete gli angoli del cofano situati sopra le 2 strisce adesive.

Serrate il dado a 250N∙cm.
