Zonneklep voor X25 of X30 monitor

Verwijder de rug van de 2 kleefstrips.

Lijn aan de bovenkant van de monitor van de spuitmachine de strips uit met de monitor van de spuitmachine; zie Figure 2.

Druk de kleefstrips stevig tegen de bovenkant van de monitor.

Figure 2

1. 5,1cm
2. Kleefstrips
3. Monitor van X25-spuitmachine (achterkant)

Verwijder de rug van de 2 kleefstrips.

Lijn aan de achterkant van de monitor van de spuitmachine de kleefstrips uit met de monitor van de spuitmachine; zie Figure 3.

Druk de kleefstrips stevig tegen de achterkant van de monitor van de spuitmachine

Figure 3

1. 51mm
2. 13mm
3. Kleefstrips
4. Monitor van X30-spuitmachine (achterkant)

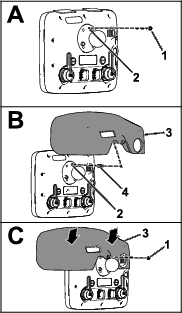

Richt aan de achterkant van de monitor van de spuitmachine de 2 stekkers (26 pinnen) naar beneden en verwijder de bovenste borgmoer van 5mm van de tapbout voor de kogeltapfitting (A in Figure 4).

Figure 4

1. Borgmoer (5mm)
2. Tapbout – 5mm (monitor van spuitmachine aan kogeltapfitting)
3. Kap van display
4. Afstandhouder met schroefdraad

Breng een laag schroefdraadborgmiddel (vochtafdrijvend – middelmatig sterk tot sterk) aan op de schroefdraad van het moergedeelte van de afstandhouder met schroefdraad (Figure 5).

Figure 5

1. Schroefdraadborgmiddel (vochtafdrijvend – middelmatig sterk tot sterk) – moerschroefdraad van de afstandhouder
2. Schroefdraadborgmiddel (vochtafdrijvend – middelmatig sterk tot sterk) – schroefdraad van tapbout

Schroef de afstandhouder in de tapbout voor de kogeltapfitting (B in Figure 4) en draai de afstandhouder aan tot 250Ncm.

Breng een laag schroefdraadborgmiddel (vochtafdrijvend – middelmatig sterk tot sterk) aan op de schroefdraad van het tapboutgedeelte van de afstandhouder met schroefdraad (Figure 5).

Verwijder de rug van de 2 kleefstrips die u aangebracht hebt in De kleefstrips aanbrengen op de monitor van de X25-spuitmachine.

Lijn het gat in de kap van het display uit met het tapboutgedeelte van de afstandhouder met schroefdraad (B in Figure 4).

Monteer de kap op de monitor (C in Figure 4); gebruik de borgmoer (5mm) die u verwijderd hebt in stap1.

Note: Druk op de bovenkant van de kap waar de kleefstrips zich onder bevinden.

Draai de moer vast met een torsie van 250Ncm.

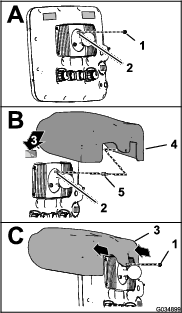

Richt aan de achterkant van de monitor van de spuitmachine de 2 stekkers (26 pinnen) naar beneden en verwijder de bovenste borgmoer (5mm) van de tapbout voor de kogeltapfitting (A in Figure 6).

Figure 6

1. Borgmoer (5mm)
2. Tapbout – 5mm (monitor van spuitmachine aan kogeltapfitting)
3. Rug (kleefstrip)
4. Kap van display
5. Afstandhouder met schroefdraad

Breng een laag schroefdraadborgmiddel (vochtafdrijvend – middelmatig sterk tot sterk) aan op de schroefdraad van het moergedeelte van de afstandhouder met schroefdraad (Figure 7).

Figure 7

1. Schroefdraadborgmiddel (vochtafdrijvend – middelmatig sterk tot sterk) – moerschroefdraad van de afstandhouder
2. Schroefdraadborgmiddel (vochtafdrijvend – middelmatig sterk tot sterk) – schroefdraad van tapbout

Schroef de afstandhouder in de tapbout voor de kogeltapfitting (B in Figure 6) en draai de afstandhouder aan tot 250Ncm.

Breng een laag schroefdraadborgmiddel (vochtafdrijvend – middelmatig sterk tot sterk) aan op de schroefdraad van het tapboutgedeelte van de afstandhouder met schroefdraad (Figure 7).

Verwijder de rug van de 2 kleefstrips (B in Figure 6) die u aangebracht hebt in De kleefstrips aanbrengen op de monitor van de X30-spuitmachine.

Lijn het gat in de kap van het display uit met het tapboutgedeelte van de afstandhouder met schroefdraad (B in Figure 6).

Monteer de kap op de monitor (C in Figure 6); gebruik de borgmoer (5mm) die u verwijderd hebt in stap1.

Note: Druk de hoeken voor de motorkap naar beneden; deze bevinden zich boven de 2 kleefstrips.

Draai de moer vast met een torsie van 250Ncm.
