Monitorskjermsett X25 eller X30

Fjern dekkpapiret fra de to selvklebende stripene.

Innrett de selvklebende stripene p toppen av spredermonitoren som vist i Figure 2.

Trykk de selvklebende stripene godt fast p baksiden av monitoren.

Figure 2

1. 51 mm
2. Selvklebende striper
3. X25-spredermonitor (bakside)

Fjern baksiden fra de to selvklebende stripene.

P baksiden av spredermonitoren innretter du de selvklebende stripene p spredermonitoren som vist i Figure 3.

Trykk p de selvklebende stripene p baksiden av monitoren.

Figure 3

1. 51mm
2. 13mm
3. Selvklebende striper
4. X30-spredermonitor (bakside)

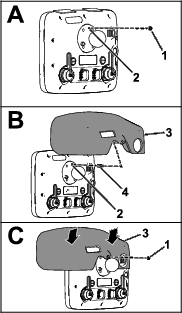

Fjern den vre 5mm lsemutteren fra bolten for kuleleddkoblingen (A i Figure 4) p baksiden av spredermonitoren og med de to kontaktene (26 pinner) vendt nedover.

Figure 4

1. Lsemutter (5mm)
2. 5mm bolt (spredermonitor ved kuleleddkoblingen)
3. Skjermtrekk
4. Gjenget utstikker

Pfr et lag gjengeforseglingsmiddel (fuktabsorberende – middels styrke) p gjengene til boltdelen av den gjengede utstikkeren (Figure 5).

Figure 5

1. Gjengeforseglermiddel (fuktabsorberende – middels styrke) – p muttergjengene til den gjengede utstikkeren
2. Gjengeforseglingsmiddel (fuktabsorberende– middels styrke) – boltgjenger

Skru utstikkeren inn i bolten for kuleleddkoblingen (B i Figure 4) og stram utstikkeren til 250Ncm.

Pfr et lag gjengeforseglingsmiddel (fuktspredende egenskaper – middels styrke) p gjengene til boltdelen av den gjengede utstikkeren (Figure 5).

Fjern dekkpapiret p baksiden av de to selvklebende stripene som du brukte i Feste de selvklebende stripene p X25-spredermonitoren.

Innrett hullet i skjermtrekket med boltdelen av den gjengede utstikkeren (B i Figure 4).

Fest trekket til monitoren (C i Figure 4) med lsemutteren (5 mm) som du fjernet i trinn 1.

Note: Trykk ned p omrdene p toppen av trekket med de selvklebende stripene under.

Stram mutteren til 250Ncm.

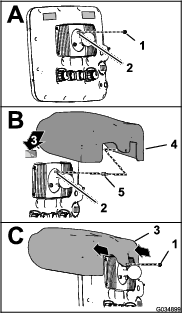

Fjern den vre 5mm lsemutteren fra bolten for kuleleddkoblingen (A i Figure 6) p baksiden av spredermonitoren og med de to kontaktene (26 pinner) vendt nedover.

Figure 6

1. Lsemutter (5mm)
2. 5mm bolt (spredermonitor ved kuleleddkoblingen)
3. Bakside (klebende stripe)
4. Skjermtrekk
5. Gjenget utstikker

Pfr et lag gjengeforseglingsmiddel (fuktabsorberende – middels styrke) p gjengene til boltdelen av den gjengede utstikkeren (Figure 7).

Figure 7

1. Gjengeforseglermiddel (fuktabsorberende – middels styrke) – p muttergjengene til den gjengede utstikkeren
2. Gjengeforseglingsmiddel (fuktabsorberende– middels styrke) – boltgjenger

Skru utstikkeren inn i bolten for kuleleddkoblingen (B i Figure 6) og stram utstikkeren til 250Ncm.

Pfr et lag gjengeforseglingsmiddel (fuktspredende egenskaper – middels styrke) p gjengene til boltdelen av den gjengede utstikkeren (Figure 7).

Fjern baksiden fra de to selvklebende stripene (B av Figure 6) som du brukte Feste de selvklebende stripene p X30-spredermonitoren.

Innrett hullet i skjermtrekket med boltdelen av den gjengede utstikkeren (B i Figure 6).

Fest trekket til monitoren (C i Figure 6) med lsemutteren (5 mm) som du fjernet i trinn 1.

Note: Trykk ned hjrnene for panseret som er plassert over de to selvklebende stripene.

Stram mutteren til 250N∙cm.
