Zestaw osony przeciwsonecznej monitora X25 lub X30

Zdejmij foli ochronn z 2 paskw klejcych.

U paski na grnej powierzchni monitora zraszacza w sposb pokazany na Figure 2.

Mocno docinij paski klejce do grnej powierzchni monitora.

Figure 2

1. 51mm
2. Paski klejce
3. Monitor zraszacza X25 (tylna strona)

Zdejmij foli ochronn z 2 paskw klejcych.

U paski klejce na tylnej powierzchni monitora zraszacza w sposb pokazany na Figure 3.

Mocno docinij paski klejce do tylnej powierzchni monitora.

Figure 3

1. 51mm
2. 13mm
3. Paski klejce
4. Monitor zraszacza X30 (tylna strona)

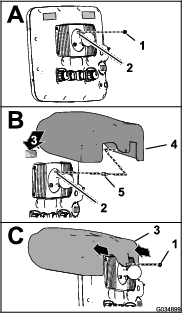

Na tylnej ciance monitora zraszacza ustawionego tak, aby 2 zcza (26-stykowe) byy skierowane w d odkr grn nakrtk zabezpieczajc (5mm) z koka gwintowanego przy uchwycie przegubu kulowego (A na Figure 4).

Figure 4

1. Nakrtka zabezpieczajca (5 mm)
2. Koek gwintowany — 5 mm (monitor zraszacza przy uchwycie przegubu kulowego)
3. Osona wywietlacza
4. Koek gwintowany dystansowy

Na warstw rodka do zabezpieczania gwintw (wasnoci kapilarne — rednio-trudno demontowalny) na cz koka gwintowanego dystansowego z gwintem wewntrznym (Figure 5).

Figure 5

1. rodek do zabezpieczania gwintw (wasnoci kapilarne — rednio-trudno demontowalny) — cz koka gwintowanego dystansowego z gwintem wewntrznym
2. rodek do zabezpieczania gwintw (wasnoci kapilarne — rednio-trudno demontowalny) — gwint zewntrzny

Nakr koek dystansowy na koek gwintowany przy uchwycie przegubu kulowego (B na Figure 4) i dokr koek gwintowany dystansowy z momentem 250N∙cm.

Na warstw rodka do zabezpieczania gwintw (wasnoci kapilarne — rednio-trudno demontowalny) na cz koka gwintowanego dystansowego z gwintem zewntrznym (Figure 5).

Zdejmij foli ochronn z 2 paskw klejcych przyklejonych w kroku Nakadanie paskw klejcych na monitor zraszacza X25.

Ustaw otwr w osonie wywietlacza rwno z gwintem koka dystansowego gwintowanego (B na Figure 4).

Zamocuj oson do monitora (C na Figure 4) uywajc nakrtki zabezpieczajcej (5mm) odkrconej w kroku 1.

Note: Docinij miejsca na grnej powierzchni osony, pod ktrymi znajduj si paski klejce.

Dokr nakrtk z momentem 250N∙cm.

Na tylnej ciance monitora zraszacza ustawionego tak, aby 2 zcza (26-stykowe) byy skierowane w d odkr grn nakrtk zabezpieczajc (5mm) z koka gwintowanego przy uchwycie przegubu kulowego (A na Figure 6).

Figure 6

1. Nakrtka zabezpieczajca (5 mm)
2. Koek gwintowany — 5 mm (monitor zraszacza przy uchwycie przegubu kulowego)
3. Folia ochronna (pasek klejcy)
4. Osona wywietlacza
5. Koek gwintowany dystansowy

Na warstw rodka do zabezpieczania gwintw (wasnoci kapilarne — rednio-trudno demontowalny) na cz koka gwintowanego dystansowego z gwintem wewntrznym (Figure 7).

Figure 7

1. rodek do zabezpieczania gwintw (wasnoci kapilarne — rednio-trudno demontowalny) — cz koka gwintowanego dystansowego z gwintem wewntrznym
2. rodek do zabezpieczania gwintw (wasnoci kapilarne — rednio-trudno demontowalny) — gwint zewntrzny

Nakr koek dystansowy na koek gwintowany przy uchwycie przegubu kulowego (B na Figure 6) i dokr koek gwintowany dystansowy z momentem 250N∙cm.

Na warstw rodka do zabezpieczania gwintw (wasnoci kapilarne — rednio-trudno demontowalny) na cz koka gwintowanego dystansowego z gwintem zewntrznym (Figure 7).

Zdejmij foli ochronn z 2 paskw klejcych (B na Figure 6) przyklejonych w kroku Nakadanie paskw klejcych na monitor zraszacza X30.

Ustaw otwr w osonie wywietlacza rwno z gwintem koka dystansowego gwintowanego (B na Figure 6).

Zamocuj oson do monitora (C na Figure 6) uywajc nakrtki zabezpieczajcej (5 mm) odkrconej w kroku 1.

Note: Docinij naroa osony znajdujce si nad 2 paskami klejcymi.

Dokr nakrtk z momentem 250N∙cm.
