Kit de viseira de monitor X25 ou X30

Retire a parte de trs das tiras adesivas.

Na parte superior do monitor de pulverizao, alinhe as tiras adesivas ao monitor de pulverizao como se mostra na Figure 2.

Pressione firmemente as tiras adesivas parte superior do monitor

Figure 2

1. 51mm
2. Tiras adesivas
3. Monitor de pulverizao X25 (parte de trs)

Retire a parte de trs das tiras adesivas.

Na parte de trs do monitor de pulverizao, alinhe as tiras adesivas ao monitor de pulverizao como se mostra na Figure 3.

Pressione firmemente as tiras adesivas parte de trs do monitor.

Figure 3

1. 51mm
2. 13mm
3. Tiras adesivas
4. Monitor de pulverizao X30 (parte de trs)

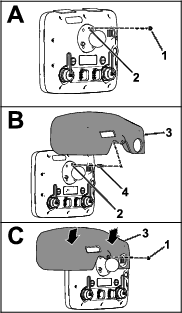

Na traseira do monitor de pulverizao e com os 2 conectores (26 pinos) alinhados para baixo, retire a porca de bloqueio superior (5mm) do pino para a unio articulada esfrica (A de Figure 4).

Figure 4

1. Porca de bloqueio (5mm)
2. Pino – 5 mm (monitor de pulverizao na unio articulada esfrica)
3. Cobertura do mostrador
4. Salincia roscada

Aplique um revestimento de composto de fixao da rosca (capilaridade – fora mdia a elevada) nas roscas para a poro da porca da salincia roscada (Figure 5).

Figure 5

1. Composto de fixao da rosca (capilaridade – fora mdia a elevada) – roscas da porca da salincia roscada
2. Composto de fixao da rosca (capilaridade – fora mdia a elevada) – roscas do pino

Enrosque a salincia no pino na unio articulada esfrica (B de Figure 4) e aperte a salincia com uma fora de 250Ncm.

Aplique um revestimento de composto de fixao da rosca (capilaridade – fora mdia a elevada) nas roscas para a poro do pino da salincia roscada (Figure 5).

Retire a parte de trs das tiras adesivas que aplicou em Aplicar as tiras adesiva ao monitor de pulverizao X25.

Alinhe o orifcio na cobertura do mostrador com a poro do pino da salincia roscada (B de Figure 4).

Monte a tampa no monitor (C de Figure 4) com a porca de bloqueio (5mm) que retirou no passo 1.

Note: Pressione as reas da parte superior do capot com as tiras adesivas por baixo.

Aperte a porca com uma fora de 250Ncm.

Na traseira do monitor de pulverizao e com os 2 conectores (26 pinos) alinhados para baixo, retire a porca de bloqueio superior (5mm) do pino para a unio articulada esfrica (A de Figure 6).

Figure 6

1. Porca de bloqueio (5mm)
2. Pino – 5mm (monitor de pulverizao na unio articulada esfrica)
3. Parte de trs (tira adesiva)
4. Cobertura do mostrador
5. Salincia roscada

Aplique um revestimento de composto de fixao da rosca (capilaridade – fora mdia a elevada) nas roscas para a poro da porca da salincia roscada (Figure 7).

Figure 7

1. Composto de fixao da rosca (capilaridade – fora mdia a elevada) – roscas da porca da salincia roscada
2. Composto de fixao da rosca (capilaridade – fora mdia a elevada) – roscas do pino

Enrosque a salincia no pino na unio articulada esfrica (B de Figure 6) e aperte a salincia com uma fora de 250Ncm.

Aplique um revestimento de composto de fixao da rosca (capilaridade – fora mdia a elevada) nas roscas para a poro do pino da salincia roscada (Figure 7).

Retire a parte de trs das tiras adesivas (B de Figure 6) que aplicou em Aplicar as tiras adesivas ao monitor de pulverizao X30.

Alinhe o orifcio na cobertura do mostrador com a poro do pino da salincia roscada (B de Figure 6).

Monte a tampa no monitor (C de Figure 6) com a porca de bloqueio (5mm) que retirou no passo 1.

Note: Pressione os cantos da cobertura que esto localizados acima das duas tiras adesivas.

Aperte a porca com uma fora de 250Ncm.
