X25- eller X30-skrmvisirsats

Ta bort skyddet frn de tv sjlvhftande remsorna.

Rikta in de sjlvhftande remsorna p ovansidan av sprutskrmen enligt Figure 2.

Tryck fast de sjlvhftande remsorna p ovansidan av skrmen.

Figure 2

1. 51mm
2. Sjlvhftande remsor
3. X25-sprutskrm (baksida)

Ta bort skyddet frn de tv sjlvhftande remsorna.

Rikta in de sjlvhftande remsorna p baksidan av sprutskrmen enligt Figure 3.

Tryck fast de sjlvhftande remsorna p baksidan av skrmen.

Figure 3

1. 51mm
2. 13mm
3. Sjlvhftande remsor
4. X30-sprutskrm (baksida)

P baksidan av sprutskrmen, och med de tv kontakterna (med 26stift) riktade nedt, tar du bort den vre lsmuttern (5mm) frn tappen fr kultappskopplingen (A i Figure 4).

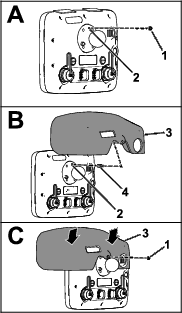

Figure 4

1. Lsmutter (5mm)
2. Tapp – 5mm (sprutskrm vid kultappskopplingen)
3. Displayhuv
4. Gngat avstndsstycke

Stryk p ett lager gnglsningslim (kapillrverkande – medelhg styrka) p gngorna fr mutterdelen av det gngade avstndsstycket (Figure 5).

Figure 5

1. Gnglsningslim (kapillrverkande – medelhg styrka) – muttergngorna p det gngade avstndsstycket
2. Gnglsningslim (kapillrverkande – medelhg styrka) – tappgngorna

Skruva in avstndsstycket i tappen till kultappskopplingen (B i Figure 4) och dra t avstndsstycket till 250Ncm.

Stryk p ett lager gnglsningslim (kapillrverkande – medelhg styrka) p gngorna fr tappdelen av det gngade avstndsstycket (Figure 5).

Ta bort skyddet frn de tv sjlvhftande remsorna som du satte fast i Montera de sjlvhftande remsorna p X25-sprutskrmen.

Rikta in hlet i displayhuven mot tappdelen av det gngade avstndsstycket (B i Figure 4).

Montera huven p skrmen (C i Figure 4) med lsmuttern (5mm) som du tog bort i steg 1.

Note: Tryck ner p platserna p huvens ovansida dr de sjlvhftande remsorna finns.

Dra t muttern till 250Ncm.

P baksidan av sprutskrmen, och med de tv kontakterna (med 26stift) riktade nedt, tar du bort den vre lsmuttern (5mm) frn tappen fr kultappskopplingen (A i Figure 6).

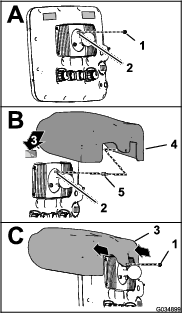

Figure 6

1. Lsmutter (5mm)
2. Tapp – 5mm (sprutskrm vid kultappskopplingen)
3. Skydd (sjlvhftande remsa)
4. Displayhuv
5. Gngat avstndsstycke

Stryk p ett lager gnglsningslim (kapillrverkande – medelhg styrka) p gngorna fr mutterdelen av det gngade avstndsstycket (Figure 7).

Figure 7

1. Gnglsningslim (kapillrverkande – medelhg styrka) – muttergngorna p det gngade avstndsstycket
2. Gnglsningslim (kapillrverkande – medelhg styrka) – tappgngorna

Skruva in avstndsstycket i tappen till kultappskopplingen (B i Figure 6) och dra t avstndsstycket till 250Ncm.

Stryk p ett lager gnglsningslim (kapillrverkande – medelhg styrka) p gngorna fr tappdelen av det gngade avstndsstycket (Figure 7).

Ta bort skyddet frn de tv sjlvhftande remsorna (B i Figure 6) som du satte fast i Montera de sjlvhftande remsorna p X30-sprutskrmen.

Rikta in hlet i displayhuven mot tappdelen av det gngade avstndsstycket (B i Figure 6).

Montera huven p skrmen (C i Figure 6) med lsmuttern (5mm) som du tog bort i steg 1.

Note: Tryck ned hrnen p huven som sitter ovanfr de tv sjlvhftande remsorna.

Dra t muttern till 250Ncm.
