X25 或 X30 监控器遮光板组件

撕下 2 个胶粘带的背面

如Figure 2 所示，在打药机监控器的顶部，将胶粘带与打药机监控器对齐。

将胶粘带压紧在打药机监控器的顶部。

Figure 2

1. 51mm
2. 胶粘带
3. X25 打药机监控器（背面）

撕下 2 个胶粘带的背面

如Figure 3 所示，在打药机监控器的背面，将胶粘带与打药机监控器对齐。

将胶粘带压紧在打药机监控器的背面。

Figure 3

1. 51mm
2. 13mm
3. 胶粘带
4. X30 打药机监控器（背面）

在打药机监控器的背面，让 2 个接头（26 针）向下对齐，从球形枢轴接头的双头螺栓上卸下顶部锁紧螺母（5mm）（Figure 4 中的 A）。

Figure 4

1. 锁紧螺母（5mm）
2. 双头螺栓——5mm（打药机监控器在球形枢轴接头上）
3. 显示器罩
4. 螺纹隔离柱

在螺纹隔离柱螺母部分的螺纹上抹一层防松螺纹油（低——中——高强度）（Figure 5）。

Figure 5

1. 防松螺母油（低——中——高强度）——螺纹隔离柱的螺母螺纹
2. 防松螺母油（低——中——高强度）——螺栓螺纹

将螺纹隔离柱旋回球形枢轴接头的双头螺栓（Figure 4 中的 B），上紧隔离柱扭矩至 250N∙cm。

在螺纹隔离柱螺栓部分的螺纹上抹一层防松螺纹油（低——中——高强度）（Figure 5）。

撕下在将胶粘带粘到 X25 打药机监控器 中粘贴的 2 个胶粘带的背面。

将显示器罩上的孔与螺纹隔离柱的螺栓部分对齐（Figure 4）。

使用之前在步骤 1 中卸下的锁紧螺母（5mm）将显示器罩安装到监控器上（Figure 4 中的 C）。

Note: 按压位于 2 个胶粘带上方的显示器罩的顶部区域。

上紧螺母扭矩至 250Ncm。

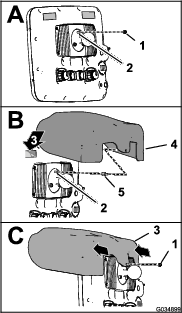

在打药机监控器的背面，让 2 个接头（26 针）向下对齐，从球形枢轴接头的双头螺栓上卸下顶部锁紧螺母（5mm）（Figure 6 中的 A）。

Figure 6

1. 锁紧螺母（5mm）
2. 螺栓——5mm（打药机监控器在球形枢轴接头上）
3. 背面（胶粘带）
4. 显示器罩
5. 螺纹隔离柱

在螺纹隔离柱螺母部分的螺纹上抹一层防松螺纹油（低——中——高强度）（Figure 7）。

Figure 7

1. 防松螺母油（低——中——高强度）——螺纹隔离柱的螺母螺纹
2. 防松螺母油（低——中——高强度）——螺栓螺纹

将螺纹隔离柱旋回球形枢轴接头的双头螺栓（Figure 6 中的 B），上紧隔离柱扭矩至 250N∙cm。

在螺纹隔离柱螺栓部分的螺纹上抹一层防松螺纹油（低——中——高强度）（Figure 7）。

撕下在将胶粘带粘到 X30 打药机监控器 中粘贴的 2 个胶粘带（Figure 6 中的 B）的背面。

将显示器罩上的孔与螺纹隔离柱的螺栓部分对齐（Figure 6）。

使用之前在步骤 Figure 6 中卸下的锁紧螺母（5mm）将显示器罩安装到监控器上（1 中的 C）。

Note: 按压位于 2 个胶粘带上方的显示器罩的角。

上紧螺母扭矩至 250Ncm。
