Hydraulikktanksett

Model No. 136-8544-Serial No. and Up

Model No. 136-8546-Serial No. and Up

Advarsel

CALIFORNIA

Proposition 65 Warning

Dette produktet inneholder et kjemikalie eller kjemikalier som staten California vet forårsaker kreft, fødselsdefekter eller forplantningsskade.

Montering

Klargjre maskinen

  1. Parker maskinen p en jevn flate.

  2. Sett p parkeringsbremsen.

  3. Sl av motoren og ta ut nkkelen.

  4. Koble fra batteriet. Se brukerhndboken for maskinen.

Fjerne tankmonteringsplateenheten

Advarsel

Hydraulisk olje som kommer ut under trykk, kan trenge gjennom huden og forrsake personskader.

  • Kontroller at alle hydraulikkslanger og ledninger er i god stand, og at alle hydrauliske koblinger og beslag er tette, fr det hydrauliske systemet settes under trykk.

  • Hold kropp og hender borte fra hull eller dyser som spryter ut hydraulikkvske under hyt trykk.

  • Bruk kartong eller papir til finne lekkasjer.

  • Fr du utfrer vedlikehold eller reparasjoner p det hydrauliske systemet, m du forsiktig slippe ut alt trykket.

  • Oppsk legehjelp yeblikkelig hvis olje kommer i direkte kontakt med huden.

Fare

Under visse forhold er drivstoff er meget brannfarlig og svrt eksplosivt. Brann eller eksplosjon forrsaket av drivstoff kan pfre deg og andre brannskader samt delegge eiendom.

  • Fyll opp drivstofftankene utendrs p et pent omrde nr motoren er kald. Trk opp eventuelt drivstoffsl.

  • Fyll aldri p drivstofftankene inni en lukket tilhenger.

  • Ryk aldri nr du hndterer drivstoff, og hold deg borte fra pen ild eller steder der drivstoffgass kan antennes av gnister.

  • Drivstoff m oppbevares p en godkjent kanne, utenfor barns rekkevidde. Kjp aldri mer drivstoff enn til 30dagers forbruk.

  • Ikke bruk maskinen uten at hele eksossystemet er p plass og i fungerende tilstand.

Fare

Under enkelte forhold ved fylling av drivstoff kan statisk elektrisitet utlses og fre til at gnister antenner drivstoffdamp. Brann eller eksplosjon forrsaket av drivstoff kan pfre deg og andre brannskader samt delegge eiendom.

  • Plasser alltid drivstoffbeholderne p bakken i god avstand fra sprederen fr du fyller drivstoff.

  • Ikke fyll opp drivstoffkannen inne i et kjrety eller p en lastebil eller tilhenger, fordi tepper eller presenninger kan isolere kannen og hemme utladning av eventuell statisk elektrisitet.

  • Nr dette lar seg gjre, skal utstyr tas ut av lastebilen eller tilhengeren og fylles med bensin mens hjulene str p bakken.

  • Hvis dette ikke lar seg gjre, bruker du en kanne til fylle maskinen med drivstoff mens den str p en lastebil eller tilhenger i stedet for fylle direkte fra pumpen.

  • Hvis du m fylle drivstoff direkte fra dysen p en drivstoffpumpe, skal dysen hele tiden vre i kontakt med kanten p drivstofftanken eller kannens pning, helt til pfyllingen er fullfrt.

Advarsel

Drivstoff kan fre til skader eller ddsfall hvis det svelges. Hvis du utsettes for damp fra drivstoff over lengre tid, kan dette fre til alvorlig skade og sykdom.

  • Unng innnding av damp fra drivstoff over lengre tid.

  • Hold ansiktet unna dyse og drivstofftankpning.

  • Hold drivstoffet unna yne og hud.

Se flgende figurer for denne prosedyren:

  • Greensmaster 3300- eller 3320-maskiner: Figure 1

  • Greensmaster 3400- eller 3420-maskiner: Figure 2

g224274

Figure 1

Tankmonteringsplateenhet – Greensmaster 3300/3320

  1. Tankmonteringsplateenhet
  2. Flenshodeskrue (2)
  3. Sugeslange (til girpumpe)
  4. Flat skive (2)
  5. Flenshodeskrue (2)
  6. Ramme
g224273

Figure 2

Tankmonteringsplateenhet – Greensmaster 3400/3420

  1. Tankmonteringsplateenhet
  2. Sugeslange (til girpumpe)
  3. Ramme
  4. Flenshodeskrue (4)
  5. Klemme (2)

  1. Tm hydraulikkvsken fullstendig fra hydraulikktanken gjennom girpumpesugeslangen oppi en egnet beholder.

  2. Merk hydraulikktankslangene for montering. Rengjr endene til hydraulikkslangene grundig fr slangene kobles fra tankkoblingene.

  3. Fjern slangeenhetene og O-ringene fra hydraulikktankkoblingene. La slangene tmmes i en passende beholder. Sett rene hetter eller plugger p de frakoblede slangene og koblingene for forhindre kontaminering.

  4. Utfr flgende trinn for tmme drivstofftanken:

    1. Steng drivstoffavstengingsventilen under drivstofftanken. Se maskinens brukerhndbok.

    2. Koble fra drivstofforsyningsslangen ved drivstoffilteret, og tapp eventuelt gjenvrende drivstoff fra drivstoffilteret inn i en egnet beholder.

    3. Plasser enden av drivstoffslangen i en egnet beholder for tmming av tanken.

    4. pne drivstoffavstengingsventilen for tmme tanken, og lukk deretter ventilen.

  5. Koble fra eventuelle andre slanger som kobler drivstofftanken til drivstoffsystemet.

  6. Hvis maskinen er utstyrt med en lekkasjedetektortank, skal du koble maskinens ledningssatskontakter fra oljenivsensoren og solenoidspolen.

    Note: Se Figure 3 i Fjerne lekkasjedetektortanken for plasseringen av oljenivsensoren og solenoidspolen.

  7. Fjern de fire flenshodeskruene som fester tankmonteringsplateenheten til maskinrammen.

  8. F noen til hjelpe deg med lfte tankmonteringsplateenheten fra maskinrammen.

Fjerne hydraulikktanken

Fjerne lekkasjedetektortanken

Maskiner utstyrt med en lekkasjedetektortank

Se Figure 3 for denne prosedyren.

  1. Fjern de fire hodeskruene, flate skivene, neoprenskivene og avstandsstykkene som fester lekkasjedetektortanken til hydraulikktanken.

  2. Rengjr overlpsslangekoblingen og mothakekoblingen p hydraulikktanken grundig. Lsne slangeklemmen, og koble overlpsslangen fra mothakekoblingen.

  3. Lft lekkasjedetektortanken litt, og rengjr ventilslangeknutepunktet p 90° solenoidventilkoblingen. Lsne slangeklemmen, og koble fra ventilslangen fra 90° solenoidventilkoblingen.

  4. Fjern lekkasjedetektortankenheten fra maskinen.

  5. Rengjr lekkasjedetektortanken og tankkomponentene med rent lsemiddel.

    Note: Kontroller tanken for lekkasjer, sprekker og annen skade.

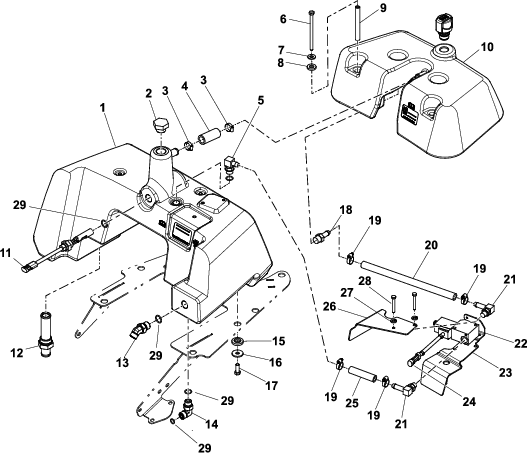

g224431

Figure 3

Oversikt over hydraulikktanksystem – utstyrt med lekkasjedetektortank

  1. Hydraulikktank
  2. Pluggkobling
  3. Slangeklemme
  4. Overlpsslange
  5. 90° hydraulikkobling
  6. Hodeskrue
  7. Flat skive
  8. Neoprenskive
  9. Avstandsstykke
  10. Lekkasjedetektortank
  11. Oljenivsensor
  12. Sugefilter
  13. 45° hydraulikkobling
  14. 90° vinklet hydraulikkobling
  15. Flensfring
  16. Flat skive
  17. Hodeskrue
  18. Rett mothakekobling
  19. Slangeklemme
  20. Ventilslange
  21. 90° solenoidventilkobling
  22. Solenoidventilenhet
  23. Deksel
  24. Solenoidventilkobling
  25. Tankslange
  26. Skyddbrakett
  27. Lseskive
  28. Hodeskrue
  29. O-ring

Fjerne dekselet over hydraulikktanken

Maskiner utstyrt med et deksel over hydraulikktanken

Se Figure 4 for denne prosedyren.

  1. Fjern de fire hodeskruene, flate skivene, neoprenskivene og avstandsstykkene som fester tankdekselet til hydraulikktanken.

  2. Lsne slangeklemmen ved overlpsslangen og mothakekoblingen for hydraulikktanken, og koble slangen fra mothakekoblingen.

  3. Fjern tankdekslet from tankmonteringsplateenheten.

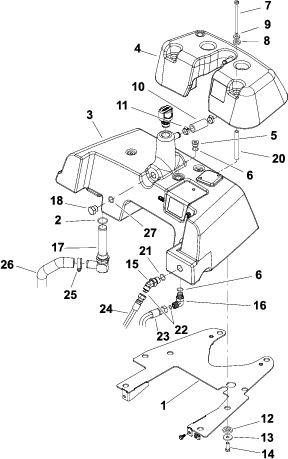

g224432

Figure 4

Oversikt over hydraulikktanksystemet – tankdeksel montert

  1. Tankmonteringsplate
  2. O-ring
  3. Hydraulikktank
  4. Tankdeksel
  5. Plugg
  6. O-ring
  7. Hodeskrue
  8. Neoprenskive
  9. Flat skive
  10. Overlpsslange
  11. Slangeklemme
  12. Flensfring
  13. Flat skive
  14. Hodeskrue
  15. 45° hydraulikkobling
  16. 90° vinklet hydraulikkobling
  17. Sugefilter
  18. Plugg
  19. Ventilator
  20. Avstandsstykke
  21. O-ring
  22. O-ring
  23. Hydraulikkslange
  24. Hydraulikkslange
  25. Slangeklemme
  26. Sugeslange

Fjerne drivstofftanken

  1. Fjern de fire hodeskruene, flate skivene og flensbssingene som fester drivstofftanken til tankmonteringsplaten (Figure 5).

    g224443

    Figure 5

    1. Drivstofftank
    2. Tankmonteringsplate
    3. Flensfring
    4. Flat skive
    5. Hodeskrue

  2. Fjern drivstofftanken fra monteringsplaten.

Fjerne solenoidventilenheten for lekkasjedetektor

Maskiner utstyrt med en lekkasjedetektortank

Se Figure 3 for denne prosedyren.

  1. Fjern 90° hydraulikkobling fra hydraulikktanken. Merk deg retningen p koblingen for montering.

  2. Fjern de to hodeskruene og lseskivene som fester solenoidventilenheten til hydraulikktanken.

  3. Fjern solenoidventilenheten, skyddbraketten og dekselet fra hydraulikktanken.

Fjerne den eksisterende hydraulikktanken

Se Figure 3 eller Figure 4 for denne prosedyren.

  1. Fjern de fire hodeskruene, flate skivene og flensbssingene som fester hydraulikktanken til tankmonteringsplaten.

  2. Fjern den eksisterende hydraulikktanken fra monteringsplaten.

  3. Hvis maskinen er utstyrt med en lekkasjedetektortank, fjern oljenivsensoren fra hydraulikktanken. Fjern O-ringen fra sensoren.

Trimme og montere monteringsplaten

  1. Trim 2,3mm p hver side av monteringsplaten.

    • For Greensmaster 3300- eller 3320-maskiner, se Figure 6.

    • For Greensmaster 3400- eller 3420-maskiner, se Figure 7.

  2. Bruk flenshodeskruene som du fjernet tidligere i Fjerne tankmonteringsplateenheten, til montere monteringsplaten p maskinrammen.

g224252

Figure 6

Monteringsplate – Greensmaster 3300-/3320-maskiner

  1. 25,7cm
  2. 2,3mm
  3. 14cm
g224249

Figure 7

Monteringsplate – Greensmaster 3400-/3420-maskiner

  1. 2,3mm
  2. 5,1cm
  3. 16,5cm

Montere hydraulikktanken

Deler som er nødvendige for dette trinnet:

Hydraulikktank1
Peilestav1

Montere hydraulikktanken

Se Figure 3 eller Figure 4 for denne prosedyren.

  1. Fjern hettene og pluggene fra de frakoblede hydraulikkslangene og tankkoblingene.

  2. Smr og plasser de nye O-ringene p alle fjernede koblinger. Monter hydraulikkoblingene p tankpningene.

    Note: Bruk merkene du lagde under fjerningen for korrekt montering av hydraulikkledningene p tankkoblingene.

    • Stram til 45° hydraulikkoblingen med et moment p 23–28Nm.

    • Stram til 90° vinklet hydraulikkobling med et moment p 41–51Nm.

    • Trekk til sugefilter med et moment p 95–108Nm.

  3. Hvis maskinen er utstyrt med lekkasjedetektortank, monter oljenivsensoren i tanken, pse at pilen p sensoren peker nedover (Figure 8). Trekk til sensormutteren med et moment p 12,5–15,8Nm.

    g224288

    Figure 8

    1. Sensorpil
    2. Oljenivsensor

  4. Posisjoner hydraulikktanken p tankmonteringsplaten.

  5. Pfr Anti-Seize-middel p gjengene p de fire hodeskruene.

  6. Fest hydraulikktanken til tankmonteringsplaten med fire hodeskruer, flate skiver og flensbssinger.

  7. Trekk til hodeskruene med et moment p 3–6Nm.

Montere drivstofftanken

  1. Fest drivstofftanken til tankmonteringsplaten med hodeskruene, de flate skivene og flensbssingene du fjernet tidligere. Se Figure 5 i Fjerne drivstofftanken.

  2. Koble til og fest alle drivstoffslangene.

Montere solenoidventilenheten for lekkasjedetektor

Maskiner utstyrt med en lekkasjedetektortank

Se Figure 3 i Fjerne lekkasjedetektortanken for denne prosedyren.

  1. Pfr Anti-Seize-middel p endegjengene til de to hodeskruene som brukes for feste solenoidventilenheten til hydraulikktanken.

  2. Plasser dekselet, solenoidventilenheten og skyddbraketten p hydraulikktanken. Plasser solenoidventilenheten slik at solenoidspolen er nrmere fronten av tanken.

  3. Fest solenoidventilenheten til hydraulikktanken med to hodeskruer og lseskiver. Trekk til hodeskruene med et moment p 3–7Nm.

  4. Monter 90° hydraulikkoblingen til hydraulikktanken.

  5. Stram til hydraulikkoblingen med et moment p 23–28Nm.

Montere lekkasjedetektortanken

Maskiner utstyrt med en lekkasjedetektortank

  1. Bruk en slangeklemme for koble ventilslangen til den rette koblingen med mothaker.

  2. Plasser lekkasjedetektortankenheten over hydraulikktanken, og koble ventilslangen til 90° solenoidventilkoblingen. Fest slangen til koblingen med en slangeklemme.

  3. Koble overlpsslangen til mothakekoblingen p lekkasjedetektortanken, og fest den med en slangeklemme.

  4. Pfr Anti-seize-smremiddel p endegjengene til de fire hodeskruene som fester lekkasjedetektortanken til hydraulikktanken.

    Important: Ikke trekk til hodeskruene for hardt nr du fester lekkasjedetektortanken til hydraulikktanken. Gjengene i tanken kan skades.

  5. Fest lekkasjedetektortanken til hydraulikktanken med fire hodeskruer, avstandsstykker, neoprenskiver og flate skiver.

  6. Trekk til hodeskruene med et moment p 3–6Nm.

  7. Kutt peilestaven ved den angitte kuttelinjen p 9,5cm, som vist i Figure 9, og sett deretter peilestaven p plass i pningen p lekkasjedetektortanken.

    g224251

    Figure 9

    1. 9,5cm
    2. Kutt peilestaven her.

Montere hydraulikktankdekselet

Maskiner utstyrt med et deksel over hydraulikktanken

Se Figure 4 i Fjerne dekselet over hydraulikktanken for denne prosedyren.

  1. Plasser tankdekselet p toppen av hydraulikktanken.

  2. Koble overlpsslangen til mothakekoblingen p hydraulikktanken, og fest den med en slangeklemme.

  3. Pfr Anti-Seize-middel p gjengene p de fire hodeskruene. Fest tankdekselet p hydraulikktanken med fire hodeskruer, avstandsstykker, flate skiver og neoprenskiver.

  4. Trekk til hodeskruene med et moment p 3–6Nm.

  5. Monter den nye peilestaven p hydraulikktankpningen.

Fullfre monteringen

  1. pne drivstofftankens drivstoffavstengingsventil.

  2. Fyll drivstofftanken med drivstoff. Se maskinens brukerhndbok.

  3. Fyll hydraulikktanken med ny hydraulikkvske. Se maskinens brukerhndbok.

  4. Hvis maskinen har en montert lekkasjedetektortank:

    1. Koble oljenivsensor-ledningskontakten til maskinens ledningssats.

    2. Pse at lekkasjedetektorsystemet fungerer. Se maskinens brukerhndbok

  5. Koble til batteriet. Se brukerhndboken.
