Hydraultankssats

Model No. 136-8544-Serial No. and Up

Model No. 136-8546-Serial No. and Up

Varning

CALIFORNIA

Proposition 65 Warning

Den här produkten innehåller en eller flera kemikalier som av den amerikanska delstaten Kalifornien anses orsaka cancer, fosterskador och andra fortplantningsskador.

Montering

Frbereda maskinen

  1. Parkera maskinen p en plan yta.

  2. Koppla in parkeringsbromsen.

  3. Stng av motorn och ta ut nyckeln.

  4. Koppla loss batteriet. Se maskinens bruksanvisning.

Ta bort tankens fstplattemontering

Varning

Hydraulolja som lcker ut under tryck kan trnga in i huden och orsaka skada.

  • Kontrollera att alla hydrauloljeslangar och -ledningar r i gott skick och att alla hydraulanslutningar och -kopplingar r ordentligt tdragna innan hydraulsystemet tryckstts.

  • Hll kropp och hnder borta frn smlckor eller munstycken som sprutar ut hydraulvtska under hgtryck.

  • Anvnd en kartong- eller pappersbit fr att hitta hydraullckor.

  • Ltta p allt tryck i hydraulsystemet p ett skert stt innan ngot arbete utfrs i hydraulsystemet.

  • Sk lkare omedelbart om du trffas av en strle hydraulvtska och vtskan trnger in i huden.

Fara

Under vissa frhllanden r brnsle extremt brandfarligt och mycket explosivt. Brand eller explosion i brnsle kan orsaka brnnskador och materiella skador.

  • Fyll tanken p en ppen plats utomhus, nr motorn r kall. Torka upp utspillt brnsle.

  • Fyll aldrig p brnsletanken i en sluten slpvagn.

  • Rk aldrig nr du handskas med bensin och hll dig borta frn ppen eld eller platser dr bensinngor kan antndas av gnistor.

  • Frvara brnslet i en godknd dunk och hll den utom rckhll frn barn. Kp aldrig mer brnsle n vad som gr t inom en mnad.

  • Kr inte maskinen utan att hela avgassystemet r p plats och i vl fungerande skick.

Fara

Vid tankning under vissa frhllanden kan statisk elektricitet frigras och orsaka gnistor som kan antnda bensinngorna. Brand eller explosion i brnsle kan orsaka brnnskador och materiella skador.

  • Stll alltid brnsledunkar p marken en bit bort frn ditt fordon fre pfyllning.

  • Fyll inte p brnsledunkar inne i ett fordon eller p lastbilsflak eller slp, eftersom plastmattor och liknande kan isolera dunken och frlnga urladdningstiden fr statisk elektricitet.

  • Lasta av maskinen frn lastbilen eller slpet om s r praktiskt mjligt och fyll p brnsle nr maskinen str p marken.

  • Fyll p maskinen frn en dunk hellre n med munstycket p en brnslepump om det inte r mjligt att lasta av maskinen frn lastbilen eller slpet.

  • Om tankning mste ske frn brnslepump ska du hela tiden ha kontakt mellan munstycket p brnslepumpen och kanten p tank- eller dunkppningen tills tankningen r klar.

Varning

Brnsle r skadligt eller ddligt om det frtrs. Lngre exponering fr brnslengor kan orsaka allvarliga skador och sjukdom.

  • Undvik att andas in brnslengor under en lngre tid.

  • Hll ansiktet borta frn munstycket och brnsletankens ppning.

  • Hll brnsle borta frn gon och hud.

Se fljande figurer fr detta frfarande:

  • Greensmaster 3300- eller 3320-maskiner: Figure 1

  • Greensmaster 3400- eller 3420-maskiner: Figure 2

g224274

Figure 1

Tankens fstplattemontering – Greensmaster 3300/3320

  1. Tankens fstplattemontering
  2. Flnsskruv (2)
  3. Sugslang (till kugghjulspump)
  4. Planbricka (2)
  5. Flnsskruv (2)
  6. Ram
g224273

Figure 2

Tankens fstplattemontering – Greensmaster 3400/3420

  1. Tankens fstplattemontering
  2. Sugslang (till kugghjulspump)
  3. Ram
  4. Flnsskruv (4)
  5. Klmma (2)

  1. Tm ut all vtska i hydraultanken i en lmplig behllare med hjlp av kugghjulspumpens sugslang.

  2. Mrk hydraultanksslangarna fr att underltta monteringen. Rengr hydraulslangarnas ndar noga innan du lossar slangarna frn tankens kopplingar.

  3. Ta bort slangmonteringarna och O-ringarna frn hydraultankskopplingarna. Tm slangarna i en lmplig behllare. Stt p rena lock eller pluggar p de slangar och kopplingar som kopplats loss fr att frhindra kontaminering.

  4. Utfr fljande steg fr att tappa ur brnsletanken:

    1. Stng brnslekranen nedanfr brnsletanken. Se maskinens bruksanvisning.

    2. Lossa brnsletillfrselslangen vid brnslefiltret och tappa ur allt brnsle som finns i brnslefiltret och brnsleslangen i en lmplig behllare.

    3. Placera nden av brnsleslangen i en lmplig behllare fr att tappa ur tanken.

    4. ppna brnslekranen fr att tmma tanken och stng sedan kranen.

  5. Lossa alla andra slangar som eventuellt dragits mellan brnsletanken och brnslesystemet.

  6. Om maskinen r utrustad med en lckagedetektortank kopplar du loss maskinens kabelanslutningar frn oljenivsensorn och magnetventilspolen.

    Note: Information om oljenivsensorns och magnetventilspolens placering finns i Figure 3 i Ta bort lckagedetektortanken.

  7. Ta bort de fyra flnsskruvarna som fster tankens fstplattemontering vid maskinramen.

  8. Be ngon annan att hjlpa dig att lyfta av tankens fstplattemontering frn maskinramen.

Ta bort hydraultanken

Ta bort lckagedetektortanken

Maskiner utrustade med en lckagedetektortank

Se Figure 3 fr detta frfarande.

  1. Ta bort de fyra huvudskruvar, planbrickor, neoprenbrickor och distansbrickor som fster lckagedetektortanken vid hydraultanken.

  2. Rengr noga expansionsslangens koppling och hydraultankens hulling. Lossa slangklmman och koppla bort expansionsslangen frn tankens hulling.

  3. Lyft lckagedetektortanken ngot och rengr ventilslangens koppling vid den 90-gradiga magnetventilkopplingen. Lossa slangklmman och koppla bort ventilslangen vid den 90-gradiga magnetventilkopplingen.

  4. Ta bort lckagedetektortanken frn maskinen.

  5. Rengr lckagedetektortanken och tankens delar med rent lsningsmedel.

    Note: Kontrollera att tanken inte har ngra lckor, sprickor eller andra skador.

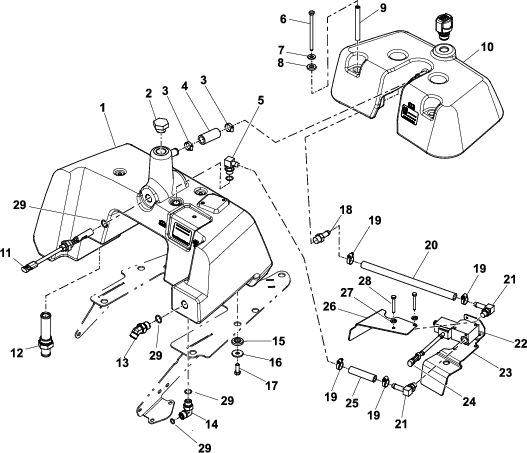

g224431

Figure 3

versikt ver hydraultankssystemet – utrustat med lckagedetektortank

  1. Hydraultank
  2. Pluggkoppling
  3. Slangklmma
  4. Expansionsslang
  5. 90-gradig hydraulkoppling
  6. Huvudskruv
  7. Planbricka
  8. Neoprenbricka
  9. Distansbricka
  10. Lckagedetektortank
  11. Oljenivsensor
  12. Filter
  13. 45-gradig hydraulkoppling
  14. 90-gradig vinklad hydraulkoppling
  15. Flnsbussning
  16. Planbricka
  17. Huvudskruv
  18. Rak hullingfrsedd koppling
  19. Slangklmma
  20. Ventilslang
  21. 90-gradig magnetventilkoppling
  22. Magnetventilmontering
  23. Kpa
  24. Magnetventilkoppling
  25. Tankslang
  26. Fste fr skydd
  27. Lsbricka
  28. Huvudskruv
  29. O-ring

Ta bort hydraultankens kpa

Maskiner utrustade med en hydraultankskpa

Se Figure 4 fr detta frfarande.

  1. Ta bort de fyra huvudskruvar, planbrickor, neoprenbrickor och distansbrickor som fster tankkpan vid hydraultanken.

  2. Lossa slangklmman vid expansionsslangen och hydraultankshullingen och koppla loss slangen frn hullingen.

  3. Ta bort tankkpan frn tankfsteplattemonteringen.

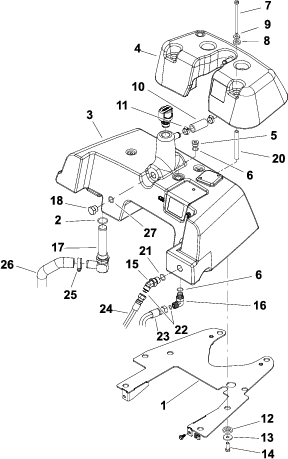

g224432

Figure 4

versikt ver hydraultankssystemet – utrustat med tankkpa

  1. Tankens fstplatta
  2. O-ring
  3. Hydraultank
  4. Tankkpa
  5. Plugg
  6. O-ring
  7. Huvudskruv
  8. Neoprenbricka
  9. Planbricka
  10. Expansionsslang
  11. Slangklmma
  12. Flnsbussning
  13. Planbricka
  14. Huvudskruv
  15. 45-gradig hydraulkoppling
  16. 90-gradig vinklad hydraulkoppling
  17. Filter
  18. Plugg
  19. Ventilator
  20. Distansbricka
  21. O-ring
  22. O-ring
  23. Hydraulslang
  24. Hydraulslang
  25. Slangklmma
  26. Sugslang

Ta bort brnsletanken

  1. Ta bort de fyra huvudskruvar, planbrickor och flnsbussningar som fster brnsletanken vid fstplattan (Figure 5).

    g224443

    Figure 5

    1. Brnsletank
    2. Tankens fstplatta
    3. Flnsbussning
    4. Planbricka
    5. Huvudskruv

  2. Ta bort brnsletanken frn fstplattan.

Ta bort lckagedetektorns magnetventilmontering

Maskiner utrustade med en lckagedetektortank

Se Figure 3 fr detta frfarande.

  1. Ta bort den 90-gradiga hydraulkopplingen frn hydraultanken. Observera kopplingarnas inriktning fr senare montering.

  2. Ta bort de tv huvudskruvar och lsbrickor som fster magnetventilsmonteringen vid hydraultanken.

  3. Ta bort magnetventilsmonteringen, skyddsfstet och kpan frn hydraultanken.

Ta bort den befintliga hydraultanken

Se Figure 3 eller Figure 4 fr detta frfarande.

  1. Ta bort de fyra huvudskruvar, planbrickor och flnsbussningar som fster hydraultanken vid tankens fstplatta.

  2. Ta bort den befintliga hydraultanken frn fstplattan.

  3. Om maskinen r utrustad med en lckagedetektortank tar du bort oljenivsensorn frn hydraultanken. Ta bort O-ringen frn sensorn.

Anpassa och montera fstplattan

  1. Ta bort 2,3mm i varje sida av fstplattan.

    • Greensmaster 3300- eller 3320-maskiner: se Figure 6.

    • Greensmaster 3400- eller 3420-maskiner: se Figure 7.

  2. Anvnd de flnsskruvar som du tog bort tidigare i Ta bort tankens fstplattemontering och montera fstplattan p maskinramen.

g224252

Figure 6

Fstplatta – Greensmaster 3300-/3320-maskiner

  1. 25,7cm
  2. 2,3mm
  3. 14cm
g224249

Figure 7

Fstplatta – Greensmaster 3400-/3420-maskiner

  1. 2,3mm
  2. 5,1cm
  3. 16,5 cm

Montera hydraultanken

Delar som behövs till detta steg:

Hydraultank1
Oljesticka1

Montera hydraultanken

Se Figure 3 eller Figure 4 fr detta frfarande.

  1. Ta bort locken eller pluggarna frn de hydraulslangar och tankkopplingar som lossats.

  2. Smrj nya O-ringar och placera dem p alla kopplingar som tagits bort. Montera hydraulkopplingarna i tankppningarna.

    Note: Anvnd de etiketter du gjorde vid demonteringen fr att montera hydraulslangarna p tankens kopplingar p rtt stt.

    • Dra t hydraulkopplingen till 23–28Nm.

    • Dra t hydraulkopplingen till 41–51Nm.

    • Dra t filtret till 95–108Nm.

  3. Om maskinen r utrustad med en lckagedetektortank monterar du oljenivsensorn i tanken och kontrollerar att pilen p sensorn pekar nedt (Figure 8). Dra t sensormuttern till 12,5–15,8Nm.

    g224288

    Figure 8

    1. Sensorpil
    2. Oljenivsensor

  4. Placera hydraultanken p tankens fstplatta.

  5. Applicera monteringssmrjmedel p de fyra huvudskruvarnas gngor.

  6. Fst hydraultanken vid tankens fstplatta med fyra huvudskruvar, planbrickor och flnsbussningar.

  7. Dra t huvudskruvarna till 3–6Nm.

Montera brnsletanken

  1. Fst brnsletanken vid tankens fstplatta med de huvudskruvar, planbrickor och flnsbussningar som du tog bort tidigare, se Figure 5 i Ta bort brnsletanken.

  2. Anslut alla brnsleslangar och fst dem.

Montera lckagedetektorns magnetventilmontering

Maskiner utrustade med en lckagedetektortank

Se Figure 3 i Ta bort lckagedetektortanken fr detta frfarande.

  1. Applicera monteringssmrjmedel p de yttre gngorna p de tv huvudskruvarna som anvnds fr att fsta magnetventilmonteringen vid hydraultanken.

  2. Placera kpan, magnetventilsmonteringen och skyddsfstet p hydraultanken. Rikta in magnetventilsmonteringen s att magnetventilspolen r nrmare tankens frmre nde.

  3. Fst magnetventilsmonteringen vid hydraultanken med tv huvudskruvar och lsbrickor. Dra t huvudskruvarna till 3–7Nm.

  4. Montera den 90-gradiga hydraulkopplingen p hydraultanken.

  5. Dra t hydraulkopplingen till 23–28Nm.

Montera lckagedetektortanken

Maskiner utrustade med en lckagedetektortank

  1. Anvnd en slangklmma fr att fsta ventilslangen vid den raka hullingfrsedda kopplingen.

  2. Placera lckagedetektortankmonteringen ver hydraultanken och anslut ventilslangen till den 90-gradiga magnetventilkopplingen. Fst slangen vid kopplingen med hjlp av en slangklmma.

  3. Anslut expansionsslangen till lckagedetektortankens hulling och fst med en slangklmma.

  4. Applicera monteringssmrjmedel p de yttre gngorna p de fyra huvudskruvarna som anvnds fr att fsta lckagedetektortanken vid hydraultanken.

    Important: Dra inte t huvudskruvarna fr hrt nr du fster lckagedetektortanken vid hydraultanken. Tankens gngor kan skadas.

  5. Fst lckagedetektortanken vid hydraultanken med fyra huvudskruvar, distansbrickor, neoprenbrickor och planbrickor.

  6. Dra t huvudskruvarna till 3–6Nm.

  7. Kapa oljestickan lngs markeringslinjen vid 9,5cm enligt Figure 9, och placera sedan oljestickan i lckagedetektortankens ppning.

    g224251

    Figure 9

    1. 9,5cm
    2. Kapa oljestickan hr.

Montera hydraultankens kpa

Maskiner utrustade med en hydraultankskpa

Se Figure 4 i Ta bort hydraultankens kpa fr detta frfarande.

  1. Stt tankkpan ovanp hydraultanken.

  2. Anslut expansionsslangen till hydraultankens hulling och fst den med en slangklmma.

  3. Applicera monteringssmrjmedel p de fyra huvudskruvarnas gngor. Fst tankkpan p hydraultanken med fyra huvudskruvar, distansbrickor, planbrickor och neoprenbrickor.

  4. Dra t huvudskruvarna till 3–6Nm.

  5. Placera den nya oljestickan i hydraultankens ppning.

Slutfra monteringen

  1. ppna brnsletankens brnslekran.

  2. Fyll p brnsle i brnsletanken. Se maskinens bruksanvisning.

  3. Fyll p ny hydraulvtska i hydraultanken. Se maskinens bruksanvisning.

  4. Om maskinen r utrustad med en lckagedetektortank:

    1. Anslut oljenivsensorns kablagekontakt till maskinens kablage.

    2. Kontrollera att lckagedetektorsystemet fungerar. Se maskinens bruksanvisning.

  5. Anslut batteriet. Se maskinens bruksanvisning.
