Hydrauliktankst

Model No. 136-8544-Serial No. and Up

Model No. 136-8546-Serial No. and Up

Advarsel

CALIFORNIA

Proposition 65 Warning

Dette produkt indeholder et eller flere kemikalier, der ifølge staten Californien er kræftfremkaldende og giver medfødte defekter eller forplantningsskader.

Opsætning

Klargring af maskinen

  1. Parker maskinen p en plan overflade.

  2. Aktiver parkeringsbremsen.

  3. Sluk motoren, og tag nglen ud.

  4. Frakobl batteriet. Se maskinens betjeningsvejledning.

Afmontering af tankmonteringspladen

Advarsel

Hydraulikvske, der slipper ud under tryk, kan trnge ind i huden og dermed forrsage personskader.

  • Srg for, at alle slanger og rr til hydraulikvske er i god stand, og at alle hydrauliske forbindelser og fittings slutter tt, fr der sttes tryk p hydrauliksystemet.

  • Hold din krop og hnder vk fra splithulslkager eller dyser, der sprjter hjtrykshydraulikvske ud.

  • Brug pap eller papir til at finde eventuelle hydrauliklkager.

  • Tag hele trykket af det hydrauliske system, fr der udfres arbejde p det.

  • Sg straks lgehjlp, hvis der sprjtes vske ind under huden.

Fare

Under visse forhold er brndstof meget brandfarligt og yderst eksplosivt. En brand eller eksplosion forrsaget af brndstof kan give dig eller andre forbrndinger samt medfre tingsskade.

  • Fyld brndstoftankene udendrs i et bent omrde, nr motoren er kold. Tr eventuelt spildt brndstof op.

  • Fyld aldrig brndstoftankene op inden i en lukket anhnger.

  • Ryg aldrig i forbindelse med hndtering af brndstof, og hold afstand til ben ild og steder, hvor brndstofdampe kan antndes af en gnist.

  • Opbevar brndstof i en godkendt beholder og utilgngeligt for brn. Kb aldrig benzin til mere end 30dages forbrug.

  • Betjen ikke maskinen, medmindre hele udstdningssystemet er p plads og i god driftsmssig stand.

Fare

Under visse omstndigheder kan der under pfyldning af brndstof udvikle sig statisk elektricitet, der kan antnde brndstofdampene. En brand eller eksplosion forrsaget af brndstof kan give dig eller andre forbrndinger samt medfre tingsskade.

  • Anbring altid brndstofbeholdere p jorden et stykke fra kretjet, fr pfyldningen pbegyndes.

  • Fyld ikke brndstofbeholdere inden i et kretj eller p en lastbil eller anhnger, da indvendige tpper eller plastikforinger i lastbiler kan isolere dunken og forsinke tabet af eventuel statisk elektricitet.

  • Nr det er praktisk muligt, skal udstyret fjernes fra lastbilen eller anhngeren og pfyldes brndstof, mens det har hjulene stende p jorden.

  • Hvis dette ikke er muligt, skal pfyldningen af udstyret finde sted p en lastbil eller anhnger med en brbar beholder i stedet for direkte fra brndstofstanderen.

  • Hvis det er ndvendigt at benytte benzinstanderen, skal mundstykket hele tiden vre i kontakt med kanten af bningen i brndstoftanken eller dunken, indtil pfyldningen er frdig.

Advarsel

Brndstof er farligt og kan vre ddbringende, hvis det indtages. Lngere tids udsttelse for dampe kan forrsage alvorlige skader og sygdomme.

  • Undg lngere tids indnding af dampe.

  • Hold ansigtet vk fra dysen og brndstoftankens bning.

  • Undg at f brndstof i jnene eller p huden.

Se de flgende illustrationer for denne procedure:

  • Greensmaster3300- eller 3320-maskiner: Figure 1

  • Greensmaster3400- eller 3420-maskiner: Figure 2

g224274

Figure 1

Tankmonteringsplade – Greensmaster 3300/3320

  1. Tankmonteringsplade
  2. Flangehovedskrue (2)
  3. Sugeslange (til tandhjulspumpe)
  4. Flad spndeskive (2)
  5. Flangehovedskrue (2)
  6. Stel
g224273

Figure 2

Tankmonteringsplade – Greensmaster 3400/3420

  1. Tankmonteringsplade
  2. Sugeslange (til tandhjulspumpe)
  3. Stel
  4. Flangehovedskrue (4)
  5. Klemme (2)

  1. Drn hydrauliktanken fuldstndigt for hydraulikvske ved at bruge tandhjulpumpens sugeslange og lade vsken lbe ud i en egnet beholder.

  2. Mrk hydrauliktankens slanger af hensyn til den senere montering. Rengr hydraulikslangernes ender grundigt, fr du kobler slangerne fra tankens fittings.

  3. Fjern slangesamlingerne og O-ringene fra hydrauliktankens fittings. Aftap slangerne ned i en egnet beholder. For at undg forurening skal du stte rene htter eller propper p de frakoblede slanger og fittings.

  4. Udfr flgende trin for at drne brndstoftanken:

    1. Luk brndstofafbryderventilen under brndstoftanken. Se maskinens betjeningsvejledning.

    2. Fjern brndstofforsyningsslangen ved brndstoffilteret, og drn brndstof i brndstoffilteret og brndstofslangerne ud i en egnet beholder.

    3. Placer brndstofslangens ende i en egnet beholder for at drne tanken.

    4. bn brndstofafbryderventilen for at drne tanken, og luk derefter ventilen igen.

  5. Frakobl alle vrige slanger, der forbinder brndstoftanken til brndstofsystemet.

  6. Hvis maskinen er udstyret med en lkagedetektortank, skal du frakoble stikkene i maskinens ledningsnet fra oliestandssensoren og magnetspolen.

    Note: Se Figure 3 i Afmontering af lkagedetektortanken for at finde oliestandssensorens og magnetspolens placering.

  7. Fjern de 4flangehovedskruer, der fastgr tankmonteringspladen til maskinens stel.

  8. F en hjlper til at assistere med at lfte tankmonteringspladen fri fra maskinens stel.

Afmontering af hydrauliktanken

Afmontering af lkagedetektortanken

Maskiner udstyret med en lkagedetektortank

Flg Figure 3 for denne procedure.

  1. Fjern de 4maskinskruer, flade spndeskiver, neoprenspndeskiver og afstandsbsninger, der fastgr lkagedetektortanken til hydrauliktanken.

  2. Rengr overlbsslangesamlingen og hydrauliktankens modhager grundigt. Lsn slangeklemmen, og frakobl overlbsslangen fra tankens modhager.

  3. Lft lkagedetektortanken en smule, og rengr ventilslangesamlingen ved 90°-magnetventilfittingen. Lsn slangeklemmen, og frakobl ventilslangen ved 90°-magnetventilfittingen.

  4. Afmonter lkagedetektortanken fra maskinen.

  5. Rengr lkagedetektortanken og tankens komponenter med rengrende oplsningsmiddel.

    Note: Efterse tanken for lkager, revner eller anden beskadigelse.

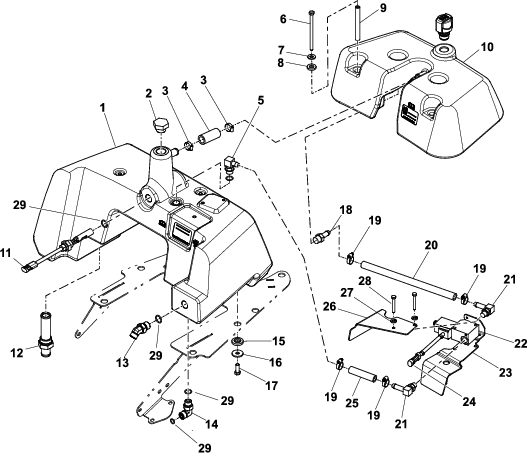

g224431

Figure 3

Oversigt over hydrauliktanksystemet – udstyret med lkagedetektortank

  1. Hydrauliktank
  2. Propfitting
  3. Slangeklemme
  4. Overlbsslange
  5. 90°-hydraulikfitting
  6. Maskinskrue
  7. Flad spndeskive
  8. Neoprenspndeskive
  9. Afstandsbsning
  10. Lkagedetektortank
  11. Oliestandssensor
  12. Strammer
  13. 45°-hydraulikfitting
  14. 90°-hydraulikknrr
  15. Flangebsning
  16. Flad spndeskive
  17. Maskinskrue
  18. Lige fitting med modhager
  19. Slangeklemme
  20. Ventilslange
  21. 90°-magnetventilfitting
  22. Magnetventilsamling
  23. Dksel
  24. Magnetventilkonnektor
  25. Tankslange
  26. Afskrmningsbeslag
  27. Lseskive
  28. Maskinskrue
  29. O-ring

Afmontering af hydrauliktankens dksel

Maskiner udstyret med et hydrauliktankdksel

Flg Figure 4 for denne procedure.

  1. Fjern de 4maskinskruer, flade spndeskiver, neoprenspndeskiver og afstandsbsninger, der fastgr tankdkslet til hydrauliktanken.

  2. Lsn slangeklemmen ved overlbsslangen og hydrauliktankens modhage, og kobl slangen fra modhagen.

  3. Fjern tankdkslet fra tankmonteringspladen.

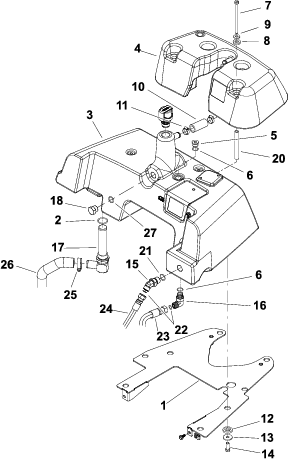

g224432

Figure 4

Oversigt over hydrauliktanksystemet – udstyret med tankdksel

  1. Tankmonteringsplade
  2. O-ring
  3. Hydrauliktank
  4. Tankdksel
  5. Prop
  6. O-ring
  7. Maskinskrue
  8. Neoprenspndeskive
  9. Flad spndeskive
  10. Overlbsslange
  11. Slangeklemme
  12. Flangebsning
  13. Flad spndeskive
  14. Maskinskrue
  15. 45°-hydraulikfitting
  16. 90°-hydraulikknrr
  17. Strammer
  18. Prop
  19. nderr
  20. Afstandsbsning
  21. O-ring
  22. O-ring
  23. Hydraulikslange
  24. Hydraulikslange
  25. Slangeklemme
  26. Sugeslange

Afmontering af brndstoftanken

  1. Fjern de 4maskinskruer, flade spndeskiver og flangebsninger, der fastgr brndstoftanken til tankmonteringspladen (Figure 5).

    g224443

    Figure 5

    1. Brndstoftank
    2. Tankmonteringsplade
    3. Flangebsning
    4. Flad spndeskive
    5. Maskinskrue

  2. Fjern brndstoftanken fra monteringspladen.

Afmontering af lkagedetektorens magnetventil

Maskiner udstyret med en lkagedetektortank

Flg Figure 3 for denne procedure.

  1. Fjern 90°-hydraulikfittingen fra hydrauliktanken. Lg mrke til fittingens retning med henblik p senere montering.

  2. Fjern de 2maskinskruer og lseskiver, der fastgr magnetventilen til hydrauliktanken.

  3. Afmonter magnetventilen, afskrmningsbeslaget og dkslet fra hydrauliktanken.

Afmontering af den eksisterende hydrauliktank

Flg Figure 3 eller Figure 4 for denne procedure.

  1. Fjern de 4maskinskruer, flade spndeskiver og flangebsninger, der fastgr hydrauliktanken til tankmonteringspladen.

  2. Fjern den eksisterende hydrauliktank fra monteringspladen.

  3. Hvis maskinen er udstyret med en lkagedetektortank, skal du fjerne oliestandssensoren fra hydrauliktanken. Kassr sensorens O-ring.

Beskring og montering af monteringspladen

  1. Skr 2,3mm af p begge sider af monteringspladen.

    • Se Figure 6 for Greensmaster3300- eller 3320-maskiner.

    • Se Figure 7 for Greensmaster3400- eller 3420-maskiner.

  2. Brug de flangehovedskruer, du fjernede i Afmontering af tankmonteringspladen, til at montere monteringspladen p maskinens stel.

g224252

Figure 6

Monteringsplade – Greensmaster 3300-/3320-maskiner

  1. 25,7cm
  2. 2,3mm
  3. 14cm
g224249

Figure 7

Monteringsplade – Greensmaster 3400-/3420-maskiner

  1. 2,3mm
  2. 5,1cm
  3. 16,5cm

Montering af hydrauliktanken

Dele, der skal bruges til dette trin:

Hydrauliktank1
Mlepind1

Montering af hydrauliktanken

Flg Figure 3 eller Figure 4 for denne procedure.

  1. Fjern htterne og propperne fra de frakoblede hydraulikslanger og tankfittings.

  2. Smr de nye O-ringe, og anbring dem p alle de afmonterede fittings. Monter hydraulikfittingsene i tankens bninger.

    Note: Brug de markeringer, du lavede under afmonteringsprocessen, til at montere hydraulikrrene p tankfittingsene.

    • Tilspnd 45°-fittingen til et moment p 23 til 28Nm.

    • Tilspnd 90°-hydraulikknrret til et moment p 41 til 51Nm.

    • Tilspnd strammeren til et moment p 95 til 108Nm.

  3. Hvis din maskine er udstyret med en lkagedetektortank, skal du montere oliestandssensoren i tanken og srge for, at pilen p sensoren peger nedad (Figure 8). Tilspnd sensormtrikken til et moment p 12,5 til 15,8Nm.

    g224288

    Figure 8

    1. Sensorens pil
    2. Oliestandssensor

  4. Anbring hydrauliktanken p tankmonteringspladen.

  5. Pfr anti-seize-middel p de 4maskinskruers gevind.

  6. Fastgr hydrauliktanken til tankmonteringspladen med de 4maskinskruer, flade spndeskiver og flangebsninger.

  7. Tilspnd maskinskruerne til et moment p 3 til 6Nm

Montering af brndstoftanken

  1. Brug de maskinskruer, flade spndeskiver og flangebsninger, som du fjernede tidligere, til at fastgre brndstoftanken til tankmonteringspladen. Se Figure 5 i Afmontering af brndstoftanken.

  2. Forbind og fastgr alle brndstofslanger.

Montering af lkagedetektorens magnetventil

Maskiner udstyret med en lkagedetektortank

Flg Figure 3 i Afmontering af lkagedetektortanken for denne procedure.

  1. Pfr anti-seize-middel p gevindene p de 2maskinskruer, du brugte til at fastgre magnetventilen til hydrauliktanken.

  2. Anbring dkslet, magnetventilen og afskrmningsbeslaget p hydrauliktanken. Placer magnetventilen, s magnetspolen er tttest p tankens forende.

  3. Fastgr magnetventilen til hydrauliktanken med 2maskinskruer og lseskiver. Tilspnd maskinskruerne til et moment p 3 til 7Nm.

  4. Monter 90°-hydraulikfittingen p hydrauliktanken.

  5. Tilspnd hydraulikfittingen til et moment p 23 til 28Nm.

Montering af lkagedetektortanken

Maskiner udstyret med en lkagedetektortank

  1. Brug en slangeklemme til at forbinde ventilslangen til den lige fitting med modhager.

  2. Anbring lkagedetektortanken over hydrauliktanken, og forbind ventilslangen til 90°-magnetventilenfittingen. Fastgr slangen til fittingen med en slangeklemme.

  3. Tilslut overlbsslangen til modhagen p lkagedetektortanken, og fastgr den med en slangeklemme.

  4. Pfr anti-seize-smremiddel p gevindene p de 4maskinskruer, der bruges til at fastgre lkagedetektortanken til hydrauliktanken.

    Important: Stram ikke maskinskruerne for meget, nr du fastgr lkagedetektortanken til hydrauliktanken. Dette kan beskadige gevindene i tanken.

  5. Fastgr lkagedetektortanken til hydrauliktanken med 4maskinskruer, afstandsbsninger, neoprenspndeskiver og flade spndeskiver.

  6. Tilspnd maskinskruerne til et moment p 3 til 6Nm.

  7. Beskr mlepinden i henhold til den markerede beskringslinje p 9,5cm som vist i Figure 9. St derefter mlepinden fast i lkagedetektortankens bning.

    g224251

    Figure 9

    1. 9,5cm
    2. Beskr mlepinden her.

Montering af hydrauliktankens dksel

Maskiner udstyret med et hydrauliktankdksel

Flg Figure 4 i Afmontering af hydrauliktankens dksel for denne procedure.

  1. Anbring tankdkslet verst p hydrauliktanken.

  2. Tilslut overlbsslangen til modhagen p hydrauliktanken, og fastgr den med en slangeklemme.

  3. Pfr anti-seize-middel p de 4maskinskruers gevind. Fastgr tankdkslet p hydrauliktanken med 4maskinskruer, afstandsbsninger, flade spndeskiver og neoprenspndeskiver.

  4. Tilspnd maskinskruerne til et moment p 3 til 6Nm.

  5. St den nye mlepind i hydrauliktankens bning.

Afslutning af monteringen

  1. bn brndstofafbryderventilen p brndstoftanken.

  2. Fyld brndstof p brndstoftanken. Se maskinens betjeningsvejledning.

  3. Fyld ny hydraulikvske p hydrauliktanken. Se maskinens betjeningsvejledning.

  4. Hvis din maskine er udstyret med en lkagedetektortank:

    1. Kobl oliestandssensorens ledningskonnektor til maskinens ledningsnet.

    2. Kontrollr, at lkagedetektorsystemet er i drift. Se maskinens betjeningsvejledning

  5. Tilslut batteriet. Se maskinens betjeningsvejledning.
