Kit de depsito do detetor de fugas

1. Estacione a mquina numa superfcie plana.

2. Engate o travo de estacionamento.

3. Desligue o motor e retire a chave.

4. Desligue a bateria; consulte o Manual do utilizador da mquina.

Important: Neste procedimento, ligue quaisquer linhas hidrulicas que estejam desligada para evitar a contaminao dos fluidos hidrulicos.

Note: Guarde quaisquer peas removidas para instalao posterior.

Consulte Figure 3 para obter este procedimento.

1. Coloque debaixo do conjunto da bomba um recipiente limpo suficientemente grande para recolher, pelo menos, 7,6 litros de fluido hidrulico drenado.

2. Prenda o tubo de entrada da bomba com uma braadeira e remova a braadeira de tubos que o prende ao conjunto da bomba (Figure 1).



   Figure 1

   1. Tubo de entrada da bomba
   2. Conjunto da bomba

3. Remova o tubo preso com a braadeira do conjunto da bomba e remova a braadeira para drenar cerca de 7,6 litros para dentro do recipiente colocado no passo 1.

4. Prenda o tubo de entrada da bomba com uma braadeira para interromper a drenagem.

5. Retire os quatro parafusos da tampa, anilhas planas, anilhas de neopreno e espaadores que prendem o depsito do detetor de fugas ao depsito hidrulico.

6. Limpe cuidadosamente a unio do tubo de escoamento e o entalhe do depsito do detetor de fugas de fluido hidrulico. Desaperte a braadeira de tubos e desligue o tubo de escoamento do entalhe do depsito do detetor de fugas.

7. Levante ligeiramente o depsito do detetor de fugas e remova a braadeira de tubos que prende o tubo da vlvula unio estriada reta no lado inferior do depsito do detetor de fugas existente.

8. Desaperte a unio estriada reta do lado inferior do depsito do detetor de fugas.

9. Para mquinas com recipiente de carbono fixado ao depsito do detetor de fugas:

   1. Faa deslizar o recipiente de carbono para fora do suporte do recipiente sob o depsito do detetor de fugas.

   2. Retire os dois parafusos de fixao do suporte do recipiente (Figure 2) e retire o suporte do recipiente do depsito.



      Figure 2

      1. Depsito do detetor de fugas existente
      2. Parafuso de fixao (2)
      3. Suporte do recipiente
      4. Recipiente de carbono

10. Remova o conjunto do depsito do detetor de fugas da mquina.

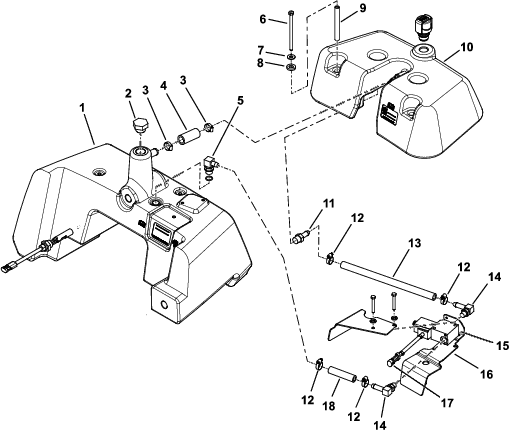

Figure 3

Viso geral do sistema do depsito hidrulico – depsito do detetor de fugas equipado

1. Depsito hidrulico
2. Unio do tampo
3. Braadeira de tubos (2)
4. Tubo de escoamento
5. Unio hidrulica de 90°
6. Parafuso
7. Anilha plana
8. Anilha de neopreno
9. Espaador
10. Depsito do detetor de fugas existente
11. Unio estriada reta
12. Braadeira de tubos (4)
13. Tubo da vlvula
14. Unio de cotovelo hidrulico de 90° (2)
15. Conjunto da vlvula do solenoide
16. Cobertura
17. Conector da vlvula do solenoide
18. Mangueira do depsito

1. Para mquinas com recipiente de carbono fixado ao depsito do detetor de fugas:

   1. Instale o suporte do recipiente (Figure 2) no depsito com os dois parafusos de fixao.

   2. Faa deslizar o recipiente de carbono para o suporte do recipiente sob o depsito do detetor de fugas.

2. Lubrifique e instale um novo O-ring na unio estriada reta removida no passo 8.

3. Instale a unio estriada reta no lado inferior do kit do depsito do detetor de fugas; aperte-a com 23 a 28 Nm.

4. Ligue o tubo da vlvula unio estriada reta e prenda-o com uma braadeira de tubos.

5. Ligue o tubo de escoamento ao entalhe do depsito do detetor de fugas e prenda-o com uma braadeira de tubos.

6. Aplique lubrificante antigripante s roscas de extremidade dos quatro parafusos da tampa utilizados para fixar o depsito do detetor de fugas ao depsito ao depsito hidrulico.

   Important: No aperte excessivamente os parafusos da tampa quando fixar o depsito do detetor de fugas ao depsito hidrulico. As roscas do depsito podem ficar danificadas.

7. Fixe o depsito do detetor de fugas ao depsito hidrulico com os quatro parafusos da tampa, espaadores, anilhas de neopreno e anilhas planas.

8. Aperte os parafusos da tampa com um binrio de 3 a 6Nm.

9. Corte a vareta at linha da marca de 9,5 cm como mostra a figura Figure 4, depois instale a vareta na abertura do depsito do detetor de fugas.



   Figure 4

   1. 9,5cm
   2. Corte a vareta aqui.

1. Encha o depsito hidrulico com fluido hidrulico drenado; consulte o Manual de utilizador da sua mquina.

2. Certifique-se de que o sistema do detetor de fugas est a funcionar; consulte o Manual de utilizador da sua mquina.

3. Ligue a bateria; consulte o Manual do utilizador da mquina.
