Sistema de travo auxiliar

1. Estacione a mquina numa superfcie plana.

2. Engate o travo de estacionamento.

3. Desligue o motor e retire a chave.

Figure 1

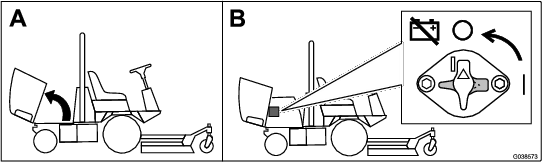

Rode o interruptor de desligar a bateria para a posio OFF (desligar) (Figure 2).

Figure 2

Peças necessárias para este passo:

1. Retire os seis parafusos do painel lateral e retire o painel lateral da consola (Figure 3).

   Note: Retire e guarde os parafusos.



   Figure 3

   1. Painel traseiro
   2. Parafuso
   3. Painel lateral

2. Retire os quatro parafusos do painel traseiro e retire o painel traseiro da consola (Figure 3).

3. Retire o tampo do painel de controlo e instale o interruptor (Figure 4).



   Figure 4

   1. Interruptor
   2. Autocolante de travo auxiliar
   3. Tampo

4. Cole o autocolante do travo auxiliar por cima do interruptor (Figure 4).

Peças necessárias para este passo:

1. Ligue a nova cablagem ao interruptor do travo auxiliar (Figure 5).



   Figure 5

   1. Ligue o conector de alimentao de luzes UE cablagem principal.
   2. Ligue ao interruptor de travo auxiliar.

2. Ligue a cablagem ao conector de alimentao de luzes UE no interior da consola (Figure 5).

3. Utilize os parafusos previamente removidos para instalar os paineis traseiro e lateral na consola (Figure 3).

4. Seguindo a cablagem existente, encaminhe a seco da cablagem com o conector do terminal de anel atravs do furo na placa de cobertura eltrica, por detrs do banco.

5. Prenda o conetor do terminal de anel a um terminal vazio no bloco de ligao terra (Figure 6).



   Figure 6

   1. Bloco de ligao terra

Rode o interruptor de desligar a bateria para a posio LIGAR (Figure 7).

Figure 7

Entre em contacto com o seu distribuidor Toro para ativar o sistema de travagem.

Mantenha premido o interruptor de travo auxiliar para diminuir a velocidade do motor (Figure 8); liberte o interruptor para parar a desacelerao e permanecer na velocidade do motor atual.

Note: Pode utilizar o interruptor intermitentemente para gradualmente abrandar a mquina.

Se premir o interruptor quando a velocidade do motor est abaixo das 1.200rpm ou se o motor desacelerar para 1.200rpm, o motor desliga e a mquina para. Para ligar a mquina novamente:

1. Rode a chave na ignio para a posio DESLIGAR

2. Rode a chave na ignio para a posio LIGAR

   Note: Largue imediatamente a chave na ignio quando o motor arrancar.

Figure 8

1. Interruptor de travo auxiliar
