Hulpremsysteem

1. Parkeer de machine op een horizontaal oppervlak.

2. Stel de parkeerrem in werking.

3. Zet de motor af en haal het sleuteltje uit het contact.

Figure 1

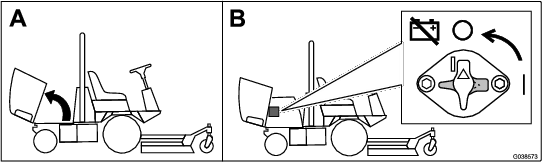

Draai de afkoppelschakelaar van de accu op UIT (Figure 2).

Figure 2

Benodigde onderdelen voor deze stap:

1. Verwijder de 6 bouten uit het zijpaneel en verwijder het zijpaneel van het bedieningspaneel (Figure 3).

   Note: Bewaar de bouten.



   Figure 3

   1. Achterpaneel
   2. Bout
   3. Zijpaneel

2. Verwijder de 4 bouten uit het achterpaneel en verwijder het achterpaneel van het bedieningspaneel (Figure 3).

3. Verwijder de plug uit het bedieningspaneel en monteer de schakelaar (Figure 4).



   Figure 4

   1. Schakelaar
   2. Sticker hulprem
   3. Plug

4. Breng de sticker van de hulprem aan boven de schakelaar (Figure 4).

Benodigde onderdelen voor deze stap:

1. Sluit de nieuwe kabelboom aan op de schakelaar van de hulprem (Figure 5).



   Figure 5

   1. Sluit de EU-lichtvoedingsconnector aan op de hoofdkabelboom.
   2. Aansluiten op de hulpremschakelaar.

2. Sluit de kabelboom aan op de EU-lichtvoedingsconnector in het bedieningspaneel (Figure 5).

3. Gebruik de bouten die u eerder hebt verwijderd om het achterpaneel en het zijpaneel aan het bedieningspaneel te monteren (Figure 3).

4. Volg de bestaande kabelboom om het gedeelte van de kabelboom met de ringaansluiting door de opening in de elektrische afdekplaat achter de stoel te leiden.

5. Bevestig de ringaansluiting aan een vrije aansluiting op het aardingsblok (Figure 6).



   Figure 6

   1. Aardingsblok

Draai de afkoppelschakelaar van de accu op AAN (Figure 7).

Figure 7

Neem contact op met uw erkende Toro-distributeur om het remsysteem te activeren.

Druk op de hulpremschakelaar en houd hem ingedrukt om de motorsnelheid te verlagen (Figure 8); laat de schakelaar los om te stoppen met vertragen en om de huidige motorsnelheid te behouden.

Note: U kunt met tussenpozen op de schakelaar drukken om de machine geleidelijk te vertragen.

Als u op de schakelaar drukt als het motortoerental onder 1200tpm ligt of als het toerental afneemt tot 1200tpm, slaat de motor af en stopt de machine. Om de machine opnieuw te starten:

1. Draai het contactsleuteltje naar de stand STOP.

2. Draai het contactsleuteltje naar de stand START.

   Note: Laat het contactsleuteltje onmiddellijk los zodra de motor start.

Figure 8

1. Hulpremschakelaar
