補助ブレーキシステム

1. 平らな場所に駐車する。

2. 駐車ブレーキを掛ける。

3. エンジンを止め、キーを抜き取る。

Figure 1

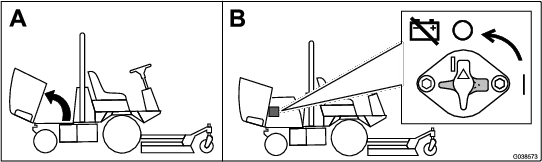

バッテリー遮断スイッチを OFF にする（Figure 2）。

Figure 2

この作業に必要なパーツ

1. サイドパネルからボルト（６本）を外してパネルをコンソールから外す（Figure 3）。

   Note: 外したボルトは再使用します。



   Figure 3

   1. バックパネル
   2. ボルト
   3. サイドパネル

2. 後部パネルからボルト（4本）を外して後部パネルをコンソールから外す（Figure 3）。

3. コントロールパネルについているプラグを打ち抜いて、スイッチを取り付ける（Figure 4）。



   Figure 4

   1. スイッチ
   2. 補助ブレーキ用デカル
   3. プラグ

4. スイッチの上に補助ブレーキのデカルを貼り付ける（Figure 4）。

この作業に必要なパーツ

1. 補助ブレーキのスイッチに新しいワイヤハーネスを接続する（Figure 5）。



   Figure 5

   1. メインワイヤハーネスについている EU ライト電源コネクタに接続する。
   2. 補助ブレーキスイッチに接続する。

2. ワイヤハーネスを、コンソール内にある EU ライト電源コネクタに接続する（Figure 5）。

3. 先ほど外したボルトを使って、コンソールに後部パネルとサイドパネルを取り付ける（Figure 3）。

4. 既存のワイヤハーネスに沿って、新しいハーネスのうち、リング端子コネクタがついている部分を、座席後ろの電装品カバープレートの穴に通す。

5. リング端子コネクタをを、アースブロックの空の端子に接続する（Figure 6）。



   Figure 6

   1. アース端子ブロック

バッテリー遮断スイッチを ON にする（Figure 7）。

Figure 7

詳細については弊社代理店におたずねください。

補助ブレーキスイッチを押して保持するとエンジン速度が下がってきます（Figure 8）；スイッチから手を離すと、その時点でのエンジン速度を維持します。

Note: 何度かに分けて押せば、徐々に減速することができます。

エンジン速度が 1,200rpm 以下の時にスイッチを押した場合や、スイッチを押してエンジン速度を 1,200rpm 以下にした場合は、エンジンが停止してマシンは停止します。マシンを再始動するには：

1. キースイッチを STOP 位置まで回す。

2. キースイッチを START 位置に回す。

   Note: エンジンが始動したら、すぐにキーから手を離す。

Figure 8

1. 補助ブレーキスイッチ
