Systme de freinage auxiliaire

1. Garez la machine sur un sol plat et horizontal.

2. Serrez le frein de stationnement.

3. Coupez le moteur et enlevez la cl de contact.

Figure 1

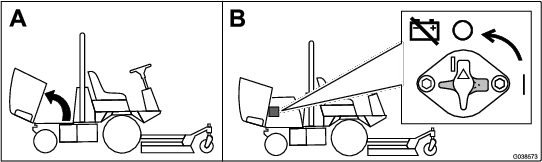

Tournez le coupe-batterie en position HORS TENSION (Figure 2).

Figure 2

Pièces nécessaires pour cette opération:

1. Retirez les 6 boulons du panneau latral puis dposez le panneau de la console (Figure 3).

   Note: Mettez-les boulons de ct.



   Figure 3

   1. Panneau arrire
   2. Boulon
   3. Panneau latral

2. Retirez les 4 boulons du panneau arrire puis dposez le panneau de la console (Figure 3).

3. Retirez l'obturateur du panneau de commande et installez l'interrupteur (Figure 4).



   Figure 4

   1. Interrupteur
   2. Autocollant de frein auxiliaire
   3. Bouchon

4. Apposez l'autocollant de frein auxiliaire au-dessus de l'interrupteur (Figure 4).

Pièces nécessaires pour cette opération:

1. Connectez le nouveau faisceau de cblage l'interrupteur de frein auxiliaire (Figure 5).



   Figure 5

   1. Brancher au connecteur d'alimentation d'clairage UE sur le faisceau de cblage principal
   2. Brancher l'interrupteur de frein auxiliaire

2. Branchez le faisceau de cblage au connecteur d'alimentation d'clairage UE dans la console (Figure 5).

3. Avec les boulons retirs prcdemment, fixez les panneaux arrire et latral la console (Figure 3).

4. En suivant le faisceau de cblage existant, faites passer la partie du faisceau munie de la cosse en anneau par le trou dans le panneau de protection lectrique, derrire le sige.

5. Fixez la cosse en anneau une borne libre sur le bornier de masse (Figure 6).



   Figure 6

   1. Bornier de masse

Tournez le coupe-batterie en position SOUS TENSION (Figure 7).

Figure 7

Adressez-vous votre distributeur Toro agr pour activer le systme de freinage.

Appuyez de manire prolonge sur l'interrupteur de frein auxiliaire pour rduire le rgime moteur (Figure 8); relchez l'interrupteur pour interrompre la dclration et maintenir le rgime moteur actuel.

Note: Vous pouvez utilisez l'interrupteur par intermittence pour ralentir progressivement la machine.

Si vous appuyez sur l'interrupteur alors que le rgime moteur est infrieur 1200tr/min ou si le rgime moteur descend 1200tr/min, le moteur s'arrte et la machine s'immobilise. Pour redmarrer la machine :

1. Tournez la cl de contact en position ARRT.

2. Tournez la cl de contact en position DMARRAGE.

   Note: Relchez la cl ds que le moteur dmarre.

Figure 8

1. Interrupteur de frein auxiliaire
