Apujarrujrjestelm

1. Pyski kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Sammuta moottori ja irrota virta-avain.

Figure 1

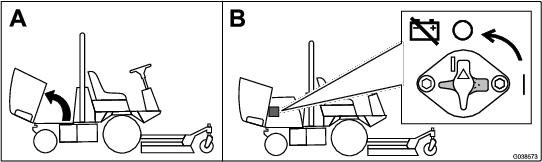

Knn akun kytkin POIS-asentoon (Figure 2).

Figure 2

Vaiheeseen tarvittavat osat:

1. Irrota kuusi pulttia sivupaneelista ja irrota sivupaneeli konsolista (Figure 3).

   Note: Silyt pultit ja laita ne talteen.



   Figure 3

   1. Takapaneeli
   2. Pultti
   3. Sivupaneeli

2. Irrota nelj pulttia takapaneelista ja irrota takapaneeli konsolista (Figure 3).

3. Irrota tulppa ohjauspaneelista ja asenna kytkin (Figure 4).



   Figure 4

   1. Kytkin
   2. Apujarrun tarra
   3. Tulppa

4. Kiinnit apujarrun tarra kytkimen ylpuolelle (Figure 4).

Vaiheeseen tarvittavat osat:

1. Kytke uusi johdinsarja apujarrun kytkimeen (Figure 5).



   Figure 5

   1. Kytke EU-valon virtaliittimeen pjohdinsarjassa.
   2. Kytke apujarrun kytkimeen.

2. Kytke johdinsarja EU-valon virtaliittimeen konsolin sisll (Figure 5).

3. Asenna taka- ja sivupaneelit konsoliin aikaisemmin irrotetuilla pulteilla (Figure 3).

4. Vie johdinsarjan osa, jossa on rengasliitin, istuimen takana shkosien suojuslevyss olevan aukon lpi vanhan johdinsarjan reitityksen mukaan.

5. Yhdist rengasliitin maadoitusrasian vapaaseen liitoskohtaan (Figure 6).



   Figure 6

   1. Maadoitusrasia

Knn akun irrotuskytkin PLL-asentoon (Figure 7).

Figure 7

Ota yhteys valtuutettuun Toro-jlleenmyyjn jarrujrjestelmn kyttnottoa varten.

Vhenn moottorin nopeutta painalla apujarrun kytkint ja pitmll sit painettuna (Figure 8). Vapauta kytkin, kun moottorin nopeus on sopiva ja haluat lopettaa hidastamisen.

Note: Kytkint voi kytt satunnaisesti koneen nopeuden asteittaiseen hidastamiseen.

Jos painat kytkint, kun moottorin nopeus on alle 1200kierr./min, tai jos moottorin nopeus hidastuu 1200 kierrokseen minuutissa, moottori sammuu ja kone pyshtyy. Koneen uudelleenkynnistys:

1. Knn virta-avain PYSYTYS-asentoon.

2. Knn virta-avain KYNNISTYS-asentoon.

   Note: Vapauta avain heti, kun moottori kynnistyy.

Figure 8

1. Apujarrun kytkin
