Sistema de frenado auxiliar

1. Aparque la mquina en una superficie nivelada.

2. Accione el freno de estacionamiento.

3. Apague el motor y retire la llave.

Figure 1

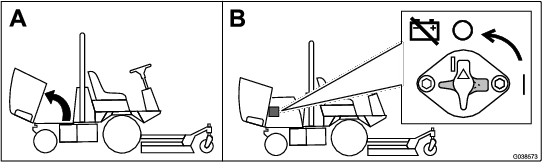

Gire el interruptor de desconexin de la batera a la posicin de APAGADO (Figure 2).

Figure 2

Piezas necesarias en este paso:

1. Retire los 6 pernos del panel lateral y retire el panel lateral de la consola (Figure 3).

   Note: Guarde y aparte los pernos.



   Figure 3

   1. Panel trasero
   2. Perno
   3. Panel lateral

2. Retire los 4 pernos del panel trasero, y retire el panel trasero de la consola (Figure 3).

3. Retire el tapn del panel de control e instale el interruptor (Figure 4).



   Figure 4

   1. Interruptor
   2. Pegatina del freno auxiliar
   3. Tapn

4. Pegue la pegatina del freno auxiliar encima del interruptor (Figure 4).

Piezas necesarias en este paso:

1. Conecte el nuevo arns de cables al interruptor del freno auxiliar (Figure 5).



   Figure 5

   1. Conectar al conector de alimentacin de las luces para la UE del arns de cables principal.
   2. Conectar al interruptor del freno auxiliar.

2. Conecte el arns de cables al conector de alimentacin de las luces para la UE dentro de la consola (Figure 5).

3. Utilice los pernos que se retiraron anteriormente para instalar el panel trasero y los paneles laterales en la consola (Figure 3).

4. Siguiendo el arns de cables existente, enrute la seccin del arns de cables con el conector del terminal de anillo a travs del orificio de la tapa de panel elctrico, detrs del asiento.

5. Fije el conector con el terminal de anillo a un terminal vaco en el bloque de tierra (Figure 6).



   Figure 6

   1. Bloque de terminales de tierra

Ponga el interruptor de desconexin de la batera en la posicin de CONECTADO (Figure 7).

Figure 7

Pngase en contacto con su Distribuidor Toro Autorizado.

Mantenga pulsado el interruptor del freno auxiliar para reducir la velocidad del motor (Figure 8); suelte el interruptor para parar la deceleracin y mantener la velocidad actual del motor.

Note: Puede utilizar el interruptor de forma intermitente para ralentizar la mquina poco a poco.

Si presiona el interruptor cuando la velocidad del motor est por debajo de 1200rpm, o si el motor se ralentiza hasta 1200rpm, el motor se para y la mquina se detiene. Para arrancar la mquina de nuevo:

1. Gire el interruptor de encendido a la posicin de PARADA.

2. Gire el interruptor de encendido a la posicin de ARRANQUE.

   Note: Suelte inmediatamente el interruptor de encendido cuando el motor arranque.

Figure 8

1. Interruptor del freno auxiliar
