Hilfsbremsanlage

1. Parken Sie die Maschine auf einer ebenen Flche.

2. Aktivieren Sie die Feststellbremse.

3. Stellen Sie den Motor ab und ziehen Sie den Zndschlssel ab.

Figure 1

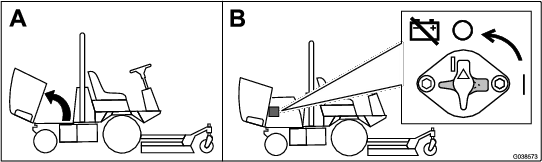

Stellen Sie den Trennschalter der Batterie in die AUS-Stellung (Figure 2).

Figure 2

Für diesen Arbeitsschritt erforderliche Teile:

1. Entfernen Sie die sechs Schrauben von der Seitenplatte und nehmen Sie die Seitenplatte vom Bedienfeld ab (Figure 3).

   Note: Legen Sie die Schrauben zur Seite und bewahren sie auf.



   Figure 3

   1. Rckplatte
   2. Schraube
   3. Seitenplatte

2. Entfernen Sie die vier Schrauben von der Rckplatte und nehmen Sie die Rckplatte vom Bedienfeld ab (Figure 3).

3. Entfernen Sie die Blende vom Armaturenbrett und setzen Sie den Schalter ein (Figure 4).



   Figure 4

   1. Schalter
   2. Hilfsbremsenaufkleber
   3. Schraube

4. Bringen Sie den Hilfsbremsenaufkleber ber dem Schalter an (Figure 4).

Für diesen Arbeitsschritt erforderliche Teile:

1. Schlieen Sie den neuen Kabelbaum am Hilfsbremsenschalter an (Figure 5).



   Figure 5

   1. Schlieen Sie den europischen Lampenstromstecker am Hauptkabelbaum an.
   2. Schlieen Sie den Hilfsbremsenschalter an.

2. Schlieen Sie den Kabelbaum am europischen Lampenstromstecker innen am Bedienfeld an (Figure 5).

3. Befestigen Sie die Rckplatte und Seitenplatten mit den vorher entfernten Schrauben am Bedienfeld (Figure 3).

4. Folgen Sie dem vorhandenen Kabelbaum und verlegen Sie den Abschnitt des Kabelbaums mit dem Kabelschuhanschluss durch das Loch in der elektrischen Abdeckplatte hinter dem Sitz.

5. Befestigen Sie den Kabelschuhanschluss an einer unbelegten Anschlussklemme am Erdungsblock (Figure 6).



   Figure 6

   1. Erdungsblock

Stellen Sie den Trennschalter der Batterie in die EIN-Stellung (Figure 7).

Figure 7

Wenden Sie sich an den offiziellen Toro Vertragshndler, um die Bremsanlage zu aktivieren.

Halten Sie den Hilfsbremsenschalter gedrckt, um die Motordrehzahl zu verringern (Figure 8); lassen Sie den Schalter los, um die Verringerung anzuhalten und die momentane Motordrehzahl beizubehalten.

Note: Sie knnen den Schalter periodisch verwenden, um die Maschine allmhlich zu verlangsamen.

Wenn Sie den Schalter bei einer Motordrehzahl unter 1.200U/min drcken, oder wenn die Motordrehzahl unter 1.200U/min abfllt, wird der Motor abgestellt und die Maschine hlt an. Erneutes Anlassen der Maschine:

1. Drehen Sie das Zndschloss in die STOPP-Stellung.

2. Drehen Sie das Zndschloss in die START-Stellung.

   Note: Lassen Sie das Zndschloss los, wenn der Motor anspringt.

Figure 8

1. Hilfsbremsenschalter
