Hjlpebremsesystem

Model No. 31701-Serial No. and Up

Advarsel

CALIFORNIA

Proposition 65 Warning

Sikkerhed

Sikkerheds- og instruktionsmærkater

Graphic

Sikkerheds- og instruktionsmrkaterne kan nemt ses af operatren og er placeret tt p potentielle risikoomrder. Beskadigede eller bortkomne mrkater skal udskiftes.
decal136-0007

136-0007

  1. Bremser
Close section
Close section

Opsætning

Klargring af maskinen

  1. Parker maskinen p en plan overflade.

  2. Aktiver parkeringsbremsen.

  3. Sluk motoren, og tag nglen ud.

g038719

Figure 1

Close section

Afbrydelse af batteriet

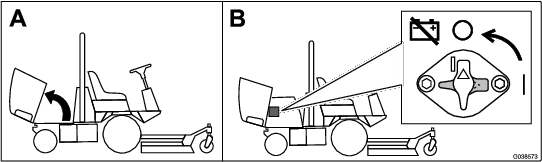

Drej batteriets afbryderkontakt hen til positionen OFF (fra) (Figure 2).

g038573

Figure 2

Close section

Montering af kontakt og mrkat

Dele, der skal bruges til dette trin:

Kontakt1
Hjlpebremsemrkat1

  1. Fjern de 6bolte fra sidepanelet, og fjern sidepanelet fra konsollen (Figure 3).

    Note: Gem boltene, og lg dem til side.

    g226567

    Figure 3

    1. Bagpanel
    2. Bolt
    3. Sidepanel

  2. Fjern de 4bolte fra bagpanelet, og fjern bagpanelet fra konsollen (Figure 3).

  3. Fjern proppen fra kontrolpanelet, og monter kontakten (Figure 4).

    g186717

    Figure 4

    1. Kontakt
    2. Hjlpebremsemrkat
    3. Prop

  4. St hjlpebremsemrkatet over kontakten (Figure 4).

Close section

Fring af ledningsnettet

Dele, der skal bruges til dette trin:

Ledningsnet1

  1. Tilslut det nye ledningsnet til hjlpebremsens kontakt (Figure 5).

    g219748

    Figure 5

    1. Tilslut til EU-lygtestrmstikket p hovedledningsnettet.
    2. Tilslut til kontakten til hjlpebremsen.

  2. Tilslut ledningsnettet til EU-lygtestrmstikket inden i konsollen (Figure 5).

  3. Brug de bolte, du fjernede tidligere, til at montere bag- og sidepanelerne p konsollen (Figure 3).

  4. Flg det eksisterende ledningsnet, og fr delen af ledningsnettet med ringklemmens stik gennem hullet i den elektriske dkplade bag sdet.

  5. Fastgr ringklemmens stik til en tom klemme p motorblokken (Figure 6).

    g219749

    Figure 6

    1. Motorblok
Close section

Tilslutning af batteri

Drej batteriets afbryderkontakt til positionen ON (til) (Figure 7).

g219795

Figure 7

Close section

Aktivering af bremsesystemet

Kontakt en autoriseret Toro-forhandler for at f aktiveret bremsesystemet.

Close section
Close section

Betjening

Brug af kontakten til hjlpebremsen

Tryk p og hold kontakten til hjlpebremsen nede for at mindske motorhastigheden (Figure 8). Slip kontakten for at forhindre deceleration og for at holde den aktuelle motorhastighed.

Note: Du kan bruge kontakten med mellemrum for at nedstte maskinens fart gradvist.

Hvis du trykker p kontakten, nr motorhastigheden er under 1.200o/min., eller hvis motoren sagtner farten til 1.200o/min., slukkes motoren, og maskinen stopper. Sdan startes maskinen igen:

  1. Drej tndingskontakten til positionen STOP.

  2. Drej tndingskontakten til positionen START.

    Note: Slip tndingskontakten, lige s snart motoren starter.

g038639

Figure 8

  1. Kontakt til hjlpebremse
