Kit de substituio do motor

Note: Determine os lados direito e esquerdo da mquina a partir da posio normal de utilizao.

Note: Pode utilizar um guindaste para um melhor acesso parte inferior da mquina.

1. Estacione a mquina numa superfcie nivelada.

2. Engate o travo de estacionamento.

3. Desligue o motor do e retire a chave da ignio.

4. Deixe que a mquina arrefea.

Figure 1

1. Aperte os lados da cobertura da bateria e retire a cobertura da parte superior da bateria (Figure 2).



   Figure 2

   1. Terminal positivo da bateria
   2. Cabo positivo da bateria
   3. Cabo negativo da bateria
   4. Terminal negativo da bateria
   5. Tampa da bateria
   6. Grampo da bateria
   7. Porca de bloqueio
   8. Parafuso de carroaria

2. Desligue o cabo negativo da bateria do terminal da bateria (Figure 2).

3. Desligue o cabo positivo da bateria do terminal da bateria (Figure 2).

Consulte Figure 8 e Figure 9 para este procedimento.

Important: Para evitar que entrem contaminantes no sistema de combustvel e no motor, certifique-se de que todos os tubos e aberturas do motor esto cobertos ou tapados depois de desligados.

Note: Guarde qualquer parte removida neste procedimento para posterior instalao, excepto se indicado em contrrio.

1. Drene o leo do motor antes de retirar o motor; consulte o Manual do utilizador.

2. Desligue a alavanca do ar e cabos do acelerador do motor, mas no os retire dos suportes dos cabos.

3. Desligue o tubo de entrada de ar do filtro de ar.

   Perigo

   Em determinadas circunstncias, o combustvel extremamente inflamvel e explosivo. Um incndio ou exploso provocado(a) por combustvel pode resultar em queimaduras e danos materiais.

   • Nunca encha o depsito de combustvel num atrelado fechado.

   • No fume quando se encontrar prximo de combustvel e mantenha-se afastado de todas as fontes de chama ou fascas que possam inflamar os vapores existentes nesse meio.

   • Guarde a gasolina num recipiente aprovado e mantenha-a longe do alcance das crianas. Nunca adquira mais do que o combustvel necessrio para 30dias.

   Perigo

   Em determinadas condies durante o abastecimento, pode ser libertada eletricidade esttica, provocando uma fasca que pode inflamar os vapores do combustvel. Um incndio ou exploso provocado(a) por combustvel pode resultar em queimaduras e danos materiais.

   • Coloque sempre os recipientes de combustvel no cho, longe da mquina, antes de os encher.

   • No encha os recipientes de combustvel no interior de uma carrinha, outra mquina ou um atrelado, porque os revestimentos do interior ou a cobertura de plstico da carrinha podem isolar o recipiente e diminuir a perda de energia esttica do mesmo.

   Aviso

   O combustvel pode ser prejudicial ou mesmo fatal quando ingerido. A exposio prolongada a vapores pode provocar leses graves ou doenas.

   • Evite inalar vapores durante muito tempo.

   • Mantenha a cara afastada do bico e da abertura do depsito de combustvel.

   • Mantenha o combustvel afastado dos olhos e da pele.

4. Desligue o tubo de entrada de combustvel da bomba de combustvel; coloque uma abraadeira no tubo para que o combustvel no escorra.

5. Retire o coletor de exausto do motor.

6. Desenrosque os dois tubos de leo das respetivas unies no motor.

7. Desligue o terminal da cablagem do lado frontal do motor.

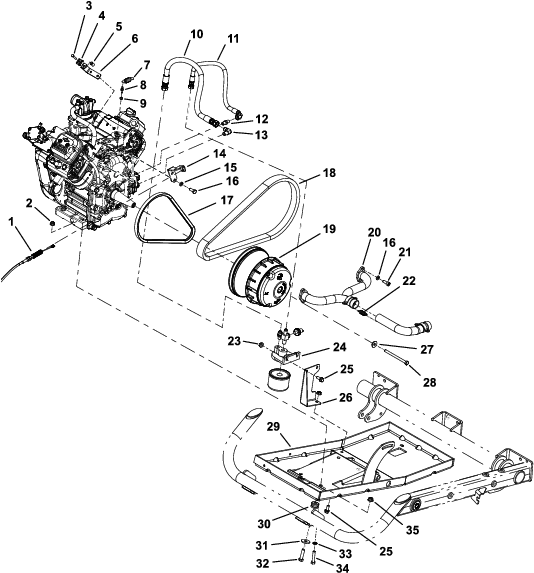

Figure 8

1. Cabo do acelerador
2. Porca do motor
3. Parafuso do suporte do cabo
4. Abraadeira de cabos
5. Inserto roscado
6. Suporte do cabo (alavanca do ar)
7. Mola
8. Pino esfrico
9. Retentor de mola
10. Tubo de entrada de leo
11. Tubo de sada de leo
12. Unio reta (motor)
13. Unio de cotovelo (motor)
14. Suporte do cabo (acelerador)
15. Anilha de bloqueio
16. Parafuso
17. Correia do arrancador
18. Correia da transmisso
19. Conjunto da embraiagem
20. Coletor de exausto
21. Parafuso do coletor
22. Mola do acoplador
23. Porca de montagem
24. Conjunto do filtro do leo
25. Parafuso de montagem
26. Suporte do filtro
27. Anilha flangeada
28. Parafuso da embraiagem
29. Bandeja do motor
30. Montagem
31. Anilha da montagem
32. Parafuso da montagem
33. Anilha de bloqueio interna
34. Parafuso do motor
35. Porca da montagem

Figure 9

1. Tubo de entrada
2. Abraadeira de tubos
3. Filtro de ar
4. Suporte de montagem
5. Porca
6. Suporte do filtro de ar
7. Parafuso
8. Parafuso do suporte de cabos
9. Abraadeira de cabos
10. Inserto roscado
11. Suporte do cabo (alavanca do ar)
12. Mola
13. Pino esfrico
14. Retentor de mola
15. Abraadeira de tubos (lado do motor)
16. Motor
17. Tubo de entrada de ar
18. Porca de bloqueio

Peças necessárias para este passo:

Consulte Figure 8 e Figure 9 para este procedimento.

1. Instale as unies do tubo de leo no lado do motor.

   Note: Instale a unio de cotovelo no orifcio inferior e instale a unio reta no orifcio superior.

2. Instale o filtro de ar no suporte do filtro de ar.

3. Instale o suporte do filtro de ar no motor e instale o tubo de entrada de ar com as abraadeiras de tubos fornecidas.

4. Instale uma seco curta de corrente entre os dois pontos de elevao no motor e ligue o guindaste ao centro da corrente.

5. Lentamente, desa o motor para a mquina com uma pessoa a operar o guindaste e outra a orientar o motor para a estrutura.

   Note: A cambota deve estar virada para o lado direito da mquina quando instalada.

6. Enrosque o perno de cabea esfrica e retentor de mola no motor e instale a mola.

7. Instale a alavanca do ar e cabos do acelerador e suportes dos cabos no motor.

8. Alinhe a correia do arrancador com as polias do motor.

9. Aplique fixador de roscas de resistncia mdia (como, por exemplo, Blue Loctite® 242) ao parafuso da embraiagem e instale o conjunto da embraiagem na cambota do motor.

10. Alinhe a correia da transmisso com o conjunto da embraiagem.

11. Instale o coletor de exausto com o motor e ligue-o ao tubo de exausto com as molas do acoplador.

12. Instale as quatro porcas flangeadas e os quatro parafusos que prendem o motor bandeja do motor.

13. Enrosque os dois tubos de leo nas respetivas unies no motor.

    Note: Enrosque a extremidade do tubo reto na unio de cotovelo no motor e enrosque a extremidade do tubo de cotovelo na unio do tubo reto.

14. Ligue o fio de ligao terra ao lado frontal do motor.

15. Ligue o tubo de entrada de combustvel bomba de combustvel.

16. Ligue o tubo de entrada de ar ao filtro de ar e ao motor utilizando as abraadeiras de tubos.

17. Encha o motor com leo; consulte o Manual do utilizador.

Peças necessárias para este passo:

1. Retire o conjunto do suporte da dobradia da parte inferior da plataforma de carga destacada.

2. Alinhe os espaadores da plataforma articulada diretamente acima dos casquilhos da articulao e instale o conjunto do suporte da dobradia na plataforma de carga utilizando os parafusos compridos (Figure 10).



   Figure 10

   Mostrada a parte inferior da plataforma de carga

   1. Anilhas
   2. Espaador da plataforma articulada
   3. Casquilho da articulao e conjunto do suporte
   4. Parafusos compridos

3. Coloque a estrutura do tubo frontal alinhada com a extremidade frontal do conjunto da estrutura da plataforma.

4. Ligue o conjunto do espaador da plataforma direita estrutura do tubo frontal com um parafuso e ao conjunto da estrutura da plataforma com um parafuso de carroaria como se mostra na Figure 11.



   Figure 11

   1. Estrutura do tubo frontal
   2. Conjunto do espaador da plataforma direita

   Important: Mova quaisquer componentes que estejam por trs da estrutura no percurso da broca antes de perfurar.

5. No lado direito da mquina, retire o suporte do solenide e mova-o para fora do percurso da broca (Figure 12).

6. Faa um furo no conjunto da estrutura da plataforma utilizando a patilha de montagem dos conjuntos do espaador da plataforma lateral como modelo e prenda o conjunto da estrutura com um parafuso curto e uma porca (Figure 12).

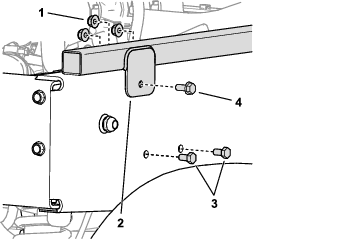

   Figure 12

   1. Porca
   2. Patilha de montagem do conjunto do espaador da plataforma direita
   3. Parafusos do suporte do solenide
   4. Parafuso curto

7. Repita estes passos para o outro lado da mquina.

1. Ligue o cabo positivo da bateria ao terminal da bateria (Figure 2).

2. Ligue o cabo negativo da bateria ao terminal da bateria (Figure 2).

3. Coloque a tampa da bateria na parte superior da bateria (Figure 2).
