Moottorin vaihtosarja

Model No. 137-6946-Serial No. and Up

Vaara

CALIFORNIA

Proposition 65 Warning

Tämä tuote sisältää kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai lisääntymiseen liittyvää haittaa.

Käyttöönotto

Koneen valmistelu

Note: Koneen vasen ja oikea puoli mritelln normaalista kyttasennosta ksin.

Note: Koneen alle psy voi helpottaa nostolaitteella.

  1. Pyski kone tasaiselle alustalle.

  2. Kytke seisontajarru.

  3. Sammuta moottori ja irrota virta-avain.

  4. Anna koneen jhty.

g038494

Figure 1

Akun irrotus

Vaara

Akun kaapeleiden virheellinen asennus voi vahingoittaa laitetta ja kaapeleita aiheuttaen kipinit. Kipint voivat saada akun kaasut rjhtmn ja aiheuttaa siten henkilvahingon.

  • Irrota aina akun miinuskaapeli (musta) ennen pluskaapelin (punainen) irrottamista.

  • Kytke aina akun pluskaapeli (punainen) ennen miinuskaapelia (musta).

  • Pid akun hihna aina paikallaan suojaamassa ja kiinnittmss akkua.

Vaara

Akun navat tai metallitykalut voivat aiheuttaa oikosulun koskettaessaan koneen metalliosia, mist voi seurata kipinit. Kipint voivat saada akun kaasut rjhtmn ja aiheuttaa siten henkilvahingon.

  • Kun irrotat tai asennat akun, l anna akun napojen koskettaa koneen metalliosia.

  • l anna metallitykalujen aiheuttaa oikosulkua akun napojen ja laitteen metalliosien vlille.

  1. Purista akun suojusta sivuilta ja irrota suojus akun plt (Figure 2).

    g024429

    Figure 2

    1. Akun plusnapa
    2. Akun pluskaapeli
    3. Akun miinuskaapeli
    4. Akun miinusnapa
    5. Akun kansi
    6. Kaapelikenk
    7. Lukkomutteri
    8. Lukkopultti

  2. Irrota akun miinuskaapeli akun navasta (Figure 2).

  3. Irrota akun pluskaapeli akun navasta (Figure 2).

Kuljetuslavan irrotus

Koneille, joissa on manuaalinen kuljetuslavan nostin

Kuljetuslavan paino: noin 57kg

  1. Nosta salpavipua, joka on koneen sivussa lhell kuljetuslavan etukulmaa, ja nosta lava kokonaan (Figure 3).

    g014860

    Figure 3

    1. Salpavipu
    2. Kannatintanko
    3. Ura

  2. Kiinnit kuljetuslava vetmll kannatintanko koneen vasemmassa sivussa olevan uran pss olevaan takarajoittimeen (Figure 3).

    Note: Ved pultatulla tangon tukikannattimella varustetuissa koneissa kannatintanko kannattimen uran pss olevaan takarajoittimeen.

  3. Kiinnit nostolaite kuljetuslavan etu- ja takaosaan.

    Note: Nosta lavan etuosan nostolaitetta, kunnes lavan etuosa on tuettu.

  4. Irrota sokka ja aluslaatta, joilla kannatintanko on kiinnitetty lavan pohjaan (Figure 4).

    g025013

    Figure 4

    1. Aluslaatta
    2. Sokka
    3. Kolo (runko)
    4. Lavan aukko
    5. Kannatintanko

  5. Irrota kannatintanko rungon kiinnikkeest liu’uttamalla tankoa eteenpin (Figure 4).

    Note: Silyt kiinnitystarvikkeet kuljetuslavan asennusta varten.

  6. Laske lavan etuosa.

  7. Irrota nelj laippakantapulttia (1tuumaa), joilla kuljetuslavan saranakannattimet on kiinnitetty koneen takarunkokiskoon (Figure 5).

    Note: Silyt kiinnitystarvikkeet kuljetuslavan asennusta varten.

    g226636

    Figure 5

    1. Takarunkokisko
    2. Laippakantapultti (1tuumaa)
    3. Saranakannatin

  8. Nosta salpavipua, joka on koneen sivussa lhell kuljetuslavan etukulmaa (Figure 3).

  9. Nosta kuljetuslava yls ja pois koneesta (Figure 6).

    g226635

    Figure 6

Koneille, joissa on shkkyttinen kuljetuslavan nostin

  1. Irrota kuusiokantapultti (5-tuumaa) ja lukkomutteri (tuumaa) sispuolen ja ulkopuolen nostokannattimista (Figure 7).

    Note: Silyt kiinnitystarvikkeet kuljetuslavan asennusta varten.

  2. Irrota sokka liitintapista (3-tuumaa) ja liitintappi (3-1/2tuumaa) nostimen ohjausvarresta (Figure 7).

    Note: Silyt kiinnitystarvikkeet kuljetuslavan asennusta varten.

    g226666

    Figure 7

    1. Lukkomutteri (tuumaa)
    2. Kuusiokantapultti (5-tuumaa)
    3. Sokka
    4. Nostimen ohjausvarsi
    5. Liitintappi (3-tuumaa)

  3. Irrota nelj laippakantapulttia (1tuumaa), joilla kuljetuslavan saranakannattimet on kiinnitetty koneen takarunkokiskoon (Figure 5).

    Note: Silyt kiinnitystarvikkeet kuljetuslavan asennusta varten.

  4. Nosta kuljetuslava yls ja pois koneesta (Figure 6).

Moottorin irrotus

Katso Figure 8 ja Figure 9 tt toimenpidett varten.

Important: Jotta eppuhtauksia ei pse polttoainejrjestelmn ja moottoriin, varmista, ett kaikki letkut ja moottorin aukot peitetn tai tulpataan irrotuksen jlkeen.

Note: Silyt kaikki tss toimenpiteess irrotetut osat myhemp asennusta varten, ellei toisin neuvota.

  1. Tyhjenn ljy moottorista ennen moottorin irrotusta, listietoja on kyttoppaassa.

  2. Irrota rikastimen ja kaasun kaapelit moottorista, mutta l irrota niit kaapelinkannattimista.

  3. Irrota ilmanoton letku ilmanpuhdistimesta.

    Hengenvaara

    Tietyiss oloissa polttoaine on hyvin tulenarkaa ja rjhdysherkk. Polttoaineen aiheuttama tulipalo tai rjhdys voi aiheuttaa palovammoja ja omaisuusvahinkoja.

    • l koskaan tyt polttoainesilit suljetussa pervaunussa.

    • l tupakoi polttoainetta ksitellesssi ja pysy kaukana avotulesta tai paikoista, joissa kipin voi sytytt polttoainehyryt.

    • Polttoainetta tulee silytt hyvksytyss polttoaineastiassa, joka tulee pit poissa lasten ulottuvilta. l osta polttoainetta enemp kuin 30pivn tarpeeseen.

    Hengenvaara

    Tietyiss olosuhteissa polttoainesilin tytn aikana saattaa purkautua staattista shk, joka voi sytytt polttoainehyryt. Polttoaineen aiheuttama tulipalo tai rjhdys voi aiheuttaa palovammoja ja omaisuusvahinkoja.

    • Aseta polttoaineastiat aina maahan ja pois koneen lhelt ennen polttoaineen lismist.

    • Polttoaineastioita ei saa tytt koneen sisll tai kuljetusajoneuvon tai pervaunun lavalla, sill sismatot tai muoviset lavan pllysteet saattavat erist astian ja hidastaa staattisen shkn purkautumista.

    Vaara

    Polttoaine on haitallista tai tappavaa nieltyn. Pitkaikainen altistuminen hyryille voi aiheuttaa vakavan tapaturman ja sairauksia.

    • Vlt hyryjen hengittmist.

    • Pid kasvot kaukana suuttimesta ja polttoainesilin aukosta.

    • l pst polttoainetta silmiin tai iholle.

  4. Irrota polttoaineen tuloletku polttoainepumpusta ja purista letku kiinni, ettei polttoainetta pse vuotamaan.

  5. Irrota pakosarja moottorista.

  6. Kierr kaksi ljyletkua irti moottoriliitoksistaan.

  7. Irrota johdinsarjan liitin moottorin etupuolelta.

g226804

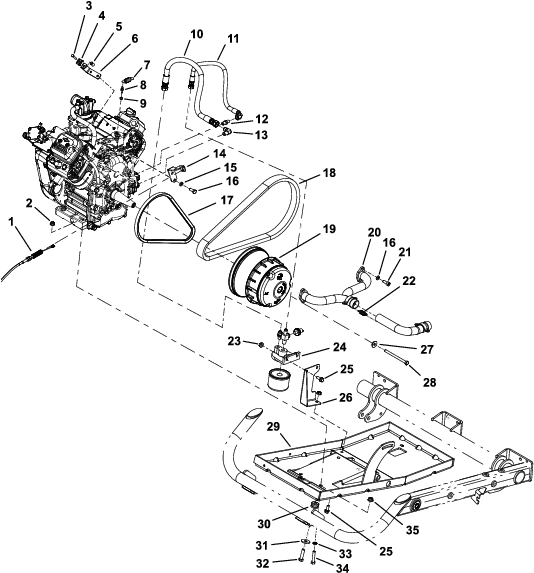

Figure 8

  1. Kaasuvaijeri
  2. Moottorin mutteri
  3. Kaapelinkannattimen ruuvi
  4. Kaapelipidike
  5. Kierreholkki
  6. Kaapelinkannatin (rikastin)
  7. Jousi
  8. Pallotappi
  9. Jousenpidike
  10. ljynottoletku
  11. ljynpoistoletku
  12. Suora liitin (moottori)
  13. Kulmaliitin (moottori)
  14. Kaapelinkannatin (kaasu)
  15. Varmistuslaatta
  16. Kantaruuvi
  17. Kynnistinhihna
  18. Kytthihna
  19. Kytkinyksikk
  20. Pakosarja
  21. Pakosarjan ruuvi
  22. Kytkentjousi
  23. Kokoonpanonmutteri
  24. ljynsuodatinkokoonpano
  25. Kokoonpanonruuvi
  26. Suodattimen kannatin
  27. Laippa-aluslaatta
  28. Kytkinruuvi
  29. Moottorikaukalo
  30. Kiinnike
  31. Kiinnikkeen aluslaatta
  32. Kiinnikkeen ruuvi
  33. Sisinen varmistuslaatta
  34. Moottorin pultti
  35. Kiinnikkeen mutteri
g226803

Figure 9

  1. Ilmanottoletku
  2. Letkunkiristin
  3. Ilmanpuhdistin
  4. Asennuskannatin
  5. Mutteri
  6. Ilmanpuhdistimen kannatin
  7. Ruuvi
  8. Kaapelinkannattimen ruuvi
  9. Kaapelipidike
  10. Kierreholkki
  11. Kaapelinkannatin (rikastin)
  12. Jousi
  13. Pallotappi
  14. Jousenpidike
  15. Letkunkiristin (moottorin puoli)
  16. Moottori
  17. Ilmanoton letku
  18. Lukkomutteri

Moottorin asennus

Vaiheeseen tarvittavat osat:

Moottori1
Ilmanoton letku1
Letkunkiristin – ilmanpuhdistimen puoli1
Letkunkiristin – moottorin puoli1
Ilmanpuhdistimen kannatin1
Pultti2
Lukkomutteri 2
Mutteri 2

Katso Figure 8 ja Figure 9 tt toimenpidett varten.

  1. Asenna ljyletkuliittimet moottoriin.

    Note: Asenna kulmaliitin alempaan ja suora liitin ylempn aukkoon.

  2. Asenna ilmanpuhdistin ilmanpuhdistimen kannattimeen.

  3. Asenna ilmanpuhdistimen kannatin moottoriin ja asenna ilmanoton letku mukana toimitetuilla letkunkiristimill.

  4. Kiinnit lyhyt ketju moottorin kahteen nostokohtaan ja yhdist nostolaite ketjun keskikohtaan.

  5. Laske moottori hitaasti koneeseen. Yksi henkil kytt nostolaitetta ja toinen ohjaa moottoria runkoon.

    Note: Kampiakselin pit asennuksen jlkeen osoittaa koneen oikeaan puoleen pin.

  6. Kierr pallotappi ja jousenpidike moottoriin ja kiinnit jousi.

  7. Asenna rikastimen ja kaasun kaapelit ja kaapelinkannattimet moottoriin.

  8. Kohdista kynnistinhihna moottorin hihnapyriin.

  9. Levit keskivahvaa kierrelukitetta (esim. Blue Loctite® 242) kytkinruuviin ja asenna kytkinkokoonpano moottorin kampiakseliin.

  10. Kohdista kytthihna kytkinkokoonpanoon.

  11. Asenna pakosarja moottoriin ja yhdist se pakoputkeen kytkentjousilla.

  12. Kiinnit moottori moottorikaukaloon neljll laippamutterilla ja neljll kantaruuvilla.

  13. Kierr kaksi ljyletkua moottoriliitoksiinsa.

    Note: Kierr suora letkunp moottorin kulmaliittimeen ja kulmallinen letkunp suoraan letkuliittimeen.

  14. Kytke maadoitusjohto moottorin etupuolelle.

  15. Yhdist polttoaineen tuloletku polttoainepumppuun.

  16. Yhdist ilmanoton letku ilmanpuhdistimeen ja moottoriin letkunkiristimill.

  17. Tyt moottori ljyll. Listietoja on kyttoppaassa.

Lavan vlikappaleiden asennus

Vaiheeseen tarvittavat osat:

Eturunkoputki1
Lavan oikeanpuoleinen vlikappalekokoonpano1
Lavan vasemmanpuoleinen vlikappalekokoonpano1
Lavan knttapin vlikappale2
Ruuvi4
Lukkopultti2
Pultti4
Mutteri6

  1. Irrota saranakannatinkokoonpano irrotetun kuljetuslavan pohjasta.

  2. Kohdista lavan knttapin vlikappaleet suoraan tappiholkkien ylpuolelle ja asenna saranakannatinkokoonpano kuljetuslavaan pitkill ruuveilla (Figure 10).

    g227144

    Figure 10

    Kuljetuslavan alapuoli

    1. Aluslaatat
    2. Lavan knttapin vlikappale
    3. Tappiholkki-kannatinkokoonpano
    4. Pitkt ruuvit

  3. Aseta eturunkoputki samaan tasoon lavan runkokoonpanon etureunan kanssa.

  4. Yhdist lavan oikeanpuoleinen vlikappalekokoonpano eturunkoputkeen pultilla ja lavan runkokokoonpanoon lukkopultilla kuvan mukaisesti (Figure 11).

    g227145

    Figure 11

    1. Eturunkoputki
    2. Lavan oikeanpuoleinen vlikappalekokoonpano

    Important: Siirr ennen poraamista kaikki rungon takana olevat osat, jotka ovat porauslinjalla.

  5. Irrota koneen oikealla puolella oleva solenoidin kannatin ja siirr se pois porauslinjalta (Figure 12).

  6. Kyt lavan sivuvlikappalekokoonpanon asennuskielekett mallina ja poraa lavan runkokokoonpanoon reik ja kiinnit runkokokoonpano lyhyell pultilla ja mutterilla (Figure 12).

    g227146

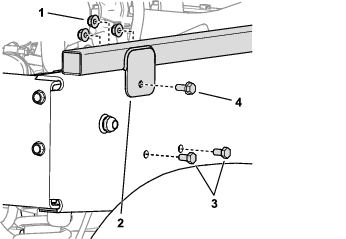

    Figure 12

    1. Mutteri
    2. Lavan oikeanpuoleisen vlikappalekokoonpanon asennuskieleke
    3. Solenoidin kannattimen pultit
    4. Lyhyt pultti

  7. Toista samat vaiheet koneen toisella puolella.

Kuljetuslavan asennus

Koneille, joissa on manuaalinen kuljetuslavan nostin

  1. Knn kuljetuslava niin, ett saranakannatinkokoonpano ja kannatintanko ovat alaspin (Figure 13).

  2. Nosta kuljetuslavaa nostolaitteella kuljetuslavan etu- ja takapst ja kohdista lava koneen rungon plle niin, ett saranakannatinkokoonpano osoittaa taaksepin (Figure 13).

    g226677

    Figure 13

  3. Sd nostolaitteen korkeutta ja asentoa siten, ett kannatintangon lyhyt jalka kohdistuu rajoitinuraan kannatintangon uran pss vasemmassa runkokiskossa tai kannatintangon kannattimessa (Figure 13).

    Note: Kuljetuslavaa tytyy kallistaa nostolaitteella, jotta kannatintanko saadaan kohdistettua rajoitinuraan.

  4. Knn kannatintankoa eteenpin ja asenna tangon lyhyt jalka rajoitinuraan (Figure 13 ja Figure 14).

  5. Liikuta kuljetuslavaa ja kannatintankoa taaksepin, kunnes saranakannatinkokoonpano kohdistuu takarunkokiskon plle (Figure 14).

    g026402

    Figure 14

    1. Ura
    2. Kannatintanko

  6. Laske kuljetuslavaa varovasti, kunnes saranakannattimien aukot kohdistuvat kuljetuslavan asennusaukkoihin takarunkokiskossa (Figure 15).

  7. Kiinnit saranakannattimet takarunkokiskoon neljll aikaisemmin irrotetulla laippakantapultilla (1tuumaa) kuvan mukaisesti (Figure 15).

  8. Kirist nelj laippakantapulttia momenttiin 37–45Nm.

g226636

Figure 15

  1. Takarunkokisko
  2. Laippakantapultti (1tuumaa)
  3. Saranakannatin

Koneille, joissa on shkkyttinen kuljetuslavan nostin

  1. Knn kuljetuslava niin, ett saranakannatinkokoonpano ja kannatintanko ovat alaspin (Figure 13).

  2. Nosta kuljetuslavaa nostolaitteella kuljetuslavan etu- ja takapst ja kohdista lava koneen rungon plle niin, ett saranakannatinkokoonpano osoittaa taaksepin (Figure 13).

  3. Kiinnit nostimen ohjausvarsi sispuolen ja ulkopuolen nostokannattimiin aikaisemmin irrotetulla kuusiokantapultilla (5-tuumaa), lukkomutterilla (tuumaa), liitintapilla (3-tuumaa) ja sokalla (Figure 16).

    g226666

    Figure 16

    1. Lukkomutteri (tuumaa)
    2. Kuusiokantapultti (5-tuumaa)
    3. Sokka
    4. Nostimen ohjausvarsi
    5. Liitintappi (3-tuumaa)

  4. Kiinnit saranakannattimet takarunkokiskoon neljll aikaisemmin irrotetulla laippakantapultilla (1tuumaa) kuvan mukaisesti (Figure 15).

  5. Kirist nelj laippakantapulttia momenttiin 37–45Nm.

Akun kytkent

  1. Kytke akun pluskaapeli akun napaan (Figure 2).

  2. Kytke akun miinuskaapeli akun napaan (Figure 2).

  3. Asenna akun kansi akun plle (Figure 2).
