Úvod

Tato rotační, ručně vedená sekačka na trávu je vhodná pro soukromé majitele pozemků. Je určena primárně k sečení trávy na dobře udržovaných trávnících soukromých pozemků. Není určena k sekání křovin ani k zemědělskému použití.

Přečtěte si pečlivě následující informace, abyste věděli, jak máte správně používat a pečovat o svůj výrobek a jak se vyhnout zranění a poškození výrobku. Za správný a bezpečný provoz výrobku nese odpovědnost majitel.

Společnost Toro můžete kontaktovat přímo na adrese www.Toro.com zde najdete informace o výrobcích a příslušenství, můžete vyhledat prodejce nebo zaregistrovat svůj výrobek.

Kdykoli budete potřebovat servis, originální náhradní díly Toro nebo doplňující informace, kontaktujte autorizované servisní středisko nebo centrum zákaznických služeb Toro a mějte připravené typové a sériové číslo. Obrázek 1 znázorňuje umístění typového a sériového čísla na výrobku. Vepište sériové číslo do příslušného pole.

g017280

Tato příručka identifikuje potenciální rizika a obsahuje bezpečnostní sdělení označená varovným bezpečnostním symbolem (Obrázek 2) signalizujícím riziko, které může způsobit vážný úraz nebo usmrcení, nebudete-li dodržovat doporučená opatření.

g000502

V této příručce jsou pro zdůraznění informací používána dvě slova. Důležité upozorňuje na speciální technické informace a Poznámka zdůrazňuje obecné informace, které stojí za zvláštní pozornost.

Tento výrobek splňuje všechny relevantní směrnice Evropské unie. Podrobné informace naleznete v Prohlášení o shodě k tomuto výrobku.

Čistý točivý moment: Hrubý či čistý točivý moment tohoto motoru byl laboratorně stanoven výrobcem motoru v souladu se specifikacemi SAE (Society of Automotive Engineers) J1940. V souladu s bezpečnostními, emisními a provozními požadavky byl efektivní točivý moment motoru u sekačky této třídy nastaven na výrazně nižší hodnotu. Technické údaje o modelu své sekačky naleznete na stránkách www.Toro.com.

Bezpečnost

Tento stroj byl vyroben v souladu s normou EN ISO 5395:2013

Obecné bezpečnostní informace

Tento výrobek může amputovat ruce a nohy a odmršťovat předměty. Dodržujte vždy všechny bezpečnostní pokyny, abyste zamezili vážnému úrazu.

Používání tohoto výrobku pro jiné účely, než ke kterým je určen, může být nebezpečné uživateli a okolostojícím.

  • Před spuštěním motoru si pozorně přečtěte tuto provozní příručku, abyste porozuměli jejímu obsahu.

  • Nepřibližujte ruce ani nohy do blízkosti rotujících částí stroje.

  • Nikdy neprovozujte stroj, pokud nejsou všechny jeho kryty ve správné poloze nebo pokud nejsou funkční další bezpečnostní ochranná zařízení.

  • Zdržujte se v bezpečné vzdálenosti od všech vyhazovacích otvorů. Přihlížející osoby musí vždy zůstat v bezpečné vzdálenosti od stroje.

  • Děti se musí zdržovat v bezpečné vzdálenosti od pracovního prostoru. Nikdy nedovolte dětem stroj řídit.

  • Před provedením údržby, doplňováním paliva nebo uvolňováním ucpaného materiálu zastavte stroj a vypněte motor.

Nesprávné používání nebo údržba této sekačky mohou vést ke zranění. Z důvodu snížení rizika zranění dodržujte tyto bezpečnostní pokyny a vždy věnujte pozornost výstražnému symbolu, který označuje upozornění, výstrahu nebo nebezpečí – pokyny k zajištění osobní bezpečnosti. Nedodržení těchto pokynů může mít za následek zranění osob nebo jejich usmrcení.

Více doplňujících informací o bezpečnosti je uvedeno v této příručce tam, kde jsou potřebné.

Bezpečnostní a instrukční štítky

Graphic

Bezpečnostní štítky a pokyny jsou umístěny na místě viditelném obsluhou a v blízkosti každého prostoru představujícího potenciální nebezpečí. V případě ztráty nebo poškození původní nálepky nahraďte nálepku novou.

decaloemmarkt
decal104-7953
decal108-9751
decal112-8760
decal120-9570
decal131-4514b
decal132-4470

Nastavení

Important: Sejměte a zlikvidujte ochrannou plastovou fólii, která zakrývá motor, a všechny další plastové nebo obalové materiály na stroji.

Important: Abyste předešli neúmyslnému nastartování, nevkládejte klíč do spínače elektrického zapalování, dokud nejste připraveni na spuštění motoru (pouze model s elektrickým startérem).

Sestavení rukojeti

Důležité upozornění

Nesprávným sestavením a rozložením rukojeti se mohou poškodit kabely, což může způsobit nebezpečí při provozu.

  • Při rozkládání rukojeti nepoškoďte kabely.

  • Je-li poškozený kabel, kontaktujte autorizované servisní středisko.

  1. Otočte horní část rukojeti tak, aby zapadla do spodní části rukojeti (Obrázek 3), a utáhněte oba knoflíky na rukojeti, aby horní část rukojeti držela na svém místě (Obrázek 4).

    g016547
  2. Uvolněte páčku pojistky rukojeti (Obrázek 4).

    g016551
  3. Vytáhněte rukojeť směrem dozadu a zajistěte ji v požadované poloze (Obrázek 4).

Montáž ovládací tyče žacího nože

Namontujte ovládací tyč žacího nože k hornímu držadlu (Obrázek 5).

g017217

Doplnění oleje do motoru

Important: Stroj není dodáván s olejem v motoru, součástí dodávky je však lahev oleje. Před spuštěním motoru doplňte do motoru olej.

Specifikace motorového oleje

Množství motorového oleje0,53 l
Viskozita olejedetergentní olej SAE 30 nebo SAE 10W-30
API klasifikaceSJ nebo vyšší
  1. Umístěte sekačku na rovnou plochu.

  2. Otáčením uzávěru doleva a jeho vytažením vyjměte měrku hladiny oleje (Obrázek 6).

    g193261
  3. Prostřednictvím plnicí trubice opatrně nalijte olej v množství přibližně ¾ objemu motoru.

  4. Počkejte 3 minuty, než se olej v motoru usadí.

  5. Otřete měrku hladiny oleje čistým hadříkem.

  6. Zasuňte měrku hladiny oleje do plnicí trubice a opět ji vyjměte.

  7. Odečtěte výšku hladiny oleje na měrce (Obrázek 6).

    • Pokud je hladina oleje na měrce příliš nízká, opatrně do plnicí trubice doplňte malé množství oleje, vyčkejte 3 minuty a opakujte kroky 5 až 7, dokud nebude dosaženo správné hladiny oleje na měrce.

    • Je-li hladina oleje příliš vysoká, vypusťte přebytečný olej, aby bylo dosaženo správné hladiny; viz Výměna motorového oleje.

    Important: Pokud spustíte motor s příliš nízkou nebo vysokou hladinou motorového oleje, můžete ho poškodit.

  8. Zasuňte měrku pevně do plnicí trubice oleje.

Important: Motorový olej vyměňte po prvních 5 hodinách provozu; následně jej vyměňujte jednou ročně. Viz Výměna motorového oleje.

Dobíjení baterie

Pouze model s elektrickým startérem

Viz Nabíjení akumulátoru.

Montáž sběracího koše

  1. Nasuňte sběrací koš na rám tak, jak je znázorněno na Obrázek 7.

    g027215

    Note: Koš nenasunujte přes rukojeť (Obrázek 7).

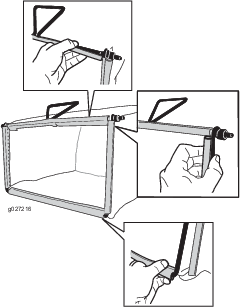

  2. Zahákněte spodní kanál koše na spodní část rámu (Obrázek 8).

    g027216
  3. Zahákněte horní a boční kanály koše na horní a boční části rámu (Obrázek 8).

Součásti stroje

g191969
g191981
g017219
ModelHmotnostDélkaŠířkaVýška
2097665 kg 163 cm81 cm112 cm
2097868 kg

Obsluha

Note: Levou a pravou stranu stroje určete z normálního místa obsluhy.

Před provozem

Bezpečnostní kroky před použitím

Obecné bezpečnostní informace

  • Dobře se seznamte s bezpečným použitím zařízení, ovládacími prvky a významem bezpečnostních nápisů.

  • Vždy se přesvědčte, zda jsou všechny ochranné kryty a bezpečnostní prvky, jako například dvířka a/nebo sběrací koše, na svém místě a správně fungují.

  • Vždy se přesvědčte, zda žací nože, jejich šrouby a montážní celek žací jednotky nejsou opotřebené nebo poškozené.

  • Zkontrolujte prostor, kde budete stroj používat, a odstraňte všechny předměty, jež mohou být strojem vymrštěny.

  • Při nastavování výšky sekání se můžete dostat do kontaktu s pohyblivým nožem, který může způsobit vážné poranění.

    • Vypněte motor, vytáhněte klíč zapalování (pouze model s elektrickým startérem) a počkejte, dokud se všechny pohyblivé součásti nezastaví.

    • Při nastavování výšky sekání nestrkejte prsty pod kryt.

Bezpečnost týkající se paliva

Nebezpečí

Palivo je extrémně hořlavé a vysoce výbušné. Požár nebo výbuch způsobený palivem může popálit vás i jiné osoby a způsobit škody na majetku.

  • Aby nedošlo ke vznícení paliva od statického náboje, položte před tankováním nádobu s palivem nebo sekačku přímo na zem, nikoli na vozidlo nebo jiný předmět.

  • Palivo doplňujte do nádrže venku na otevřeném prostranství a při studeném motoru. Rozlité palivo utřete.

  • Nemanipulujte s palivem v blízkosti otevřeného ohně či jisker, nebo když kouříte.

  • Palivo skladujte ve schválených nádobách a odstraňte je z dosahu dětí.

Důležité upozornění

Požití paliva může vést k vážnému zranění nebo úmrtí. Dlouhodobý styk s výpary může způsobit vážné újmy na zdraví a onemocnění.

  • Vyhýbejte se delšímu vdechování výparů.

  • Ruce ani obličej nepřibližujte k trysce a otvoru palivové nádrže.

  • Dávejte pozor, aby vám palivo nevniklo do očí a nedostalo se do kontaktu s pokožkou.

Doplňování paliva do nádrže

  • Nejlepších výsledků dosáhnete, když budete používat pouze čistý, čerstvý bezolovnatý benzín s oktanovým číslem kolem 87 nebo vyšším (metoda stanovení (R+M)/2).

  • Přijatelná jsou i okysličená paliva až s 10 % etanolu nebo 15 % MTBE.

  • Nepoužívejte etanolové směsi benzínu, např. E15 nebo E85 s více než 10 % etanolu. Použití těchto směsí může mít za následek problémy s výkonem nebo poškození motoru, na které se nevztahuje záruka.

  • Nepoužívejte benzín obsahující metanol.

  • Neuchovávejte palivo přes zimu v palivové nádrži nebo nádobách na palivo, aniž byste do něj přidali stabilizátor paliva.

  • Nepřidávejte do benzínu olej.

Natankujte do nádrže čerstvý normální bezolovnatý benzín ze značkové čerpací stanice.

Important: Chcete-li zredukovat problémy se startováním, do benzínu celoročně přidávejte stabilizátor paliva. Stabilizátor míchejte s palivem, které nesmí být starší než 30 dní.

  1. Očistěte okolí uzávěru palivové nádrže a uzávěr odšroubujte (Obrázek 12).

    g197784

    Important: Tento stroj je vybaven nádrží na prémiové palivo, která obsahuje pěnovou vložku, jež zamezuje promíchávání paliva. Nikdy pěnovou vložku nevyjímejte, neboť jejím použitím může motor spotřebovat veškeré množství paliva v nádrži (Obrázek 13).

    g197639
  2. Nasaďte uzávěr palivové nádrže a pořádně ho utáhněte.

Kontrola hladiny motorového oleje

  1. Umístěte sekačku na rovnou plochu.

  2. Otáčením uzávěru doleva a jeho vytažením vyjměte měrku hladiny oleje (Obrázek 14).

    g193261
  3. Otřete měrku hladiny oleje čistým hadříkem.

  4. Zasuňte měrku hladiny oleje do plnicí trubice a opět ji vyjměte.

  5. Odečtěte výšku hladiny oleje na měrce (Obrázek 14).

    • Obrázek 14Pokud je hladina oleje na měrce příliš nízká, opatrně do plnicí trubice doplňte malé množství detergentního oleje SAE 30 nebo SAE 10W-30, počkejte 3 minuty a opakujte kroky 3 až 5, dokud nebude dosaženo správné hladiny oleje na měrce. Typ oleje viz část Výměna motorového oleje.

    • Je-li hladina oleje příliš vysoká (Obrázek 14), vypusťte přebytečný olej, aby bylo dosaženo správné hladiny; viz Výměna motorového oleje.

    Important: Pokud spustíte motor s příliš nízkou nebo vysokou hladinou motorového oleje, můžete ho poškodit.

  6. Zasuňte měrku pevně do plnicí trubice oleje.

Nastavení výšky rukojeti

Rukojeť můžete zvednout nebo snížit do polohy, která vám při práci vyhovuje.

  1. Vytažením páčky pojistky rukojeti směrem dozadu uvolníte pojistné kolíky rukojeti (Obrázek 15).

    g191982
  2. Otáčejte rukojetí a zarovnejte požadovaný zářez v držáku rukojeti s pojistným kolíkem rukojeti, viz Obrázek 15.

  3. Polohu rukojeti zajistěte uvolněním páčky pojistky rukojeti.

Nastavení výšky sekání

Výstraha

Pokud byl spuštěný motor, tlumič výfuku bude žhavý a může způsobit vážné popálení.

Nepřibližujte se ke žhavému tlumiči výfuku.

Nastavte výšku sekání podle potřeby; viz Obrázek 16 a Obrázek 17.

Note: Chcete-li zvýšit výšku stroje, posuňte přední a zadní páčky pro nastavení výšky sekání dopředu. Chcete-li výšku stroje snížit, přesuňte páčky pro nastavení výšky sekání dozadu. Pokud zvláštní okolnosti nevyžadují jiný způsob, nastavte všechna kola na stejnou výšku, podrobnosti naleznete v části Provozní tipy.

g017634
g017635

Během provozu

Bezpečnostní kroky během použití

Obecné bezpečnostní informace

  • Používejte vhodný oděv, včetně ochrany zraku, pevné protiskluzové obuvi a chráničů sluchu. Svažte si dlouhé vlasy, zabezpečte volný oděv a nenoste šperky.

  • Stroj neobsluhujte, jste-li nemocní, unaveni nebo pod vlivem alkoholu nebo drog.

  • Žací nůž je ostrý; při kontaktu s nožem může dojít k vážnému poranění. Než opustíte provozní pozici, vypněte motor, vyjměte klíč ze zapalování (pouze model s elektrickým startérem) a počkejte, až se všechny pohyblivé části zastaví.

  • Po uvolnění ovládací tyče žacího nože by se motor i žací nůž měly do 3 sekund zastavit. Pokud se nezastaví, přestaňte sekačku okamžitě používat a kontaktujte autorizované servisní středisko.

  • Před rozjetím se strojem vzad se vždy podívejte dolů a za sebe.

  • Pracujte se strojem jen za dobré viditelnosti a za dobrého počasí. Nepracujte se strojem, pokud hrozí nebezpečí zásahu bleskem.

  • Na mokré trávě nebo listí můžete uklouznout, dostat se do kontaktu s žacím nožem a způsobit si vážné zranění. Nesekejte za mokrých podmínek.

  • Buďte velmi opatrní, blížíte-li se k nepřehledným zatáčkám, křovinám, stromům nebo jiným objektům, které vám mohou bránit ve výhledu.

  • Dávejte pozor na díry, vyjeté koleje, hrboly, kameny nebo jiné skryté objekty. Nerovný terén může být příčinou uklouznutí a pádu.

  • Pokud zasáhnete nějaký předmět nebo jestliže stroj nadměrně vibruje, zastavte jej a zkontrolujte nože. Před obnovením provozu proveďte všechny nezbytné opravy.

  • Než opustíte provozní pozici, vypněte motor, vytáhněte klíč zapalování (pouze model s elektrickým startérem) a počkejte, až se všechny pohyblivé části zastaví.

  • Pokud byl spuštěný motor, tlumič výfuku bude žhavý a může způsobit vážné popálení. Nepřibližujte se ke žhavému tlumiči výfuku.

  • Pravidelně kontrolujte součásti sběracího koše a vyprazdňovací kanál a v případě potřeby je vyměňte za náhradní díly doporučené výrobcem.

  • Používejte pouze příslušenství a přídavná zařízení schválená společností The Toro® Company.

Bezpečnost při práci ve svahu

  • Sekejte podél svahu, nikdy nahoru a dolů. Při změně směru na svahu buďte mimořádně opatrní.

  • Nesekejte na příliš strmých svazích. Špatný postoj nebo špatná pozice při sekání mohou být příčinou uklouznutí a pádu.

  • Sekejte opatrně v blízkosti prudkých svahů, příkopů nebo náspů.

Spuštění motoru

Standardní model

Pomalu zatáhněte za ruční startovací rukojeť, dokud neucítíte odpor, a potom zatáhněte prudce. Lanko nechte pomalu navinout zpět do motoru.

Note: Jestliže se sekačka nenastartuje ani po několika pokusech, obraťte se na autorizované servisní středisko.

Model s elektrickým startérem

U modelu s elektrickým startérem lze motor nastartovat pomocí startovacího klíče nebo ruční startovací rukojeti.

  • Startovací klíč: Otočte startovací klíč do polohy Start a podržte jej (Obrázek 18); jakmile motor naskočí, klíč uvolněte.

    Important: Nepokoušejte se startovat motor s ovládací tyčí žacího nože v záběru. Mohli byste tak vyhodit pojistky.

    Note: Nedržte klíček v poloze Start déle než 5 sekund, abyste nespálili startér.

    g017516
  • Ruční startovací rukojeť:

    1. Otočte klíčkem zapalování do polohy RUN“ (provoz) (Obrázek 18).

    2. Pomalu zatáhněte ruční startovací rukojeť dozadu, dokud neucítíte odpor, a potom zatáhněte prudce. Lanko nechte pomalu navinout zpět do motoru.

Použití ručního pohonu

V případě použití vlastního pohonu se jednoduše pohybujte volnou chůzí, rukama s lokty u těla držte horní část rukojeti. Sekačka se automaticky přizpůsobí vaší rychlosti (Obrázek 19).

Note: Vlastní pohon lze využívat se žacími noži v záběru i bez záběru.

g193359

Note: V situacích, kdy potřebujete mít větší kontrolu, než poskytuje vlastní pohon, použijte trakční rukojeť.

Vypnutí motoru

Standardní model

Přepněte pákový spínač (Obrázek 20) do polohy STOP a držte jej stisknutý, dokud se motor nezastaví.

g017636

Model s elektrickým startérem

  1. Otočte klíčkem zapalování do polohy VYPNUTO (Obrázek 21).

    g017517
  2. Jakmile se motor zastaví, vytáhněte startovací klíč ze zapalování a po opuštění stroje si jej ponechejte u sebe.

Uvedení žacích nožů do záběru

Po nastartování motoru se žací nože neotáčí. Chcete-li sekat trávu, musíte žací nože uvést do záběru.

  1. Přitáhněte pojistku ovládací tyče žacího nože k ovládací tyči žacího nože (Obrázek 22).

    g016484
  2. Pomalu přitáhněte ovládací tyč žacího nože směrem k rukojeti (Obrázek 22).

  3. Přidržte ovládací tyč žacího nože u držadla (Obrázek 23).

    g193334

Vypnutí nožů

Uvolněte ovládací tyč žacího nože (Obrázek 24).

g193345

Important: Žací nůž se do 3 sekund po uvolnění ovládací tyče žacího nože zastaví. Pokud se řádně nezastaví, přestaňte sekačku okamžitě používat a kontaktujte autorizované servisní středisko.

Kontrola funkce systému brzdy žacího nože

Servisní intervalPostup při údržbě
Při každém použití nebo denně
  • Zkontrolujte funkčnost brzdy žacího nože.
  • Přesvědčte se, zda se nože zastaví do 3 sekund po uvolnění ovládací tyče žacího nože.

    Použití sběracího koše

    Pro kontrolu funkčnosti systému brzdy žacího nože můžete použít sběrací koš.

    1. Sejměte kryt zadního vyhazovacího otvoru.

    2. Namontujte prázdný sběrací koš na stroj.

    3. Spusťte motor.

    4. Uveďte žací nůž do záběru.

      Note: Sběrací koš by se měl začít nafukovat, což signalizuje, že jsou žací nože v záběru a otáčejí se.

    5. Sledujte koš a uvolněte ovládací tyč žacího nože.

      Note: Pokud koš nesplaskne do 3 sekund po uvolnění ovládací tyče žacího nože, může to signalizovat zhoršování stavu systému brzdy žacího nože. Tyto signály byste neměli ignorovat, protože mohou mít vážné následky. Nechte stroj zkontrolovat a provést jeho údržbu v autorizovaném servisním středisku.

    6. Vypněte motor a počkejte, dokud se všechny pohyblivé součásti nezastaví.

    Použití sekačky bez sběracího koše

    1. Přemístěte stroj na dlážděnou plochu, kde nefouká vítr.

    2. Nastavte všechna 4 kola na výšku sekání 89 mm.

    3. Vezměte půlarch novinového papíru a zmačkejte jej do kuličky dostatečně malé na to, aby se vešla pod kryt stroje (o průměru asi 76 mm).

    4. Položte papírovou kuličku přibližně 13 cm před stroj.

    5. Spusťte motor.

    6. Uveďte žací nůž do záběru.

    7. Uvolněte ovládací tyč žacího nože a začněte odpočítávat 3 sekundy.

    8. Po uplynutí 3 sekund rychle zatlačte sekačku směrem dopředu přes noviny.

    9. Vypněte motor a počkejte, dokud se všechny pohyblivé součásti nezastaví.

    10. Přejděte k přední straně stroje a zkontrolujte papírovou kuličku.

      Note: Pokud se kulička nedostala pod stroj, opakujte kroky 4 až 10.

    11. Je-li papír roztřepený nebo roztrhaný, žací nože se řádně nezastavily, a provoz sekačky proto není bezpečný. Kontaktujte autorizované servisní středisko.

    Mulčování

    Stroj je z továrny nastaven tak, aby vracel jemně posekanou trávu a listí zpět na trávník. Příprava stroje na mulčování:

    • Pokud je na sekačce připevněný boční vyhazovací kanál, sejměte ho a spusťte dvířka bočního deflektoru; viz Vyjmutí bočního vyhazovacího kanálu.

    • Pokud je na sekačce připevněný sběrací koš, sejměte jej; viz Vyjmutí sběracího koše.

    • Pokud není kryt zadního vyhazovacího otvoru namontovaný, uchopte ho za rukojeť, nadzvedněte dvířka zadního deflektoru a vložte ho do zadního vyhazovacího kanálu, dokud západka nezapadne na místo; viz Obrázek 25.

      g016490

    Důležité upozornění

    Je-li stroj provozován k mulčování posekané trávy bez krytu na svém místě, mohou být vymršťovány předměty na vás nebo osoby v blízkosti. Dále by mohlo dojít ke styku s žacími noži. Odmrštěné předměty nebo styk s žacím nožem mohou způsobit vážné zranění nebo smrt.

    Před mulčováním se ujistěte, že je na sekačce upevněn kryt zadního vyhazovacího otvoru. Nikdy neuvádějte nože do záběru bez upevněného krytu zadního vyhazovacího otvoru nebo sběracího koše na stroji.

    Sbírání trávy

    Chcete-li posekanou trávu a listí z trávníku sesbírat, použijte sběrací koš.

    Pokud je na sekačce nasazený boční vyhazovací kanál, před sběrem trávy ho odmontujte; viz Vyjmutí bočního vyhazovacího kanálu.

    Připevnění sběracího koše

    1. Zvedněte zadní dvířka a podržte je nahoře (Obrázek 26).

      g017408
    2. Chcete-li sejmout kryt zadního vyhazovacího otvoru, zatlačte západku palcem směrem dolů a vytáhněte kryt ze sekačky (Obrázek 26).

    3. Namontujte tyč sběracího koše do drážek na základně rukojeti a nakláněním sběracího koše dopředu a dozadu usaďte tyč ve spodní části obou drážek; viz Obrázek 27.

      g016513
    4. Spusťte dvířka zadního deflektoru dolů, dokud nedosednou na sběrací koš.

    Vyjmutí sběracího koše

    Opačným postupem můžete sběrací koš vyjmout, viz Připevnění sběracího koše.

    Vyhazování kousků trávy bočním otvorem

    Při sekání velmi vysoké trávy použijte boční vyhazovací otvor.

    Pokud je na sekačce připevněný sběrací koš, před použitím bočního vyhazovacího otvoru ho vyjměte a upevněte kryt zadního vyhazovacího otvoru podle části Vyjmutí sběracího koše.

    Important: Před mulčováním zkontrolujte, že je na sekačce upevněn kryt zadního vyhazovacího otvoru (Obrázek 25).

    Montáž bočního vyhazovacího kanálu

    1. Zvednutím otevřete dvířka bočního vyhazovacího otvoru (Obrázek 28).

      g017521
    2. Upevněte boční vyhazovací kanál podle Obrázek 28 a Obrázek 29 přiklopte dvířka na kanál.

      g017522

    Vyjmutí bočního vyhazovacího kanálu

    Při vyjímání bočního vyhazovacího kanálu opakujte uvedené kroky v opačném pořadí, viz Montáž bočního vyhazovacího kanálu.

    Provozní tipy

    Všeobecná doporučení k sekání

    • Zkontrolujte prostor, kde budete stroj používat, a odstraňte všechny předměty, jež mohou být strojem vymrštěny.

    • Zabraňte kontaktu žacích nožů s tvrdými předměty. Nikdy záměrně nepřejíždějte sekačkou přes žádný předmět.

    • Pokud sekačka narazí na tvrdý předmět nebo začne vibrovat, okamžitě vypněte motor, vytáhněte klíč (dle výbavy), odpojte koncovku zapalovací svíčky a zkontrolujte, zda stroj není poškozený.

    • V zájmu dosažení maximální výkonnosti namontujte před začátkem sezóny nové žací nože.

    • V případě potřeby vyměňte žací nože za náhradní žací nože Toro.

    Sekání trávy

    • Sekejte najednou vždy pouze asi třetinu výšky trávy. Nenastavujte výšku na méně než 51 mm, pokud tráva není řídká nebo pokud není pozdní podzim, kdy se růst trávy zpomaluje.

    • Při sekání trávy vyšší než 15 cm nastavte maximální výšku sekání a pohybujte se pomaleji; potom sekání zopakujte s menší nastavenou výškou pro co možná nejlepší vzhled trávníku. Je-li tráva příliš vysoká, může se sekačka ucpat a motor se zastaví.

    • Mokrá tráva a listí mají tendenci tvořit chomáče a mohou ucpat sekačku nebo zastavit motor. Nesekejte za mokrých podmínek.

    • Za velkého sucha dávejte pozor na riziko vzniku požáru, dodržujte všechny místní protipožární pokyny a odstraňujte ze stroje zbytky suché trávy a listí.

    • Střídejte směr sekání. Pomáhá to rozptylovat posekanou trávu po trávníku a dosáhnout rovnoměrného hnojení.

    • Pokud výsledný vzhled trávníku není uspokojivý, vyzkoušejte následující:

      • Vyměňte žací nože nebo je nechte nabrousit.

      • Pohybujte se při sekání pomaleji.

      • Nastavte na stroji větší výšku sekání.

      • Sekejte trávu častěji.

      • Postupujte v překrývajících se pruzích místo plných pruhů při každém průchodu.

    Sekání listí

    • Dbejte na to, aby po sekání tráva polovinou své výšky přesahovala vrstvu listí. Možná budete muset přejet sekačkou přes listí vícekrát.

    • Pokud vrstva listí na trávníku přesahuje 13 cm, sekejte s větší výškou sekání a poté nastavte požadovanou výšku sekání.

    • Pokud sekačka neseká listy dostatečně na jemno, zpomalte.

    Po provozu

    Bezpečnostní kroky po použití

    Obecné bezpečnostní informace

    • Aby nedošlo k požáru, odstraňte ze stroje trávu a nečistoty. Místa potřísněná uniklým olejem nebo palivem vždy očistěte.

    • Před uskladněním stroje v jakýchkoli uzavřených prostorech nechejte vždy vychladnout motor.

    • Nikdy neskladujte stroj nebo nádobu s palivem v blízkosti otevřeného ohně, zdroje jisker nebo tepla, například ohřívače vody a jiných zařízení.

    Bezpečnost při přepravě

    • Před naložením stroje za účelem přepravy vyjměte klíč ze zapalování (dle výbavy).

    • Při nakládání a vykládání stroje buďte opatrní.

    • Zabezpečte stroj tak, aby se nemohl pohybovat.

    Čištění spodní části stroje

    Servisní intervalPostup při údržbě
    Při každém použití nebo denně
  • Odstraňte rozsekané kousky trávy a nečistoty pod strojem.
    1. Umístěte sekačku na rovnou plochu.

    2. Před opuštěním provozní pozice vypněte motor a počkejte, dokud se všechny pohyblivé součásti nezastaví.

    3. Spusťte stroj dolů do nastavení pro nejnižší výšku sekání; viz Nastavení výšky sekání.

    4. Připojte hadici k proplachovací trubici a pusťte vodu naplno (Obrázek 30).

      Note: Na těsnicí kroužek proplachovací tvarovky naneste vazelínu pro snadnější nasazování spojky a ochranu těsnicího kroužku.

      g003934
    5. Spusťte motor, zařaďte páku ovládání žacích nožů a nechejte stroj pracovat po dobu 1 až 3 minuty s rotujícími noži.

    6. Vyřaďte páku ovládání žacích nožů, vypněte motor a počkejte, až se všechny pohybující se části zastaví.

    7. Vypněte přívod vody a odmontujte hadicovou spojku od proplachovací tvarovky.

      Note: Pokud stroj není po jednom vymytí čistý, namočte jej a nechte jej 30 minut odstát. Poté postup opakujte.

    8. Znovu spusťte sekačku, uveďte žací nože do záběru po dobu 1 až 3 minut, aby z ní vytekla přebytečná voda.

    Důležité upozornění

    Prasklá nebo chybějící výplachová armatura sekačky může vás a další osoby zranit odmrštěnými předměty anebo přímým stykem s rotujícím žacím nožem. Odmrštěné předměty (kameny apod.) nebo styk s rotujícím žacím nožem mohou způsobit velmi vážné zranění nebo i smrt.

    • Zjistíte-li, že výplachová armatura je poškozená (prasklá) nebo chybí, přestaňte sekačku používat a výplachovou armaturu vyměňte za novou.

    • Nikdy nevkládejte ruce ani nohy pod sekačku nebo do otvorů stroje.

    Údržba

    Doporučený harmonogram údržby

    Servisní intervalPostup při údržbě
    Po prvních 5 hodinách
  • Vyměňte motorový olej.
  • Při každém použití nebo denně
  • Zkontrolujte funkčnost brzdy žacího nože.
  • Odstraňte rozsekané kousky trávy a nečistoty pod strojem.
  • Vzduchový filtr zkontrolujte a v případě potřeby ho vyčistěte nebo vyměňte.
  • Zkontrolujte žací nože.
  • Po každých 25 hodinách provozu
  • Nabíjejte baterii po dobu 24 hodin (pouze model s elektrickým startérem).
  • Po každých 50 hodinách provozu
  • Vzduchový filtr čistěte častěji při práci v prašných podmínkách.
  • Vyměňte motorový olej.
  • Proveďte údržbu systému žacích nožů.
  • Po každých 200 hodinách provozu
  • Vyměňujte vzduchový filtr; častěji při provozu v prašném prostředí.
  • Každý rok
  • Proveďte údržbu vzduchového filtru. Při provozu v prašném prostředí provádějte údržbu častěji.
  • Vyměňte motorový olej.
  • Proveďte údržbu žacích nožů.
  • Každý rok nebo před uskladněním
  • Nabíjejte baterii (pouze model s elektrickým startérem).
  • Před prováděním oprav podle uvedených pokynů a před každoročním uskladněním sekačky vyprázdněte palivovou nádrž.
  • Important: Další pokyny k postupům údržby naleznete v návodu k obsluze motoru.

    Náhradní díly jsou k dostání v autorizovaném servisním středisku nebo na adrese www.torodealer.com (pouze pro zákazníky v USA). Náhradní díly motoru jsou k dostání pouze u autorizovaného servisního prodejce.

    Bezpečnost při provádění úkonů údržby

    • Před prováděním jakékoli údržby odpojte kabel od zapalovací svíčky a vytáhněte klíč zapalování (pouze model s elektrickým startérem).

    • Při údržbě stroje používejte rukavice a ochranné brýle.

    • Žací nůž je ostrý; při kontaktu s nožem může dojít k vážnému poranění. Při manipulaci se žacím nožem používejte rukavice.

    • Nikdy nemanipulujte s bezpečnostními zařízeními. Pravidelně kontrolujte jejich řádný provoz.

    • Naklonění stroje může způsobit vytékání paliva. Palivo je hořlavé a výbušné a může způsobit zranění. Spotřebujte palivo provozem nebo je odčerpejte ručním čerpadlem; nikdy ne násoskou.

    • K zajištění optimální výkonnosti a dodržení požadavků na bezpečnost stroje je nutné používat pouze originální náhradní díly a příslušenství od společnosti Toro. Náhradní díly a příslušenství jiných výrobců mohou být nebezpečné a jejich použití může mít za následek zneplatnění záruky.

    Příprava na údržbu

    1. Vypněte motor, vytáhněte klíč zapalování (dle výbavy) a počkejte, dokud se všechny pohyblivé součásti nezastaví.

    2. Odpojte kabel zapalovací svíčky (Obrázek 31).

      g191983
    3. Jakmile dokončíte údržbu, připojte koncovku zpět k zapalovací svíčce.

      Important: Abyste stroj mohli naklonit za účelem výměny oleje nebo žacího nože, spotřebujte nejprve během normálního provozu palivo v nádrži. Je-li nezbytné naklonit stroj před spotřebováním paliva, odčerpejte palivo ručním palivovým čerpadlem. Naklánějte sekačku na stranu vždy tak, aby měrka oleje byla dole.

    Důležité upozornění

    Naklonění stroje může způsobit vytékání paliva. Palivo je hořlavé, výbušné a může způsobit zranění.

    Spotřebujte palivo provozem nebo je odčerpejte ručním čerpadlem; nikdy násoskou.

    Údržba vzduchového filtru

    Servisní intervalPostup při údržbě
    Při každém použití nebo denně
  • Vzduchový filtr zkontrolujte a v případě potřeby ho vyčistěte nebo vyměňte.
  • Po každých 50 hodinách provozu
  • Vzduchový filtr čistěte častěji při práci v prašných podmínkách.
  • Po každých 200 hodinách provozu
  • Vyměňujte vzduchový filtr; častěji při provozu v prašném prostředí.
  • Každý rok
  • Proveďte údržbu vzduchového filtru. Při provozu v prašném prostředí provádějte údržbu častěji.
    1. Uvolněte spojovací prvek a sejměte kryt vzduchového filtru (Obrázek 32).

      g017216
    2. Vyjměte a prohlédněte filtr.

      • Je-li filtr poškozen nebo je navlhčen olejem nebo palivem, vyměňte ho.

      • Pokud je filtr zašpiněný, poklepejte jím několikrát o tvrdý povrch nebo nečistoty vyfoukněte stlačeným vzduchem o tlaku nižším než 207 kPa směrem z vnitřní strany filtru.

        Note: Nekartáčujte a nevyfukujte nečistoty z venkovní strany filtru, obojí pouze zatlačuje nečistoty do vláken.

    3. Vyčistěte těleso a kryt vzduchového filtru vlhkým hadrem. Dávejte pozor, aby se nečistoty nedostaly do vzduchového otvoru.

    4. Nasaďte filtr na základnu.

    5. Nasaďte kryt a zašroubujte spojovací prvek.

    Výměna motorového oleje

    Servisní intervalPostup při údržbě
    Po prvních 5 hodinách
  • Vyměňte motorový olej.
  • Po každých 50 hodinách provozu
  • Vyměňte motorový olej.
  • Každý rok
  • Vyměňte motorový olej.
  • Note: Několik minut před výměnou oleje spusťte motor, aby se olej zahřál. Zahřátý olej má lepší viskozitu a odnáší více nečistot.

    Specifikace motorového oleje

    Množství motorového oleje0,53 l
    Viskozita olejedetergentní olej SAE 30 nebo SAE 10W-30
    API klasifikaceSJ nebo vyšší
    1. Umístěte sekačku na rovnou plochu.

    2. Viz Příprava na údržbu.

    3. Otáčením uzávěru doleva a jeho vytažením vyjměte měrku hladiny oleje (Obrázek 33).

      g193261
    4. Nakloňte stroj na stranu (vzduchový filtr musí směřovat nahoru) a nechte vytéct olej plnicí trubicí (Obrázek 34).

      g017281
    5. Po vypuštění vyjetého oleje umístěte stroj znovu do provozní polohy.

    6. Prostřednictvím plnicí trubice opatrně nalijte olej v množství přibližně ¾ objemu motoru.

    7. Počkejte 3 minuty, než se olej v motoru usadí.

    8. Otřete měrku hladiny oleje čistým hadříkem.

    9. Zasuňte měrku hladiny oleje do plnicí trubice a opět ji vyjměte.

    10. Odečtěte výšku hladiny oleje na měrce (Obrázek 33).

      • Pokud je hladina oleje na měrce příliš nízká, opatrně do plnicí trubice doplňte malé množství oleje, vyčkejte 3 minuty a opakujte kroky 8 až 10, dokud nebude dosaženo správné hladiny oleje na měrce.

      • Je-li hladina oleje příliš vysoká, vypusťte přebytečný olej, aby bylo dosaženo správné výšky oleje na měrce.

    11. Zasuňte měrku pevně do plnicí trubice oleje.

    12. Olej předejte k recyklaci podle platných předpisů.

    Nabíjení akumulátoru

    Pouze model s elektrickým startérem
    Servisní intervalPostup při údržbě
    Po každých 25 hodinách provozu
  • Nabíjejte baterii po dobu 24 hodin (pouze model s elektrickým startérem).
  • Každý rok nebo před uskladněním
  • Nabíjejte baterii (pouze model s elektrickým startérem).
  • Důležité upozornění

    CALIFORNIA

    Důležité upozornění, poučka 65

    Používání tohoto výrobku může způsobit vystavení účinkům chemikálií, které jsou státu Kalifornie známy jako karcinogenní, mutagenní nebo reprotoxické.

    Před prvním použitím nechte baterii 24 hodin dobíjet, následně ji dobíjejte jednou za měsíc (každých 25 startů) nebo podle potřeby. Nabíječku používejte vždy v krytém prostoru a kdykoli je to možné, dobíjejte baterii při pokojové teplotě (22 °C).

    Note: Stroj není vybaven alternátorovým nabíjecím systémem.

    1. Připojte nabíječku ke svazku kabelů pod startovacím klíčem (Obrázek 35).

      g017518
    2. Zapojte nabíječku do zásuvky ve zdi.

      Note: Jakmile již olověná baterie nedrží napětí, recyklujte ji nebo zlikvidujte podle místních předpisů.

    Note: Vaše nabíječka může mít dvoubarevný LED displej, který ukazuje následující stavy nabíjení:

    • Červené světlo indikuje, že probíhá dobíjení baterie.

    • Zelené světlo indikuje, že je baterie zcela dobitá nebo že je nabíječka odpojená od baterie.

    • Střídavě blikající červené a zelené světlo indikuje, že baterie je téměř zcela dobitá. Tento stav trvá pouze několik minut, než se baterie zcela dobije.

    Výměna pojistky

    Pouze model s elektrickým startérem

    Pokud nelze nabít baterii nebo spustit motor elektrickým startérem, příčinou může být spálená pojistka. Nahraďte ji elektrickou pojistkou 40 A.

    Important: Bez namontované pojistky nelze nastartovat sekačku elektrickým startérem nebo nabít baterii.

    1. Otevřete zajištěný držák pojistky a pojistku vyměňte (Obrázek 36).

      g020856
    2. Zavřete kryt držáku pojistky a zkontrolujte, že je pevně zajištěný.

    Výměna baterie

    Pouze model s elektrickým startérem

    Vyjmutí staré baterie

    1. Chcete-li získat náhradní baterii, kontaktujte autorizovaného prodejce náhradních dílů Toro.

    2. Sejměte kryt řemenu; viz krok 1 v části Údržba systému žacích nožů.

    3. Sejměte kryt zadního vyhazovacího otvoru.

    4. Přesuňte rukojeť do svislé polohy.

    5. Odstraňte čtyři malé šrouby, kterými je připevněn montážní celek zadních dvířek a páčky pojistky rukojeti.

    6. Sklopte rukojeť úplně dopředu.

    7. Demontujte montážní celek zadních dvířek a páčky pojistky rukojeti (Obrázek 37).

      g017523
    8. Odstraňte kryt z baterie.

    9. Odpojte kabely od baterie.

    10. Vyjměte baterie a recyklujte ji.

      Note: Recyklaci baterie proveďte v souladu se státními a místními předpisy.

    Montáž nové baterie

    1. Vyčistěte oblast na skříni, kde je držen v poloze akumulátor.

    2. Vložte nový akumulátor do skříně stroje.

    3. Připojte kabely k nové baterii.

      Note: Připojte černý (záporný) kabel na zápornou (-) svorku a červený (kladný) kabel na kladnou (+) svorku.

    4. Nasaďte na baterii kryt.

      Note: Kryt musí být správně umístěn přes kabelový svazek.

    5. Namontujte do stroje montážní celek zadních dveří a páčky pojistky rukojeti.

    6. Zvedněte rukojeť do svislé polohy.

    7. Připevněte ochranný kryt pomocí čtyř malých šroubů, které jste odstranili v kroku 5 v části Vyjmutí staré baterie.

    8. Nasaďte kryt zadního vyhazovacího otvoru.

    9. Vraťte rukojeť do provozní polohy.

    Seřízení mechanismu ručního pohonu

    Při každé instalaci nového lanka ručního pohonu nebo v případě, že ruční pohon není správně seřízen, proveďte jeho seřízení.

    1. Nastavení lanka povolte otáčením seřizovacího knoflíku proti směru hodinových ručiček (Obrázek 38).

      g027231
    2. Napnutí lanka (Obrázek 38) nastavte jeho zatažením dozadu nebo posunutím dopředu a jeho zajištěním v dané poloze.

      Note: Chcete-li tahovou sílu zvýšit, posuňte lanko směrem k motoru; chcete-li tahovou sílu snížit, posuňte lanko směrem od motoru.

    3. Nastavení lanka utáhněte otáčením seřizovacího knoflíku ve směru hodinových ručiček.

      Note: Pevně utáhněte rukou knoflík.

    Údržba systému žacích nožů

    Servisní intervalPostup při údržbě
    Po každých 50 hodinách provozu
  • Proveďte údržbu systému žacích nožů.
    1. Demontujte kryt systému pohonu žacích nožů (Obrázek 39).

      g016491
    2. Vymeťte nebo vyfoukejte nečistoty nahromaděné uvnitř krytu a kolem všech součástí.

    3. Vložte 0,25mm spárovou měrku, kus papíru nebo kartu proti stěně a posuňte ji směrem dolů za pružinu napínající řemen.

      Note: Pokud je mezi měrkou a pružinou viditelná mezera, utahujte stavěcí šroub, dokud nebude mezera taková, že papír nebude snadné do mezery vkládat a následně jej vyndávat (Obrázek 40).

      g017221

      Important: Stavěcí šroub nepřetahujte. Mohli byste poškodit hnací řemen žacích nožů.

    4. Namontujte zpět dříve demontovaný kryt systému pohonu žacích nožů.

    Údržba žacích nožů

    Servisní intervalPostup při údržbě
    Každý rok
  • Proveďte údržbu žacích nožů.
  • Important: Ke správnému namontování žacích nožů budete potřebovat momentový klíč. Pokud nemáte momentový klíč nebo si provedením montáže nejste jistí, obraťte se na autorizované servisní středisko.

    Po každém spotřebování paliva zkontrolujte žací nože. Jsou-li žací nože poškozené nebo prasklé, neprodleně je vyměňte. Pokud ostří žacích nožů je tupé nebo má vruby, nechte je nabrousit a vyvážit, nebo je vyměňte.

    Nebezpečí

    Opotřebený nebo poškozený žací nůž může prasknout a jeho úlomek může sekačka odmrštit na obsluhu nebo osoby v okolí a způsobit vážné zranění nebo smrt.

    • Pravidelně kontrolujte opotřebení a poškození nožů.

    • Opotřebený nebo poškozený žací nůž vyměňte.

    Note: V průběhu celé sezóny udržujte žací nože ostré, protože ostré nože sekají trávu čistě, aniž by trhaly nebo drolily stébla.

    Příprava na údržbu žacích nožů

    1. Zajistěte rukojeť ve svislé poloze (Obrázek 41); viz Nastavení výšky rukojeti.

      g025927
    2. Nakloňte stroj na stranu tak, aby měrka byla dole a horní část rukojeti byla opřená o zem.

    Kontrola žacích nožů

    Servisní intervalPostup při údržbě
    Při každém použití nebo denně
  • Zkontrolujte žací nože.
    1. Zkontrolujte ostří žacích nožů (Obrázek 42). Jestliže ostří nejsou dostatečně naostřená nebo jsou v důsledku různých záseků nerovná, vyjměte nože a naostřete je nebo je vyměňte.

      g017223
    2. Zkontrolujte samotné nože, zejména jejich zakřivené části (Obrázek 42). Jestliže v této oblasti zjistíte jakékoli poškození, opotřebení anebo průraz, okamžitě nůž vyměňte za nový.

      Nebezpečí

      Pokud není řešeno opotřebení žacího nože, mezi zakřivenou a plochou částí postupně vznikne průraz. Nakonec se kus žacího nože může odlomit a vyletět ze skříně, což může způsobit vážné zranění vás nebo okolostojících osob.

      • Pravidelně žací nůž kontrolujte, zda není opotřebený nebo poškozený.

      • Nikdy se nepokoušejte narovnat ohnutý žací nůž nebo svařovat poškozené nebo prasklé žací nože.

      • Opotřebený nebo poškozený žací nůž vyměňte.

    3. Kontrolujte, zda žací nože nejsou ohnuté; viz Kontrola ohnutí žacích nožů.

    Kontrola ohnutí žacích nožů

    1. Otočte žací nože tak, aby byly ve vyobrazené poloze, viz Obrázek 43.

      g016532
    2. Změřte vzdálenost od hladkého, rovného povrchu k řezné hraně (ostří) v bodech A a B, (Obrázek 43) a zaznamenejte si oba rozměry.

    3. Otočte žacími noži tak, aby na místech A a B byly jejich opačné konce (Obrázek 43).

    4. Zopakujte měření popsané v kroku 2 a zaznamenejte si výsledky.

      Note: Pokud je mezi rozměry A a B získanými v krocích 2 a 4 rozdíl větší než 3 mm, je žací nůž ohnutý a je nutné ho vyměnit. Viz Vyjmutí žacích nožů a Montáž žacích nožů.

    Důležité upozornění

    Ohnutý nebo poškozený žací nůž se může rozlomit a vážně zranit nebo zabít vás nebo okolostojící osoby.

    • Poškozený žací nůž vždy vyměňte za nový.

    • Nikdy nepilujte a nevytvářejte ostré zářezy v hranách nebo plochách žacího nože.

    Vyjmutí žacích nožů

    Pokud žací nůž narazí na pevný předmět nebo je žací nůž nevyvážený nebo ohnutý, vyměňte ho. Používejte pouze originální náhradní žací nože Toro.

    1. K zajištění žacích nožů použijte dřevěný špalek a otáčejte šrouby žacích nožů proti směru hodinových ručiček, jak je znázorněno na Obrázek 44.

      g016527
    2. Odstraňte jednotlivé žací nože, jak je znázorněno na Obrázek 45.

      g016530
    3. Zkontrolujte, zda nejsou unášeče žacího nože opotřebené nebo poškozené.

    Montáž žacích nožů

    1. První žací nůž namontujte ve vodorovné poloze, společně se všemi upevňovacími součástkami, jak je znázorněno na Obrázek 45.

      Note: Šrouby utáhněte rukou.

      Important: Zakřivené konce žacích nožů musí směřovat ke krytu sekačky. Ujistěte se, že jsou vyvýšená místa na jednotlivých unášečích žacích nožů umístěna v prohlubních hlavy odpovídajícího vřetena a kolíky na druhé straně jednotlivých unášečů žacích nožů jsou umístěny v otvorech odpovídajícího žacího nože.

    2. Zajistěte jednotlivé žací nože deskou a otáčejte šrouby žacích nožů ve směru hodinových ručiček momentovým klíčem, viz Obrázek 46; šrouby žacích nožů utáhněte momentem 82 Nm.

      Important: Při použití momentu 82 N·m je šroub pevně utažen. Přeneste svou váhu na klíč a šroub pevně utáhněte. Přetáhnout šroub je velmi obtížné.

      g016537
    3. Otočte namontovaný šroub o 1/4 otáčky tak, aby byl ve svislé poloze, a namontujte další žací nůž stejným způsobem jako první (postupujte podle kroku 1).

      Note: Čepele by měly být kolmé a tvořit obrácené písmeno T“, jak je znázorněno na Obrázek 47.

      g016536
    4. Utáhněte druhý žací nůž; postupujte podle kroku 2.

    5. Rukou otočte žací nože o 360° stupňů a zkontrolujte, že se nestýkají.

      Note: Pokud se žací nože stýkají, nejsou namontovány správně. Opakujte kroky 1 až 3, dokud není dosaženo stavu, kdy se žací nože navzájem nedotýkají.

    Důležité upozornění

    Nesprávná montáž žacích nožů může způsobit poškození sekačky nebo přivodit zranění vám nebo osobám v blízkosti.

    Při instalaci žacích nožů si počínejte opatrně.

    Uskladnění

    Stroj uskladněte na chladném, čistém a suchém místě.

    Všeobecné informace

    1. Provádějte doporučenou roční údržbu; viz .

    2. Vyčistěte spodní část krytu sekačky; viz Čištění spodní části stroje.

    3. Odstraňte rostlinné zbytky a nečistoty z vnějších částí motoru, ochranného krytu a horní části sekačky.

    4. Zkontrolujte stav žacích nožů; viz Kontrola žacích nožů.

    5. Provádějte údržbu vzduchového filtru; viz Údržba vzduchového filtru.

    6. Utáhněte všechny matice, šrouby a vruty.

    7. Zkorodované a popraskané nátěry povrchu opravte barvou, kterou dodává autorizovaný servisní prodejce.

    8. Pouze model s elektrickým startérem: baterii nabíjejte 24 hodin, potom nabíječku odpojte a uložte stroj v nevytápěném prostoru. Pokud stroj uskladňujete ve vytápěném prostoru, musíte každých 90 dnů dobít baterii.

    9. Před skladováním sklopte rukojeť; viz Nastavení výšky rukojeti.

    Příprava palivového systému

    Důležité upozornění

    Při delším skladování se palivo může vypařovat a při styku s otevřeným plamenem může explodovat.

    • Palivo dlouhodobě neskladujte.

    • Stroj s palivem v palivové nádrži nebo karburátoru neskladujte v uzavřených prostorách blízko otevřeného ohně. (Například poblíž pece nebo plynového ohřívače vody.)

    • Před uskladněním stroje do jakýchkoliv uzavřených prostor nechte vždy motor vychladnout.

    Při posledním tankování v roce přidejte do paliva stabilizátor podle doporučení výrobce motoru. Při posledním sekání před uložením sekačky vyprázdněte palivovou nádrž.

    1. Nechte stroj pracovat, dokud se palivo nespotřebuje a motor se nezastaví.

    2. Spusťte znovu motor a nechte jej pracovat, dokud se sám nezastaví. Jakmile motor nejde nastartovat, je dostatečně suchý.

    Příprava motoru

    1. Výměnu oleje provádějte se zahřátým motorem; viz Výměna motorového oleje.

    2. Odpojte kabel od zapalovací svíčky a vytáhněte klíč zapalování (pouze model s elektrickým startérem).

    3. Vyjměte zapalovací svíčku.

    4. Pomocí olejničky do motoru otvorem pro svíčku nalijte 30 ml motorového oleje.

    5. Několikrát pomalu zatáhněte za lanko startéru, aby se olej rozmístil po celém válci.

    6. Namontujte zapalovací svíčku, ale nepřipojujte k ní kabel. Zajistěte kabel tak, aby nemohl přijít do styku se svíčkou.

    Použití stroje po uskladnění

    1. Rozložte rukojeť; viz Nastavení výšky rukojeti.

    2. Zkontrolujte a dotáhněte všechny upevňovací prvky.

    3. Demontujte zapalovací svíčku a pomocí startéru rychle protáčejte motor, aby se odstranil přebytečný olej z válce.

    4. Prohlédněte zapalovací svíčku a pokud je znečištěná, opotřebovaná nebo prasklá, vyměňte ji; viz návod k obsluze motoru.

    5. Namontujte zapalovací svíčku a utáhněte ji doporučeným momentem na 20 N·m.

    6. Proveďte veškeré požadované postupy údržby; viz .

    7. Zkontrolujte hladinu oleje motoru; viz Kontrola hladiny motorového oleje.

    8. Naplňte palivovou nádrž čerstvým palivem; viz Doplňování paliva do nádrže.

    9. Pouze model s elektrickým startérem: nabijte baterii, viz Nabíjení akumulátoru.

    10. Připojte koncovku kabelu k zapalovací svíčce.
