Estacas para tierra y para roca

Note: Es ms fcil instalar las estacas con la ayuda de 2 personas o un mecanismo de izado.

1. Traslade la mquina a una superficie nivelada.

2. Coloque el bastidor de empuje a 30.5cm (12") del suelo, con las estacas elevadas.

3. Gire el interruptor de desconexin de la batera a la posicin de Desconectado.

4. Sujetando las estacas, retire las juntas tricas y los pasadores que sujetan las estacas a los motores (Figure 1).



   Figure 1

   1. Motor
   2. Acoplamiento
   3. Pasador y junta trica
   4. Estaca

5. Retire las estacas existentes.

6. Bombee grasa hasta que empiece a rezumar grasa de los cojinetes (3 aplicaciones aproximadamente) y limpie cualquier exceso de grasa.

Instale las estacas nuevas alineando el taladro de la estaca con el acoplamiento del motor, y sujtelas con las juntas tricas y los pasadores incluidos en este kit (Figure 2).

Figure 2

Las estacas para roca se muestran para fines ilustrativos nicamente.

1. Acoplamiento
2. Pasador
3. Junta trica
4. Estaca

Note: Es ms fcil instalar las estacas con la ayuda de 2 personas o un mecanismo de izado.

1. Traslade la mquina a una superficie nivelada.

2. Coloque el bastidor de empuje a 30.5cm (12") del suelo, con las estacas elevadas.

3. Gire el interruptor de desconexin de la batera a la posicin de Desconectado.

4. Sostenga la base con una pata de apoyo u otro elemento similar.

5. Sujetando las estacas, retire los pasadores y los clips que sujetan las estacas a los motores (Figure 1).

6. Retire las estacas existentes.

Realice este procedimiento con 2 personas.

1. Deslice la gua de la estaca y la placa espaciadora sobre la parte superior de la estaca para roca, como se muestra en la Figure 3.

   Note: Haga que una persona sostenga la estaca en el lugar mientras la otra persona contina con este procedimiento.



   Figure 3

2. Coloque la junta trica sobre la estaca, y coloque la estaca en la mquina, como se muestra en la Figure 3 y la Figure 4.



   Figure 4

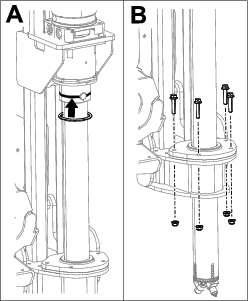

3. Alinee el taladro de la estaca con el taladro del motor, y sujtela con el pasador y la junta trica (Figure 4 y Figure 5).



   Figure 5

4. Sujete la gua de la estaca y el espaciador a la plataforma usando 8 pernos y 8 tuercas.

5. Apriete el perno a 37–45N∙m (27–33 pies-libra).
