Estacas para Solo e Rocha

Note: A participao de duas pessoas ou o uso de um equipamento de iamento facilitam a instalao das estacas.

1. Posicione a mquina em uma superfcie plana.

2. Posicione a lana com afastamento de 25,4 cm do solo, com as estacas na posio elevada.

3. Gire o interruptor de desconexo da bateria para a posio Off.

4. Segurando as estacas, remova os anis O-ring e pinos que fixam as estacas aos motores (Figure 1).



   Figure 1

   1. Motor
   2. Acoplamento
   3. Pino e anel O-ring
   4. Estaca

5. Remova as estacas existentes.

6. Bombeie graxa nas graxeiras at comear a escorrer dos rolamentos (aproximadamente 3 bombeadas) e limpe eventual excesso de graxa.

Instale as novas estacas alinhando o furo da estaca com o furo do acoplamento do motor, fixando-a com os anis O-ring e pinos inclusos neste kit (Figure 2).

Figure 2

A figura mostra as estacas para rocha apenas para fins ilustrativos.

1. Acoplamento
2. Pino
3. Anel O-ring
4. Estaca

Note: A participao de duas pessoas ou o uso de um equipamento de iamento facilitam a instalao das estacas.

1. Posicione a mquina em uma superfcie plana.

2. Posicione a lana com afastamento de 25,4 cm do solo, com as estacas na posio elevada.

3. Gire o interruptor de desconexo da bateria para a posio Off.

4. Apoie o p com um cavalete de apoio ou suporte equivalente.

5. Segurando as estacas, remova os pinos e anis elsticos de fixao das estacas aos motores (Figure 1).

6. Remova as estacas existentes.

Este procedimento deve ser realizado por duas pessoas.

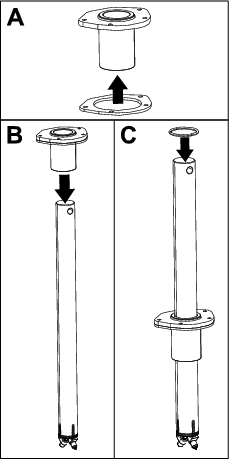

1. Encaixe o guia da estaca e o espaador no topo da estaca para rochas, conforme mostrado na Figure 3.

   Note: Uma pessoa deve segurar a estaca, enquanto a outra executa o restante do procedimento.



   Figure 3

2. Encaixe o anel O-ring na estaca, posicionando-a na mquina conforme mostrado na Figure 3 e Figure 4.

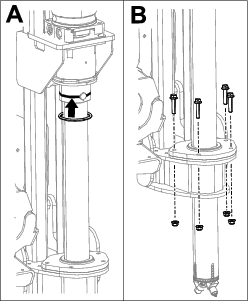

   Figure 4

3. Alinhe o furo da estaca com o furo do motor, fixando-a com o pino e anel O-ring (Figure 4 e Figure 5).



   Figure 5

4. Fixe o guia da estaca e o espaador na plataforma com o uso de 8 parafusos e 8 porcas.

5. Aperte os parafusos com torque de 37 a 45N∙m (27 a 33 ps-lb).
