イグニッションタイマー キット

以下の説明と図に従ってワイヤハーネスの配設を行います。ワイヤハーネスの位置についてはFigure 1を参照してください。

Figure 1

荷台は図示していない

1. 機械の後部
2. リング端子 — エンジンのマグネト発電機
3. タイマーモジュールとリレー
4. リング端子 — バッテリーのマイナス端子
5. リング端子 — ソレノイド

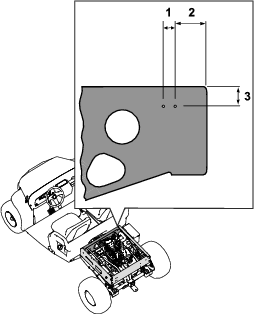

1. 後フレームの前プレートにドリルで 2 ヶ所、直径 3 mm の穴を開ける。穴開け位置についてはFigure 2 を参照。



   Figure 2

   荷台は図示していない

   1. 19 mm
   2. 52 mm
   3. 32.5 mm

2. 穴に合わせて、ねじ 2 本でタイマーモジュールとリレーを取り付ける（Figure 3）。



   Figure 3

   1. タイマーモジュール
   2. ねじ
   3. リレー

1. start/run ソレノイドのカバーを外す（Figure 4）。



   Figure 4

   1. ソレノイドカバー
   2. 機械の後部

2. リング端子をソレノイドに固定する；ソレノイドナットとロックナットワッシャを使う（Figure 5）。



   Figure 5

   1. ナット
   2. ロックワッシャ
   3. リング端子
   4. ソレノイド

3. ソレノイドにカバーを取り付ける。

4. ワイヤハーネスをタイマーモジュールとリレーに接続する（Figure 6）。



   Figure 6

5. エンジンのマグ根と発電機にリング端子を取り付ける；ワイヤハーネスの位置についてはFigure 1を参照。
