CALIFORNIA
Proposition 65 Warning
Il presente prodotto contiene una o più sostanze chimiche che nello Stato della California sono considerate cancerogene e causa di anomalie congenite o di altre problematiche della riproduzione.
Note: Stabilite i lati sinistro e destro della macchina dalla normale posizione di guida.
Parcheggiate la macchina su terreno pianeggiante.
Inserite il freno di stazionamento.
Spegnete il motore e togliete la chiave.
Sollevate il pianale; fate riferimento al Manuale dell'operatore della vostra macchina.
Scollegate la batteria; fate riferimento al Manuale dell'operatore della vostra macchina.
Parti necessarie per questa operazione:
| Cablaggio preassemblato | 1 |
| Modulo timer | 1 |
| Rel | 1 |
| Vite | 2 |

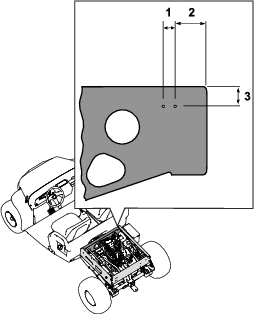

Per instradare e collegare il cablaggio preassemblato attenetevi alle istruzioni e figure che seguono. Fate riferimento alla Figure 1 per una panoramica della posizione del cablaggio preassemblato.

Rimuovete il coperchio dal solenoide di avviamento/funzionamento (Figure 4).

Utilizzate il dado e la rondella di bloccaggio del solenoide per fissare il terminale ad anello al solenoide (Figure 5).

Montate il coperchio sul solenoide.
Collegate il cablaggio preassemblato al modulo timer e al rel (Figure 6).

Montate il terminale ad anello sul magnete del motore; fate riferimento alla Figure 1 per la posizione del cablaggio preassemblato.
Parti necessarie per questa operazione:
| Fascetta per cavi | 3 |
Collegate il cavo positivo della batteria al morsetto positivo della batteria; fate riferimento al Manuale dell'operatore della vostra macchina.
Collegate il terminale ad anello del cablaggio preassemblato al morsetto negativo della batteria; fate riferimento alla Figure 1 per la posizione del cablaggio preassemblato.
Collegate il cavo negativo della batteria al morsetto negativo della batteria; fate riferimento al Manuale dell'operatore della vostra macchina.
Utilizzate 3 fascette per cavi per fissare il cablaggio preassemblato del kit al cablaggio preassemblato preesistente; fate riferimento alla Figure 7 per la posizione delle fascette per cavi.
