Kit de temporizador da ignio

Model No. 137-9982-Serial No. and Up

Aviso

CALIFORNIA

Proposition 65 Warning

É do conhecimento do Estado da Califórnia que um ou vários produtos químicos deste produto podem provocar cancro, defeitos congénitos ou outros problemas reprodutivos.

Instalação

Preparao da mquina

Note: Determine os lados direito e esquerdo da mquina a partir da posio normal de utilizao.

  1. Estacione a mquina numa superfcie nivelada.

  2. Engate o travo de estacionamento.

  3. Desligue o motor do e retire a chave da ignio.

  4. Eleve a plataforma de carga; consulte o Manual do utilizador da mquina.

  5. Desligue a bateria; consulte o Manual do utilizador da mquina.

Instalao da cablagem, rel e mdulo do temporizador

Peças necessárias para este passo:

Cablagem1
Mdulo do temporizador1
Rel1
Parafuso2

Utilize as ilustraes e instrues seguintes para encaminhar a cablagem. Consulte Figure 1 para uma viso geral da posio da cablagem.

g234300

Figure 1

Plataforma de carga removida para esclarecimento

  1. Traseira da mquina
  2. Terminal de anel—magneto do motor
  3. Mdulo e rel do temporizador
  4. Terminal de anel - terminal negativo da bateria
  5. Terminal de anel - solenide

Instalao do mdulo e rel do temporizador

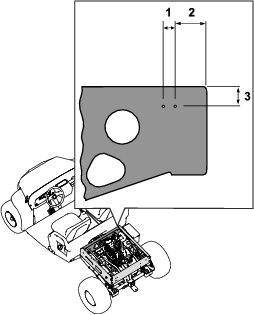

  1. Mea e faa dois furos (1/8 pol.) no lado direito da placa frontal da estrutura traseira. Consulte Figure 2 relativamente localizao correta dos furos na placa frontal.

    g234295

    Figure 2

    Plataforma de carga removida para esclarecimento

    1. 1,9 cm
    2. 5,2 cm
    3. 3,25 cm

  2. Utilize dois parafusos para instalar o mdulo e rel do temporizador nos furos na placa frontal (Figure 3).

    g234296

    Figure 3

    1. Mdulo do temporizador
    2. Parafuso
    3. Rel

Instalao da cablagem no solenide e motor

  1. Retire a cobertura do solenide arranque/funcionamento (Figure 4).

    g234294

    Figure 4

    1. Cobertura do solenide
    2. Traseira da mquina

  2. Utilize a porca do solenide e anilha de bloqueio para prender o terminal de anel ao solenide (Figure 5).

    g234293

    Figure 5

    1. Porca
    2. Anilha de bloqueio
    3. Terminal de anel
    4. Solenide

  3. Instale a cobertura no solenide.

  4. Ligue a cablagem ao mdulo e rel do temporizador (Figure 6).

    g234298

    Figure 6

  5. Instale o terminal de anel no magneto do motor; consulte Figure 1 para obter a posio da cablagem.

Concluso da instalao

Peças necessárias para este passo:

Braadeira de cabos3

  1. Ligue o cabo positivo da bateria ao terminal positivo da bateria; consulte o Manual do utilizador da mquina.

  2. Ligue o terminal de anel da cablagem ao terminal negativo da bateria; consulte Figure 1 para obter a posio da cablagem.

  3. Ligue o cabo negativo da bateria ao terminal negativo da bateria; consulte o Manual do utilizador da mquina.

  4. Utilize trs braadeiras de cabos para prender a cablagem do kit cablagem existente; consulte Figure 7 para obter a posio das braadeiras de cabos.

    g234304

    Figure 7

    Plataforma de carga removida para esclarecimento
