Set met timer voor contactschakelaar

Model No. 137-9982-Serial No. and Up

Waarschuwing

CALIFORNIA

Proposition 65 Warning

Dit product bevat een chemische stof of chemische stoffen waarvan de Staat Californië weet dat ze kanker, geboorteafwijkingen en schade aan het voortplantingssysteem veroorzaken.

Montage

De machine klaarmaken voor de montage

Note: Bepaal vanuit de normale bedieningspositie de linker- en rechterzijde van de machine.

  1. Parkeer de machine op een horizontaal oppervlak.

  2. Stel de parkeerrem in werking.

  3. Zet de motor af en haal het sleuteltje uit het contact.

  4. Zet de laadbak omhoog; raadpleeg de Gebruikershandleiding van uw machine.

  5. Koppel de accu los; raadpleeg de Gebruikershandleiding die bij uw machine hoort.

De kabelboom, het relais en de timermodule monteren

Benodigde onderdelen voor deze stap:

Kabelboom1
Timermodule1
Relais 1
Schroef2

Gebruik de volgende instructies en tekeningen om de kabelboom te leiden en aan te sluiten. Raadpleeg Figure 1 voor een overzicht van de kabelboomlocatie.

g234300

Figure 1

Laadbak verwijderd ter verduidelijking

  1. Achterkant van de machine
  2. Ringconnector – magneetontsteking motor
  3. Timermodule en relais
  4. Ringconnector – minpool van accu
  5. Ringconnector – solenode

De timermodule en het relais monteren

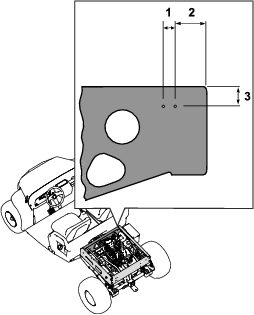

  1. Meet en boor 2 gaten (") in de rechterkant van de voorplaat van het achterframe. Zie Figure 2 voor de juiste locatie van de gaten in de voorplaat.

    g234295

    Figure 2

    Laadbak verwijderd ter verduidelijking

    1. 1,9cm
    2. 5,2cm
    3. 3,25cm

  2. Gebruik 2 schroeven om de timermodule en het relais aan de gaten in de voorplaat te bevestigen (Figure 3).

    g234296

    Figure 3

    1. Timermodule
    2. Schroef
    3. Relais

De kabelboom aan de solenode en de motor monteren

  1. Verwijder de kap van de start/lopen solenode (Figure 4).

    g234294

    Figure 4

    1. Kap van solenode
    2. Achterkant van de machine

  2. Gebruik de moer en borgring van de solenode om de ringconnector aan de solenode te bevestigen (Figure 5).

    g234293

    Figure 5

    1. Moer
    2. Borgring
    3. Ringconnector
    4. Solenode

  3. Plaats de kap over de solenode.

  4. Sluit de kabelboom aan op de timermodule en het relais (Figure 6).

    g234298

    Figure 6

  5. Monteer de ringconnector aan de magneetonsteking van de motor; raadpleeg Figure 1 voor de kabelboomlocatie.

De montage voltooien

Benodigde onderdelen voor deze stap:

Kabelbinder3

  1. Maak de pluskabel vast aan de pluspool van de accu; raadpleeg de Gebruikershandleiding van uw machine.

  2. Sluit de ringconnector van de kabelboom aan op de minpool van de accu; raadpleeg Figure 1 voor de kabelboomlocatie.

  3. Maak de minkabel vast aan de minpool van de accu; raadpleeg de Gebruikershandleiding van uw machine.

  4. Bevestig de kabelboom van de set met 3 kabelbinders aan de bestaande kabelboom; zie Figure 7 voor de kabelboomlocatie.

    g234304

    Figure 7

    Laadbak verwijderd ter verduidelijking
