Zndschlosstimer

Model No. 137-9982-Serial No. and Up

Warnung:

CALIFORNIA

Proposition 65 Warning

Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte des Reproduktionssystems verursachen.

Einrichtung

Vorbereiten der Maschine

Note: Bestimmen Sie die linke und rechte Seite der Maschine anhand der normalen Sitz- und Bedienposition.

  1. Stellen Sie die Maschine auf einer ebenen Flche ab.

  2. Aktivieren Sie die Feststellbremse.

  3. Stellen Sie den Motor ab und ziehen Sie den Zndschlssel ab.

  4. Heben Sie die Ladepritsche an, siehe Bedienungsanleitung.

  5. Schlieen Sie die Batterie ab, siehe Bedienungsanleitung Ihrer Maschine.

Befestigen des Kabelbaums, Relais und Timermoduls

Für diesen Arbeitsschritt erforderliche Teile:

Kabelbaum1
Timermodul1
Relais 1
Schraube2

Verlegen und schlieen Sie den Kabelbaum mit den folgenden Anweisungen und Bildern an. In Figure 1 finden Sie eine bersicht der Kabelbaumposition.

g234300

Figure 1

Ladepritsche wurde zur Verdeutlichung entfernt

  1. Rckseite der Maschine
  2. Kabelschuh: Motorznder
  3. Timermodul und Relais
  4. Kabelschuh: Minuspol der Batterie
  5. Kabelschuh: Stromspule

Einbauen des Timermoduls und des Relais

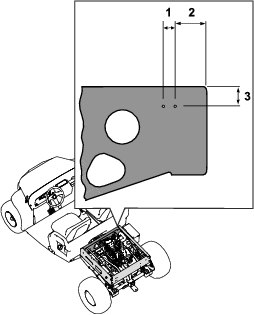

  1. Bohren Sie zwei " groe Lcher in die rechte Seite der vorderen Platte des Hinterrahmens. In Figure 2 finden Sie die entsprechende Lochposition an der vorderen Platte.

    g234295

    Figure 2

    Ladepritsche wurde zur Verdeutlichung entfernt

    1. 1,9 cm
    2. 5,2 cm
    3. 3,25 cm

  2. Befestigen Sie das Timermodul und das Relais mit zwei Schrauben in den Lchern in der vorderen Platte (Figure 3).

    g234296

    Figure 3

    1. Timermodul
    2. Schraube
    3. Relais

Befestigen des Kabelbaums an der Stromspule und am Motor

  1. Entfernen Sie die Abdeckung von der Start- bzw. Laufstromspule (Figure 4).

    g234294

    Figure 4

    1. Stromspulenabdeckung
    2. Rckseite der Maschine

  2. Befestigen Sie den Kabelschuh mit der Stromspulenmutter und der Sicherungsscheibe an der Stromspule (Figure 5).

    g234293

    Figure 5

    1. Mutter
    2. Sicherungsscheibe
    3. Kabelschuh
    4. Stromspule

  3. Bringen Sie die Abdeckung ber der Stromspule an.

  4. Schlieen Sie den Kabelbaum am Timermodul und am Relais an (Figure 6).

    g234298

    Figure 6

  5. Befestigen Sie den Kabelschuh am Motorznder, siehe Figure 1 fr die Kabelbaumposition.

Abschlieen der Installation

Für diesen Arbeitsschritt erforderliche Teile:

Kabelbinder3

  1. Schlieen Sie das Pluskabel der Batterie am Pluspol an, siehe Bedienungsanleitung der Maschine.

  2. Schlieen Sie den Kabelschuh des Kabelbaums am Minuspol der Batterie an, siehe Figure 1 fr die Kabelbaumposition.

  3. Schlieen Sie das Minuskabel der Batterie am Minuspol an, siehe Bedienungsanleitung der Maschine.

  4. Befestigen Sie Kitkabelbaum mit drei Kabelbindern am vorhandenen Kabelbaum, siehe Figure 7 fr die Position der Kabelbinder.

    g234304

    Figure 7

    Ladepritsche wurde zur Verdeutlichung entfernt
