Tenningstidsbrytersett

Model No. 137-9982-Serial No. and Up

Advarsel

CALIFORNIA

Proposition 65 Warning

Dette produktet inneholder et kjemikalie eller kjemikalier som staten California vet forårsaker kreft, fødselsdefekter eller forplantningsskade.

Montering

Klargjre maskinen

Note: Angi hva som er hyre og venstre side p maskinen ved sitte i normal arbeidsstilling.

  1. Parker maskinen p en jevn flate.

  2. Sett p parkeringsbremsen.

  3. Sl av motoren og ta ut nkkelen.

  4. Hev lasteplanet. Se brukerhndboken for maskinen.

  5. Koble fra batteriet. Se brukerhndboken for maskinen.

Montere ledningssats, rel og tidsbrytermodul

Deler som er nødvendige for dette trinnet:

Ledningssatsen1
Tidsbrytermodul1
Rel1
Skrue2

Bruk de flgende instruksjonene og illustrasjonene til fre og koble til ledningssatsen. Se Figure 1 for en oversikt over ledningssatsens stilling.

g234300

Figure 1

Lasteplan fjernet for klaring

  1. Baksiden av maskinen
  2. Ringterminal – motorens tennmagnet
  3. Tidsurmodul og rel
  4. Ringterminal – negativ batteriklemme
  5. Ringterminal – solenoid

Montere tidsbrytermodul og rel

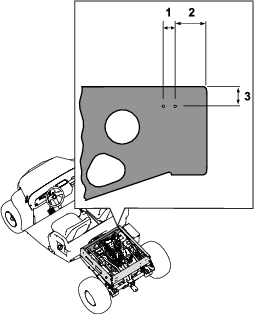

  1. Ml og bor to hull ( tomme) inn p hyre side av frontplaten p bakrammen. Se Figure 2 for riktig plassering av hullene p frontplaten.

    g234295

    Figure 2

    Lasteplan fjernet for klaring

    1. 1,9 cm
    2. 5,2cm
    3. 3,25cm

  2. Bruk to skruer til montere tidsbrytermodulen og releet til hullene i frontplaten (Figure 3).

    g234296

    Figure 3

    1. Tidsbrytermodul
    2. Skrue
    3. Rel

Montere ledningssatsen til solenoiden og motoren

  1. Fjern dekselet fra start/kjr-solenoiden (Figure 4).

    g234294

    Figure 4

    1. Solenoiddeksel
    2. Baksiden av maskinen

  2. Bruk solenoidmutteren og lseskiven til feste ringterminalen til solenoiden (Figure 5).

    g234293

    Figure 5

    1. Mutter
    2. Lseskive
    3. Ringterminal
    4. Solenoid

  3. Monter dekslet over solenoiden.

  4. Koble ledningssatsen til tidsbrytermodulen og releet (Figure 6).

    g234298

    Figure 6

  5. Monter ringterminalen til motoren tennmagnet. Se Figure 1 for plassering av ledningssatsen.

Fullfre monteringen

Deler som er nødvendige for dette trinnet:

Kabelfeste3

  1. Koble den positive batterikabelen til den positive batteriklemmen. Se maskinens brukerhndbok.

  2. Koble ringterminalen p ledningssatsen til den negative batteriklemmen. Se Figure 1 for plassering av ledningssatsen.

  3. Koble den positive batterikabelen til den negative batteriklemmen. Se maskinens brukerhndbok.

  4. Bruk tre kabelfester til feste settets ledningssats til den eksisterende ledningssatsen. Se Figure 7 for plassering av kabelfestene.

    g234304

    Figure 7

    Lasteplan fjernet for klaring
