Proposition 65 Warning

Tämä tuote sisältää kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai lisääntymiseen liittyvää haittaa.

Käyttöönotto

Koneen valmistelu

Note: Koneen vasen ja oikea puoli mritelln normaalista kyttasennosta ksin.

Pyski kone tasaiselle alustalle.
Kytke seisontajarru.
Sammuta moottori ja irrota virta-avain.
Nosta kuljetuslava. Listietoja on koneen kyttoppaassa.
Irrota akun kytkennt. Listietoja on koneen kyttoppaassa.

Johdinsarjan, releen ja ajastinmoduulin asennus

Vaiheeseen tarvittavat osat:

Johdinsarja	1
Ajastinmoduuli	1
Rele	1
Ruuvi	2

Vie ja kytke johdinsarja seuraavien ohjeiden ja kuvien mukaisesti. Figure 1 nytt yleisesti johdinsarjan sijainnin.

Figure 1

Kuormalava on poistettu selkeyden vuoksi.

Koneen takaosa
Rengasliitin, moottorin magneetto
Ajastinmoduuli ja rele
Rengasliitin, akun miinusnapa
Rengasliitin, solenoidi

Ajastinmoduulin ja releen asennus

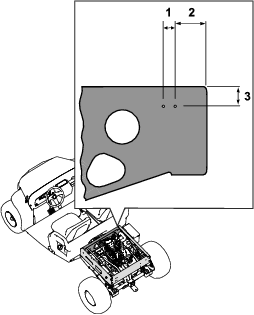

Mittaa ja poraa kaksi reik (0,3cm) takarungon etulevyn oikealle puolelle. Figure 2 esitt reikien oikean sijainnin etulevyss.
Figure 2

Kuormalava on poistettu selkeyden vuoksi.
1. 1,9cm
2. 5,2cm
3. 3,25cm
Asenna ajastinmoduuli ja rele etulevyn reikiin kahdella ruuvilla (Figure 3).
Figure 3
1. Ajastinmoduuli
2. Ruuvi
3. Rele

Johdinsarjan asennus solenoidiin ja moottoriin

Irrota Kynnistys/ajo-solenoidin (Figure 4) suojus.
Figure 4
1. Solenoidin suojus
2. Koneen takaosa
Asenna rengasliitin solenoidiin solenoidin mutterilla ja varmistuslaatalla (Figure 5).
Figure 5
1. Mutteri
2. Varmistuslaatta
3. Rengasliitin
4. Solenoidi
Asenna suojus solenoidin plle.
Kytke johdinsarja ajastinmoduuliin ja releeseen (Figure 6).

Figure 6
Asenna rengasliitin moottorin magneettoon. Figure 1 esitt johdinsarjan sijainnin.

Asennuksen pttminen
