Kit temporisateur d'allumage

Model No. 137-9982-Serial No. and Up

Attention

CALIFORNIA

Proposition 65 Warning

Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.

Mise en service

Prparation de la machine

Note: Les cts gauche et droit de la machine sont dtermins d'aprs la position d'utilisation normale.

  1. Garez la machine sur un sol plat et horizontal.

  2. Serrez le frein de stationnement.

  3. Coupez le moteur et enlevez la cl de contact.

  4. Levez le plateau de chargement; voir le Manuel de l'utilisateur de la machine.

  5. Dbranchez la batterie; voir le Manuel de l'utilisateur de la machine.

Installation du faisceau de cblage, du relais et du module temporisateur

Pièces nécessaires pour cette opération:

Faisceau de cblage1
Module temporisateur1
Relais1
Vis2

Reportez-vous aux instructions et aux illustrations suivantes pour acheminer et connecter le faisceau de cblage. Reportez-vous la Figure 1 pour une vue d'ensemble de la position du faisceau de cblage.

g234300

Figure 1

Plateau de chargement non reprsent pour plus de clart

  1. Arrire de la machine
  2. Cosse en anneau – magnto du moteur
  3. Module temporisateur et relais
  4. Cosse en anneau – borne ngative de la batterie
  5. Cosse en anneau – solnode

Montage du module temporisateur et du relais

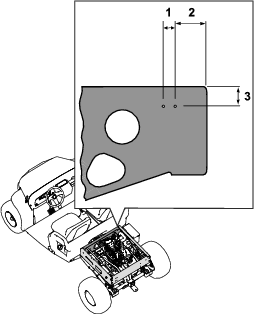

  1. Mesurez et percez 2 trous (") dans le ct droit de la plaque avant du cadre arrire. Reportez-vous la Figure 2 pour l'emplacement correct des trous dans la plaque avant.

    g234295

    Figure 2

    Plateau de chargement non reprsent pour plus de clart

    1. 1,9cm
    2. 5,2cm
    3. 3,25cm

  2. Avec 2 vis, fixez le module temporisateur et le relais dans les trous de la plaque avant (Figure 3).

    g234296

    Figure 3

    1. Module temporisateur
    2. Vis
    3. Relais

Installation du faisceau sur le solnode et le moteur

  1. Dposez le couvercle du solnode de dmarrage/contact (Figure 4).

    g234294

    Figure 4

    1. Couvercle de solnode
    2. Arrire de la machine

  2. Utilisez l'crou et la rondelle-frein du solnode pour fixer la cosse en anneau au solnode (Figure 5).

    g234293

    Figure 5

    1. crou
    2. Rondelle-frein
    3. Cosse en anneau
    4. Solnode

  3. Reposez le couvercle sur le solnode.

  4. Branchez le faisceau au module temporisateur et au relais (Figure 6).

    g234298

    Figure 6

  5. Fixez la cosse en anneau au magnto du moteur; voir Figure 1 pour la position du faisceau de cblage.

Dernires oprations d'installation

Pièces nécessaires pour cette opération:

Serre-cble3

  1. Rebranchez le cble positif de la batterie la borne positive de la batterie; voir le Manuel de l'utilisateur de la machine.

  2. Connectez la cosse en anneau du faisceau la borne ngative de la batterie; voir Figure 1 pour la position du faisceau.

  3. Connectez le cble ngatif de la batterie la borne ngative de la batterie; voir le Manuel de l'utilisateur de la machine.

  4. Avec 3 serre-cbles, fixez le faisceau du kit au faisceau existant; voir Figure 7 pour la position des serre-cbles.

    g234304

    Figure 7

    Plateau de chargement non reprsent pour plus de clart
