Souprava regultoru pedstihu

Model No. 137-9982-Serial No. and Up

Důležité upozornění

CALIFORNIA

Proposition 65 Warning

Tento výrobek obsahuje chemikálii nebo chemikálie, které jsou státu Kalifornie známy jako karcinogenní, mutagenní nebo reprotoxické.

Nastavení

Pprava stroje

Note: Levou apravou stranu stroje urete vzhledem kbn provozn poloze.

  1. Zaparkujte vozidlo na rovn ploe.

  2. Zathnte parkovac brzdu.

  3. Vypnte motor avyjmte kl.

  4. Zvednte nkladn korbu podle pokyn v provozn pruce stroje.

  5. Odpojte akumultor; viz provozn pruka stroje.

Instalace kabelovho svazku, rel a modulu regultoru pedstihu

Díly potřebné k provedení tohoto kroku:

Svazek vodi1
Modul regultoru pedstihu1
Rel1
roub2

Podle nsledujcch pokyn a obrzk pivete a pipojte kabelov svazek. Znzornn polohy kabelovho svazku viz Figure 1.

g234300

Figure 1

Nkladn korba je pro pehlednost demontovna.

  1. Zadn st stroje
  2. Kruhov koncovka – magneto motoru
  3. Modul regultoru pedstihu a rel
  4. Kruhov koncovka – zporn svorka akumultoru
  5. Kruhov koncovka – elektromagnet

Instalace modulu regultoru pedstihu a rel

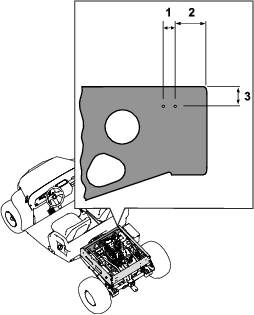

  1. Vymte a vyvrtejte 2 otvory (palce) do prav sti pedn desky zadnho rmu. Sprvn umstn otvoru na pedn desce viz Figure 2.

    g234295

    Figure 2

    Nkladn korba je pro pehlednost demontovna.

    1. 1,9cm
    2. 5,2cm
    3. 3,25cm

  2. Pomoc 2 roub namontujte modulu regultoru pedstihu a rel k otvorm v pedn desce (Figure 3).

    g234296

    Figure 3

    1. Modul regultoru pedstihu
    2. roub
    3. Rel

Instalace kabelovho svazku k elektromagnetu a motoru

  1. Demontujte kryt ze startovacho/provoznho elektromagnetu (Figure 4).

    g234294

    Figure 4

    1. Kryt elektromagnetu
    2. Zadn st stroje

  2. Pomoc matice a pojistn podloky elektromagnetu pipevnte kruhovou koncovku k elektromagnetu (Figure 5).

    g234293

    Figure 5

    1. Matice
    2. Pojistn podloka
    3. Kruhov koncovka
    4. Elektromagnet

  3. Pipevnte kryt k elektromagnetu.

  4. Pipojte kabelov svazek k modulu regultoru pedstihu a rel (Figure 6).

    g234298

    Figure 6

  5. Pipevnte kruhovou koncovku k magnetu motoru; poloha kabelovho svazku viz Figure 1.

Dokonen monte

Díly potřebné k provedení tohoto kroku:

Stahovac pska3

  1. Pipojte zporn kabel ke kladnmu vvodu akumultoru podle pokyn v provozn pruce stroje.

  2. Pipevnte kruhovou koncovku kabelovho svazku k zpornmu vvodu akumultoru; poloha kabelovho svazku viz Figure 1.

  3. Pipojte zporn kabel k zpornmu vvodu akumultoru podle pokyn v provozn pruce stroje.

  4. Spouitm 3 kabelovch stahovacch psek pipevnte kabelov svazek soupravy ke stvajcmu svazku kabel. Umstn kabelovch stahovacch psek viz Figure 7.

    g234304

    Figure 7

    Nkladn korba je pro pehlednost demontovna.
