Тяговый блок Greensmaster® eFlex® 1820/2120

Model No. 04046-Serial No. 401100001 and Up

Model No. 04047-Serial No. 400000000 and Up

Введение

Управляемая идущим сзади оператором газонокосилка с режущим аппаратом вращательно-цилиндрического типа предназначена для коммерческого использования профессиональными наемными операторами. Основное предназначение данной модели – скашивание травы на благоустроенных территориях парков, площадок для гольфа, спортивных площадок и коммерческих объектов. Она не предназначена для резки кустов, скашивания травы и другой растительности вдоль дорог или для применения в сельском хозяйстве.

Important: Внимательно прочтите и изучите содержание данного Руководства оператора, чтобы обеспечить максимальную безопасность, оптимизировать рабочие характеристики и научиться правильно использовать эту машину. Невыполнение данных инструкций по эксплуатации или отсутствие надлежащего обучения может привести к травме. Дополнительную информацию по правилам безопасной эксплуатации, включая информацию по технике безопасности и учебные материалы, см. на веб-сайте www.Toro.com.

Для выполнения технического обслуживания, приобретения оригинальных запчастей Toro или получения дополнительной информации обращайтесь к официальному дилеру компании Toro. Не забудьте при этом указать модель и серийный номер изделия. Рисунок 1 указывает расположение номера модели и серийного номера на машине, а также расположение номера модели, серийного номера и информации изготовителя на аккумуляторе. Запишите номера в предусмотренном для этого месте.

Important: С помощью мобильного устройства вы можете отсканировать QR-код на табличке с серийным номером (при наличии), чтобы получить информацию по гарантии и запчастям, а также другие сведения об изделии.

g234771g017293

Рисунок 1

  1. Место номера модели и серийного номера
  2. Информация изготовителя аккумуляторной батареи

В настоящем руководстве приведены потенциальные опасности и рекомендации по их предотвращению, обозначенные символом (Рисунок 2), который предупреждает об опасности серьезного травмирования или гибели в случае несоблюдения пользователем рекомендуемых мер безопасности.

g000502

Рисунок 2

  1. Символ предупреждения об опасности.

Для выделения информации в данном руководстве используются два слова. Внимание — привлекает внимание к специальной информации, относящейся к механической части машины, и Примечание — выделяет общую информацию, требующую специального внимания.

Данное изделие соответствует всем европейским директивам; подробные сведения содержатся в документе «Декларация соответствия» на каждое отдельное изделие.

Предупреждение

КАЛИФОРНИЯ

Положение 65, Предупреждение

Силовой кабель содержит свинец - химическое вещество, которое в штате Калифорния расцениваются как вызывающее врожденные дефекты и нарушающие репродуктивную функцию. После работы с этим кабелем необходимо мыть руки.

Лица, использующие данное вещество, должны иметь в виду, что, согласно информации, имеющейся в распоряжении компетентных органов штата Калифорния, оно содержит химическое соединение (соединения), отнесенные к категории канцерогенных, способных вызвать врождённые пороки и оказывающих вредное воздействие на репродуктивную систему человека.

Техника безопасности

Конструкция данной машины разрабатывалась в соответствии с требованиями стандартов EN ISO 5395:2013 и ANSI B71.4-2017 и соответствует этим требованиям при условии, что на ней установлен механизм контроля присутствия оператора.

Общие правила техники безопасности

Данное изделие может привести к травматической ампутации конечностей, а также к травмированию отброшенными предметами. Во избежание тяжелых травм всегда соблюдайте все правила техники безопасности.

Использование этого изделия не по прямому назначению может быть опасным для пользователя и находящихся рядом людей.

  • Перед пуском машины прочтите и усвойте содержание данного Руководства оператора.

  • Не помещайте руки и ноги рядом с движущимися компонентами машины.

  • Не эксплуатируйте данную машину без установленных на ней исправных ограждений и других защитных устройств.

  • Держитесь на достаточном расстоянии от всех отверстий выброса. Следите, чтобы люди находились на безопасном расстоянии от машины.

  • Не допускайте детей в рабочую зону. Запрещается допускать детей к эксплуатации машины.

  • Перед техническим обслуживанием или устранением засора выключите машину и отсоедините аккумулятор.

Нарушение правил эксплуатации или технического обслуживания машины может привести к травме. Чтобы снизить вероятность травмирования, соблюдайте правила техники безопасности и всегда обращайте внимание на предупреждающие символы, означающие «Внимание!», «Осторожно!» или «Опасно!» — указания по обеспечению личной безопасности. Несоблюдение данных инструкций может стать причиной травмы или гибели.

Дополнительная информация по технике безопасности приводится по мере необходимости на протяжении всего текста настоящего руководства.

Наклейки с правилами техники безопасности и инструкциями

Graphic

Предупреждающие наклейки и инструкции по технике безопасности должны быть хорошо видны оператору и установлены во всех местах потенциальной опасности. Заменяйте поврежденные или утерянные наклейки.
decal120-9571

120-9571

  1. Опустите рычаг для отключения тягового привода.
decal120-9570

120-9570

  1. Осторожно! Держитесь на безопасном расстоянии от движущихся частей машины. Демонтировать защитные кожухи и щитки запрещено.
decal120-9573

120-9573

  1. Прочтите Руководство оператора.
  2. Осторожно! Не допускается управлять данной машиной без предварительного специального обучения.
  3. Осторожно! Не позволяйте посторонним приближаться к аккумуляторной батарее.
  4. Опасность поражения электрическим током! При выполнении техобслуживания следите, чтобы инструменты не замкнули штыри аккумуляторной батареи.
decal120-9593

120-9593

  1. Прочтите Руководство оператора.
  2. Осторожно! Не допускается управлять данной машиной без предварительного специального обучения.
  3. Опасность травмирования отбрасываемыми предметами! Посторонние должны находиться на безопасном расстоянии от машины.
  4. Осторожно! Держитесь на безопасном расстоянии от движущихся частей машины. Демонтировать защитные кожухи и щитки запрещено.
  5. Буксировка машины не допускается.
decal119-7570

119-7570

  1. Осторожно! Прочтите Руководство оператора; храните аккумуляторные батареи под укрытием, не допускайте попадания на них прямых солнечных лучей.
decal119-7571

119-7571

  1. Осторожно! Прочтите Руководство оператора; не используйте аккумуляторную батарею, имеющую трещины или повреждения корпуса.
decal120-9598

120-9598

  1. Тормоз
  2. Отпустите рукоятку для отключения тормоза.
  3. Сожмите рукоятку, чтобы задействовать рычаг тормоза.
  4. Стояночный тормоз
  5. Поверните фиксатор для блокировки стояночного тормоза; прижмите рукоятку, чтобы отпустить фиксатор.
decal131-3111

131-3111

  1. Быстро
  2. Медленно

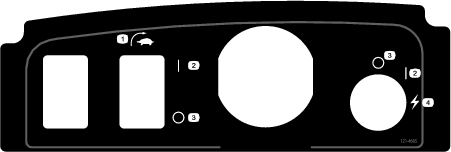

decal121-4685

121-4685

  1. Выключатель функции EZ-Turn
  2. ВКЛ
  3. ВЫКЛ
  4. Пуск (машина)
decal115-7271

115-7271

  1. Включите барабан.
  2. Включите рычаг.
  3. Выключите барабан.
  4. Выключите рычаг.
decal119-7523

119-7523

  1. Осторожно! Прочтите Руководство оператора.
  2. Опасность взрыва! Не допускайте наличие искр или открытого огня.
  3. Опасность поражения электрическим током! Не допускайте короткого замыкания на штыри аккумулятора.
  4. Осторожно! Не приступайте к эксплуатации данной машины без прохождения обучения.
  5. Осторожно! Не снимайте крышку аккумуляторной батареи, не помещайте в воду и не используйте аккумуляторную батарею с трещинами или повреждениями в корпусе.
  6. Опасность отравления! Не разрешайте детям приближаться к аккумуляторной батарее.

Сборка

Note: Определите левую и правую стороны машины относительно места оператора.

Note: Чтобы установить грузовую штангу на машину, прочитайте инструкции по установке в Руководстве оператора режущего блока.

Установка отражательной пластины

Детали, требуемые для этой процедуры:

Отражательная пластина1

  1. Подготовьте режущий блок, как описано в Руководстве оператора режущего блока.

  2. Снимите средний болт щитка-отражателя травы (Рисунок 3).

  3. Установите отражательную пластину на верхнюю поверхность режущего блока, используя ранее снятый болт (Рисунок 3).

    g017294

    Рисунок 3

    1. Средний болт щитка-отражателя травы
    2. Отражательная пластина

Подготовка тягового блока

Дополнительно – режущие блоки моделей 04251, 02452, 04253 или 04254

Если вы устанавливаете режущий блок моделей 04251, 02452, 04253 или 04254 на данный тяговый блок, выполните следующие действия:

  1. Установите режущий блок на ровной горизонтальной поверхности.

  2. На обоих рычагах угла продольного наклона (Рисунок 4) отмерьте расстояние 2,3 мм на выступах и заточите фаску, как показано на Рисунок 5.

    g034505

    Рисунок 4

    1. Рычаги угла продольного наклона
    g034506

    Рисунок 5

  3. Нанесите краску на оголенный металл для предотвращения коррозии.

Установка режущего блока на тяговый блок

Детали, требуемые для этой процедуры:

Болт (3/8 x 3/4 дюйма)2

Note: Чтобы установить грузовую штангу на машину, прочитайте инструкции по установке в Руководстве оператора режущего блока.

  1. На горизонтальной поверхности установите газонокосилку на барабаны.

  2. Опустите откидную опору и вставьте стопорный штифт, чтобы зафиксировать откидную опору в положении для обслуживания (Рисунок 6). Дайте машине опереться на зафиксированную откидную опору.

    Note: Устанавливайте откидную опору в положение для обслуживания каждый раз, когда снимаете режущий блок. Установка откидной опоры предотвращает опрокидывание машины назад на рукоятку.

    g017356

    Рисунок 6

    1. Откидная опора — положение хранения
    2. Стопорный штифт
    3. Откидная опора — положение для обслуживания

  3. Задвиньте режущий блок под тяговый блок и влево, чтобы ввести в зацепление муфту трансмиссии (Рисунок 7).

    g000483

    Рисунок 7

    1. Муфта трансмиссии

  4. Перемещайте раму машины вперед, пока она не войдет в зацепление с поворотными рычагами режущего блока; см. Рисунок 8.

    g017242

    Рисунок 8

    1. Телескопическое соединительное устройство
    2. Шестигранный вал режущего блока
    3. Болт

  5. Прикрепите раму машины к поворотным рычагам режущего блока с помощью 2 болтов (3/8 x 3/4 дюйма) (Рисунок 8).

  6. Переведите откидную опору в положение для хранения, для этого освободите стопорный штифт и дайте откидной опоре повернуться вверх.

  7. Установите высоту скашивания на режущем блоке; см. Руководство оператора для режущего блока.

Установка фиксаторов рукоятки

Детали, требуемые для этой процедуры:

Фиксатор рукоятки2
Игольчатый шплинт2

  1. Поддерживая рукоятку, снимите кабельные хомуты, которые крепят зажимы рукоятки к боковым пластинам (Рисунок 9).

    g017355

    Рисунок 9

    1. Игольчатый шплинт
    2. Фиксатор рукоятки

  2. Поверните рукоятку в нужное рабочее положение, вставьте фиксатор рукоятки поверх зажима рукоятки в соответствующие отверстия в боковой пластине (Рисунок 9).

  3. Закрепите зажим на месте с помощью игольчатого шплинта (Рисунок 9).

  4. Повторите эти действия на противоположной стороне рукоятки.

  5. Отрегулируйте высоту рукоятки; см. (Регулировка высоты рукоятки).

    Note: Машина отгружается с рукояткой, установленной в крайнее нижнее положение. Как правило, машина эксплуатируется с рукояткой, выдвинутой на максимальную высоту.

Установка аккумуляторной батареи

Детали, требуемые для этой процедуры:

Аккумуляторная батарея1
Болт (5/16 x 1/2 дюйма)6
Шайба6

  1. Извлеките аккумуляторную батарею из коробки.

    Сохраните коробку и все упаковочные материалы. Упаковка потребуется в случае транспортировки аккумуляторной батареи для техобслуживания, гарантийного ремонта или утилизации.

    Прочитайте Инструкцию по установке, входящую в транспортировочный комплект аккумулятора (эту инструкцию можно найти на веб-сайте www.Toro.com).

  2. Разрежьте кабельную стяжку, которая крепит зарядное устройство к основанию аккумуляторной батареи на машине, и снимите зарядное устройство.

  3. Отсоедините малый разъем жгута проводов «аккумулятор–машина» от главного жгута проводов (Рисунок 10).

    g234802

    Рисунок 10

    1. Разъем на главном жгуте проводов
    2. Малый разъем – аккумуляторная батарея

  4. Отверните высокую гайку, которая крепит заднюю часть основания аккумулятора к раме машины (Рисунок 11).

    g017238

    Рисунок 11

    1. Высокая гайка

  5. Ослабьте на пол-оборота оба болта (обе гайки) оси поворота (Рисунок 12).

    g017295

    Рисунок 12

    1. Аккумуляторная батарея
    2. Платформа аккумулятора
    3. Болт и шайба
    4. Болты оси поворота
    5. Отверстия фиксации

  6. Поднимите платформу аккумулятора до совмещения отверстий фиксации в основании и раме (Рисунок 12).

    Note: Вставьте отвертку или другой стальной стержень в отверстия, чтобы удерживать платформу в поднятом положении.

  7. Установите аккумуляторную батарею на основание так, чтобы соединительное отверстие было в задней части машины.

  8. Прикрепите аккумуляторную батарею к основанию с помощью 6 болтов (5/16 x 1/2 дюйма) и 6 шайб.

    Note: Затяните каждый болт с моментом от 11,3 до 14 Н∙м.

  9. Совместите выступы на внутренней части вилки питания жгута проводов с пазами в розетке аккумуляторной батареи.

    Note: Вставьте разъем жгута проводов в разъем аккумулятора (Рисунок 13 и Рисунок 14).

    g017236

    Рисунок 13

    1. Розетка аккумуляторной батареи
    2. Запорное кольцо
    3. Вилка жгута проводов «аккумулятор–машина»
    4. Болт крепления аккумуляторной батареи
    g017358

    Рисунок 14

  10. Поворачивайте запорное кольцо на вилке жгута проводов по часовой стрелке до его входа в зацепление с розеткой аккумулятора и начала его перемещения в сторону аккумулятора.

    Note: Заверните еще на 120° (1/3 оборота) до полной посадки.

    Note: Если вам не удается совместить розетку аккумуляторной батареи с вилкой жгута проводов машины, когда аккумуляторная батарея уже установлена на машине, вместо этого можно сначала подсоединить жгут проводов к аккумуляторной батарее, а затем установить аккумуляторную батарею на машину. Отсоедините главный разъем питания (Рисунок 16) от основания аккумулятора. Установите разъем на аккумулятор согласно описанию. Установите аккумуляторную батарею на основание, проложив прилагаемый жгут проводов через соответствующее отверстие, затем прикрепите главный разъем питания к основанию аккумуляторной батареи, используя ранее снятые крепежные детали.

  11. Извлеките отвертку, удерживающую основание аккумулятора в поднятом положении, и осторожно опустите платформу аккумулятора на раму машины.

    Important: Следите, чтобы не пережать жгут проводов между рамой и платформой.

  12. Прикрепите платформу аккумулятора к раме машины высокой гайкой, снятой при выполнении пункта 4.

  13. Затяните крепежные детали оси поворота, ослабленные при выполнении пункта 5.

  14. Проложите жгут проводов «аккумулятор–машина» под главным жгутом проводов и позади него на левой стороне машины, подсоедините малый 6-штыревой разъем на жгуте проводов к ответному разъему главного жгута проводов, как показано на Рисунок 15.

    g017235

    Рисунок 15

    1. Разъем на главном жгуте проводов
    2. Малый разъем – аккумуляторная батарея

  15. Включите и выключите машину, чтобы убедиться, что аккумуляторная батарея полностью зарядилась.

  16. Подсоедините разъем с Т-образной рукояткой главного жгута проводов машины к главному разъему питания на основании аккумулятора (Рисунок 16).

    g017237

    Рисунок 16

    1. Разъем с Т-образной рукояткой
    2. Главный разъем питания на платформе аккумулятора

  17. Зарядите аккумулятор; см. Руководство оператора для зарядного устройства литиевого аккумулятора.

    Note: Аккумулятор поставляется частично заряженный (приблизительно на 40%). Этого заряда достаточно, чтобы выполнить функциональные проверки машины и переместить ее при необходимости для полной настройки, но прежде чем использовать машину, необходимо полностью зарядить аккумуляторную батарею.

Регулировка датчика функции EZ-Turn

  1. Убедитесь, что машина установлена на ровной поверхности и тяговый барабан находится на земле.

  2. Ослабьте контргайки на датчике и отрегулируйте датчик таким образом, чтобы из нижней контргайки выходил наружу один виток резьбы (Рисунок 17).

    g017357

    Рисунок 17

    1. Индикатор датчика (сверху)
    2. Контргайки
    3. Датчик функции EZ-Turn
    4. Валик
    5. Подставка толщиной 3,8 см
    6. Отражательная пластина
    7. Крепежные детали кронштейна
    8. Кронштейн датчика

  3. Затяните контргайки для фиксации датчика.

  4. Установите подставку толщиной 3,8 см под передний валик режущего блока (Рисунок 17).

  5. Ослабьте детали крепления кронштейна датчика к раме (Рисунок 17).

  6. Запустите машину; см. раздел Запуск машины.

  7. Установите выключатель функции EZ-Turn в положение Вкл.

  8. Поворачивайте кронштейн датчика в сторону отражательной пластины до тех пор, пока не загорится индикатор сверху датчика (Рисунок 17). Если индикатор уже горит, поворачивайте его в сторону от отражательной пластины, пока он не погаснет, затем в обратном направлении, пока он не загорится снова.

  9. Затяните детали крепления кронштейна.

  10. Удалите подставку из-под валика и установите машину на откидную опору.

  11. Убедитесь, что отражательная пластина не касается щитка-отражателя травы.

    Note: Если пластина касается щитка, ослабьте детали крепления кронштейна и поверните переключатель вверх так, чтобы пластина не касалась щитка.

  12. Выключите машину.

Установка ходовых колес

Дополнительно

Детали, требуемые для этой процедуры:

Ходовые колеса – комплект ходовых колес (модель № 04123 [дополнительно])2

  1. Ногой отожмите вниз среднюю часть откидной опоры и вытяните вверх опору рукоятки, чтобы откидная опора выдвинулась вперед относительно своего центрального положения (Рисунок 18).

    g017244

    Рисунок 18

    1. Откидная опора

  2. Отожмите стопор к центру колеса и наденьте колесо на шестигранный вал (Рисунок 19).

    g000475

    Рисунок 19

    1. Стопор

  3. Поворачивайте колесо вперед-назад, пока оно не сядет полностью на вал и стопор не зафиксируется в канавке вала.

  4. Повторите эту процедуру на противоположной стороне машины.

  5. Накачайте шины до давления 8,3–10,3 бар.

  6. Осторожно опустите машину с откидной опоры, медленно нажимая на нее вперед или подняв опору нижней рукоятки, при этом пружина должна возвратить откидную опору в положение хранения.

Приклеивание наклейки с указанием года выпуска

Только для машин, эксплуатируемых в странах ЕС

Детали, требуемые для этой процедуры:

Наклейка с указанием года выпуска1

Если вы используете данную машину в стране, соблюдающую стандарты ЕС, прикрепите наклейку, указывающую год выпуска, рядом табличкой с серийным номером; см. Рисунок 20.

g234770

Рисунок 20

  1. Табличка с серийным номером
  2. Наклейка с указанием года выпуска

Установка травосборника

Детали, требуемые для этой процедуры:

Травосборник1

  1. Возьмите травосборник за рукоятку.

  2. Вставьте край травосборника между боковыми пластинами режущего блока и над передним валиком (Рисунок 21).

    g017245

    Рисунок 21

    1. Крюки травосборника

  3. Зацепите крюки травосборника за петлю рамы (Рисунок 21).

Important: Если вы уронили травосборник, проверьте точки контакта рычагов угла продольного наклона рядом с нижней кромкой травосборника на наличие повреждений (Рисунок 22). Выпрямите их, прежде чем использовать травосборник.Использование травосборника с погнутыми в местах контакта рычагами может привести к соприкосновению травосборника с режущим блоком, что вызовет нежелательный шум и (или) повреждение травосборника и режущего блока.

g024292

Рисунок 22

  1. Место контакта рычага угла продольного наклона

Обкатка машины

Период обкатки занимает всего 8 часов операции скашивания.

Поскольку первые часы работы имеют решающее значение для будущей надежности машины, внимательно наблюдайте за ее работой и характеристиками, чтобы можно было обнаружить и устранить самые незначительные неполадки, которые могут перерасти в серьезные проблемы. В период обкатки чаще осматривайте машину на наличие признаков утечки масла, ослабленных деталей крепления или других нарушений работы.

Знакомство с изделием

g017155

Рисунок 23

  1. Механизм контроля присутствия оператора
  2. Рычаг управления тягой и приводом барабана
  3. Рукоятка
  4. Рабочий тормоз
  5. Аккумуляторная батарея
  6. Травосборник
  7. Режущий блок
  8. Ходовые колеса
  9. Электродвигатель
g017156

Рисунок 24

  1. Выключатель функции EZ-Turn
  2. Свободное место для дополнительных ламп
  3. Фиксатор стояночного тормоза
  4. Рабочий тормоз
  5. Механизм контроля присутствия оператора
  6. Рукоятка
  7. ЖК-дисплей инфо-центра
  8. Ключ замка зажигания
  9. Регулятор скорости

Выключатель функции EZ-Turn

Выключатель функции EZ-turn (Рисунок 24) включает или выключает эту функцию. Функция EZ-Turn автоматически замедляет машину, когда вы поднимаете режущий блок с земли во время скашивания. Это позволит выполнять повороты в конце каждой пройденной полосы скашивания на низкой скорости. Этот выключатель можно использовать в любой момент, даже во время скашивания.

Эта функция снижает скорость движения по земле, только когда барабан включен и поднят над землей. Она не изменяет скорость движения по земле, когда барабан выключен. Если эту функцию включить во время скашивания, а затем выключить барабан, скорость движения машины увеличится. Если скорость скашивания и так низкая, функция EZ-Turn не будет замедлять машину на поворотах.

Рабочий тормоз

Рабочий тормоз (Рисунок 25) находится на левой передней стороне рукоятки. Чтобы включить рабочий тормоз, потяните рычаг назад.

Прежде чем включать тяговый привод, нужно отпустить тормоз. Если вы приведете машину в движение при включенном тормозе, она переместится, но с большим сопротивлением и повышенным потреблением энергии.

g016853

Рисунок 25

  1. Фиксатор стояночного тормоза
  2. Рабочий тормоз

Фиксатор стояночного тормоза

Используйте фиксатор стояночного тормоза (Рисунок 25) совместно с рабочим тормозом. Чтобы удерживать рабочий тормоз на месте, поверните фиксатор стояночного тормоза в сторону рукоятки тормоза. Потяните рычаг стояночного тормоза для его выключения.

Note: Рычаг управления тягой нельзя задействовать при включенном фиксаторе.

Механизм контроля присутствия оператора (OPC)

Перед включением рычага управления тягой необходимо нажать механизм контроля присутствия оператора (КПО)(Рисунок 24). Если вы выключите механизм КПО во время работы, рычаг управления тягой возвратится в нейтральное положение и двигатель продолжит работать.

ЖК-дисплей инфо-центра

Жидкокристаллический дисплей инфо-центра показывает информацию о машине и аккумуляторе, такую как текущий заряд аккумулятора, скорость, диагностическую информацию и т.п. (Рисунок 24).

См. дополнительную информацию в разделе Использование ЖК-дисплея инфо-центра.

Ключ замка зажигания

Ключ замка зажигания (Рисунок 24) имеет 3 положения: Выкл., Работа и Пуск. При выключенном тормозе и выключенном приводе тяги переведите переключатель в положение Пуск и удерживайте, пока не загорится дисплей инфо-центра, затем отпустите его, и он установится в положение Работа. Чтобы выключить машину, поверните пусковой переключатель в положение Выкл. и извлеките ключ.

Регулятор скорости

Регулятор скорости (Рисунок 24 и Рисунок 26) находится на задней правой стороне панели управления. Частота вращения двигателя регулируется поворотом рычага дроссельной заслонки.

g018173

Рисунок 26

  1. Положение Быстро
  2. Положение Медленно

Рычаг управления тягой и приводом барабана

Рычаг управления тягой и приводом барабана (Рисунок 27) находится на передней правой стороне панели управления.

Для транспортировки машины предусмотрено 2 положения рычага: Нейтральное и Передний ход. Тяговый привод включается при переводе рычага в положение «тяга— передний ход (транспортировка)» или в положение «тяга — передний ход, привод барабана включен» (Рисунок 27).

Note: Чтобы передвинуть рычаг, сначала следует включить механизм контроля присутствия оператора.

g000494

Рисунок 27

  1. Нейтраль
  2. Тяга – нейтральное положение, привод барабана выключен.
  3. Тяга – передний ход (транспортировка)
  4. Тяга – передний ход, привод барабана включен.

Для управления работой барабана рычаг имеет 2 положения: включен и выключен. Чтобы включить барабан и начать скашивание, переведите верхнюю часть рычага влево, затем вперед в положение «тяга — передний ход, привод барабана включен. Чтобы выключить барабан и продолжать движение вперед, переведите рычаг вправо в положение «тяга – передний ход (транспортировка), а чтобы выключить привод барабана и тяговый привод, потяните рычаг назад в положение «тяга – нейтральное положение, привод барабана выключен»(Рисунок 27).

Note: Если вы отпустите механизм контроля присутствия оператора, рычаг вернется в нейтральное положение и машина остановится.

Автоматический тормоз двигателя

Машина оборудована автоматическим тормозом двигателя, который предотвращает качение машины, когда она выключена. Тормоз двигателя всегда включается, когда тяговый привод находится в нейтральном положении или когда вы переводите регулятор скорости в нулевое положение, за исключением следующих случаев:

  • Когда машина выключена, используйте фиксатор стояночного тормоза, чтобы обеспечить постоянно включенное состояние рабочего тормоза.

  • При запуске машины с помощью ключа зажигания тормоз двигателя первоначально отключается. После движения машины тормоз двигателя работает как обычно.

  • Если вы переведете регулятор скорости в нулевое положение при включенных барабанах (т.е. во время скашивания), тормоз не включится. Эта функция позволяет перевести регулятор скорости в нулевое положение во время скашивания и потянуть машину назад, чтобы изменить направление ее движения.

Откидная опора

Откидная опора (Рисунок 29) крепится к задней части машины. Используйте откидную опору при монтаже и демонтаже ходовых колес или режущего блока.

  • Чтобы использовать откидную опору для монтажа ходовых колес, опустите ее на землю и наступите на скобу откидной опоры, вытягивая вверх и назад нижнюю среднюю рукоятку (Рисунок 28).

    Предостережение

    Машина имеет большую массу и при неправильном подъеме может вызвать растяжение мышц спины.

    Нажимайте ногой на скобу откидной опоры, а для подъема машины используйте только нижнюю среднюю рукоятку машины. При попытке поднять машину на откидную опору каким-либо другим способом можно получить травму.

    g018793

    Рисунок 28

    1. Нижняя средняя рукоятка
    2. Скоба откидной опоры
    g017246

    Рисунок 29

    1. Откидная опора
    2. Скоба откидной опоры

  • Чтобы во время демонтажа колес машина не опрокинулась назад, опустите откидную опору и нажмите на стопорный штифт для фиксации ее в положении обслуживания (Рисунок 30).

    g018142

    Рисунок 30

    1. Откидная опора — положение хранения
    2. Стопорный штифт
    3. Откидная опора — положение для обслуживания

Тяговый блок 1820

Ширина82,5 см
Высота104,8 см
Длина с травосборником152,4 см
Чистая масса (с режущим блоком с 11 ножами и установленным травосборником)129,3 кг
Ширина скашивания46 см
Высота скашиванияОт 1,5 до 7,5 мм с неподвижным ножом Micro-Cut
Частота скашиванияРегулируемая (см. Руководство оператора для режущего блока)

Тяговый блок 2120

Ширина90,1 см
Высота104,8 см
Длина с травосборником152,4 см
Чистая масса (с режущим блоком с 11 ножами и установленным травосборником)132,9 кг
Ширина скашивания53,3 см
Высота скашиванияОт 1,5 до 7,5 мм с неподвижным ножом Micro-Cut
Частота скашиванияРегулируемая (см. Руководство оператора для режущего блока)

Навесные орудия и приспособления

Для улучшения и расширения возможностей машины можно использовать ряд утвержденных компанией Toro навесных орудий и вспомогательных приспособлений. Обратитесь в сервисный центр официального дилера или дистрибьютора.

Чтобы окупить свои вложения и поддерживать оптимальные эксплуатационные характеристики оборудования Toro, используйте только оригинальные запасные части Toro. Надежность запасных частей, поставляемых компанией Toro, не вызывает сомнений, поскольку они производятся в полном соответствии с техническими характеристиками данного оборудования. Для уверенности в результатах приобретайте только оригинальные запчасти Toro.

Эксплуатация

До эксплуатации

Правила техники безопасности при подготовке машины к работе

Общие правила техники безопасности

  • Запрещается допускать к эксплуатации или обслуживанию данной машины детей или неподготовленных людей. Минимальный возраст оператора устанавливается местными правилами и нормами. Владелец несет ответственность за подготовку всех операторов и механиков.

  • Ознакомьтесь с приемами безопасной эксплуатации оборудования, органами управления и знаками безопасности. Изучите порядок быстрого останова машины.

  • Проверьте надежность крепления и исправность органов контроля присутствия оператора, защитных выключателей и щитков. Не приступайте к эксплуатации машины, пока не убедитесь в правильной работе этих устройств.

  • Осмотрите участок, где будет использоваться машина, и удалите все посторонние предметы, которые могут мешать при работе машины или которые могут быть отброшены машиной.

  • Осмотрите участок и определите, какие приспособления и навесные орудия понадобятся для правильного и безопасного выполнения работы.

Ежедневное техобслуживание

Выполняйте ежедневно процедуры техобслуживания; см. раздел Перечень операций ежедневного технического обслуживания.

Настройка машины в соответствии с состоянием травяного покрова

Для настройки машины в соответствии с состоянием травяного покрова используйте следующую таблицу.

Неподвижные ножи: стандартный и дополнительный (машины Flex/eFlex 2120)
Каталожный номерОписаниеИнтенсивность скашиванияПримечания
106-2468-01Неинтенсивное воздействиеМенее интенсивноеКрасный, стандартный
99-3794-03Интенсивное воздействиеБолее интенсивноеЧерный
Неподвижные ножи: стандартный и дополнительный (машины Flex/eFlex 1820)
110-2282-01Неинтенсивное воздействиеМенее интенсивноеКрасный, стандартный
110-2281-03Интенсивное воздействиеБолее интенсивноеЧерный
Неподвижные ножи: стандартный и дополнительный (машины Flex/eFlex 2120)
Каталожный номерОписаниеДиапазон высоты скашиванияПримечания
115-1880Microcut-EdgeMaxОт 1,6 до 3,2 ммСтандартный
93-4262 Microcut От 1,6 до 3,2 мм
108-4303 Extended Microcut От 1,6 до 3,2 ммМенее интенсивное
115-1881Tournament – EdgeMaxОт 3,2 до 6,4 мм
93-4263 Tournament От 3,2 до 6,4 мм
108-4302Extended TournamentОт 3,2 до 6,4 ммМенее интенсивное
93-4264 Low Cut 6,4 мм и выше
Неподвижные ножи: стандартный и дополнительный (машины Flex/eFlex 1820)
117-1530Microcut-EdgeMaxОт 1,6 до 3,2 ммСтандартный
98-7261 Microcut От 1,6 до 3,2 мм
110-2300 Extended Microcut От 1,6 до 3,2 ммМенее интенсивное
98-7260 TournamentОт 3,2 до 6,4 мм
117-1532Tournament – EdgeMaxОт 3,2 до 6,4 мм
110-2301 Low Cut6,4 мм и выше
Валики (машины Flex/eFlex 2120)
Каталожный номерОписаниеДиаметр/материалПримечания
04255 Узкий валик Wiehle 6,4 см / алюминий Меньше расстояние между канавками
04256 Широкий валик Wiehle 6,4 см / алюминий Более глубокое проникновение в почву, большое расстояние между канавками
04257 Полноразмерный валик 6,4 см / сталь Наименьшее проникновение в почву
04258 Узкий ролик Wiehle — длинный6,4 см / алюминий Широкая опора кромки; длиннее на 4,3 см
04267Paspalum6,4 см / алюминий Меньше проникновение, меньше расстояние между канавками
115-7356 Задний валик 5,1 см / алюминий Стандартный задний валик
120-9595 Задний валик 5,1 см / сталь Стальной задний валик
Валики (машины Flex/eFlex 1820)
120-9607 Узкий валик Wiehle 6,4 см / алюминий Меньше расстояние между канавками
120-9609 Широкий валик Wiehle 6,4 см / алюминий Более глубокое проникновение в почву, большое расстояние между канавками
120-9611 Полноразмерный валик 6,4 см / сталь Наименьшее проникновение в почву
121-4681Узкий ролик Wiehle — длинный6,4 см / алюминий Широкая опора кромки; длиннее на 4,3 см
120-9605 Задний валик 5,1 см / алюминий Стандартный задний валик

Регулировка высоты рукоятки

Note: Машина отгружается с рукояткой, установленной в крайнее нижнее положение. Как правило, машина эксплуатируется с рукояткой, выдвинутой на максимальную высоту.

  1. Ослабьте 3 каретных болта и гайки, которые фиксируют в зажимах каждую сторону рукоятки (Рисунок 31).

    g016851

    Рисунок 31

    1. Зажим рукоятки
    2. Гайка
    3. Каретные болты

  2. Вытягивайте рукоятку медленно и равномерно с каждой стороны, пока она не займет требуемое рабочее положение.

  3. Затяните каретные болты с гайками для фиксации выполненной регулировки.

Регулировка угла наклона рукоятки

  1. Извлеките игольчатые шплинты из фиксаторов рукоятки на каждой стороне машины (Рисунок 32).

    g017355

    Рисунок 32

    1. Игольчатый шплинт
    2. Фиксатор рукоятки

  2. Удерживая рукоятку, извлеките с каждой стороны шплинты и поверните рукоятку в требуемое рабочее положение (Рисунок 32).

  3. Установите фиксаторы рукоятки и шплинты.

Регулировка рычага дроссельной заслонки

  1. Снимите крышку панели управления.

  2. Ослабьте два крепежных элемента рычага дроссельной заслонки (Рисунок 33).

    g027739

    Рисунок 33

    1. Крепежные элементы
    2. Рычаг дроссельной заслонки

  3. Установите рычаг дроссельной заслонки в требуемое положение.

  4. Затяните крепежные элементы рычага дроссельной заслонки.

  5. Установите ранее снятую крышку панели управления.

Проверка работы блокировочных выключателей

Периодичность технического обслуживанияПорядок технического обслуживания
Перед каждым использованием или ежедневно
  • Проверьте работу блокировочных выключателей.
    		•

    Предостережение

    В случае отсоединения или повреждения защитных блокировочных выключателей машина может неожиданно заработать, что приведет к получению травм.

    • Не вмешивайтесь в работу блокировочных выключателей.

    • Ежедневно проверяйте работу блокировочных выключателей и заменяйте все поврежденные выключатели перед эксплуатацией машины.

    Проверка блокировочного выключателя механизма контроля присутствия оператора (КПО)

    1. Чтобы установить машину на откидную опору, опустите ногой опору вниз и потяните рукоятку вверх на себя.

    2. Запустите машину.

    3. Попробуйте привести в действие рычаг управления тягой при ненажатом механизме контроля присутствия оператора (Рисунок 34). Рычаг управления тягой не должен включаться. Если рычаг управления тягой включается, система блокировки нуждается в обслуживании. Устраните неисправность до начала работы на машине; см. Обслуживание блокировочного выключателя тяги.

      g017002

      Рисунок 34

      1. Механизм контроля присутствия оператора (OPC)
      2. Рычаг управления тягой
      3. Рычаг тормоза

    4. При нажатом механизме контроля присутствия оператора и включенном рычаге управления тягой отпустите механизм контроля присутствия оператора (Рисунок 34). Рычаг управления тягой должен отключиться. Если рычаг управления тягой не отключается, то система блокировки нуждается в ремонте. Устраните неисправность до начала работы на машине. См. раздел Обслуживание блокировочного выключателя тяги.

    5. При нажатой рукоятке КПО передвиньте рычаг влево, чтобы включить привод барабана и тяговый привод, а затем отпустите рукоятку КПО (Рисунок 34). Рычаг управления тягой должен отключиться. Если рычаг управления тягой не отключается, то система блокировки нуждается в ремонте. Устраните неисправность перед началом работы на машине; см. раздел Обслуживание блокировочного выключателя тяги или Регулировка управления барабаном.

    6. При нажатой рукоятке КПО передвиньте рычаг влево, чтобы включить привод барабана и тяговый привод. Переведите рычаг вправо, чтобы отключить привод барабана (Рисунок 23). Привод барабана должен отключиться. Если привод барабана не отключается, система блокировки нуждается в ремонте. Устраните неисправность до начала работы на машине; см. Обслуживание блокировочного выключателя тяги.

    7. Осторожно снимите машину с откидной опоры.

    Проверка блокировочного выключателя тяги

    1. Убедитесь, что откидная опора опущена.

    2. Нажмите механизм КПО и включите рычаг управления тягой (Рисунок 23).

    3. Запустите машину с помощью ключа зажигания. ЖК-дисплей инфо-центра должен загореться и отобразить предупреждающее сообщение о том, что рычаг управления тягой включен. Если это предупреждение не появится, блокировочный выключатель нуждается в ремонте. Устраните неисправность до начала работы на машине; см. Обслуживание блокировочного выключателя тяги.

    4. Выключите машину и возвратите рычаг управления тягой в нейтральное положение.

    Применение блокировочного выключателя тормоза

    1. Убедитесь, что откидная опора опущена.

    2. При включенной машине и включенном рабочем тормозе (не фиксаторе стояночного тормоза) нажмите с умеренным усилием на рукоятку механизма КПО и включите рычаг управления тягой (Рисунок 23). Электродвигатель должен работать на преодоление действия тормоза, но на ЖК-дисплее инфо-центра не должны появляться сообщения об ошибках. На дисплее может отобразиться предупреждение о высоком потреблении энергии (батарейка с символом молнии). В случае появления другого предупреждения устраните нарушение перед эксплуатацией машины.

    3. На включенной машине задействуйте фиксатор стояночного тормоза, нажмите механизм КПО и задействуйте рычаг тяги (Рисунок 23 и Рисунок 24). Двигатель не должен работать, а на панели инфо-центра должно отобразиться предупреждение. Если это не выполняется, блокировочный выключатель нуждается в обслуживании. Устраните неисправность до начала работы на машине; см. Обслуживание блокировочного выключателя тормоза.

    4. Выключите машину и возвратите рычаг управления тягой в нейтральное положение.

    5. Осторожно снимите машину с откидной опоры.

    Транспортировка машины на рабочую площадку

    Транспортировка машины на небольшое расстояние

    Для перевозки машины на небольшое расстояние используйте ходовые колеса.

    1. Установите ходовые колеса; см. Установка ходовых колес.

    2. Убедитесь, что рычаг управления тягой и приводом барабана находится в нейтральном положении.

    3. Убедитесь, что регулятор скорости установлен в нулевое положение.

    4. Запустите машину; см. раздел Запуск машины.

    5. Приподнимите переднюю часть машины, плавно переведите рычаг управления тягой в положение передний ход и с помощью регулятора скорости плавно увеличьте скорость движения машины.

    6. Настройте регулятор скорости для работы газонокосилки с требуемой скоростью хода и переместите машину к месту назначения.

    Транспортировка машины на большое расстояние

    Для транспортировки машины на большие расстояния используйте прицеп. Будьте осторожны при погрузке машины в прицеп, а также при ее выгрузке.

    1. Осторожно переместите машину на прицеп.

    2. Выключите машину, включите рабочий тормоз и используйте фиксатор стояночного тормоза, чтобы удерживать рабочий тормоз на месте.

    3. Надежно прикрепите машину к прицепу.

    Note: Для транспортировки машины можно использовать прицеп Trans Pro Toro. Инструкции по погрузке на прицеп см. в Руководстве оператора для вашего прицепа.

    Important: Убедитесь, что машина выключена, так как при транспортировке машины на прицепе машина может быть повреждена.

    В процессе эксплуатации

    Правила техники безопасности во время работы

    Общие правила техники безопасности

    • Владелец или пользователь несет полную ответственность за любые несчастные случаи с людьми, а также за нанесение ущерба имуществу, и должен предпринять все меры для предотвращения таких случаев.

    • Используйте подходящую одежду, включая защитные очки, длинные брюки, нескользящую прочную обувь и средства защиты органов слуха. Завязывайте длинные волосы на затылке, не носите свободно висящую одежду и ювелирные украшения.

    • Запрещается управлять машиной в состоянии болезни, усталости, а также под воздействием алкоголя или сильнодействующих лекарственных препаратов. Следите, чтобы посторонние лица, особенно маленькие дети, не заходили в рабочую зону. Выключайте двигатель, если кто-нибудь входит в рабочую зону.

    • Эксплуатируйте машину только при наличии хорошего обзора и в подходящих погодных условиях. Запрещается работать на машине, если существует вероятность удара молнией.

    • Перед пуском машины отключите все муфты привода ножей, переключите органы управления в нейтральное положение и включите стояночный тормоз.

    • Остерегайтесь ям, выбоин, ухабов, камней и других скрытых препятствий. Работа на неровной поверхности может привести к потере равновесия, падению и серьезным травмам.

    • Будьте крайне осторожны при приближении к закрытым поворотам, кустарникам, деревьям или другим предметам, которые могут ограничить обзор.

    • При запуске и управлении машиной всегда стойте в рабочем положении (позади рукоятки).

    • Убедитесь, что во время скашивания травосборник установлен на штатном месте. Выключайте машину перед опорожнением травосборника.

    • Запрещается оставлять работающую машину без присмотра.

    • Не наклоняйте машину больше чем на 25 градусов..

    • Выключайте машину и отключайте привод режущего блока в следующих случаях:

      • перед заправкой топливом;

      • перед прочисткой ограждения выброса;

      • перед демонтажем травосборника;

      • перед проверкой, очисткой или техническим обслуживанием режущего блока;

      • после удара о посторонний предмет или при возникновении аномальной вибрации; перед запуском и эксплуатацией машины при проверке режущего блока на наличие повреждений и выполнении ремонта (при необходимости);

      • когда вы покидаете рабочее место оператора.

    • Отключайте привод режущего блока при транспортировке или когда машина не используется.

    • Приближаясь к дороге или пересекая ее, следите за дорожным движением.

    • Всегда останавливайте ножи, когда не косите.

    • Используйте только приспособления и навесные орудия, утвержденные к применению компанией Toro®.

    Правила безопасности при работе на склонах

    • Основная опасность при работе на склонах — потеря управляемости и опрокидывание машины, которое может привести к травме или гибели. Оператор несет ответственность за безопасную работу на склонах. Эксплуатация машины на любых склонах требует максимальной осторожности.

    • Осмотрите склон и оцените условия на площадке, чтобы определить, безопасно ли работать на данном склоне. При выполнении этого осмотра всегда руководствуйтесь здравым смыслом и правильно оценивайте ситуацию.

    • Перед эксплуатацией машины на склонах оператор должен прочитать инструкции по эксплуатации машины на склонах, приведенные ниже, и проверить условия работы, чтобы определить, можно ли работать на машине при таких условиях в этот день и на этой рабочей площадке. Режим работы машины на склоне может меняться в зависимости от рельефа местности.

      • Старайтесь не начинать движение, не останавливаться и не поворачивать на склоне. Не изменяйте резко скорость или направление движения. Выполняйте повороты медленно и плавно.

      • Никогда не эксплуатируйте машину, если вы сомневаетесь в надежности сцепления колес с грунтом, управляемости или устойчивости машины.

      • Устраните или пометьте препятствия, такие как канавы, ямы, колеи, впадины, камни или другие скрытые опасности. Высокая трава может скрывать различные препятствия. При движении по неровной поверхности машина может перевернуться.

      • Помните, что при работе на влажной траве, а также при движении поперек поверхности склонов или вниз по склону машина может потерять сцепление колес с поверхностью. Потеря сцепления с поверхностью колес может привести к соскальзыванию и потере возможности торможения и рулевого управления.

      • Будьте предельно осторожны при работе на машине вблизи обрывов, канав, насыпей, водоемов или других опасностей. Машина может внезапно опрокинуться в случае обрушения кромки. Поддерживайте установленную безопасную дистанцию между машиной и любой опасностью.

      • Находясь у основания склона, оцените степень его опасности.

    Запуск машины

    1. Убедитесь, что разъем с Т-образной рукояткой главного жгута проводов подсоединен к главному разъему питания; см. Рисунок 16.

    2. Убедитесь, что рычаг управления тягой и приводом барабана находится в нейтральном положении; см. Рисунок 35.

    3. Вставьте ключ в замок зажигания, поверните его в положение Пуск и удерживайте, пока не загорится ЖК-дисплей инфо-центра, затем отпустите его, чтобы он установился в положение Работа.

    Эксплуатация машины

    1. Включите машину, установите регулятор скорости в нулевое положение, нажмите вниз на рукоятку, чтобы поднять режущий блок, нажмите на механизм контроля присутствия оператора, переведите рычаг управления тягой в положение передний ход (Рисунок 35) и постепенно увеличивайте настройку регулятора скорости, чтобы переместить машину на край грина.

    2. Верните регулятор скорости в нулевое положение.

    3. Переведите рычаг управления тягой в нейтральное положение, затем переведите рычаг влево и вперед в положение «тяга – передний ход, привод барабана включен (Рисунок 35).

      g000494

      Рисунок 35

      1. Нейтраль
      2. Тяга – нейтральное положение, привод барабана выключен.
      3. Тяга – передний ход (транспортировка)
      4. Тяга – передний ход, привод барабана включен.

    4. Постепенно увеличивайте настройку регулятора скорости до тех пор, пока машина не будет двигаться с требуемой скоростью, переместите машину на грин, опустите переднюю часть машины и начните скашивание.

      Note: Во время скашивания вы можете переместить регулятор скорости в нулевое положение. При этом машина остановится с выключенным тормозом двигателя, что позволит вам потянуть машину назад, чтобы изменить направление ее движения. Дополнительную информацию по автоматическому тормозу двигателя см. в разделе Автоматический тормоз двигателя.

    Выключение машины

    1. Переведите рычаг управления тягой и приводом барабана в нейтральное положение.

    2. Поверните ключ замка зажигания в положение Выкл. и извлеките ключ.

    Полезные советы

    Important: В процессе скашивания трава воздействует на режущий блок как смазка. Интенсивная работа режущего блока при отсутствии контакта с травой может повредить режущий блок.

    Подготовка к скашиванию

    Убедитесь, что машина правильно отрегулирована и настроена одинаково с обеих сторон барабана. Для повышения производительности и срока службы аккумуляторной батареи установите неподвижный нож так, чтобы он слегка касался барабана. Неправильная регулировка газонокосилки ухудшает внешний вид скошенного газона.

    Если на вашей машине установлены ходовые колеса, снимите их следующим образом:

    1. Чтобы установить машину на откидную опору, опустите ногой опору вниз и потяните рукоятку вверх на себя.

    2. Снимите ходовые колеса.

    3. Осторожно снимите машину с откидной опоры.

    Скашивание гринов

    Скашивайте траву, двигаясь по грину в прямом и обратном направлении по прямой линии. Старайтесь не скашивать траву по кругу и не поворачивайте газонокосилку на гринах, т.к. могут образоваться задиры.

    Поворачивать газонокосилку следует за пределами грина, поднимая режущий барабан (нажимая на ручку вниз) и поворачивая газонокосилку на тяговом барабане. Если установить выключатель EZ-Turn в положение «Вкл.», тяговый блок будет замедляться при подъеме режущего блока, что облегчает выполнение поворотов, особенно для начинающих пользователей.

    При скашивании следует двигаться с обычной пешеходной скоростью. Движение с более высокой скоростью сэкономит немного времени, но приведет к плохому качеству скашивания.

    Чтобы сохранять прямолинейное движение на протяжении всего грина и поддерживать одинаковое расстояние от края предыдущей скошенной полосы, используйте ориентирующие полосы на травосборнике (Рисунок 36).

    g017296

    Рисунок 36

    1. Ориентирующие полосы

    Эксплуатация машины в условиях недостаточной освещенности

    При эксплуатации машины в условиях слабой освещенности используйте комплект светодиодного осветительного прибора; свяжитесь с местным официальным дистрибьютором компании Toro.

    Important: Не используйте другие осветительные системы на данной машине, так как это может привести к повреждению аккумуляторной батареи или электрической системы.

    Подготовка машины к транспортировке после скашивания

    1. Выведите машину с грина, уменьшите скорость до нулевого положения, переведите рычаг управления тягой и приводом барабана в нейтральное положение и выключите машину.

    2. Удалите скошенную траву из травосборника, установите травосборник на газонокосилку.

    Использование ЖК-дисплея инфо-центра

    Жидкокристаллический дисплей инфо-центра показывает информацию о вашей машине, такую как текущий заряд аккумуляторной батареи, обороты двигателя, различная диагностическая информация и другие сведения о машине и аккумуляторной батарее. На Рисунок 37 показан инфо-центр и главный информационный экран.

    g017282

    Рисунок 37

    1. Индикатор питания / индикатор неисправности
    2. Индикатор заряда аккумуляторной батареи
    3. Индикатор журнала неисправностей
    4. Регулировка скорости
    5. Кнопка доступа к меню / «назад»
    6. Кнопка «вниз»
    7. Кнопка «вправо»

    • Индикатор питания / неисправности загорается при включении машины. Когда этот индикатор загорается, ключ можно повернуть в положение Работа. Этот индикатор также мигает при обнаружении неисправности в машине.

    • Индикатор заряда аккумуляторной батареи: когда батарея полностью заряжена, все прямоугольники индикатора будут заполнены черным цветом. В процессе разряда аккумуляторной батареи прямоугольники будут становиться белыми, начиная с правого и по направлению к левому. Если только один прямоугольник остался черным, это означает, что аккумуляторная батарея почти разряжена и необходимо немедленно зарядить ее.

    • Значок журнала регистрации отказов показывает, что в журнале неисправности есть запись для просмотра.

    • Регулировка скорости: по мере увеличения скорости полосы становятся черными в порядке их расположения — слева направо. Когда все полосы белые, машина находится на нулевой скорости.

    • Кнопка доступа к меню / «Назад» используется для доступа к меню инфо-центра. Она также позволяет выйти из любого меню, используемого в данный момент.

    • Кнопка «вниз» используется для прокрутки меню вниз.

    • Кнопка «вправо» используется, чтобы открыть меню, где стрелка «вправо» показывает дополнительную информацию.

    Note: Назначение каждой кнопки можно изменять в зависимости от текущей потребности. Каждая кнопка имеет этикетку с пиктограммой, показывающей ее текущее назначение.

    Использование меню

    Для доступа к системе меню инфо-центра нажимайте кнопку вызова меню, когда отображается главный экран. При этом откроется главное меню. В следующих таблицах приведен краткий обзор опций, доступных из меню:

    Main Menu (Главное меню)
    Пункт менюОписание
    Faults (Неисправности)Меню Faults (Неисправности) содержит список недавних неисправностей машины. Для получения дополнительной информации по меню Faults (Неисправности) и по информации, содержащейся в настоящем документе, см. «Руководство по техническому обслуживанию» или обратитесь к официальному дистрибьютору компании Toro.
    Service (Техобслуживание)Меню Service (Техобслуживание) содержит такую информацию о машине, как время эксплуатации машины (в часах), использование аккумуляторной батареи и состояние.
    Diagnostics (Диагностика)Меню Diagnostics (Диагностика) содержит списки различных состояний, в которых машина может находиться в данный момент. Это меню можно использовать в некоторых случаях для поиска и устранения неисправностей, т.к. оно позволяет быстро увидеть, какие органы управления машины включены, а какие выключены.
    About (О машине)Меню About (О машине) содержит номер модели, серийный номер и версию программного обеспечения машины.
    Settings (Настройки)Меню Settings (Настройки) позволяет персонализировать дисплей инфо-центра.
    Меню Service (Техобслуживание)
    Пункт менюОписание
    Hours (Часы)Показывает общее количество часов, в течение которых машина была включена.
    Mow Time (Время скашивания)Показывает общее количество часов, в течение которых был включен барабан.
    Power Use (Использование питания)Показывает мгновенную мощность, выдаваемую аккумуляторной батареей, в ваттах.
    Battery Charge (Заряд аккумуляторной батареи)Показывает текущий уровень заряда аккумуляторной батареи в процентах от полной емкости.
    Battery Current (Сила тока аккумуляторной батареи)Показывает мгновенный ток, обеспечиваемый аккумуляторной батареей, в амперах.
    Battery Volts (Напряжение аккумуляторной батареи в вольтах)Показывает напряжение аккумуляторной батареи в вольтах.
    Energy (Энергия)Показывает общее количество энергии, выданное аккумуляторной батареей в течение всего ее срока службы, в ватт-часах.
    Diagnostics Menu (Меню диагностики)
    Пункт менюОписание
    Key On (Ключ в положении «Вкл.»)Показывает положение «Вкл.» или «Выкл.» ключа зажигания.
    Key Start (Ключ в положении «Пуск»)Показывает, находится ли ключ зажигания в положении «Пуск».
    PBrake Latch (Фиксатор стояночного тормоза)Показывает, включен или выключен фиксатор стояночного тормоза.
    EZ-TurnПоказывает, замкнута или разомкнута цепь EZ-Turn.
    Traction (Тяга)Показывает, включен или выключен рычаг управления тягой.
    Reel Enable (Включение барабана)Показывает, включен или выключен барабан.
    Throttle (Дроссельная заслонка)Показывает настройку управления «дроссельной заслонкой» в вольтах (используется для расчета заданной частоты вращения).
    Target rpm (Заданная частота вращения в об/мин)Показывает требуемую частоту вращения двигателя в об/мин согласно настройке регулятора скорости
    Motor rpm (Частота вращения двигателя, об/мин)Показывает фактическую частоту вращения двигателя.
    12V Supply (Питание 12 В)Показывает напряжение питания датчика № 1 на контроллере.
    5V Supply (Питание 5 В)Показывает напряжение питания датчика № 2 на контроллере.
    CAN Bus (CAN-шина)Показывает состояние CAN-шины машины.
    Меню About (О машине)
    Пункт менюОписание
    Model (Модель)Показывает номер модели машины.
    SN (Серийный номер)Показывает серийный номер машины.
    S/W Rev (Версия ПО)Отображает номер версии программного обеспечения машины.
    Меню Settings (Настройки)
    Пункт менюОписание
    Language (Язык)Служит для изменения языка отображения информации, используемого в системе инфо-центра.
    Units (Единицы измерения)Служит для изменения единиц измерения, используемых в системе инфо-центра. Меню позволяет выбрать английские (English) или метрические (Metric) единицы.
    LCD Backlight (Подсветка ЖК-дисплея)Используется для увеличения или уменьшения яркости ЖК-дисплея.
    LCD Contrast (Контраст ЖК-дисплея)Используется для изменения контрастности между темными и яркими областями на ЖК-дисплее.

    Note: Если вы случайно измените язык или контрастность так, что дисплей станет нечитаемым, обратитесь к официальному дистрибьютору Toro за помощью в переустановке параметров дисплея.

    Отключение трансмиссии

    Если машина перестает работать с включенным тормозом двигателя, можно отключить тяговый барабан от трансмиссии, чтобы иметь возможность передвигать машину.

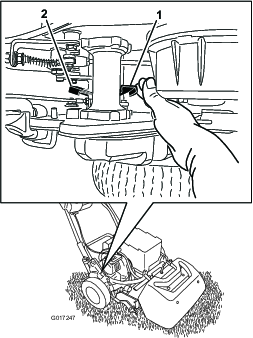

    1. В правом заднем углу машины найдите рядом с барабаном корпуса привода рычаг включения/выключения тягового привода (Рисунок 38).

      g017247

      Рисунок 38

      1. Рычаг включения/выключения тягового привода – включен
      2. Рычаг включения/выключения тягового привода – выключен

    2. Переместите рычаг назад, чтобы отключить трансмиссию от барабана.

      Important: Во избежание удара по руке подпружиненным рычагом следует нажимать на рычаг только спереди.

    3. Переместите машину в требуемом направлении

      Important: По возможности не буксируйте машину. В случае крайней необходимости буксируйте машину со скоростью не выше 4,8 км/ч; обязательно отсоедините трансмиссию от барабана. Невыполнение этого требования с большой вероятностью приведет к повреждению машины, особенно электрических компонентов.

    4. При окончании буксировки переместите рычаг вперед, чтобы подключить трансмиссию к барабану.

    Note: Рабочий тормоз остается работоспособным при отключении трансмиссии от барабана.

    После эксплуатации

    Правила техники безопасности после работы с машиной

    Общие правила техники безопасности

    • Уменьшите настройку регулятора скорости, прежде чем выключить машину.

    • Для предотвращения возгорания очистите машину от травы и загрязнений.

    Транспортировка машины

    После скашивания транспортируйте машину от рабочей площадки; см. разделы Транспортировка машины на небольшое расстояние или Транспортировка машины на большое расстояние.

    Уход за литий-ионной аккумуляторной батареей

    Предупреждение

    Аккумуляторная батарея имеет высокое напряжение, которое может вызвать ожог или поражение электрическим током.

    • Не вскрывайте аккумуляторную батарею.

    • Запрещается вставлять в разъем аккумуляторной батареи какие-либо предметы кроме разъема жгута проводов, поставляемого в комплекте с машиной.

    • Предельно осторожно обращайтесь с аккумуляторной батареей, имеющей трещины в корпусе.

    • Используйте только зарядное устройство, специально спроектированное для этой аккумуляторной батареи.

    Зарядка аккумуляторной батареи

    Заряжайте аккумуляторную батарею после завершения скашивания, чтобы она была полностью заряжена для скашивания на следующий день. В отличие от других типов аккумуляторных батарей, в литий-ионных аккумуляторах нет эффекта памяти, поэтому их не нужно полностью разряжать перед зарядкой.

    Подробные инструкции по зарядке аккумуляторной батареи см. в Руководстве оператора для зарядного устройства литий-ионной аккумуляторной батареи.

    Помещая газонокосилку на хранение сроком более 10 дней, убедитесь, что вы подсоединили ее к зарядному устройству и включили его. Через 10 дней бездействия машины зарядное устройство автоматически переключится в режим хранения, в котором оно будет поддерживать минимальный заряд на уровне не более 40%. Дополнительную информацию по хранению машины и выведению аккумуляторной батареи из режима хранения см. в разделе Перед помещением на хранение.

    Транспортировка аккумуляторной батареи

    Департамент транспорта (США) и международные транспортные агентства требуют, чтобы литий-ионные аккумуляторные батареи транспортировались в специальной упаковке и только перевозчиками, имеющими специальные сертификаты на их транспортировку. В США разрешается транспортировать аккумуляторную батарею, когда она установлена на машине, работающей от аккумуляторных батарей, с выполнением определенных нормативными требований. Для получения подробных правил транспортировки вашей машины или аккумуляторной батареи eFlex обратитесь в Департамент транспорта (США) или соответствующий государственный орган в вашей стране.

    Подробную информацию по транспортировке аккумуляторной батареи см. в Инструкции по установке, включенной в транспортировочный комплект аккумулятора (модель № 120-4600). Эта инструкция есть на веб-сайте www.Toro.com.

    Уход за аккумуляторной батареей

    Литий-ионный аккумулятор имеет достаточную зарядную емкость, чтобы выполнять предназначенную для него работу в течение всего срока его службы. С течением времени общий объем работы, который может выполнить аккумулятор от одной зарядки, будет постепенно снижаться. В следующей таблице приведены приблизительные объемы работ, которые машина должна выполнять в течение первых 5 лет эксплуатации:

    ГодПлощадь скашивания при полном заряде
    14240 м2
    24070 м2
    33900 м2
    43790 м2
    53600 м2

    Note: Ваши результаты могут изменяться в зависимости от расстояния, на которое вам необходимо транспортировать машину, настройки контакта неподвижного ножа и других факторов, описанных в данном разделе.

    Чтобы достичь максимального срока службы и использования аккумулятора, соблюдайте следующие требования по уходу:

    • Не вскрывайте аккумуляторную батарею. Внутри нет никаких частей, обслуживаемых пользователем. Если вы вскроете аккумуляторную батарею, действие гарантии будет аннулировано. Аккумуляторная батарея защищена устройствами, предупреждающими о несанкционированном доступе.

    • Храните машину в прохладном, чистом, сухом гараже или на складском помещении, где нет прямых солнечных лучей и источников тепла. Не храните в местах, где температура падает ниже -25 °C или поднимается выше 45 °C. Температуры, находящиеся за пределами этого диапазона, повредят аккумуляторную батарею.Хранение аккумуляторных батарей при высокой температуре (особенно с высоким уровнем заряда) сокращает срок их службы.

    • При постановке на хранение сроком более 10 дней убедитесь, что машина находится в прохладном месте, на нее не попадает солнечный свет и она подсоединена к зарядному устройству.

    • Если вы косите при высокой температуре окружающего воздуха или под воздействием прямых солнечных лучей, аккумуляторная батарея может перегреться. Если это произойдет, на ЖК-дисплее инфо-центра появится предупреждение о высокой температуре. В этом состоянии машина не сможет продолжать работу с включенным барабаном и замедлит ход.

      Немедленно отведите машину в прохладное затененное место, выключите машину и дайте аккумуляторной батарее полностью остыть, прежде чем возобновлять работу.

    • Поддерживайте крышку аккумуляторной батареи в чистоте. Белый цвет отражает солнечный свет и замедляет нагрев аккумуляторной батареи. Загрязненная крышка ежедневно увеличивает нагрев аккумуляторной батареи и сокращает энергоемкость.

    • Отрегулируйте контакт между неподвижным ножом и барабаном, чтобы он был как можно меньше. Это снизит затраты энергии, необходимые для вращения барабана, и увеличит объем работы, которую машина сможет выполнить на одном заряде.

    Техническое обслуживание

    Note: Загрузите бесплатную электрическую или гидравлическую схему, посетив веб-сайт www.Toro.com, где можно найти модель своей машины, перейдя по ссылке Manuals (Руководства) с главного экрана.

    Note: Определите левую и правую стороны машины относительно места оператора.

    Рекомендуемый график(и) технического обслуживания

    Периодичность технического обслуживанияПорядок технического обслуживания
    Перед каждым использованием или ежедневно
  • Проверьте работу блокировочных выключателей.
    		•
    После каждого использования
  • Очистите машину.
    		•
    Через каждые 1000 часов
  • Осмотрите ремень привода барабана.
  • Осмотрите подшипники трансмиссии. При необходимости замените их.
    		•
    Перед помещением на хранение
  • Восстановите поврежденное лакокрасочное покрытие.
    		•
    Ежегодно
  • Смажьте соединительную муфту двигателя.
    		•

    Important: Информацию о дополнительных процедурах технического обслуживания см. в Руководстве владельца для вашего аккумулятора.

    Перечень операций ежедневного технического обслуживания

    Important: Скопируйте эту страницу для повседневного использования.

    Пункт проверки при техобслуживанииДни недели:
    Пн.Вт.Ср.Чт.Пт.Сб.Вс.
    Проверьте работу защитных блокировок.
    Проверьте работу стояночного тормоза.
    Убедитесь, что шарнирные соединения функционируют свободно.
    Очистите корпус аккумуляторной батареи и охлаждающие ребра двигателя.
    Убедитесь в отсутствии посторонних шумов при работе машины.
    Проверьте регулировку контакта барабана с неподвижным ножом.
    Проверьте регулировку высоты скашивания.
    Восстановите поврежденное лакокрасочное покрытие.
    Отметки о проблемных зонах
    Проверил:
    ПунктДатаИнформация





    Действия перед техническим обслуживанием

    Правила техники безопасности перед техобслуживанием

    • Выключите приводы и режущий блок, включите стояночный тормоз и выключите машину. Прежде чем приступать к регулировке, очистке или ремонту машины, дождитесь полной остановки всех движущихся частей.

    • Если для выполнения регулировок при техническом обслуживании машина должна работать, держите руки, ноги и другие части тела, а также одежду на безопасном расстоянии от режущих блоков, навесных орудий и любых движущихся частей. Не допускайте присутствия посторонних лиц.

    • Следите, чтобы все части были исправными и все фитинги гидравлической системы были затянуты. Замените все изношенные и поврежденные детали и наклейки и восстановите все отсутствующие детали и наклейки. Чтобы обеспечить безопасную работу машины, следите, чтобы все крепежные детали были надежно затянуты.

    • Регулярно проверяйте и заменяйте по мере необходимости компоненты травосборника.

    • Для предотвращения возгорания очистите от травы и загрязнений режущий блок, приводы, глушители и решетки радиатора.

    • Осторожно сбрасывайте давление из компонентов с накопленной энергией.

    • Для проведения капитального ремонта или получения технической помощи обращайтесь к официальному дистрибьютору компании Toro.

    • Для поддержания оптимальных рабочих характеристик машины и регулярного прохождения сертификации безопасности всегда приобретайте только оригинальные запасные части и приспособления компании Toro. Использование запасных частей и приспособлений, изготовленных другими производителями, может быть опасным и привести к аннулированию гарантии на изделие.

    Отсоединение аккумулятора

    Перед техобслуживанием машины отсоедините аккумуляторную батарею путем отсоединения разъема с Т-образной рукояткой от главного разъема питания (Рисунок 39).

    g017237

    Рисунок 39

    1. Разъем с Т-образной рукояткой
    2. Главный разъем питания

    Смазка

    Смазывание соединительной муфты двигателя

    Периодичность технического обслуживанияПорядок технического обслуживания
    Ежегодно
  • Смажьте соединительную муфту двигателя.
    		•

    Тип консистентной смазки: консистентная смазка общего назначения.

    1. Выключите машину и отсоедините аккумуляторную батарею.

    2. Отверните 2 болта крепления двигателя к корпусу трансмиссии (Рисунок 40).

      g017383

      Рисунок 40

      1. Соединительная муфта – охватывающая
      2. Вал двигателя
      3. Болт
      4. Электродвигатель

    3. Отведите двигатель наружу, от картера коробки передач.

    4. Сделайте 1-2 качания смазочным шприцом в охватывающую соединительную муфту в картере коробки передач, чтобы заправить ее консистентной смазкой (Рисунок 40).

    5. Установите двигатель и закрепите его 2 болтами, снятыми ранее. Затяните болты с моментом от 29 до 33 Н∙м.

    Техническое обслуживание электрической системы

    Правила техники безопасности при работе с электрической системой

    Прежде чем приступать к какому-либо ремонту, отключите аккумуляторную батарею. Сначала отсоединяйте отрицательную клемму, затем положительную. Сначала присоединяйте положительную, а затем отрицательную клемму.

    Техническое обслуживание аккумуляторной батареи

    Единственными обслуживаемыми частями аккумуляторной батареи являются наклейки и предохранитель. Если вы попытаетесь открыть основное отделение аккумуляторной батареи, действие гарантии будет аннулировано. Если у вас возникли проблемы с аккумуляторной батареей, свяжитесь с местным официальным дистрибьютором Toro для получения помощи.

    Предупреждение

    Высокое напряжение аккумуляторной батареи может вызвать ожог или поражение электрическим током.

    • Не вскрывайте аккумуляторную батарею.

    • Запрещается вставлять в разъем аккумуляторной батареи какие-либо предметы кроме разъема жгута проводов, поставляемого в комплекте с машиной.

    • Предельно осторожно обращайтесь с аккумуляторной батареей, имеющей трещины в корпусе.

    • Используйте только зарядное устройство, предназначенное для этой аккумуляторной батареи.

    Транспортировка аккумуляторной батареи для техобслуживания

    При необходимости техобслуживания аккумуляторной батареи обращайтесь за помощью к официальному дистрибьютору Toro. Для транспортировки аккумуляторной батареи требуется транспортировочный комплект аккумуляторной батареи (№ по каталогу 120-4600). Этот комплект содержит ленту, наклейки и инструкции, необходимые для транспортировки аккумуляторной батареи.

    Important: Неправильная упаковка и маркировка аккумуляторной батареи для транспортировки приведет к большим штрафам. См. инструкцию, входящую в транспортировочный комплект аккумулятора (№ по каталогу 120-4600), которую можно бесплатно скачать на веб-сайте www.toro.com.

    Замена предохранителей

    Если машина не включается, даже после зарядки, проверьте предохранители машины следующим образом:

    1. Выключите машину и отсоедините аккумуляторную батарею.

    2. Отверните 2 задних винта от электроблока и ослабьте 2 верхних винта, затем снимите крышку блока(Рисунок 41)

      g017423

      Рисунок 41

      1. Электроблок
      2. Верхние винты
      3. Задние винты

    3. Проверьте предохранители, установленные в блоке предохранителей (Рисунок 42).

      g017424

      Рисунок 42

      1. Предохранитель (30 A)
      2. Предохранитель (3 A)
      3. Открытое гнездо

      • Если какой-либо из предохранителей перегорел, замените его на предохранитель с соответствующим напряжением и силой тока (Рисунок 42).

        Important: Все предохранители на машине рассчитаны на 80 В. Не используйте автомобильные предохранители на 12 В.

      • Если предохранители не перегорели, проверьте предохранитель аккумуляторной батареи следующим образом:

        1. Поднимите платформу аккумулятора; см. раздел Установка аккумуляторной батареи.

        2. Снимите крышку блока предохранителей (Рисунок 43).

          g017425

          Рисунок 43

          1. Крышка блока предохранителей

        3. Проверьте предохранитель и замените, если он перегорел. Используйте только предохранитель компании Toro (№ по каталогу 119-1208) для замены данного предохранителя.Этот предохранитель специально рассчитан на использование с аккумуляторной батареей. Другие предохранители могут привести к неустранимому повреждению аккумуляторной батареи.

        4. Установите на место крышку блока предохранителей и закрепите ее. Затяните винт крышки с моментом 0,34 Н∙м.

        5. Опустите и зафиксируйте платформу аккумуляторной батареи.

    Обслуживание блокировочного выключателя тяги

    Используйте следующую процедуру, если потребуется регулировка или замена блокировочного выключателя тяги.

    1. Выключите машину и отсоедините аккумуляторную батарею.

    2. Снимите панель управления.

    3. Включите рычаг управления тягой.

      g017298

      Рисунок 44

      1. Рычаг управления тягой
      2. Флажок датчика скашивания
      3. Датчик скашивания
      4. Блокировочный выключатель тяги

    4. Ослабьте крепежные детали блокировочного выключателя (Рисунок 44).

    5. Установите регулировочную прокладку толщиной 1,6 мм между рычагом управления тягой и блокировочным выключателем (Рисунок 44).

    6. Затяните крепежные детали блокировочного выключателя. Заново проверьте зазор. Рычаг управления тягой не должен касаться выключателя.

    7. Включите рычаг управления тягой и проверьте зазор. Нормальная рабочая величина зазора должна находиться в диапазоне 0,76–3,05 мм. При включенном рычаге управления тягой убедитесь, что выключатель размыкается. В случае необходимости замените выключатель.

    Техническое обслуживание датчика скашивания

    1. Выключите машину и отсоедините аккумуляторную батарею.

    2. Снимите панель управления.

    3. Переведите рычаг управления тягой влево и включите газонокосилку.

    4. Ослабьте детали крепления датчика скашивания (Рисунок 44).

    5. Вставьте регулировочную прокладку толщиной 1,6 мм между флажком датчика скашивания и датчиком (Рисунок 44).

    6. Затяните детали крепления датчика. Проверьте зазор. Флажок не должен касаться датчика.

    7. Переведите рычаг тяги в режим скашивания и убедитесь в том, что переключатель размыкается. В случае необходимости замените датчик.

    Обслуживание блокировочного выключателя тормоза

    1. Выключите машину и отсоедините аккумуляторную батарею.

    2. Снимите крышку панели управления.

    3. Включите рычаг рабочего тормоза и фиксатор стояночного тормоза.

    4. Ослабьте и снимите крепежные детали блокировочного выключателя (Рисунок 45).

      g016913

      Рисунок 45

      1. Фиксатор стояночного тормоза
      2. Блокировочный выключатель
      3. Рычаг рабочего тормоза

    5. Установите регулировочную прокладку толщиной 1,6 мм между фиксатором стояночного тормоза и блокировочным выключателем (Рисунок 45).

    6. Установите и затяните крепежные детали блокировочного выключателя. Проверьте зазор. Фиксатор не должен касаться выключателя.

    7. Включите рычаг тормоза и поверните фиксатор. Убедитесь, что выключатель размыкается. В случае необходимости замените выключатель.

    Техническое обслуживание тормозов

    Регулировка рабочего и стояночного тормозов

    Если рабочий или стояночный тормоз проскальзывает во время работы, отрегулируйте трос следующим образом:

    1. Выключите машину и отсоедините аккумуляторную батарею.

    2. Переведите рычаг рабочего или стояночного тормоза в положение Выкл.

    3. Снимите крышку панели управления.

    4. Для увеличения натяжения троса ослабляйте верхнюю контргайку троса и затягивайте нижнюю контргайку троса (Рисунок 45) до тех пор, пока усилие на рукоятке рычага тормоза, требуемое для отпускания фиксатора стояночного тормоза, не составит 156 Н.

      Important: Во избежание прихватывания тормоза не допускайте чрезмерного натяжения троса.

      g016920

      Рисунок 46

      1. Контргайки
      2. Трос рабочего тормоза

    Техническое обслуживание ремней

    Осмотр ремня привода барабана

    Периодичность технического обслуживанияПорядок технического обслуживания
    Через каждые 1000 часов
  • Осмотрите ремень привода барабана.
    		•

    Убедитесь, что ремень привода барабана натянут должным образом для обеспечения правильной работы машины и предотвращения преждевременного износа.

    1. Выключите машину и отсоедините аккумуляторную батарею.

    2. Ослабьте затяжку фланцевого болта, который крепит кожух ремня, и снимите крышку ремня, чтобы открыть ремень (Рисунок 47).

      g018273

      Рисунок 47

      1. Крышка ремня

    3. Отрегулируйте натяжение ремня, выполнив следующие действия:

      1. Ослабьте гайку крепления корпуса подшипника (Рисунок 48).

        g017116

        Рисунок 48

        1. Гайка крепления корпуса подшипника
        2. Ремень привода барабана
        3. Пружина сжатия

      2. Гаечным ключом на 16 мм поверните корпус подшипника, чтобы убедиться, что он вращается свободно.

      3. Удалите все загрязнения из внутренней части отсека ремня и вокруг пружины сжатия (Рисунок 48).

      4. Убедитесь, что пружина сжатия обеспечивает правильное натяжение ремня.

      5. Затяните крепежную гайку корпуса подшипника.

      6. Установите крышку ремня.

    Доступ к отверстию в кожухе трансмиссии.

    Если необходим доступ к муфте сцепления барабана, извлеките резиновую заглушку (Рисунок 49) из отверстия в передней части трансмиссии.

    Important: Запрещается эксплуатировать машину со снятой резиновой заглушкой.

    g017387

    Рисунок 49

    1. Вал включения/выключения
    2. Резиновая заглушка отверстия

    Включение/выключение натяжного устройства ремня трансмиссии

    Натяжение ремня трансмиссии обеспечивается подпружиненным натяжным роликом. Если необходимо приложить или снять натяжение ремня, используйте ключ на 3/8 дюйма, чтобы повернуть вал включения/выключения (Рисунок 49) в требуемое положение. При повороте вала на 1/4 оборота (90°) по часовой стрелке натяжной ролик отходит от ремня (Рисунок 50).

    Note: Перед снятием крышки трансмиссии необходимо снять натяжение ремня.

    Note: Ремень трансмиссии правильно натянут, когда регулировочные метки на кожухе трансмиссии совмещены с валом зацепления.

    g019886

    Рисунок 50

    1. Включено
    2. Выключено

    Техническое обслуживание органов управления

    Регулировка управления барабаном

    Если барабан не входит в зацепление надлежащим образом, требуется его регулировка.

    1. Выключите машину и отсоедините аккумуляторную батарею.

    2. Убедитесь, что механизм управления приводом барабана находится в положении «Выкл.»

    3. На переходнике трансмиссии отрегулируйте трос управления барабаном (Рисунок 51) так, чтобы длина пружины составила 70,6 – 72,4 мм.

      g017384

      Рисунок 51

      1. Трос управления барабаном
      2. Контргайки

    4. На переходнике рукоятки управления ослабляйте трос управления барабаном, пока на нем не появится слабина (Рисунок 52).

      g017299

      Рисунок 52

      1. Трос управления барабаном
      2. Контргайки

    5. На переходнике рукоятки управления затяните трос управления барабаном настолько, чтобы устранить слабину троса, не растягивая пружину.

    6. Проверьте работу следующим образом:

      • Убедитесь, что зубья муфты сцепления барабана выходят из зацепления при отключении сцепления, и что зубья муфты сцепления не достигают нижнего предельного положения во включенном состоянии.

        Note: Уберите резиновую заглушку (Рисунок 49) из отверстия в передней части трансмиссии, чтобы осмотреть сцепление барабана.

      • Время останова барабана должно быть менее 7 секунд, при этом барабан должен отходить от неподвижного ножа.

      • См. Руководство по техническому обслуживанию или свяжитесь с официальным дистрибьютором Toro для получения дополнительной помощи.

    Очистка

    Очистка машины

    Периодичность технического обслуживанияПорядок технического обслуживания
    После каждого использования
  • Очистите машину.
    		•

    После каждого использования мойте машину мягким моющим средством с водой. Не мойте машину струей под давлением. Старайтесь не использовать много воды, особенно вблизи щитка рычага переключения передач, инфо-центра, узла питания и разъема питания машины. Поддерживайте двигатель в чистоте, чтобы обеспечить надлежащее охлаждение во время работы. Поддерживайте также аккумуляторную батарею в максимально чистом состоянии, чтобы она всегда оставалась белой. Белая поверхность отражает солнечный свет и предотвращает перегрев батареи на солнце.

    Important: Всегда размещайте машину на хранение или на стоянку в месте, где нет прямого солнечного света, так как нагрев от солнца сократит срок службы аккумуляторной батареи.

    Хранение

    Безопасность при хранении

    • Запрещается хранить машину в местах, где есть открытое пламя, искры или малая горелка, используемая, например, в водонагревателе или другом оборудовании.

    • Перед постановкой машины на хранение в закрытом пространстве дайте двигателю остыть.

    Хранение машины

    1. Очистите машину; см. раздел Очистка машины.

      Important: Машину можно мыть мягким моющим средством с водой. Не мойте машину струей под давлением. Старайтесь не использовать много воды, особенно вблизи щитка рычага переключения передач, инфо-центра, узла питания и разъема питания машины.

    2. Поставьте машину на хранение в прохладном, чистом, сухом гараже или на площадке для хранения, где нет воздействия прямых солнечных лучей. Не храните машину в местах, где температура падает ниже -25 °Cили поднимается выше 45 °C. Температуры, находящиеся за пределами этого диапазона, приведут к повреждению аккумуляторной батареи.

      Important: Температура, при которой хранится аккумуляторная батарея, влияет на длительность ее срока службы. Хранение в течение длительного времени при высоких температурах снижает срок службы аккумуляторной батареи, особенно если аккумуляторная батарея хранится при высоком уровне заряда. По возможности храните машину в прохладном месте (но не ниже температуры замерзания).

    3. Подсоедините аккумуляторную батарею к зарядному устройству и держите зарядное устройство подключенным к электророзетке и включенным в течение всего срока хранения.

      Important: Через 10 дней зарядное устройство автоматически переключится в режим хранения, в котором заряд аккумуляторной батареи будет поддерживаться на уровне не более 40%. Поддержание такого уровня заряда во время длительного хранения обеспечит максимальный срок службы аккумуляторной батареи. Если вы не будете держать аккумуляторную батарею подключенной к зарядному устройству и позволите ей войти в режим хранения, высокий уровень заряда в аккумуляторной батарее сократит ее срок службы, особенно при хранении в теплых условиях.

    4. Проверьте и затяните все болты, гайки и винты. Отремонтируйте или замените все изношенные или поврежденные детали.

    5. Подкрасьте все поцарапанные или оголенные металлические поверхности. Краску можно приобрести в сервисном центре официального дилера.

    6. Накройте машину для ее защиты и сохранения в чистоте.

    Расконсервация машины после хранения

    1. Выключите и отсоедините зарядное устройство от машины.

    2. Подсоедините разъем с Т-образной рукояткой к главному разъему питания.

    3. Включите машину и подождите 20 секунд.

    4. Выключите машину и отсоедините аккумуляторную батарею.

    5. Подсоедините аккумуляторную батарею к зарядному устройству и включите зарядное устройство.

      Note: Зарядное устройство войдет в режим нормальной зарядки и зарядит аккумуляторную батарею до максимального уровня.
