Greensmaster® eFlex® 1820/2120 -ajoyksikkö

Model No. 04046-Serial No. 401100001 and Up

Model No. 04047-Serial No. 400000000 and Up

Johdanto

Tämä kone on työnnettävä kelateräruohonleikkuri, joka on tarkoitettu ammattimaiseen kaupalliseen käyttöön. Se on tarkoitettu pääasiassa puistojen, golfkenttien, urheilukenttien ja kaupallisten kiinteistöjen viheralueiden ruohonleikkuuseen. Sitä ei ole tarkoitettu pensaiden leikkuuseen tai ruohon tai muun kasvuston leikkuuseen teiden varsilla eikä maatalouskäyttöön.

Important: Tämän käyttöoppaan sisältö on luettava huolellisesti ja ymmärrettävä täysin, jotta koneen paras mahdollinen turvallisuus, suorituskyky ja toiminta voidaan varmistaa. Näiden käyttöohjeiden tai asianmukaisen koulutuksen laiminlyönti saattaa aiheuttaa onnettomuuden. Lisätietoja turvallisista käyttötavoista, mukaan lukien turvallisuusvihjeitä ja koulutusmateriaaleja, on osoitteessa www.Toro.com.

Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai lisätietoja, ota yhteys valtuutettuun Toro-jälleenmyyjään. Ota tällöin tuotteesi malli- ja sarjanumerot valmiiksi esiin. Kuva 1 näyttää koneen ja akun malli- ja sarjanumerojen sekä akun valmistajan tietojen sijainnin. Kirjoita numerot annettuun tilaan.

Important: Skannaamalla sarjanumerokilvessä olevan QR-koodin (jos varusteena) mobiililaitteella saat tuotetietoja sekä takuu- ja varaosatietoja.

g234771g017293

Kuva 1

  1. Malli- ja sarjanumeron sijainti
  2. Akun valmistajan tiedot

Tässä käyttöoppaassa esiintyvä varoitusmerkintä (Kuva 2) ilmaisee vaaratilannetta, josta saattaa olla seurauksena vakava tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlyödään.

g000502

Kuva 2

  1. Varoitusmerkintä.

Tässä käyttöoppaassa käytetään kahta termiä tietojen korostamiseksi. Tärkeää kiinnittää huomiota mekaanisiin erikoistietoihin ja Huomautus korostaa erityishuomion ansaitsevia yleistietoja.

Tämä tuote on asiaankuuluvien eurooppalaisten direktiivien mukainen. Lisätietoja on erillisessä tuotekohtaisessa vaatimustenmukaisuusvakuutuksessa.

Vaara

KALIFORNIA

Lakiesityksen 65 mukainen varoitus

Tämän tuotteen virtajohto sisältää lyijyä, joka Kalifornian osavaltion tietojen mukaan aiheuttaa synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa. Pese kädet, kun olet käsitellyt näitä osia.

Tämän tuotteen käyttäminen voi altistaa kemikaaleille, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.

Turvaohjeet

Tämä kone on suunniteltu EN ISO 5395:2013- ja ANSI B71.4-2017 -standardien mukaisesti ja täyttää nämä vaatimukset, kun siihen on asennettu oikea käyttäjän pitokytkin.

Yleinen turvallisuus

Tämä tuote voi katkaista jalan tai käden sekä singota esineitä. Noudata aina kaikkia turvallisuusohjeita, jotta vakavilta loukkaantumisilta vältytään.

Tuotteen käyttäminen muuhun kuin sen aiottuun käyttötarkoitukseen voi olla vaarallista käyttäjälle ja sivullisille.

  • Ennen kuin käynnistät koneen, varmista, että olet lukenut tämän käyttöoppaan ja ymmärtänyt sen sisällön.

  • Älä laita käsiä tai jalkoja koneen liikkuvien osien lähelle.

  • Älä käytä konetta ilman paikallaan olevia ja toimivia suojuksia ja muita suojalaitteita.

  • Älä mene heittoaukkojen eteen. Pidä sivulliset turvallisen matkan päässä koneesta.

  • Älä päästä lapsia käyttöalueelle. Älä anna lasten käyttää konetta.

  • Sammuta kone ja irrota akun kytkennät ennen huoltoa tai tukoksen poistamista koneesta.

Laitteen asiaton käyttö tai huolto voi aiheuttaa tapaturman. Vähennä loukkaantumisriskiä noudattamalla näitä turvallisuusohjeita ja kiinnittämällä aina huomiota varoitusmerkkiin, joka tarkoittaa varoitusta, vaaraa tai hengenvaaraa – henkilöturvallisuusohjeet. Ohjeiden noudattamatta jättäminen saattaa johtaa henkilövahinkoon tai kuolemaan.

Lisää turvallisuusohjeita on tämän oppaan eri kohdissa.

Turva- ja ohjetarrat

Graphic

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
decal120-9571

120-9571

  1. Vapauta veto laskemalla vipu alas.
decal120-9570

120-9570

  1. Vaara: pysy etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.
decal120-9573

120-9573

  1. Lue käyttöopas.
  2. Vaara: älä käytä konetta, jos et ole saanut asianmukaista koulutusta.
  3. Vaara: pidä sivulliset turvallisen matkan päässä akusta.
  4. Sähköiskuvaara: Älä aiheuta oikosulkua akun napojen välillä huollon aikana.
decal120-9593

120-9593

  1. Lue käyttöopas.
  2. Vaara: älä käytä konetta, jos et ole saanut asianmukaista koulutusta.
  3. Esineiden sinkoutumisvaara: pidä sivulliset turvallisen matkan päässä koneesta.
  4. Vaara – pysy etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.
  5. Älä hinaa konetta.
decal119-7570

119-7570

  1. Vaara: Lue käyttöopas. Varastoi akut suojattuina. Älä jätä suoraan auringonvaloon.
decal119-7571

119-7571

  1. Vaara: Lue käyttöopas. Älä käytä akkua, jonka kotelo on haljennut tai vaurioitunut.
decal120-9598

120-9598

  1. Jarru
  2. Vapauta jarru vapauttamalla kahva.
  3. Kytke jarruvipu puristamalla kahvaa.
  4. Seisontajarru
  5. Lukitse seisontajarru kääntämällä salpaa. Vapauta salpa puristamalla kahvaa.
decal131-3111

131-3111

  1. Nopea
  2. Hidas
decal121-4685

121–4685

  1. EZ-Turn-kytkin
  2. Käytössä
  3. Pois
  4. Käynnistys (kone)
decal115-7271

115-7271

  1. Kytke kela.
  2. Kytke vipu.
  3. Vapauta kela.
  4. Vapauta vipu.
decal119-7523

119-7523

  1. Vaara: lue käyttöopas.
  2. Räjähdysvaara: ei kipinöitä tai liekkejä.
  3. Sähköiskuvaara: älä aiheuta oikosulkua akun napojen välillä.
  4. Vaara: älä käytä konetta, jos et ole saanut asianmukaista koulutusta.
  5. Vaara: Älä irrota akun suojusta. Älä upota veteen. Älä käytä akkua, jonka kotelo on haljennut tai vaurioitunut.
  6. Myrkytysvaara: pidä lapset loitolla akusta.

Käyttöönotto

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Note: Painotangon asennusohjeet ovat leikkuuyksikön käyttöoppaassa.

Kohdelevyn asennus

Vaiheeseen tarvittavat osat:

Kohdelevy1

  1. Valmistele leikkuuyksikkö leikkuuyksikön käyttöoppaan ohjeiden mukaan.

  2. Irrota keskimmäinen ruohosuojuksen pultti (Kuva 3).

  3. Asenna kohdelevy leikkuuyksikön päälle aiemmin irrotetulla pultilla (Kuva 3).

    g017294

    Kuva 3

    1. Keskimmäinen ruohosuojuksen pultti
    2. Kohdelevy

Ajoyksikön valmistelu

Vaihtoehdot: leikkuuyksikkömalli 04251, 02452, 04253 tai 04254

Jos tähän ajoyksikköön asennetaan leikkuuyksikkö 04251, 02452, 04253 tai 04254, toimi seuraavien ohjeiden mukaisesti:

  1. Aseta leikkuuyksikkö suoralle, tasaiselle alustalle.

  2. Mittaa kummankin kallistusvarren (Kuva 4) kohdalla 2,3 mm kielekkeistä sisäänpäin ja hio kulma kuvan mukaisesti (Kuva 5).

    g034505

    Kuva 4

    1. Kallistusvarret
    g034506

    Kuva 5

  3. Estä ruostuminen maalaamalla paljastunut metallipinta.

Leikkuuyksikön asennus ajoyksikköön

Vaiheeseen tarvittavat osat:

Pultti (3/8 × 3/4 tuumaa)2

Note: Painotangon asennusohjeet ovat leikkuuyksikön käyttöoppaassa.

  1. Aseta ruohonleikkuri telojensa päälle tasaiselle alustalle.

  2. Laske tukiteline alas ja lukitse se KäYTTö-asentoon työntämällä lukitustappi paikalleen (Kuva 6). Laske kone lukitun tukitelineen varaan.

    Note: Aseta tukiteline HUOLTO-asentoon aina, kun irrotat leikkuuyksikön. Kun tukiteline on tässä asennossa, kone ei pääse kaatumaan taaksepäin kahvan päälle.

    g017356

    Kuva 6

    1. Tukiteline SIVUUN käännettynä
    2. Lukitustappi
    3. Tukiteline KäYTTöASENNOSSA

  3. Kytke vaihteistoliitos työntämällä leikkuuyksikkö ajoyksikön alle ja sitten vasemmalle (Kuva 7).

    g000483

    Kuva 7

    1. Vaihteistoliitos

  4. Siirrä koneen runkoa eteenpäin, kunnes se kytkeytyy leikkuuyksikön tappeihinKuva 8.

    g017242

    Kuva 8

    1. Teleskooppiliitin
    2. Leikkuuyksikön akseli
    3. Pultti

  5. Kiinnitä koneen runko leikkuuyksikön tappeihin kahdella pultilla (⅜ × ¾ tuumaa) (Kuva 8).

  6. Nosta tukiteline SäILYTYS-asentoon vapauttamalla lukitustappi ja antamalla tukitelineen kääntyä yläasentoon.

  7. Säädä leikkuuyksikön leikkuukorkeus; lue ohjeet leikkuuyksikön käyttöoppaasta.

Kahvan pidättimien asennus

Vaiheeseen tarvittavat osat:

Kahvan pidätin2
Sokka2

  1. Tue kahvaa ja irrota nippusiteet, joilla kahvan pidättimet on kiinnitetty sivulevyihin (Kuva 9).

    g017355

    Kuva 9

    1. Sokka
    2. Kahvan pidätin

  2. Käännä kahva haluttuun käyttöasentoon ja asenna kahvan pidätin kahvan pidikkeen päälle sivulevyn reikiin (Kuva 9).

  3. Varmista pidike paikalleen asentamalla sokka (Kuva 9)

  4. Tee samat toimenpiteet kahvan vastakkaisella puolella.

  5. Säädä kahvan korkeus haluttuun asentoon; katso kohta Kahvan korkeuden säätö.

    Note: Toimitetun laitteen kahva on säädetty alimpaan asentoon. Laitetta käytetään yleensä niin, että kahva on avattu mahdollisimman pitkäksi.

Akkuyksikön asennus

Vaiheeseen tarvittavat osat:

Akkuyksikkö1
Pultti (5/16 × ½ tuumaa)6
Aluslaatta6

  1. Poista akku kuljetuslaatikosta.

    Säilytä laatikko ja muut pakkausmateriaalit. Jos akku on lähetettävä myöhemmin huoltoon, takuuvaihtoon tai kierrätykseen, on käytettävä tätä pakkausta ja sen mukana tulleita pakkausmateriaaleja.

    Katso ohjeet akun kuljetuspakkauksen mukana toimitetusta asennusoppaasta (opas on saatavana osoitteesta www.Toro.com).

  2. Katkaise nippuside, jolla akkulaturi on kiinnitetty koneessa akkualustaan, ja irrota laturi.

  3. Irrota pääjohdinsarjasta pieni liitin, jolla yksikkö on kytketty koneen johdinsarjaan (Kuva 10).

    g234802

    Kuva 10

    1. Liitin, pääjohdinsarja
    2. Pieni liitin, akkuyksikkö

  4. Irrota pitkä mutteri, jolla akkualustan takaosa on kiinnitetty koneen runkoon (Kuva 11).

    g017238

    Kuva 11

    1. Pitkä mutteri

  5. Löysää kahta olkatappia/mutteria puoli kierrosta (Kuva 12).

    g017295

    Kuva 12

    1. Akkuyksikkö
    2. Akkualusta
    3. Pultti ja aluslaatta
    4. Olkatapit
    5. Lukitusreiät

  6. Nosta akkualustaa, kunnes alustan ja rungon lukitusreiät ovat kohdakkain (Kuva 12).

    Note: Liu’uta ruuvitaltta tai vastaavan kokoinen terästanko reikien läpi niin, että alusta pysyy ylhäällä.

  7. Aseta akkuyksikkö alustalle siten, että liitännät ovat kohti koneen takaosaa.

  8. Kiinnitä akkuyksikkö alustaan kuudella pultilla (5/16 × ½ tuumaa) ja kuudella aluslaatalla.

    Note: Kiristä pultit momenttiin 11,3–14 N·m.

  9. Kohdista johdinsarjan virtaliittimen sisäpuolen kohoumat ja akkuyksikön vastakappaleen urat.

    Note: Paina johdinsarjan liitin akun liitäntään (Kuva 13 ja Kuva 14).

    g017236

    Kuva 13

    1. Akkuyksikön vastakappale
    2. Lukitusholkki
    3. Kytke kone johdinsarjan liitäntään
    4. Akkuyksikön kiinnityspultti
    g017358

    Kuva 14

  10. Kierrä johdinsarjan lukitusholkkia myötäpäivään, kunnes se kiinnittyy akun vastakappaleeseen ja alkaa vetää akkua kohti.

    Note: Kierrä vielä 120° (⅓ kierrosta), kunnes holkki asettuu lopullisesti.

    Note: Jos akkuyksikön vastakappaletta ja koneen johdinsarjan liitintä ei saa kytkettyä, kun akkuyksikkö on paikallaan, johdinsarjan voi kytkeä ensin akkuyksikköön ja asentaa akkuyksikön vasta sitten. Irrota päävirtaliitin (Kuva 16) akkualustasta. Kytke liitin akkuun ohjeiden mukaan. Asenna akku alustaan ja vie johdinsarja oikeasta aukosta. Kiinnitä sitten päävirtaliitin akkualustaan kiinnitystarvikkeilla, jotka irrotit aiemmin.

  11. Irrota ruuvitaltta, jolla akkualusta on tuettu ylös, ja laske akkualusta varovasti koneen runkoon.

    Important: Tarkista, että johdinsarja ei jää puristuksiin rungon ja alustan väliin.

  12. Kiinnitä akkualusta koneen runkoon vaiheessa 4 irrotetulla pitkällä mutterilla.

  13. Kiristä tapin kiinnikkeet, jotka löysättiin vaiheessa 5.

  14. Vie yksikön ja koneen välinen johdinsarja koneen vasemmalla puolella olevan pääjohdinsarjan alta ja takaa. Kytke johdinsarjan pieni 6-nastainen liitin pääjohdinsarjan vastaavaan liitäntään kuvan mukaisesti (Kuva 15).

    g017235

    Kuva 15

    1. Liitin, pääjohdinsarja
    2. Pieni liitin, akkuyksikkö

  15. Varmista, että akku latautuu kokonaan, käynnistämällä kone ja katkaisemalla sitten virta.

  16. Kytke pääjohdinsarjan T-liitin akkualustan päävirtaliittimeen (Kuva 16).

    g017237

    Kuva 16

    1. T-liitin
    2. Akkualustan päävirtaliitin

  17. Lataa akku. Katso ohjeet litiumakun laturin käyttöoppaasta.

    Note: Uusi akku on ladattu osittain (noin 40 % täydestä). Tämän varauksen avulla voidaan tarkistaa koneen toiminta ja liikuttaa sitä riittävästi, jotta asetukset voidaan määrittää, mutta akku on ladattava täyteen ennen koneen varsinaista käyttöä.

EZ-Turn-anturin säätö

  1. Aseta kone tasaiselle, vaakasuoralle alustalle niin, että vetorumpu on maassa.

  2. Avaa anturin vastamuttereita ja säädä anturia niin, että alemman vastamutterin alta näkyy yksi kierre (Kuva 17).

    g017357

    Kuva 17

    1. Anturin valo (ylhäällä)
    2. Vastamutterit
    3. EZ-Turn-anturi
    4. Rulla
    5. 3,8 cm:n paksuinen kappale
    6. Kohdelevy
    7. Kannakkeen kiinnittimet
    8. Anturin kannake

  3. Kiinnitä anturi kiristämällä vastamutterit.

  4. Aseta etummaisen leikkuuyksikön rullan alle 3,8 cm:n paksuinen kappale (Kuva 17).

  5. Irrota kiinnikkeet, jotka kiinnittävät anturin kannakkeen runkoon (Kuva 17).

  6. Käynnistä kone; katso kohta Koneen käynnistys.

  7. Aseta EZ-Turn-kytkin PääLLä-asentoon.

  8. Käännä anturin kannaketta kohdelevyä kohti, kunnes anturin päällä oleva valo syttyy (Kuva 17). Jos valo palaa jo valmiiksi, käännä sitä kohdelevystä poispäin, kunnes se sammuu. Käännä valoa sitten takaisin asentoon, jossa se syttyy.

  9. Kiristä kannakkeen kiinnikkeet.

  10. Poista rullan alle asetettu kappale ja nosta kone tukitelineen varaan.

  11. Varmista, että kohdelevy ei kosketa ruohosuojusta.

    Note: Jos levy koskettaa ruohosuojusta, irrota kannakkeen kiinnikkeet ja käännä kytkintä ylös, kunnes levy ei enää kosketa suojusta.

  12. Katkaise koneesta virta.

Kuljetuspyörien asennus

Lisävaruste

Vaiheeseen tarvittavat osat:

Kuljetuspyörät – kuljetuspyöräsarja (malli nro 04123 [lisävaruste])2

  1. Paina jalallasi tukitelineen keskiosa alas ja vedä alempaa kahvaa ylös, kunnes tukiteline on kääntynyt eteenpäin ja asettunut keskikohdalle (Kuva 18).

    g017244

    Kuva 18

    1. Tukiteline

  2. Paina pyörän lukituspidikettä pyörän keskiöön päin ja liu’uta pyörä akselille (Kuva 19).

    g000475

    Kuva 19

    1. Lukituspidike

  3. Pyöritä pyörää edestakaisin, kunnes se asettuu akselille ja lukituspidike kiinnittyy tukevasti akselin uraan.

  4. Tee samat toimet koneen vastakkaisella puolella.

  5. Täytä renkaat paineeseen 0,83–1,03 bar.

  6. Laske kone varovasti tukitelineeltä työntämällä konetta hitaasti eteenpäin tai nostamalla alempaa kahvaa, jolloin tukiteline ponnahtaa takaisin SäILYTYSASENTOON.

Valmistusvuoden tarran asennus

Vain CE-merkityt koneet

Vaiheeseen tarvittavat osat:

Valmistusvuoden tarra1

Jos tätä konetta käytetään maassa, jossa noudatetaan CE-standardeja, kiinnitä valmistusvuoden tarra sarjanumerokilven lähelle. Katso Kuva 20.

g234770

Kuva 20

  1. Sarjanumerokilpi
  2. Valmistusvuoden tarra

Ruohonkeräimen asennus

Vaiheeseen tarvittavat osat:

Ruohonkeräin1

  1. Tartu ruohonkeräimeen kahvasta.

  2. Vie keräimen reuna leikkuuyksikön sivulevyjen väliin ja eturullan yli (Kuva 21).

    g017245

    Kuva 21

    1. Keräimen koukut

  3. Asenna keräimen koukut rungon lenkin yli (Kuva 21).

Important: Jos keräin putoaa, tarkasta korin alareunassa olevat kallistusvarren kontaktikohdat vaurioiden varalta (Kuva 22). Suorista ne ennen keräimen käyttöä.Jos käytetään keräintä, jonka kallistusvarren kontaktikohdat ovat taipuneet, keräin ja leikkuuyksikkö voivat koskettaa toisiaan, mikä aiheuttaa ylimääräistä ääntä ja/tai vahingoittaa keräintä ja leikkuuyksikköä.

g024292

Kuva 22

  1. Kallistusvarren kontaktikohta

Koneen sisäänajo

Sisäänajoon tarvitaan vain 8 leikkuutuntia.

Koska ensimmäiset käyttötunnit ovat erittäin tärkeitä koneen tulevan luotettavuuden kannalta, seuraa koneen toimintoja ja toimintaa tarkkaavaisesti, jotta mahdolliset pienet viat voidaan korjata, ennen kuin ne pahenevat. Tarkasta kone usein sisäänajon aikana löysien kiinnittimien tai muiden vikojen varalta.

Laitteen yleiskatsaus

g017155

Kuva 23

  1. Käyttäjän pitokytkin
  2. Vetopyörän ja kelan käytön kytkentävipu
  3. Kahva
  4. Käyttöjarru
  5. Akkuyksikkö
  6. Ruohonkeräin
  7. Leikkuuyksikkö
  8. Kuljetuspyörät
  9. Sähkömoottori
g017156

Kuva 24

  1. EZ-Turn-kytkin
  2. Vapaa paikka lisävarusteena saatavia valoja varten
  3. Seisontajarrun salpa
  4. Käyttöjarru
  5. Käyttäjän pitokytkin
  6. Kahva
  7. Tietokeskuksen LCD-näyttö
  8. Virtakytkin
  9. Nopeuden säädin

EZ-Turn-kytkin

EZ-Turn-kytkimellä (Kuva 24) otetaan käyttöön ja poistetaan käytöstä EZ-Turn-toiminto. EZ-Turn-toiminto hidastaa konetta automaattisesti, kun leikkuuyksikkö nostetaan maasta leikkuun aikana. Hitaalla nopeudella on helpompaa kääntyä ajoväylien päissä. Kytkintä voi käyttää milloin tahansa; myös leikkuun aikana.

Toiminto laskee ajonopeutta vain, kun kela on kytketty ja se nostetaan maasta. Sillä ei ole vaikutusta ajonopeuteen, kun kela ei ole kytkettynä. Jos tämä toiminto otetaan käyttöön leikkuun aikana ja kelan käyttö katkaistaan, koneen nopeus kasvaa. Jos leikkuunopeus on jo valmiiksi alhainen, EZ-Turn-toiminto ei hidasta koneen nopeutta käännöksissä.

Käyttöjarru

Käyttöjarru (Kuva 25) on kahvan etuosassa vasemmalla. Käyttöjarru kytketään vetämällä kytkentävipua taakse.

Jarrun on oltava vapautettuna ennen kuin vetopyörä kytketään. Jos konetta käytetään jarrun ollessa kytkettynä, kone liikkuu, mutta vastus on suuri ja virrankulutus kasvaa.

g016853

Kuva 25

  1. Seisontajarrun salpa
  2. Käyttöjarru

Seisontajarrun salpa

Käytä seisontajarrun salpaa (Kuva 25) käyttöjarrun kanssa. Käyttöjarru pysyy paikallaan, kun käännät seisontajarrun salpaa jarrukahvaa kohti. Vapauta vetämällä jarruvipua.

Note: Vedon käyttövipua ei voi liikuttaa, kun salpa on kytkettynä.

Käyttäjän pitokytkin

Käyttäjän pitokytkin (Kuva 24) on kytkettävä ennen vetovivun kytkemistä. Jos vapautat käyttäjän pitokytkimen koneen ollessa käynnissä, vetovipu palaa vapaalle ja moottori pysyy käynnissä.

Tietokeskuksen LCD-näyttö

Tietokeskuksen LCD-näytössä on konetta ja akkua koskevia tietoja, kuten akun varaus, koneen nopeus, vianmääritystiedot jne. (Kuva 24).

Lisätietoja on kohdassa Tietokeskuksen LCD-näytön käyttö.

Virtakytkin

Virtakytkimellä (Kuva 24) on kolme asentoa: PYSäYTYS, KäYNNISSä ja KäYNNISTYS. Vapauta jarru ja vetopyörä, käännä virta-avainKäYNNISTYS-asentoon, kunnes tietokeskuksen näyttö käynnistyy, ja vapauta virtakytkin KäYNNISSä-asentoon. Katkaise koneesta virta kääntämällä avain PYSäYTYS-asentoon ja irrottamalla avain.

Nopeuden säädin

Nopeuden säädin (Kuva 24 ja Kuva 26) on ohjauspaneelin takaosassa oikealla. Moottorin nopeutta voi säätää kaasuvipua kääntämällä.

g018173

Kuva 26

  1. NOPEA-asento
  2. HIDAS-asento

Vedon ja kelan käytön kytkentävipu

Vedon ja kelan kytkentävipu (Kuva 27) on ohjauspaneelin etuosassa oikealla.

Vivulla on kaksi asentoa kuljetusta varten: VAPAA ja ETEENPäIN. Vetopyörä kytkeytyy painamalla kytkentävipu asentoon vetopyörä – ETEENPäIN (kuljetus) tai asentoon vetopyörä – ETEENPäIN ja kelan käyttö – KYTKETTY (Kuva 27).

Note: Vivun siirtäminen edellyttää, että käyttäjän pitokytkin on kytketty.

g000494

Kuva 27

  1. VAPAA
  2. Vetovipu – VAPAA ja kelan käyttövipu – VAPAUTETTU
  3. Vetovipu – ETEENPäIN (kuljetus)
  4. Vetovipu – ETEENPäIN ja kelan käyttövipu – KYTKETTY

Vivulla on kaksi kelan käyttöasentoa: KYTKETTY ja VAPAUTETTU. Kytke kela ja aloita leikkuu siirtämällä vivun yläosaa vasemmalle ja sen jälkeen eteenpäin asentoon vetovipu – ETEENPäIN ja kelan käyttö – KYTKETTY. Vapauta kela ja jatka siirtymistä eteenpäin työntämällä vipua oikealle asentoon vetovipu – ETEENPäIN (kuljetus), tai vapauta sekä kela että vetopyörä vetämällä se takaisin asentoon vetovipu – VAPAA ja kelan käyttö – VAPAUTETTU (Kuva 27).

Note: Jos käyttäjän pitokytkin vapautetaan, kytkentävipu palaa vapaalle ja kone pysähtyy.

Automaattinen moottorijarru

Koneessa on automaattinen moottorijarru, joka estää sammutettuna olevaa konetta vierimästä. Moottorijarru kytkeytyy aina, kun vetopyörä on VAPAA-asennossa tai kun nopeuden säädin siirretään PYSäYTYS-asentoon, paitsi seuraavissa tilanteissa:

  • Kun koneesta katkaistaan virta, varmista seisontajarrun salpaa käyttämällä, että käyttöjarru on kytketty kunnolla.

  • Kun kone käynnistetään virta-avaimella, moottorijarrun kytkentä on aluksi vapautettu. Kun koneella on ajettu, moottorijarru toimii normaalisti.

  • Jos nopeuden säädin siirretään pysäytysasentoon, kun kelat on kytketty (eli leikkuun aikana), jarru ei kytkeydy. Tämän toiminnon avulla voit siirtyä leikkuun aikana PYSäYTYS-asentoon ja korjata suuntaa vetämällä konetta taaksepäin.

Tukiteline

Tukiteline (Kuva 29) on asennettu koneen takaosaan. Käytä tukitelinettä, kun kuljetuspyörät tai leikkuuyksikkö asennetaan tai irrotetaan.

  • Tukitelineen käyttö kuljetuspyörien asennusta varten: laske tukiteline maahan, astu sen lenkin päälle ja vedä alempaa keskikahvaa ylös ja taaksepäin (Kuva 28).

    Varoitus

    Kone on painava, joten väärä nostoasento voi rasittaa selkää.

    Paina jalalla tukitelineen lenkkiä ja nosta laitetta vain alemmasta keskikahvasta. Jos yrität nostaa konetta tukitelineelle jollain muulla keinoin, voit loukkaantua.

    g018793

    Kuva 28

    1. Alempi keskikahva
    2. Tukitelineen lenkki
    g017246

    Kuva 29

    1. Tukiteline
    2. Tukitelineen lenkki

  • Ennen kuin ryhdyt irrottamaan kelaa, laske tukiteline ja lukitse se KäYTTö-asentoon työntämällä lukitustappi paikalleen, jotta yksikkö ei kaadu taaksepäin (Kuva 30).

    g018142

    Kuva 30

    1. Tukiteline SIVUUN käännettynä
    2. Lukitustappi
    3. Tukiteline KäYTTöASENNOSSA

1820-ajoyksikkö

Leveys82,5 cm
Korkeus104,8 cm
Pituus keräin asennettuna152,4 cm
Nettopaino (11-lehtinen leikkuuyksikkö ja ruohonkeräin asennettuna)129,3 kg
Leikkuuleveys46 cm
Leikkuukorkeus1,5–7,5 mm, kun käytössä on mikroleikkuuseen tarkoitettu kiinteä terä
LeikkuutaajuusSäädettävä (lisätietoja on leikkuuyksikön käyttöoppaassa)

2120-ajoyksikkö

Leveys90,1 cm
Korkeus104,8 cm
Pituus keräin asennettuna152,4 cm
Nettopaino (11-lehtinen leikkuuyksikkö ja ruohonkeräin asennettuna)132,9 kg
Leikkuuleveys53,3 cm
Leikkuukorkeus1,5–7,5 mm, kun käytössä on mikroleikkuuseen tarkoitettu kiinteä terä
LeikkuutaajuusSäädettävä (lisätietoja on leikkuuyksikön käyttöoppaassa)

Lisätarvikkeet/lisävarusteet

Koneeseen on saatavana valikoima Toron hyväksymiä lisälaitteita ja -varusteita, joiden avulla voidaan parantaa ja laajentaa sen ominaisuuksia. Ota yhteys valtuutettuun huoltoliikkeeseen.

Suojaa Toro-laitteistoinvestointi ja huolehdi sen toiminnasta käyttämällä alkuperäisiä Toro-varaosia. Toro toimittaa alkuperäisiä varaosia, jotka on suunniteltu erityisen tarkasti laitteidemme teknisten määritysten mukaisesti. Vaadi alkuperäisiä Toro-varaosia ja voit olla huoletta.

Käyttö

Ennen käyttöä

Turvallisuus ennen käyttöä

Yleinen turvallisuus

  • Älä anna lasten tai kouluttamattomien henkilöiden käyttää tai huoltaa laitetta. Paikalliset säännökset saattavat asettaa rajoituksia käyttäjän iälle. Omistaja vastaa käyttäjien ja mekaanikkojen koulutuksesta.

  • Tutustu laitteen turvallisen käytön ohjeisiin, ohjauslaitteisiin ja turvamerkintöihin. Selvitä, miten koneesta saa katkaistua virran nopeasti.

  • Tarkista, että käyttäjän pitokytkimet, turvakytkimet ja suojalevyt ovat paikoillaan ja toimivat oikein. Älä käytä konetta, mikäli ne eivät toimi kunnolla.

  • Tarkasta koneen käyttöalue ja poista siltä kaikki esineet, jotka voivat haitata koneen käyttöä tai joita kone voi singota.

  • Tutki maasto, jotta voit arvioida, mitä lisälaitteita ja -varusteita työn turvallinen suorittaminen edellyttää.

Päivittäiset huoltotoimet

Tee päivittäiset huoltotoimenpiteet. Katso kohta Päivittäisen huollon tarkastuslista.

Koneen varustelu nurmiolosuhteiden mukaan

Varustele kone nurmen mukaan seuraavan taulukon avulla.

Runkopalkit: vakio- ja lisävarusteena (Flex/eFlex 2120 -koneet)
OsanroKuvausAggressiivisuusKommentteja
106-2468-01Ei-aggressiivinenVähemmänPunainen, vakio
99-3794-03AggressiivinenEnemmänMusta
Runkopalkit: vakio- ja lisävarusteena (Flex/eFlex 1820 -koneet)
110-2282-01Ei-aggressiivinenVähemmänPunainen, vakio
110-2281-03AggressiivinenEnemmänMusta
Kiinteät terät: vakio- ja lisävarusteena (Flex/eFlex 2120 -koneet)
OsanroKuvausLeikkuukorkeusalueKommentteja
115-1880Mikroleikkuu-EdgeMax1,6–3,2 mmVakio
93-4262 Mikroleikkuu 1,6–3,2 mm
108-4303 Jatkettu mikroleikkuu 1,6–3,2 mmVähemmän aggressiivinen
115-1881Tournament-EdgeMax3,2–6,4 mm
93-4263 Tournament 3,2–6,4 mm
108-4302Pitkä Tournament3,2–6,4 mmVähemmän aggressiivinen
93-4264 Matala leikkaus 6,4 mm:stä ylöspäin
Kiinteät terät: vakio- ja lisävarusteena (Flex/eFlex 1820 -koneet)
117-1530Mikroleikkuu-EdgeMax1,6–3,2 mmVakio
98-7261 Mikroleikkuu 1,6–3,2 mm
110-2300 Jatkettu mikroleikkuu 1,6–3,2 mmVähemmän aggressiivinen
98-7260 Tournament3,2–6,4 mm
117-1532Tournament-EdgeMax3,2–6,4 mm
110-2301 Matala leikkaus6,4 mm:stä ylöspäin
Rullat (Flex/eFlex 2120 -koneet)
OsanroKuvausHalkaisija/materiaaliKommentteja
04255 Kapea Wiehle 6,4 cm / alumiini Kapeat urat
04256 Leveä Wiehle 6,4 cm / alumiini Enemmän syvyyttä ja leveät urat
04257 Täysi rulla 6,4 cm / teräs Vähiten syvyyttä
04258 Kapea Wiehle, pitkä6,4 cm / alumiini Enemmän sivutukea, 4,3 cm pitempi
04267Paspalum6,4 cm / alumiini Vähemmän syvyyttä ja pehmeät, kapeat urat
115-7356 Takarulla 5,1 cm / alumiini Vakiotakarulla
120-9595 Takarulla 5,1 cm / teräs Terästakarulla
Rullat (Flex/eFlex 1820 -koneet)
120-9607 Kapea Wiehle 6,4 cm / alumiini Kapeat urat
120-9609 Leveä Wiehle 6,4 cm / alumiini Enemmän syvyyttä ja leveät urat
120-9611 Täysi rulla 6,4 cm / teräs Vähiten syvyyttä
121-4681Kapea Wiehle, pitkä6,4 cm / alumiini Enemmän sivutukea, 4,3 cm pitempi
120-9605 Takarulla 5,1 cm / alumiini Vakiotakarulla

Kahvan korkeuden säätö

Note: Toimitetun laitteen kahva on säädetty alimpaan asentoon. Laitetta käytetään yleensä niin, että kahva on vedetty mahdollisimman pitkäksi.

  1. Avaa kolme lukkopulttia ja mutteria, joilla kahvan molemmat puolet on kiinnitetty kahvan pidikkeisiin (Kuva 31).

    g016851

    Kuva 31

    1. Kahvan pidike
    2. Mutteri
    3. Lukkopultit

  2. Vedä kahvaa ylös hitaasti ja tasaisesti molemmilta puolilta, kunnes se on halutussa käyttöasennossa.

  3. Lukitse säätö kiristämällä lukkopultit ja mutterit.

Kahvan kulman säätö

  1. Irrota sokat koneen kummallakin puolella olevista kahvan pidättimistä (Kuva 32).

    g017355

    Kuva 32

    1. Sokka
    2. Kahvan pidätin

  2. Tue kahvaa samalla kun irrotat sokat kummaltakin puolelta ja käännä kahva haluttuun käyttöasentoon (Kuva 32).

  3. Asenna kahvan pidättimet ja sokat.

Kaasuvivun säätö

  1. Irrota konsolin suojus.

  2. Löysää kahta kaasuvipua kiinnittävää kiinnitintä (Kuva 33).

    g027739

    Kuva 33

    1. Kiinnikkeet
    2. Kaasuvipu

  3. Säädä kaasuvipu haluamaasi asentoon.

  4. Kiristä kaasuvivun kiinnittimet.

  5. Asenna aiemmin irrotettu konsolin suojus.

Turvakytkimien toiminnan tarkistus

HuoltoväliHuoltotoimenpide
Aina ennen käyttöä tai päivittäin
  • Tarkasta turvakytkinten toiminta.
    		•

    Varoitus

    Jos turvakytkimet ovat irronneet tai vaurioituneet, laite saattaa toimia odottamattomalla tavalla ja aiheuttaa henkilövahinkoja.

    • Älä kajoa turvakytkimiin.

    • Tarkista turvakytkimien toimivuus päivittäin ja vaihda mahdolliset vaurioituneet kytkimet ennen koneen käyttämistä.

    Käyttäjän pitokytkimen turvalukituksen tarkastus

    1. Paina tukiteline alas jalalla ja vedä kahvan tukea ylös, kunnes tukiteline kääntyy eteenpäin keskikohdan yli.

    2. Koneen käynnistys.

    3. Vapauta käyttäjän pitokytkin ja yritä kytkeä vetovipu (Kuva 34). Vetovivun ei pitäisi kytkeytyä. Jos vetovipu kytkeytyy, turvalukitusjärjestelmä on huollettava. Korjaa ongelma ennen koneen käyttöä. Katso kohta Vedon turvakytkimen huolto.

      g017002

      Kuva 34

      1. Käyttäjän pitokytkin
      2. Vetovipu
      3. Jarruvipu

    4. Paina käyttäjän pitokytkintä, kytke vetovipu ja vapauta käyttäjän pitokytkin (Kuva 34). Vetovivun pitäisi vapautua. Jos vetovipu ei vapaudu, turvalukitusjärjestelmä on huollettava. Korjaa ongelma ennen koneen käyttöä. Katso Vedon turvakytkimen huolto..

    5. Paina käyttäjän pitokytkintä, siirrä vaihdevipu vasemmalle, kytke vetopyörä ja kelan käyttö ja vapauta käyttäjän pitokytkin (Kuva 34). Vetovivun pitäisi vapautua. Jos vetovipu ei vapaudu, turvalukitusjärjestelmä on huollettava. Korjaa ongelma ennen koneen käyttöä. Katso kohta Vedon turvakytkimen huolto tai Kelan käyttövivun säätö.

    6. Paina käyttäjän pitokytkintä, siirrä vaihdevipu vasemmalle ja kytke vetopyörä ja kelan käyttö. Vapauta kelan käyttö siirtämällä vaihdevipu oikealle (Kuva 23). Kelan käytön on vapauduttava. Jos kelan käyttö ei vapaudu, turvalukitusjärjestelmä on huollettava. Korjaa ongelma ennen koneen käyttöä. Katso kohta Vedon turvakytkimen huolto.

    7. Laske kone varovasti tukitelineeltä.

    Vedon turvakytkimen tarkastus

    1. Varmista, että tukiteline on alhaalla.

    2. Vapauta käyttäjän pitokytkin ja kytke vetovipu (Kuva 23).

    3. Käynnistä kone virta-avaimella. Tietokeskuksen LCD-näyttö käynnistyy. Näytössä on varoitus siitä, että vetovipu on kytketty. Jos varoitus ei tule näkyviin, turvakytkin on huollettava. Korjaa ongelma ennen koneen käyttöä. Katso kohta Vedon turvakytkimen huolto.

    4. Katkaise koneesta virta ja palauta vetovipu VAPAA-asentoon.

    Jarrun turvakytkimen tarkastus

    1. Varmista, että tukiteline on alhaalla.

    2. Käynnistä kone. Käytä käyttöjarrua normaalilla voimalla (ilman seisontajarrun salpaa), paina käyttäjän pitokytkintä ja kytke vetovipu (Kuva 23). Moottorin on ponnisteltava jarrua vastaan mutta tietokeskuksen LCD-näyttöön ei saa tulla virheilmoituksia. Näytössä saattaa näkyä suuresta virrankulutuksesta varoittava ilmoitus (pienempi akkukuvake, jossa on salama). Jos näytössä näkyy muita ilmoituksia, korjaa ongelmat ennen koneen käyttöä.

    3. Pidä moottori edelleen käynnissä. Kytke seisontajarrun salpa, paina käyttäjän pitokytkintä ja kytke vetovipu (Kuva 23 ja Kuva 24). Moottorin on pysähdyttävä ja tietokeskuksen näyttöön on tultava ilmoitus. Jos näin ei tapahdu, turvakytkin on huollettava. Korjaa ongelma ennen koneen käyttöä. Katso kohta Jarrun turvakytkimen huolto.

    4. Katkaise koneesta virta ja palauta vetovipu VAPAA-asentoon.

    5. Laske kone varovasti tukitelineeltä.

    Koneen kuljetus työalueelle

    Koneen kuljetus lyhyitä matkoja

    Kuljetuspyörien avulla konetta voidaan kuljettaa lyhyitä matkoja.

    1. Asenna kuljetuspyörät. Katso kohta Kuljetuspyörien asennus.

    2. Varmista, että vetopyörän ja kelan kytkentävipu on VAPAA-asennossa.

    3. Varmista, että nopeuden säädin on PYSäYTYS-asennossa.

    4. Käynnistä kone; katso kohta Koneen käynnistys.

    5. Kallista koneen etuosaa ylös, siirrä vetopyörän ohjain asteittain ETEENPäIN-asentoon ja lisää koneen nopeutta hitaasti nopeuden säätimellä.

    6. Säädä nopeuden säädin haluttuun ajonopeuteen ja kuljeta kone haluamaasi määränpäähän.

    Koneen kuljetus pitkiä matkoja

    Käytä koneen kuljetukseen perävaunua, jos sitä kuljetetaan pitkiä matkoja. Ole varovainen lastatessasi konetta perävaunuun tai poistaessasi konetta perävaunusta.

    1. Aja kone varovasti perävaunuun.

    2. Katkaise koneesta virta, kytke käyttöjarru ja varmista jarru käyttämällä seisontajarrun salpaa.

    3. Kiinnitä kone tukevasti perävaunuun.

    Note: Konetta voidaan kuljettaa Toro Trans Pro -perävaunulla. Perävaunun käyttöoppaassa on ohjeet perävaunun lastaukseen.

    Important: Ennen kuin ryhdyt siirtämään konetta kuljetusvaunuun, varmista, että se ei ole käynnissä. Jos koneesta ei ole katkaistu virtaa, se voi vaurioitua siirron aikana.

    Käytön aikana

    Turvallisuus käytön aikana

    Yleinen turvallisuus

    • Omistaja ja käyttäjä voivat estää loukkaantumisia tai omaisuusvahinkoja aiheuttavat tapaturmat ja ovat siksi vastuussa niistä.

    • Pukeudu asianmukaisesti. Käytä silmäsuojaimia, pitkälahkeisia housuja, tukevia liukastumisen estäviä kenkiä ja kuulosuojaimia. Sido pitkät hiukset ja varmista, ettei vaatteissasi ole löysänä roikkuvia osia. Älä käytä koruja.

    • Älä käytä konetta sairaana, väsyneenä tai alkoholin tai huumausaineiden vaikutuksen alaisena. Älä päästä sivullisia ja erityisesti lapsia käyttöalueelle. Katkaise koneesta virta, jos alueelle tulee sivullisia.

    • Käytä laitetta vain, kun näkyvyys on hyvä ja kun sääolosuhteet ovat hyvät. Älä käytä konetta ukonilman aikana.

    • Ennen kuin käynnistät koneen, vapauta kaikki terien kiinnikkeet, siirrä vaihde vapaalle ja kytke seisontajarru.

    • Varo kuoppia, uria, töyssyjä, kiviä ja muita piileviä vaaroja. Epätasaisessa maastossa on helppo kompastua ja kaatua.

    • Ole erityisen varovainen lähestyessäsi kulmia, joissa on huono näkyvyys, pensaita, puita tai muita esteitä, jotka voivat haitata näkyvyyttä.

    • Seiso aina käyttäjän paikalla (kahvan takana), kun käynnistät tai käytät konetta.

    • Varmista, että ruohonkeräin on paikallaan leikkuun aikana. Katkaise koneesta virta ennen kuin tyhjennät keräimen.

    • Älä jätä käynnissä olevaa konetta ilman valvontaa.

    • Älä kallista konetta yli 25:tä astetta.

    • Sammuta kone ja kytke leikkuuyksikkö pois käytöstä seuraavissa tilanteissa:

      • ennen polttoainesäiliön täyttämistä

      • ennen tukkeuman poistamista

      • ennen ruohonkeräimen irrottamista

      • ennen leikkuuyksikön tarkistusta, puhdistusta tai huoltoa

      • jos laite osuu esteeseen tai tärisee epätavallisesti: tarkasta, onko leikkuuyksikössä vaurioita, ja korjaa ne ennen koneen käynnistämistä ja käyttämistä

      • ennen käyttäjän paikalta poistumista.

    • Kytke leikkuuyksikön käyttö pois, kun kuljetat konetta tai kun sitä ei käytetä.

    • Varo liikennettä, kun ylität tien tai työskentelet tien lähistöllä.

    • Pysäytä terät, jos et leikkaa ruohoa.

    • Käytä vain Toro® Companyn hyväksymiä lisälaitteita ja varusteita.

    Turvallisuus rinteissä

    • Rinteissä on huomattava koneen hallinnan menettämisen ja kaatumisen vaara. Tällaiset onnettomuudet voivat aiheuttaa vakavan tapaturman tai kuoleman. Käyttäjä on vastuussa turvallisesta käytöstä rinteissä. Koneen käyttö rinteissä edellyttää erityistä huolellisuutta.

    • Käyttäjän on arvioitava leikkuupaikan olosuhteet ja tarkastettava käyttöpaikka ja määritettävä niiden perusteella, onko rinne turvallinen koneen käyttöön. Tämä tarkastus on tehtävä huolellisesti ja harkiten.

    • Ennen kuin käytät konetta rinteessä, perehdy seuraaviin ohjeisiin, jotka koskevat koneen ajamista rinteillä. Määritä vallitsevan tilanteen perusteella, voidaanko konetta käyttää kyseisellä paikalla ja kyseisissä olosuhteissa. Maaston muutokset voivat vaikuttaa koneen käyttöön rinteissä.

      • Vältä koneen käynnistämistä, pysäyttämistä tai kääntämistä rinteissä. Vältä nopeuden tai suunnan äkillistä muuttamista. Käänny hitaasti ja vähän kerrallaan.

      • Älä käytä konetta olosuhteissa, joissa pito, ohjaus tai vakaus ovat kyseenalaisia.

      • Poista tai merkitse esteet, kuten ojat, kuopat, urat, töyssyt, kivet tai muut piilevät vaarat. Korkea ruoho voi peittää esteet. Maaston epätasaisuudet voivat kaataa koneen.

      • Huomaa, että koneen käyttö märässä ruohossa, poikittain rinteissä tai alamäessä saattaa johtaa koneen pidon menettämiseen. Pidon menetys saattaa aiheuttaa luisumisen ja jarrujen ja ohjauksen hallinnan menetyksen.

      • Käytä konetta erityisen varovasti pudotusten, ojien, vallien, vesiesteiden tai muiden vaarojen lähellä. Kone voi kaatua yllättäen, jos jokin ajoyksikön osa menee reunan yli tai jos reuna sortuu. Määritä suoja-alue koneen ja mahdollisen vaaran välille.

      • Tunnista vaarat rinteen juurella.

    Koneen käynnistys

    1. Varmista, että pääjohdinsarjan T-liitin on kytketty päävirtaliittimeen. Katso kohta Kuva 16.

    2. Varmista, että vetovipu ja kelan käyttövipu ovat VAPAA-asennossa. Katso kohta Kuva 35.

    3. Työnnä avain virtakytkimeen, käännä kytkin KäYNNISTYS-asentoon ja pidä avainta tässä asennossa, kunnes tietokeskuksen LCD-näyttö käynnistyy. Vapauta sen jälkeen kytkin KäYNNISSä-asentoon.

    Laitteen käyttö

    1. Käynnistä kone. Aseta nopeuden säädin PYSäYTYS-asentoon, nosta leikkuuyksikkö painamalla kahva alas, paina käyttäjän pitokytkintä ja aseta vetovipu ETEENPäIN-asentoon (Kuva 35). Kuljeta ruohonleikkuri nurmen reunalle lisäämällä asteittain nopeuden säätimen asetusta.

    2. Palauta nopeuden säädin PYSäYTYS-asentoon.

    3. Siirrä vetovipu VAPAA-asentoon ja käännä vipua sen jälkeen vasemmalle ja eteenpäin asentoon vetovipu – ETEENPäIN ja kelan käyttö – KYTKETTY (Kuva 35).

      g000494

      Kuva 35

      1. VAPAA
      2. Vetovipu – VAPAA ja kelan käyttövipu – VAPAUTETTU
      3. Vetovipu – ETEENPäIN (kuljetus)
      4. Vetovipu – ETEENPäIN ja kelan käyttövipu – KYTKETTY

    4. Lisää nopeuden säätimen asetusta asteittain, kunnes kone liikkuu haluamallasi nopeudella, aja kone nurmelle, laske koneen etuosa alas ja aloita leikkaaminen.

      Note: Nopeuden säätimen voi palauttaa leikkuun aikana PYSäYTYS-asentoon. Tämä pysäyttää koneen niin, että moottorijarru ei kytkeydy, jolloin voit korjata koneen suuntaa vetämällä konetta taaksepäin. Lisätietoja automaattisesta moottorijarrusta on kohdassa Automaattinen moottorijarru.

    Koneen sammutus

    1. Siirrä vetopyörän ja kelan käyttövipu VAPAA-asentoon.

    2. Käännä avainkytkin PYSäYTYS-asentoon ja irrota avain.

    Käyttövihjeitä

    Important: Leikkuujäte toimii leikkuun aikana voiteluaineen tavoin. Leikkuuyksikön liiallinen käyttö ilman leikkuujätteitä saattaa vaurioittaa leikkuuyksikköä.

    Ruohonleikkuun alkuvalmistelut

    Varmista, että kone on säädetty oikein ja että kelan molempien päiden asetukset ovat samat. Suorituskyky on parempi ja akun käyttöaika pitenee, kun kiinteä terä koskettaa kevyesti kelaa. Ruohonleikkurin virheelliset säädöt tulevat esiin leikatussa nurmessa.

    Jos koneessa on kuljetuspyörät, irrota ne seuraavien ohjeiden mukaisesti:

    1. Paina tukiteline alas jalalla ja vedä kahvan tukea ylös, kunnes tukiteline kääntyy eteenpäin keskikohdan yli.

    2. Irrota kuljetuspyörät.

    3. Laske kone varovasti tukitelineeltä.

    Nurmikon leikkaaminen

    Leikkaa ruohoa suoraan eteen- ja taaksepäin nurmen poikki. Vältä pyörivää liikettä tai leikkurin kääntämistä nurmella, sillä se saattaa vaurioittaa nurmea.

    Leikkuri on käännettävä viheriön ulkopuolella nostamalla leikkuukela (painamalla kahva alas) ja kytkemällä vetorumpu käyttöön. Jos otat käyttöön EZ-Turn-kytkimen, ajoyksikkö hidastaa vauhtia, kun leikkuuyksikkö nostetaan. Näin konetta on helpompi kääntää. Tästä on apua erityisesti aloitteleville käyttäjille.

    Leikkaa ruohoa normaalilla kävelynopeudella. Suuret nopeudet säästävät vain hieman aikaa, ja tuloksena on huono leikkuujälki.

    Suora linja ja sopiva etäisyys edellisen leikkuuradan reunasta on helpompi säilyttää ruohonkeräimessä olevien ohjausviivojen avulla (Kuva 36).

    g017296

    Kuva 36

    1. Ohjausviivat

    Koneen käyttö heikossa valaistuksessa

    Jos valaistus on heikkoa, käytä LED-valosarjaa (malli 04265). Ota yhteys valtuutettuun Toro-jälleenmyyjään.

    Important: Älä käytä tässä koneessa muita valojärjestelmiä, sillä ne voivat vaurioittaa akkuyksikköä tai sähköjärjestelmää.

    Koneen kuljetuksen valmistelu leikkuun jälkeen

    1. Aja kone pois nurmelta, alenna nopeus PYSäYTYS-asentoon, siirrä vetopyörän ja kelan käyttövipu VAPAA-asentoon ja sammuta virta.

    2. Tyhjennä ruohonkeräin leikkuujätteestä ja asenna keräin takaisin paikalleen leikkuriin.

    Tietokeskuksen LCD-näytön käyttö

    Tietokeskuksen LCD-näyttö näyttää tietoja koneesta. Näitä tietoja ovat esimerkiksi akun varaus, nopeus ja vianmääritystiedot sekä muut konetta ja akkuyksikköä koskevat tiedot. Kuva 37 näyttää tietokeskuksen ja päätietonäytön.

    g017282

    Kuva 37

    1. Virran merkkivalo / vian merkkivalo
    2. Akun varauksen ilmaisin
    3. Vikalokin ilmaisin
    4. Nopeuden säätimen asetus
    5. Valikon käyttöpainike / takaisin-painike
    6. Alas-painike
    7. Oikea painike

    • Virran merkkivalo / vian merkkivalo: syttyy, kun koneeseen kytketään virta. Avaimen voi palauttaa KäYNNISSä-asentoon, kun tämä valo syttyy. Tämä valo vilkkuu myös silloin, kun koneessa on vikaa.

    • Akun varauksen ilmaisin: kaikki akun varausta ilmaisevan palkin osat ovat mustia, kun akku on ladattu täyteen. Kun virtaa käytetään ja akku tyhjenee, osat alkavat muuttua valkoisiksi oikealta alkaen. Kun mustia osia on jäljellä enää yksi, akun virta on vähissä ja se on ladattava heti.

    • Vikalokin ilmaisin: tämä kuvake ilmaisee, että vikalokissa on tarkistusta edellyttävä kohde.

    • Nopeuden säätimen asetus: palkin osat muuttuvat mustiksi vasemmalta alkaen nopeuden säätimen asetuksen mukaan. Kun kaikki osat ovat valkoisia, kone on pysähdyksissä.

    • Valikon käyttöpainike / takaisin-painike: tätä painamalla voit käyttää tietokeskuksen valikkoja. Sen avulla voi myös siirtyä valikoissa takaisinpäin.

    • Alas-painike: tällä painikkeella voi selata valikkoja alaspäin.

    • Oikea-painike: tällä painikkeella voit avata lisätietovalikon, jos näytössä näkyy oikealle osoittava nuoli.

    Note: Kunkin painikkeen tehtävä voi vaihdella tilanteen mukaan. Jokaisella painikkeella on kuvake, joka ilmaisee painikkeen senhetkisen toiminnon.

    Valikoiden käyttö

    Avaa tietokeskuksen valikko painamalla päänäytössä valikkopainiketta. Esiin tulee päävalikko. Valikkojen toiminnot on merkitty lyhyesti seuraaviin taulukoihin:

    Päävalikko
    Valikon kohtaKuvaus
    ViatViat-valikossa on lueteltu koneen viimeaikaiset viat. Lisätietoja Viat-valikosta ja sen sisältämistä tiedoista saa huolto-oppaasta tai valtuutetulta Toro-jälleenmyyjältä.
    HuoltoHuoltovalikossa on koneeseen liittyviä tietoja, kuten käyttötunnit sekä akun käyttö ja tila.
    VianmääritysVianmääritysvalikossa on lueteltu koneen tilat. Sitä voi käyttää joidenkin ongelmien vianmääritykseen, koska siitä näkee helposti, mitkä koneen ohjaimet ovat käytössä ja mitkä pois käytöstä.
    TietojaTietoja-valikossa on mainittu koneen mallinumero, sarjanumero ja ohjelmiston versio.
    AsetuksetAsetusvalikossa voi muokata tietokeskuksen näyttöä.
    Huoltovalikko
    Valikon kohtaKuvaus
    Hours (tunnit)Näyttää kokonaisajan, jonka kone on ollut käynnissä.
    LeikkuuaikaNäyttää kokonaisajan, jonka kela on ollut käytössä.
    TehonkäyttöNäyttää akun hetkellisen tehon watteina.
    Akun varausNäyttää akun varauksen prosentteina enimmäiskapasiteetista.
    Akun virtaNäyttää akun hetkellisen antovirran ampeereina.
    Akun jänniteNäyttää akun jännitteen voltteina.
    EnergiaNäyttää akun kokonaiskäyttöajan aikaisen energiantuoton wattitunteina.
    Vianmääritysvalikko
    Valikon kohtaKuvaus
    Virran kytkentäIlmaisee, onko koneen virta kytketty päälle vai pois päältä.
    Virtakytkimen käynnistysIlmaisee, onko virta-avain käynnistysasennossa.
    Seisontajarrun salpaIlmaisee, onko seisontajarrun salpa kytkettynä vai ei.
    EZ TurnIlmaisee, onko EZ-Turn-piiri avoin vai suljettu.
    VetoIlmaisee, onko vetovipu kytketty päälle vai pois päältä.
    Kelan käyttöIlmaisee, onko kela kytketty päälle vai pois päältä.
    Nopeuden säädinIlmaisee nopeuden säätimen asetuksen voltteina (käytetään kohdekierrosluvun laskemiseen).
    KohdekierroslukuNäyttää moottorin tavoitekierrosluvun nopeuden säätimen osoittaman asetuksen mukaisesti.
    Moottorin kierrosnopeusNäyttää moottorin todellisen kierrosnopeuden.
    12 V:n syöttöNäyttää ohjaimen anturin syöttöjännitteen nro 1.
    5 V:n syöttöNäyttää ohjaimen anturin syöttöjännitteen nro 2.
    CAN-väyläNäyttää koneen tietoliikenneväylän tilan.
    Tietovalikko
    Valikon kohtaKuvaus
    MalliNäyttää koneen mallinumeron.
    SarjanumeronNäyttää koneen sarjanumeron.
    OhjelmistoversioNäyttää koneen ohjelmiston versionumeron.
    Asetusvalikko
    Valikon kohtaKuvaus
    KieliTällä asetuksella voit vaihtaa tietokeskuksen kielen.
    YksikötTällä asetuksella voit vaihtaa tietokeskuksen käyttämät mittayksiköt. Valikon vaihtoehdot ovat English (brittiläinen) ja Metric (metrijärjestelmä).
    TaustavaloTällä asetuksella voit lisätä tai vähentää LCD-näytön kirkkautta.
    LCD-näytön kontrastiTällä asetuksella voit muuttaa LCD-näytön tummien ja vaaleiden alueiden välistä kontrastia.

    Note: Jos vaihdat vahingossa näytön kielen tai kontrastin sellaiseksi, ettet pysty ymmärtämään näyttöä tai näkemään sitä, ota yhteys valtuutettuun Toro-jälleenmyyjään, joka auttaa näytön asetusten palauttamisessa.

    Vaihteiston vapautus

    Jos laite vioittuu, kun moottorijarru on kytketty, rumpu voidaan irrottaa vaihteistosta, jolloin laitetta voidaan siirtää.

    1. Paikanna laitteen oikeasta takakulmasta käytön kotelon rummun vieressä oleva vedon kytkentä-/vapautusvipu (Kuva 38).

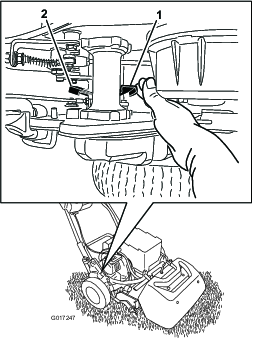

      g017247

      Kuva 38

      1. Vedon kytkentä-/vapautusvipu kytkettynä
      2. Vedon kytkentä-/vapautusvipu vapautettuna

    2. Vapauta vaihteisto rummusta kääntämällä vipua taaksepäin.

      Important: Työnnä vipua etupuolelta, jotta jousikuormitteinen vipu ei iskeydy kättäsi vasten.

    3. Siirrä konetta tarpeen mukaan.

      Important: Älä hinaa konetta, mikäli mahdollista. Jos se on välttämätöntä, suurin sallittu hinausnopeus on 4,8 km/h ja vaihteisto on irrotettava rummusta. Jos näin ei tehdä, on hyvin todennäköistä, että laite ja sen sähköosat vaurioituvat.

    4. Kun hinaus on tehty, kytke vaihteisto rumpuun kääntämällä vipua eteenpäin.

    Note: Käyttöjarru toimii edelleen, vaikka vaihteisto on irrotettu rummusta.

    Käytön jälkeen

    Turvallisuus käytön jälkeen

    Yleinen turvallisuus

    • Alenna nopeuden säätimen asetusta ennen kun sammutat koneen.

    • Vähennä tulipalon vaaraa puhdistamalla kone ruohosta ja leikkuujätteistä.

    Koneen kuljetus

    Siirrä kone leikkuun jälkeen pois työalueelta. Katso kohta Koneen kuljetus lyhyitä matkoja tai Koneen kuljetus pitkiä matkoja.

    Litium-ioniakun kunnossapito

    Vaara

    Akkuyksikössä on suurjännite, joka voi aiheuttaa palovammoja tai antaa voimakkaan sähköiskun.

    • Älä yritä avata akkuyksikköä.

    • Akkuun saa kytkeä ainoastaan tuotteen mukana toimitetun johdinsarjan liittimen.

    • Jos akkuyksikön kotelo on haljennut, sitä on käsiteltävä erittäin varovasti.

    • Käytä vain akkuyksikköä varten suunniteltua laturia.

    Akkuyksikön lataus

    Lataa akku jokaisen leikkuupäivän päätteeksi, jotta se latautuu täyteen seuraavaa päivää varten. Toisin kuin muissa akkutyypeissä, litium-ioniakuissa ei esiinny niin kutsuttua muisti-ilmiötä, joten niitä ei ole tarpeen purkaa kokonaan ennen lataamista.

    Lisätietoja akkuyksikön lataamisesta on litium-ioniakun laturin käyttöoppaassa.

    Jos leikkuri on käyttämättömänä varastossa yli 10 päivän ajan, se on kytkettävä laturiin ja laturiin on jätettävä virta. Kun kone on ollut käyttämättä kymmenen päivää, laturi siirtyy automaattisesti varastointitilaan. Tässä tilassa laturi vähentää akun varaustasoa ja pitää sen 40 %:ssa enimmäisvarauksesta. Lisätietoja koneen varastoinnista ja akun palauttamisesta varastointitilasta on kohdassa Ennen varastointia.

    Akkuyksikön kuljetus

    Yhdysvaltain liikenneministeriö ja kansainväliset kuljetusalan viranomaiset edellyttävät, että litium-ioniakkuja kuljetetaan erikoispakkauksissa ja että niitä kuljettavat vain valtuutetut kuljetusyhtiöt. Yhdysvalloissa on sallittua kuljettaa akkuja, kun ne on asennettu koneen voimanlähteeksi, mutta joitakin rajoituksia on voimassa. Lisätietoja eFlex-leikkurin tai sen akun maakuljetuksia koskevista säännöistä saa liikenne- ja viestintäministeriöstä.

    Akun lähettämisestä on tarkempaa tietoa akun lähetyssarjan mukana toimitetussa asennusoppaassa (mallinumero 120-4600). Nämä ohjeet ovat saatavana osoitteessa www.Toro.com.

    Akkuyksikön huoltaminen

    Litium-ioniakku kykenee tuottamaan työtehtäviin tarvittavan varauksen koko käyttöikänsä ajan. Ajan kuluessa työmäärä, jonka yhdellä varauksella voi suorittaa, vähenee hitaasti. Seuraavaan taulukkoon on merkitty koneen viiden ensimmäisen käyttövuoden arvioidut kapasiteetit:

    VuosiAlue, joka voidaan leikata akun ollessa täyteen ladattu
    14 240 m2
    24 070 m2
    33 900 m2
    43 790 m2
    53 600 m2

    Note: Tulokset voivat vaihdella koneen siirtoetäisyyden ja kiinteän terän kontaktiasetuksen sekä muiden tässä osassa kuvattujen tekijöiden mukaan.

    Akun käyttöikää voi pidentää seuraavasti:

    • Älä avaa akkuyksikköä. Akun sisällä ei ole käyttäjän huollettavia osia. Takuu raukeaa, jos yksikkö avataan. Akussa on kajoamisen paljastavia suojakeinoja.

    • Varastoi kone puhtaassa, kuivassa autotallissa tai varastotilassa suojassa suoralta auringonvalolta ja lämmönlähteiltä. Älä varastoi konetta paikkaan, jossa lämpötila laskee alle –25 °C:n tai nousee yli 45 °C:n. Näiden rajojen ulkopuoliset lämpötilat vahingoittavat akkua. Korkea säilytyslämpötila vähentää erityisesti täyteen ladatun akun käyttöikää.

    • Jos kone on varastossa yli 10 päivää, huolehdi, että kone on viileässä, suojassa suoralta auringonvalolta ja kytkettynä laturiin.

    • Jos konetta käytetään kuumalla säällä tai suorassa auringonvalossa, akku voi ylikuumentua. Jos näin tapahtuu, tietokeskuksen LCD-näytössä näkyy korkean lämpötilan hälytys. Tässä tilassa koneen kelaa ei voi enää kytkeä, ja koneen nopeus hidastuu.

      Siirrä kone heti pois auringonpaisteesta viileään paikkaan, katkaise virta ja anna akun jäähtyä, ennen kuin jatkat käyttöä.

    • Akkuyksikön kotelo on pidettävä puhtaana. Valkoinen väri heijastaa auringonvaloa ja ehkäisee akkuyksikön kuumentumista. Likainen kotelo lisää akkuyksikön lämpötilaa joka päivä ja vähentää sen energiakapasiteettia.

    • Säädä kiinteän terän ja kelan kontakti mahdollisimman kevyeksi. Tämä vähentää kelan käyttöön tarvittavaa tehoa ja lisää työmäärää, joka kullakin latauksella voidaan suorittaa.

    Kunnossapito

    Note: Kytkentä- ja hydraulikaavion voi tarvittaessa ladata maksuttomasti osoitteesta www.Toro.com etsimällä oman laitteen kotisivulla olevasta opaslinkistä.

    Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

    Kunnossapitotaulukko

    HuoltoväliHuoltotoimenpide
    Aina ennen käyttöä tai päivittäin
  • Tarkasta turvakytkinten toiminta.
    		•
    Jokaisen käytön jälkeen
  • Koneen puhdistus.
    		•
    1000 käyttötunnin välein
  • Tarkasta kelan käyttöhihna.
  • Tarkasta vaihteiston laakerit. Vaihda tarvittaessa.
    		•
    Ennen varastointia
  • Maalaa kuluneet pinnat.
    		•
    Vuosittain
  • Moottorin liittimen rasvaus.
    		•

    Important: Lisää huolto-ohjeita on akun käyttöoppaassa.

    Päivittäisen huollon tarkastuslista

    Important: Ota tästä sivusta kopioita.

    Tarkistettavat kohdatViikolle:
    MaTiKeToPeLaSu
    Tarkista turvajärjestelmän toiminta.
    Tarkista seisontajarrun toiminta.
    Tarkista, että kantasaranat liikkuvat vapaasti.
    Puhdista akun kotelo ja moottorin jäähdytysrivat.
    Kuuntele, kuuluuko koneen käytön yhteydessä outoja ääniä.
    Tarkista kelan ja kiinteän terän kohdistus.
    Tarkista leikkuukorkeussäätö.
    Korjaa maalipinnan vauriot.
    Todetut viat
    Tarkastuksen suoritti:
    VikaPäivämääräHuomio





    Huoltoa edeltävät toimenpiteet

    Turvallisuus ennen huoltoa

    • Vapauta käytöt ja leikkuuyksikkö, kytke seisontajarru ja sammuta kone. Odota ennen koneen säätämistä, puhdistamista tai korjaamista, että kaikki osat pysähtyvät kokonaan.

    • Jos koneen on oltava käynnissä huoltosäädön aikana, pidä kädet, jalat, vaatteet ja kaikki kehon osat etäällä leikkuuyksiköstä, lisälaitteista ja liikkuvista osista. Sivulliset on pidettävä työskentelyalueen ulkopuolella.

    • Varmista, että kaikki osat pysyvät hyvässä kunnossa ja että hydrauliliittimet ovat tiukalla. Vaihda kaikki kuluneet, vaurioituneet tai puuttuvat osat ja tarrat. Huolehdi, että kaikki liittimet ovat tiukalla, jotta konetta on turvallista käyttää.

    • Tarkista ruohonkerääjän osat säännöllisesti ja vaihda ne tarvittaessa.

    • Vähennä tulipalon vaaraa poistamalla ruoho ja leikkuujäte leikkuuyksiköistä, käyttöpyöristä, äänenvaimentimista ja jäähdytyssäleiköistä.

    • Vapauta paine varovasti osista, joihin on varastoitunut energiaa.

    • Jos ajoneuvo vaatii suurehkoja korjauksia tai tarvitset apua, ota yhteys valtuutettuun Toro-jälleenmyyjään.

    • Käytä vain aitoja Toro-varaosia ja -lisävarusteita, jotta kone toimisi parhaalla mahdollisella tavalla ja sen turvasertifiointi pysyisi voimassa. Muiden valmistajien varaosat ja lisävarusteet voivat osoittautua vaarallisiksi, ja niiden käyttö voi johtaa tuotteen takuun raukeamiseen.

    Akun irtikytkentä

    Ennen kuin ryhdyt kunnostamaan konetta, katkaise koneen ja akkuyksikön välinen kytkentä irrottamalla T-liitin päävirtaliittimestä (Kuva 39).

    g017237

    Kuva 39

    1. T-liitin
    2. Päävirtaliitin

    Voitelu

    Moottorin liittimen rasvaus

    HuoltoväliHuoltotoimenpide
    Vuosittain
  • Moottorin liittimen rasvaus.
    		•

    Rasvatyyppi: yleisrasva.

    1. Katkaise koneesta virta ja irrota akkuyksikön kytkentä.

    2. Irrota kaksi pulttia, joilla moottori on kiinni vaihteistokotelossa (Kuva 40).

      g017383

      Kuva 40

      1. Liitin (naaras)
      2. Moottorin akseli
      3. Pultti
      4. Sähkömoottori

    3. Vedä moottori irti vaihteistokotelosta.

    4. Levitä vaihteistokotelossa olevaan liittimen naaraskappaleeseen rasvaa yksi tai kaksi voitelupistoolin painallusta (Kuva 40).

    5. Asenna moottori ja kiinnitä se paikalleen kahdella pultilla, jotka irrotit aiemmin. Kiristä pultit momenttiin 29–33 N·m.

    Sähköjärjestelmän huolto

    Sähköjärjestelmän turvallinen käyttö

    Irrota akku ennen kuin korjaat konetta. Irrota kaapeli ensin negatiivisesta navasta ja vasta sitten positiivisesta navasta. Kytke kaapeli ensin plusnapaan ja vasta sitten miinusnapaan.

    Akkuyksikön huolto

    Akkuyksikössä ei ole muita käyttäjän huollettavia osia kuin tarrat ja sulake. Takuu raukeaa, jos akkuyksikkö yritetään avata. Jos akkuyksikön käytössä on ongelmia, pyydä apua valtuutetulta Toro-jälleenmyyjältä.

    Vaara

    Akkuyksikössä on suurjännite, joka voi aiheuttaa palovammoja tai antaa voimakkaan sähköiskun.

    • Älä yritä avata akkuyksikköä.

    • Akkuun saa kytkeä ainoastaan tuotteen mukana toimitetun johdinsarjan liittimen.

    • Jos akkuyksikön kotelo on haljennut, sitä on käsiteltävä erittäin varovasti.

    • Käytä vain akkuyksikköä varten suunniteltua laturia.

    Akkuyksikön lähetys huoltoon

    Jos akku vaatii huoltoa, ota yhteys valtuutettuun Toro-jälleenmyyjään. Jos akku on lähetettävä, hanki akun lähetyssarja (osanumero 120-4600). Sarjassa on akun lähetykseen tarvittava teippi, merkinnät ja ohjeet.

    Important: Jos akkuyksikköä ei pakata ja merkitä oikein lähetystä varten, seurauksena voivat olla huomattavat sakot. Lisätietoja on akun lähetyssarjan (osanumero 120-4600) mukana toimitettavissa ohjeissa, jotka saa maksutta osoitteesta www.Toro.com.

    Sulakkeiden vaihto

    Jos kone ei käynnisty edes latauksen jälkeen, tarkasta koneen sulakkeet seuraavasti:

    1. Katkaise koneesta virta ja irrota akkuyksikön kytkentä.

    2. Irrota kaksi sähkörasian takana olevaa ruuvia, löysää kaksi ylempää ruuvia ja irrota rasian kansi (Kuva 41).

      g017423

      Kuva 41

      1. Sähkörasia
      2. Ylemmät ruuvit
      3. Takaruuvit

    3. Tarkista sulakerasian sulakkeet (Kuva 42).

      g017424

      Kuva 42

      1. Sulake (30 A)
      2. Sulake (3 A)
      3. Tyhjä paikka

      • Jos jokin sulake on palanut, vaihda se sulakkeeseen, jolla on sama jännite ja ampeeriluku (Kuva 42).

        Important: Kaikkien koneen sulakkeiden nimellisjännite on 80 V. Älä käytä ajoneuvokäyttöön tarkoitettuja 12 V:n sulakkeita.

      • Jos sulakkeet eivät ole palaneet, tarkista akkuyksikön sulake seuraavasti:

        1. Nosta akkualusta; katso Akkuyksikön asennus.

        2. Irrota sulakkeen suojus (Kuva 43).

          g017425

          Kuva 43

          1. Sulakkeen suojus

        3. Tarkista sulake ja vaihda se, jos se on palanut. Vaihda sulakkeen tilalle vain Toron sulake (osanumero 119-1208). Tämä sulake on suunniteltu erityisesti akkuyksikköä varten. Muut sulakkeet voivat vahingoittaa yksikköä pysyvästi.

        4. Asenna ja kiinnitä sulakkeiden suojus. Kiristä suojuksen ruuvi momenttiin 0,34 N·m.

        5. Laske akkualusta alas ja kiinnitä se.

    Vedon turvakytkimen huolto

    Toimi seuraavasti, jos vedon turvakytkintä on säädettävä tai jos se on vaihdettava.

    1. Katkaise koneesta virta ja irrota akkuyksikön kytkentä.

    2. Irrota ohjauspaneeli.

    3. Kytke vetovipu.

      g017298

      Kuva 44

      1. Vetovipu
      2. Leikkuun anturin merkitsin
      3. Leikkuun anturi
      4. Vedon turvakytkin

    4. Löysää turvakytkimen kiinnittimiä (Kuva 44).

    5. Aseta vetovivun ja turvakytkimen väliin välilevy, jonka paksuus on 1,6 mm (Kuva 44).

    6. Kiristä turvakytkimen kiinnittimet. Tarkista rako uudelleen. Vetovipu ei saa koskettaa kytkintä.

    7. Kytke vetovipu ja tarkista väli. Normaali käyttöalue on 0,76–3,05 mm. Kun vetovipu on kytketty, tarkista, että kytkimessä ei kulje sähkövirtaa. Vaihda kytkin tarvittaessa.

    Leikkuun anturin huolto

    1. Katkaise koneesta virta ja irrota akkuyksikön kytkentä.

    2. Irrota ohjauspaneeli.

    3. Työnnä vetovipu vasemmalle ja kytke leikkuri.

    4. Löysää leikkuun anturin kiinnittimiä (Kuva 44).

    5. Aseta leikkuun anturin merkitsimen ja leikkuun anturin väliin välilevy, jonka paksuus on 1,6 mm (Kuva 44).

    6. Kiristä anturin kiinnikkeet. Tarkista väli. Merkitsin ei saa koskettaa anturia.

    7. Kytke vetovipu leikkuutilaan ja tarkista, että kytkimessä ei kulje sähkövirtaa. Vaihda anturi tarvittaessa.

    Jarrun turvakytkimen huolto

    1. Katkaise koneesta virta ja irrota akkuyksikön kytkentä.

    2. Irrota konsolin suojus.

    3. Kytke käyttöjarrun vipu ja seisontajarrun salpa.

    4. Avaa ja irrota turvakytkimen kiinnittimet (Kuva 45).

      g016913

      Kuva 45

      1. Seisontajarrun salpa
      2. Turvakytkin
      3. Käyttöjarrun vipu

    5. Aseta seisontajarrun salvan ja turvakytkimen väliin välilevy, jonka paksuus on 1,6 mm (Kuva 45).

    6. Asenna ja kiristä turvakytkimen kiinnittimet. Tarkista väli. Salpa ei saa koskettaa kytkintä.

    7. Kytke jarruvipu ja käännä salpaa. Varmista, että kytkimessä ei kulje sähkövirtaa. Vaihda kytkin tarvittaessa.

    Jarrujen huolto

    Käyttö- ja seisontajarrun säätö

    Jos käyttö-/seisontajarru luistaa käytön aikana, säädä kaapelia seuraavalla tavalla:

    1. Katkaise koneesta virta ja irrota akkuyksikön kytkentä.

    2. Käännä käyttö-/seisontajarrun vipu POIS PääLTä.

    3. Irrota konsolin suojus.

    4. Kiristä vaijeria löysäämällä vaijerin ylempää vastamutteria ja kiristämällä alempaa vastamutteria (Kuva 45), kunnes seisontajarrun salvan vapauttamiseen tarvitaan jarruvivun kahvaan kohdistuva 156 N:n voima.

      Important: Älä säädä liikaa, ettei jarruhihna laahaa.

      g016920

      Kuva 46

      1. Vastamutterit
      2. Käyttöjarrun vaijeri

    Hihnan huolto

    Kelan käyttöhihnan tarkastus

    HuoltoväliHuoltotoimenpide
    1000 käyttötunnin välein
  • Tarkasta kelan käyttöhihna.
    		•

    Varmista, että kelan käyttöhihna on kiristetty oikein. Näin varmistat koneen oikean toiminnan ja estät tarpeetonta kulumista.

    1. Katkaise koneesta virta ja irrota akkuyksikön kytkentä.

    2. Avaa laippakantapultti, joka kiinnittää hihnasuojuksen. Irrota hihnasuojus niin, että hihna tulee näkyviin (Kuva 47).

      g018273

      Kuva 47

      1. Hihnasuojus

    3. Säädä hihnan kireys seuraavasti:

      1. Avaa laakeripesän kiinnitysmutteri (Kuva 48).

        g017116

        Kuva 48

        1. Laakeripesän kiinnitysmutteri
        2. Kelan käyttöhihna
        3. Painejousi

      2. Väännä laakeripesää 16 mm:n (⅝ tuuman) kiintoavaimella ja varmista, että se pyörii esteettä.

      3. Poista roskat hihnakotelon sisältä ja painejousen ympäriltä (Kuva 48).

      4. Varmista, että painejousi kiristää hihnaa tarvittavalla voimalla.

      5. Kiristä laakeripesän kiinnitysmutteri.

      6. Hihnasuojuksen asennus.

    Vaihteiston suojuksen aukko

    Irrota kumitulppa (Kuva 49) vaihteiston edessä olevasta aukosta, jos on tarpeen päästä käsiksi kelan kytkimeen.

    Important: Älä käytä konetta ilman kumitulppaa.

    g017387

    Kuva 49

    1. Kytkentä-/vapautusakseli
    2. Kumitulppa

    Vaihteiston hihnan kiristimen kytkentä/vapautus

    Vaihteiston hihna kiristetään jousikuormitteisella kiristinpyörällä. Jos hihnan kiristys on kytkettävä tai vapautettava, käännä kytkentä-/vapautusakseli (Kuva 49) haluttuun asentoon ⅜ tuuman kiintoavaimella. Kiristin irtoaa hihnalta, kun akselia käännetään ¼ kierrosta myötäpäivään (90°) (Kuva 50).

    Note: Hihnan kiristys on vapautettava ennen vaihteiston suojuksen irrottamista.

    Note: Vaihteiston hihnan kireys on oikea, kun vaihteiston suojuksen ja kytkentäakselin kohdistusmerkinnät ovat kohdakkain.

    g019886

    Kuva 50

    1. KYTKETTY
    2. VAPAUTETTU

    Ohjausjärjestelmän huolto

    Kelan käyttövivun säätö

    Jos kelan käyttövipu ei kytkeydy oikein, sitä on säädettävä.

    1. Katkaise koneesta virta ja irrota akkuyksikön kytkentä.

    2. Varmista, että kelan käyttövipu on vapautettu.

    3. Säädä kelan käyttövivun vaijeria vaihteiston puoleisessa päässä (Kuva 51) niin, että jousen pituus on 70,6–72,4 mm.

      g017384

      Kuva 51

      1. Kelan käyttövivun vaijeri
      2. Vastamutterit

    4. Löysää kelan käyttövivun vaijeria käyttövivun puoleisessa päässä niin, että vaijerissa on välystä (Kuva 52).

      g017299

      Kuva 52

      1. Kelan käyttövivun vaijeri
      2. Vastamutterit

    5. Kiristä kelan käyttövivun vaijeria käyttövivun puoleisessa päässä niin, että vaijeriin ei jää välystä, kun jousta ei ole venytetty.

    6. Tarkista toiminta seuraavasti:

      • Varmista, että kelan kytkimen hampaat vapautuvat, kun kytkin vapautetaan. Varmista myös, että kelan kytkimen hampaat eivät pohjaa, kun ne ovat kytkettyinä.

        Note: Irrota kumitulppa (Kuva 49) vaihteiston edessä olevasta aukosta, jotta kelan kytkintä voi tarkastella.

      • Kelan on pysähdyttävä alle seitsemässä sekunnissa, kun kela ja kiinteä terä eivät kosketa toisiaan.

      • Lisätietoja saa huolto-oppaasta tai valtuutetulta Toro-jälleenmyyjältä.

    Puhdistus

    Koneen puhdistus

    HuoltoväliHuoltotoimenpide
    Jokaisen käytön jälkeen
  • Koneen puhdistus.
    		•

    Pese kone aina käytön jälkeen miedolla pesuaineella ja vedellä. Älä käytä koneen pesuun painepesuria. Älä käytä liian paljon vettä etenkään vaihdevivun laatan, tietokeskuksen, virtakeskuksen ja moottorin virtaliitännän kohdalla. Puhdista moottori niin, että se jäähtyy kunnolla käytön aikana. Pidä myös akkuyksikkö mahdollisimman puhtaana niin, että sen väri pysyy valkoisena. Valkoinen pinta heijastaa auringonvaloa ja estää akkua ylikuumentumasta auringossa.

    Important: Pysäköi tai varastoi kone aina suojassa suoralta auringonvalolta. Auringon kuumuus lyhentää akun kestoikää.

    Varastointi

    Turvallisuus varastoinnin aikana

    • Älä säilytä konetta tilassa, jossa on avotulta, kipinöitä tai varmistusliekki (esimerkiksi vedenlämmitin tai muu vastaava laite).

    • Anna koneen jäähtyä ennen kuin siirrät sen suljettuun varastoon.

    Koneen varastointi

    1. Puhdista kone. Katso Koneen puhdistus.

      Important: Kone voidaan pestä miedolla pesuaineella ja vedellä. Älä pese konetta painepesurilla. Älä käytä liian paljon vettä etenkään vaihdevivun laatan, tietokeskuksen, virtakeskuksen ja moottorin virtaliitännän kohdalla.

    2. Varastoi kone viileässä, puhtaassa ja kuivassa autotallissa tai varastotilassa suojassa suoralta auringonvalolta. Älä varastoi konetta paikkaan, jossa lämpötila laskee alle –25°C:n tai nousee yli 45°C:n. Näiden rajojen ulkopuoliset lämpötilat vahingoittavat akkua.

      Important: Säilytyslämpötila vaikuttaa akun käyttöikään. Pitkäaikainen säilytys korkeassa lämpötilassa lyhentää erityisesti täyteen ladatun akkuyksikön käyttöikää. Kone on pyrittävä säilyttämään viileässä paikassa (ei alle nollassa asteessa).

    3. Kytke akku laturiin. Jätä laturi kytketyksi pistorasiaan ja kytke laturiin virta varastoinnin ajaksi.

      Important: Kymmenen päivän kuluttua laturi siirtyy varastointi-/ylläpitotilaan, jolloin se säätää akun varauksen 40 %:iin enimmäisvarauksesta. Tämä pitkäaikaisen varastoinnin varaustaso varmistaa, että akun käyttöikä on mahdollisimman pitkä. Jos akkuyksikköä ei kytketä laturiin, joka siirtyy varastointitilaan, yksikön korkea varaustaso lyhentää erityisesti lämpimissä olosuhteissa säilytettävän akun käyttöikää.

    4. Tarkista ja kiristä kaikki pultit, mutterit ja ruuvit. Korjaa tai vaihda kaikki kuluneet tai vaurioituneet osat.

    5. Maalaa kaikki naarmuuntuneet tai paljaat metallipinnat. Maalia on saatavissa valtuutetusta huoltoliikkeestä.

    6. Peitä kone, jotta se pysyy suojassa ja puhtaana.

    Koneen käyttöönotto varastoinnin jälkeen

    1. Katkaise laturista virta ja irrota se koneesta.

    2. Kytke T-liitin päävirtaliitäntään.

    3. Kytke koneeseen virta ja odota 20 sekuntia.

    4. Katkaise koneesta virta ja irrota akun kytkentä.

    5. Kytke akku laturiin ja kytke laturiin virta.

      Note: Laturi siirtyy normaalilataustilaan ja lataa akun täyteen.
