Hnací jednotka Greensmaster® eFlex® 1820/2120

Model No. 04046-Serial No. 401100001 and Up

Model No. 04047-Serial No. 400000000 and Up

Úvod

Tento stroj je ručně vedená vřetenová sekačka na trávu, jež má být provozována profesionálními pracovníky najímanými pro komerční účely. Je určena zejména k sekání trávy na dobře udržovaných travnatých plochách v parcích, na golfových a sportovních hřištích a na komerčních pozemcích. Není určena k sekání křovin, trávy a jiných porostů podél silnic ani k zemědělskému použití.

Important: V zájmu zajištění maximální bezpečnosti, výkonu a správného provozu tohoto stroje je důležité, abyste si pečlivě přečetli provozní příručku a plně porozuměli jejímu obsahu. V případě nedodržení těchto provozních pokynů nebo vynechání řádného školení hrozí nebezpečí zranění. Více informací o bezpečných provozních postupech, bezpečnostních rad a školicích materiálů naleznete na stránkách www.Toro.com.

Kdykoli budete potřebovat servis, originální díly Toro nebo doplňující informace, obraťte se na autorizovaného prodejce Toro a uveďte model a sériové číslo svého výrobku. Obrázek 1 znázorňuje umístění čísla modelu a sériového čísla na stroji a umístění čísla modelu, sériového čísla a informací výrobce na akumulátoru. Čísla si zapište do následujícího pole.

Important: Potřebujete-li informace o záruce, náhradních dílech a jiné údaje o výrobku, pomocí mobilního telefonu můžete naskenovat QR kód (dle výbavy) na štítku sériového čísla.

g234771g017293

Obrázek 1

  1. Umístění čísla modelu a výrobního čísla
  2. Informace výrobce akumulátoru

Tato příručka identifikuje potenciální rizika a uvádí bezpečnostní sdělení, která jsou označena varovným bezpečnostním symbolem (Obrázek 2) signalizujícím riziko, jež může vést k vážnému úrazu nebo usmrcení, nebudete-li doporučená opatření dodržovat.

g000502

Obrázek 2

  1. Varovný bezpečnostní symbol.

Ke zdůraznění informací se v tomto návodu používají dva výrazy. Důležité upozorňuje na zvláštní informace mechanického charakteru a Upozornění zdůrazňuje všeobecné informace, kterým je třeba věnovat zvláštní pozornost.

Tento výrobek splňuje všechny příslušné směrnice Evropské unie. Podrobné informace naleznete v Prohlášení o shodě k tomuto výrobku.

Důležité upozornění

CALIFORNIA

Důležité upozornění, poučka 65

Napájecí kabel tohoto výrobku obsahuje olovo, tj. chemikálii, která je ve státe Kalifornie známa jako látka zpusobující vývojové vady nebo další poškození reprodukcních orgánu. Po manipulaci s napájecím kabelem si rádne omyjte ruce.

Používání tohoto výrobku může způsobit vystavení účinkům chemikálií, které jsou státu Kalifornie známy jako karcinogenní, mutagenní nebo reprotoxické.

Bezpečnost

Tento stroj byl vyroben v souladu se specifikacemi norem EN ISO 5395:2013 a ANSI B71.4-2017 a splňuje tyto normy i v okamžiku montáže soupravy přítomnosti obsluhy.

Obecné bezpečnostní informace

Tento výrobek může amputovat ruce a nohy a vrhat předměty. Dodržujte vždy všechny bezpečnostní pokyny, abyste zamezili vážnému úrazu.

Používání tohoto výrobku pro jiné účely, než ke kterým je určen, může být nebezpečné uživateli a okolostojícím.

  • Před spuštěním stroje si pozorně přečtěte tuto provozní příručku, abyste porozuměli jejímu obsahu.

  • Nepřibližujte ruce ani nohy do blízkosti rotujících částí stroje.

  • Nikdy neprovozujte stroj, pokud nejsou všechny jeho kryty ve správné poloze a pokud nejsou funkční další bezpečnostní ochranná zařízení.

  • Zdržujte se v bezpečné vzdálenosti od všech odhazovacích otvorů. Přihlížející osoby musí vždy zůstat v bezpečné vzdálenosti od stroje.

  • Děti se nesmí pohybovat v pracovním prostoru. Nikdy nedovolte dětem stroj obsluhovat.

  • Před prováděním údržby nebo uvolňováním ucpaného materiálu vypněte stroj a odpojte akumulátor.

Nesprávné používání nebo údržba tohoto stroje mohou vést ke zranění. Z důvodu snížení rizika zranění dodržujte tyto bezpečnostní pokyny a vždy věnujte pozornost výstražnému symbolu, který signalizuje upozornění, výstrahu nebo nebezpečí – pokyny k zajištění osobní bezpečnosti. Nedodržení těchto pokynů může mít za následek zranění osob nebo jejich usmrcení.

Další informace o bezpečnosti jsou uvedeny v této příručce tam, kde je to potřebné.

Bezpečnostní a instrukční štítky

Graphic

Bezpečnostní štítky a pokyny jsou umístěny na viditelném místě v blízkosti každého prostoru představujícího potenciální nebezpečí. V případě ztráty nebo poškození původní nálepky nahraďte nálepku novou.
decal120-9571

120-9571

  1. Odpojte pohon přesunutím páky do dolní polohy.
decal120-9570

120-9570

  1. Výstraha – nepřibližujte se k pohybujícím se součástem a mějte vždy namontované všechny ochranné kryty a štíty.
decal120-9573

120-9573

  1. Přečtěte si provozní příručku.
  2. Upozornění – stroj mohou používat pouze kvalifikované osoby.
  3. Výstraha – přihlížející osoby musí být v dostatečné vzdálenosti od akumulátoru.
  4. Nebezpečí zásahu elektrickým proudem – během provádění údržby dbejte, aby nedošlo ke zkratování vývodů akumulátoru nástroji.
decal120-9593

120-9593

  1. Přečtěte si provozní příručku.
  2. Upozornění – stroj mohou používat pouze kvalifikované osoby.
  3. Nebezpečí odmrštěných předmětů – okolostojící osoby musí být vždy v bezpečné vzdálenosti od stroje.
  4. Výstraha – nepřibližujte se k pohybujícím se součástem a mějte vždy namontované všechny ochranné kryty a štíty.
  5. Stroj nevlečte.
decal119-7570

119-7570

  1. Výstraha – přečtěte si provozní příručku; akumulátory uchovávejte zakryté, neukládejte je na přímém slunečním světle.
decal119-7571

119-7571

  1. Výstraha – přečtěte si provozní příručku; nepoužívejte akumulátor s prasklým nebo poškozeným obalem.
decal120-9598

120-9598

  1. Brzda
  2. Uvolněním rukojeti se brzda deaktivuje.
  3. Stlačením rukojeti se brzda aktivuje.
  4. Parkovací brzda
  5. Otočením západky se parkovací brzda zajišťuje v zatažené poloze; západku lze uvolnit stlačením rukojeti.
decal131-3111

131-3111

  1. Rychlý chod
  2. Pomalý chod
decal121-4685

121-4685

  1. EZ-Turn – spínač zatáčení
  2. Zapnuto (On)
  3. Vypnuto (Off)
  4. Start (stroje)
decal115-7271

115-7271

  1. Zapněte žací vřeteno.
  2. Přitáhněte páku.
  3. Vypněte žací vřeteno.
  4. Uvolněte páku.
decal119-7523

119-7523

  1. Výstraha – přečtěte si provozní příručku.
  2. Nebezpečí výbuchu – chraňte před jiskrami a otevřeným plamenem.
  3. Nebezpečí úrazu elektrickým proudem – dbejte, aby nedošlo ke zkratování vývodů akumulátoru.
  4. Výstraha – tento stroj smějí používat pouze zaškolené osoby.
  5. Výstraha – neodstraňujte kryt akumulátoru, nevkládejte akumulátor do vody, nepoužívejte akumulátor s prasklým nebo poškozeným obalem.
  6. Nebezpečí otravy – zabraňte dětem v přístupu k akumulátoru.

Nastavení

Note: Levá a pravá strana stroje se určuje z pohledu obsluhy při normální pracovní poloze.

Note: Chcete-li na stroj namontovat zátěžovou tyč, postupujte podle pokynů v provozní příručce k žací jednotce.

Montáž koncové desky

Díly potřebné k provedení tohoto kroku:

Koncová deska2,54

  1. Připravte žací jednotku podle pokynů v provozní příručce k žací jednotce.

  2. Demontujte středový šroub travního krytu (Obrázek 3).

  3. Koncovou desku namontujte k horní straně žací jednotky pomocí dříve demontovaného šroubu (Obrázek 3).

    g017294

    Obrázek 3

    1. Středový šroub travního krytu
    2. Koncová deska

Příprava hnací jednotky

Volitelné – modely žací jednotky 04251, 02452, 04253 nebo 04254

Pokud na tuto hnací jednotku montujete žací jednotku modelové řady 04251, 02452, 04253 nebo 04254, postupujte podle následujících pokynů:

  1. Umístěte žací jednotku na plochý vodorovný povrch.

  2. Na obou šikmých ramenech naměřte na výstupcích (Obrázek 4) vzdálenost 2.3 mm a zabruste rohovou část, viz Obrázek 5.

    g034505

    Obrázek 4

    1. Šikmá ramena
    g034506

    Obrázek 5

  3. Obnaženou část kovu opatřete nátěrem, abyste zabránili korozi.

Montáž žací jednotky na hnací jednotku

Díly potřebné k provedení tohoto kroku:

Šroub (⅜ x ¾ palce)2

Note: Chcete-li na stroj namontovat zátěžovou tyč, postupujte podle pokynů v provozní příručce k žací jednotce.

  1. Umístěte sekačku tak, aby se válci opírala o rovný povrch.

  2. Spusťte nohou ovládaný stojan dolů do SERVISNí polohy a zajistěte jej zasunutím pojistného kolíku (Obrázek 6). Nechejte stroj dosednout na zajištěný stojan.

    Note: Stojan umístěte do SERVISNí polohy vždy, když odstraňujete žací jednotku. Tato poloha nohou ovládaného stojanu brání převrácení stroje dozadu na rukojeť.

    g017356

    Obrázek 6

    1. Nohou ovládaný stojan – úLOžNá poloha
    2. Pojistný kolík
    3. Nohou ovládaný stojan – SERVISNí poloha

  3. Zatlačte žací jednotku pod hnací jednotku a poté doleva tak, aby se zapojila spojka převodovky (Obrázek 7).

    g000483

    Obrázek 7

    1. Spojka převodovky

  4. Posunujte rám stroje dopředu, dokud nezapadne mezi otočná ramena žací jednotky Obrázek 8.

    g017242

    Obrázek 8

    1. Teleskopická spojka
    2. Šestihranný hřídel žací jednotky
    3. Šroub

  5. Upevněte rám stroje k otočným ramenům žací jednotky pomocí 2 šroubů (⅜ x ¾ palce) (Obrázek 8).

  6. Přemístěte nohou ovládaný stojan do úLOžNé polohy tak, že uvolníte pojistný kolík a necháte stojan otočit nahoru.

  7. Nastavte výšku sekání žací jednotky (viz provozní příručka k žací jednotce).

Montáž zarážek rukojeti

Díly potřebné k provedení tohoto kroku:

Zarážka rukojeti2
Závlačka2

  1. Podepřete rukojeť a odstraňte uvazovací pásky, které připevňují objímky rukojeti k bočním deskám (Obrázek 9).

    g017355

    Obrázek 9

    1. Závlačka
    2. Zarážka rukojeti

  2. Otočte rukojeť do požadované provozní polohy a zasuňte zarážku rukojeti do odpovídajících otvorů v boční desce tak, aby obepínala objímku rukojeti (Obrázek 9).

  3. Zajistěte polohu objímky pomocí drátové závlačky (Obrázek 9).

  4. Uvedený postup zopakujte i na protilehlé straně rukojeti.

  5. Nastavte rukojeť do požadované výškové polohy; postupujte podle pokynů v části Nastavení výšky rukojeti.

    Note: Při dodání z výroby je rukojeť stroje nastavena v nejnižší poloze. Stroj se obvykle obsluhuje pomocí rukojeti vysunuté do maximální výšky.

Montáž akumulátoru

Díly potřebné k provedení tohoto kroku:

Akumulátor1
Šroub (5/16" x ½")6
Podložka 6

  1. Vyjměte akumulátor z krabice.

    Krabici a ostatní obalový materiál uschovejte. Pokud budete odesílat akumulátor k údržbě, reklamaci nebo recyklaci, budete tento speciální obal potřebovat.

    Prostudujte si montážní pokyny, jež jsou součástí přepravní sady akumulátoru (pokyny lze nalézt na stránkách www.Toro.com).

  2. Přeřízněte kabelovou stahovací pásku upevňující nabíječku akumulátoru k základně akumulátoru na stroji a nabíječku sejměte.

  3. Odpojte malý konektor akumulátoru vedoucí ke kabelovému svazku stroje od hlavního kabelového svazku (Obrázek 10).

    g234802

    Obrázek 10

    1. Konektor – hlavní kabelový svazek
    2. Malý konektor – akumulátor

  4. Odšroubujte dlouhý šroub, který upevňuje zadní část základny akumulátoru k rámu stroje (Obrázek 11).

    g017238

    Obrázek 11

    1. Dlouhý šroub

  5. Povolte 2 otočné čepy/matice, každý o půl otáčky (Obrázek 12).

    g017295

    Obrázek 12

    1. Akumulátor
    2. Plošina akumulátoru
    3. Šroub a podložka
    4. Otočné čepy
    5. Zajišťovací otvory

  6. Zvedněte plošinu akumulátoru tak, aby byly zajišťovací otvory v základně a rámu zarovnány (Obrázek 12).

    Note: Zasuňte šroubovák nebo jinou ocelovou tyč do otvorů, aby plošina zůstala ve zvednuté poloze.

  7. Umístěte akumulátor na základnu portem konektoru směrem k zadní straně stroje.

  8. Upevněte akumulátor k základně pomocí 6 šroubů (5/16 x ½ palce) a 6 podložek.

    Note: Jednotlivé šrouby utáhněte na utahovací moment 11,3 až 14 Nm.

  9. Zarovnejte výstupky na vnitřní straně zástrčky kabelového svazku s otvory v zásuvce na akumulátoru.

    Note: Zasuňte konektor kabelového svazku do konektoru akumulátoru (Obrázek 13 a Obrázek 14).

    g017236

    Obrázek 13

    1. Zásuvka akumulátoru
    2. Pojistná manžeta
    3. Připojení stroje ke konektoru kabelového svazku
    4. Šroub upevňující akumulátor
    g017358

    Obrázek 14

  10. Otáčejte pojistnou manžetu na konektoru kabelového svazku ve směru hodinových ručiček, dokud se nezachytí k zásuvce na akumulátoru a nezačne se přitahovat směrem k akumulátoru.

    Note: Pokračujte utažením o dalších 120° (1/3 otáčky), dokud nedojde k plnému usazení.

    Note: Pokud nelze zásuvku akumulátoru a konektor kabelového svazku stroje po namontování akumulátoru sesadit, připojte nejdříve kabelový svazek k akumulátoru, a poté namontujte akumulátor. Odpojte hlavní napájecí konektor (Obrázek 16) ze základny akumulátoru. Namontujte konektor k akumulátoru podle pokynů. Namontujte akumulátor k základně, přičemž připojený kabelový svazek veďte odpovídajícím otvorem, a poté upevněte hlavní napájecí konektor k základně akumulátoru pomocí dříve demontovaných upevňovacích prvků.

  11. Vyjměte šroubovák, který drží základnu akumulátoru ve zvednuté poloze, a pomalu spusťte plošinu akumulátoru na rám stroje.

    Important: Dávejte pozor, abyste nepřiskřípli kabelový svazek mezi rám a plošinu.

  12. Upevněte plošinu akumulátoru k rámu stroje dlouhým šroubem demontovaným v kroku 4.

  13. Utáhněte upevňovací prvky povolené v kroku 5.

  14. Veďte kabelový svazek od akumulátoru ke stroji na levé straně stroje pod hlavním kabelovým svazkem a za ním a připojte malý 6kolíkový konektor na kabelovém svazku k odpovídajícímu konektoru na hlavním kabelovém svazku, viz Obrázek 15.

    g017235

    Obrázek 15

    1. Konektor – hlavní kabelový svazek
    2. Malý konektor – akumulátor

  15. Zapnutím a vypnutím stroje se přesvědčte, zda akumulátor bezvadně funguje.

  16. Připojte konektor s rukojetí ve tvaru T od hlavního kabelového svazku k hlavnímu konektoru napájení na základně akumulátoru (Obrázek 16).

    g017237

    Obrázek 16

    1. Konektor s rukojetí ve tvaru T
    2. Hlavní konektor napájení na plošině akumulátoru

  17. Nabijte akumulátor; viz kapitola týkající se nabíječky lithium-iontových akumulátorů v provozní příručce.

    Note: Akumulátor je dodáván částečně nabitý (přibližně 40 %). Tato úroveň nabití je dostačující k provedení kontroly funkcí stroje a k pohybu nutnému k dokončení nastavování, před použitím stroje je však nutné akumulátor zcela nabít.

Seřízení snímače zatáčení EZ-Turn

  1. Stroj musí být na plochém rovném povrchu a pojezdový buben na zemi.

  2. Povolte pojistné matice na snímači a seřiďte snímač tak, aby za spodní pojistnou maticí byl vidět 1 závit (Obrázek 17).

    g017357

    Obrázek 17

    1. Světlo snímače (nahoře)
    2. Pojistné matice
    3. Snímač zatáčení EZ-Turn
    4. Válec
    5. Blok o tloušťce 3,8 cm
    6. Koncová deska
    7. Upevňovací prvky držáku
    8. Držák snímače

  3. Zajistěte snímač utažením pojistných matic.

  4. Umístěte pod válec přední žací jednotky blok o tloušťce 3,8 cm (Obrázek 17).

  5. Povolte upevňovací prvky zajišťující držák snímače k rámu (Obrázek 17).

  6. Zapněte stroj; postupujte podle pokynů v části Startování stroje.

  7. Přepněte spínač systému zatáčení EZ-Turn do ZAPNUTé polohy.

  8. Otáčejte držákem snímače směrem ke koncové desce, dokud se nahoře na snímači nerozsvítí světlo (Obrázek 17). Pokud světlo již svítí, otáčejte je směrem od koncové desky, dokud nezhasne, a poté opačným směrem, dokud se světlo opět nerozsvítí.

  9. Utáhněte upevňovací prvky držáku.

  10. Odstraňte blok zpod válce a podepřete stroj pomocí nohou ovládaného stojanu.

  11. Dávejte pozor, aby se koncová deska nedotýkala krytu posekané trávy.

    Note: Pokud deska přijde do kontaktu s krytem, povolte upevňovací prvky držáku a otáčejte spínač směrem nahoru tak, aby se deska přestala krytu dotýkat.

  12. Vypněte stroj.

Instalace přepravních kol

(volitelný)

Díly potřebné k provedení tohoto kroku:

Přepravní kola – sada přepravních kol (model č. 04123, volitelný)2

  1. Chodidlem sešlápněte středovou část nohou ovládaného stojanu dolů a vytáhněte opěru dolní části rukojeti nahoru, dokud se nohou ovládaný stojan neotočí přes střed dopředu (Obrázek 18).

    g017244

    Obrázek 18

    1. Nohou ovládaný stojan

  2. Zatlačte pojistnou svorku kola směrem ke středu kola a nasuňte kolo na šestihranný hřídel (Obrázek 19).

    g000475

    Obrázek 19

    1. Pojistná svorka

  3. Otáčejte kolem dopředu a dozadu, dokud se nenasune na nápravu a pojistná svorka nezapadne do drážky na hřídeli nápravy.

  4. Uvedený postup zopakujte i na protilehlé straně stroje.

  5. Nahustěte pneumatiky na tlak v rozsahu 83 až 103 kPa.

  6. Opatrně spusťte stroj z nohou ovládaného stojanu dolů tak, že jej pomalu zatlačíte dopředu nebo zvednete opěru dolní části rukojeti; nohou ovládaný stojan se silou pružiny vrátí do úLOžNé polohy.

Montáž štítku s rokem výroby

Pouze stroje CE

Díly potřebné k provedení tohoto kroku:

Štítek s rokem výroby1

Pokud tento stroj používáte v zemi, která vyžaduje dodržování norem CE, poblíž typového štítku umístěte štítek s rokem výroby, viz Obrázek 20.

g234770

Obrázek 20

  1. Typový štítek
  2. Štítek s rokem výroby

Připevnění sběracího koše

Díly potřebné k provedení tohoto kroku:

Sběrací koš1

  1. Uchopte sběrací koš za rukojeť.

  2. Zaveďte okraj koše mezi boční desky žací jednotky a nad přední válec (Obrázek 21).

    g017245

    Obrázek 21

    1. Háky koše

  3. Umístěte háky koše nad oka rámu (Obrázek 21).

Important: Stane-li se vám, že koš upustíte, zkontrolujte, zda nedošlo k poškození stykových bodů šikmých ramen v blízkosti dolního okraje koše (Obrázek 22). Před použitím koše tyto body vyrovnejte.Při použití sběracího koše s ohnutými stykovými body šikmých ramen může dojít ke kontaktu koše s žací jednotkou a vzniku nežádoucího hluku a/nebo k poškození koše a žací jednotky.

g024292

Obrázek 22

  1. Stykový bod šikmého ramena

Zajíždění stroje

Doba záběhu vyžaduje pouze 8 hodin provozu při sekání.

Jelikož první hodiny provozu jsou klíčové pro budoucí spolehlivost stroje, pozorně sledujte funkce a výkonnost stroje, abyste včas rozpoznali a odstranili drobné nedostatky, které by mohly vést k závažným problémům. Během záběhu stroje často kontrolujte, zda nejsou uvolněné upevňovací prvky nebo se neobjevily jiné závady.

Součásti stroje

g017155

Obrázek 23

  1. Spínač kontroly přítomnosti obsluhy
  2. Ovládací páka pohonu pojezdu a žacího vřetena
  3. Rukojeť
  4. Provozní brzda
  5. Akumulátor
  6. Sběrací koš
  7. Žací jednotka
  8. Přepravní kola
  9. Elektromotor
g017156

Obrázek 24

  1. Spínač systému zatáčení EZ-Turn
  2. Otevřený prostor pro přídavná světla
  3. Západka parkovací brzdy
  4. Provozní brzda
  5. Spínač kontroly přítomnosti obsluhy
  6. Rukojeť
  7. Displej LCD InfoCenter
  8. Spínač zapalování
  9. Ovladač rychlosti

Spínač systému zatáčení EZ-Turn

Spínač systému zatáčení EZ-Turn (Obrázek 24) zapíná a vypíná systém snadného zatáčení EZ-Turn. EZ-Turn je systém, který automaticky zpomalí stroj vždy, když během sekání zvednete žací jednotku nahoru. Díky tomu můžete na konci dráhy sekání zatáčet pomaleji. Spínač můžete používat kdykoli, a to i během sekání.

Tato funkce snižuje pojezdovou rychlost pouze tehdy, když je vřeteno zapnuté a zvednuté nad zem. Nemá vliv na pojezdovou rychlost, pokud je vřeteno vypnuté. Pokud tuto funkci aktivujete během sekání a vypnete vřeteno, rychlost stroje se zvýší. Pokud již sekáte pomalu, systém EZ-Turn stroj při zatáčení dále nezpomalí.

Provozní brzda

Provozní brzda (Obrázek 25) je umístěna na levé přední straně rukojeti. Provozní brzda se aktivuje přesunutím páky dozadu.

Brzdu je nutné uvolnit před tím, než zapnete pohon pojezdu. Uvedete-li stroj do provozu se zataženou provozní brzdou, stroj se bude pohybovat, avšak bude patrný velký odpor a zvýší se spotřeba energie.

g016853

Obrázek 25

  1. Západka parkovací brzdy
  2. Provozní brzda

Západka parkovací brzdy

Západku parkovací brzdy (Obrázek 25) používejte s provozní brzdou. Otočte západku parkovací brzdy směrem k rukojeti brzdy, aby provozní brzda zůstala zajištěná. Chcete-li brzdu uvolnit, zatáhněte za páku.

Note: Páku ovládání pojezdu nelze přesunout, když je zajištěna západka.

Kontrola přítomnosti obsluhy (OPC)

Spínač kontroly přítomnosti obsluhy (Obrázek 24) je nutné zapnout před aktivací páky ovládání pojezdu. Pokud během provozu spínač kontroly přítomnosti obsluhy uvolníte, páka ovládání pojezdu se vrátí do neutrální polohy a motor bude nadále pracovat.

Displej LCD InfoCenter

Na displeji LCD InfoCenter se zobrazují informace o stroji a akumulátoru, např. aktuální stav nabití akumulátoru, rychlost, diagnostické informace a jiné (Obrázek 24).

Další informace naleznete v části Použití displeje InfoCenter.

Klíčový spínač

Spínač zapalování (Obrázek 24) má 3 polohy: VYPNUTO, PROVOZ a STARTOVáNí. Když je brzda uvolněná a pohon pojezdu vypnut, přepněte spínač do polohy STARTOVáNí, až se displej InfoCenter rozsvítí, a poté spínač uvolněte do polohy PROVOZ. Chcete-li stroj vypnout, přepněte spínač do VYPNUTé polohy a vyjměte klíček.

Ovladač rychlosti

Ovladač rychlosti (Obrázek 24 a Obrázek 26) se nachází na pravé zadní straně ovládacího panelu. Otáčením ovladače škrticí klapky se regulují otáčky motoru.

g018173

Obrázek 26

  1. RYCHLá poloha
  2. POMALá poloha

Ovládací páka pohonu pojezdu a žacího vřetena

Ovládací páka pohonu pojezdu a žacího vřetena (Obrázek 27) je umístěna na pravé přední straně ovládacího panelu.

K přepravě stroje má páka 2 polohy: NEUTRáLNí polohu a polohu pro jízdu VPřED. Přesunutím páky do polohy pojezd – VPřED (přepravní poloha) nebo do polohy pojezd – VPřED a pohon žacího vřetena ZAPNUT se zapne pohon pojezdu (Obrázek 27).

Note: Aby bylo páku možno přesouvat, musí být předem zapnuta funkce kontroly přítomnosti obsluhy.

g000494

Obrázek 27

  1. NEUTRáL
  2. Pojezd – NEUTRáL a pohon žacího vřetena – VYPNUT
  3. Pojezd – VPřED (přeprava)
  4. Pojezd – VPřED a pohon žacího vřetena – ZAPNUT

K ovládání vřetena má páka 2 polohy: ZAPNUTO a VYPNUTO. Chcete-li zapnout žací vřeteno a začít sekat, přesuňte horní část páky doleva, poté dopředu do polohy pojezd – VPřED a pohon žacího vřetena – ZAPNUT. Chcete-li vypnout žací vřeteno a pokračovat v pohybu vpřed, přesuňte páku doprava do polohy pojezd – VPřED (přeprava). Chcete-li vypnout jak vřeteno, tak pohon pojezdu, přesuňte páku dozadu do polohy pojezd – NEUTRáL a pohon žacího vřetena – VYPNUT (Obrázek 27).

Note: Pokud uvolníte spínač kontroly přítomnosti obsluhy, páka se vrátí do neutrální polohy a stroj se zastaví.

Automatická brzda motoru

Stroj je vybaven automatickou brzdou motoru, která brání rozjetí zastaveného stroje. Brzda motoru se aktivuje vždy, když je pohon v NEUTRáLNí poloze nebo když přepnete ovladač rychlosti do NULOVé polohy, s výjimkou následujících situací:

  • Pokud je stroj vypnutý, pomocí západky parkovací brzdy zajistěte, aby byla provozní brzda trvale zatažena.

  • Když stroj nastartujete pomocí klíčového spínače, brzda motoru je nejdříve uvolněna. Po jízdě se strojem již pracuje brzda motoru normálně.

  • Pokud přepnete ovladač rychlosti na nulovou rychlost a vřetena jsou zapnutá (tj. během sekání), brzda se neaktivuje. Tato funkce umožňuje přesunutí ovladače rychlosti do NULOVé polohy během sekání a přetažení stroje dozadu za účelem změny směru.

Nohou ovládaný stojan

Nohou ovládaný stojan (Obrázek 29) je namontován v zadní části stroje. Stojan používejte k montáži nebo demontáži přepravních kol nebo žací jednotky.

  • Chcete-li nohou ovládaný stojan použít k montáži přepravních kol, spusťte jej na zem a postavte se nohou na jeho třmen. Současně zatáhněte za dolní středovou část rukojeti směrem nahoru a dozadu (Obrázek 28).

    Výstraha

    Stroj je těžký a při nesprávném postupu zvedání může způsobit namožení zad.

    Chcete-li stroj zvednout, chodidlem sešlápněte třmen nohou ovládaného stojanu a zatáhněte jen za dolní středovou část rukojeti. Pokus o zvednutí stroje na nohou ovládaný stojan jakýmikoli jinými prostředky může způsobit zranění.

    g018793

    Obrázek 28

    1. Dolní středová část rukojeti
    2. Třmen nohou ovládaného stojanu
    g017246

    Obrázek 29

    1. Nohou ovládaný stojan
    2. Třmen nohou ovládaného stojanu

  • Abyste při demontáži žacího vřetena zabránili převrácení stroje dozadu, zajistěte nohou ovládaný stojan dole v SERVISNí poloze zasunutím pojistného kolíku (Obrázek 30).

    g018142

    Obrázek 30

    1. Nohou ovládaný stojan – úLOžNá poloha
    2. Pojistný kolík
    3. Nohou ovládaný stojan – SERVISNí poloha

Hnací jednotka 1820

Šířka82,5 cm
Výška104,8 cm
Délka se sběracím košem152,4 cm
Čistá hmotnost (s 11nožovou žací jednotkou a s nainstalovaným sběracím košem)129,3 kg
Šířka sečení46 cm
Výška sekání1,5 až 7,5 mm s plochým nožem Micro-Cut
Frekvence střihuNastavitelná (viz provozní příručka k žací jednotce)

Hnací jednotka 2120

Šířka90,1 cm
Výška104,8 cm
Délka se sběracím košem152,4 cm
Čistá hmotnost (s 11nožovou žací jednotkou a s nainstalovaným sběracím košem)132,9 kg
Šířka sečení53,3 cm
Výška sekání1,5 až 7,5 mm s plochým nožem Micro-Cut
Frekvence střihuNastavitelná (viz provozní příručka k žací jednotce)

Přídavná zařízení/příslušenství

Pro stroj je k dispozici řada přídavných zařízení a příslušenství schválených společností Toro, která vylepšují a rozšiřují možnosti stroje. Obraťte se na autorizovaného servisního prodejce nebo distributora.

Chcete-li nejlépe chránit své investice a udržovat maximální výkon svého zařízení Toro, spoléhejte pouze na originální díly Toro. Pokud jde o spolehlivost, společnost Toro dodává náhradní díly, jež jsou vyrobeny pro přesné technické specifikace našeho zařízení. Chcete-li vsadit na jistotu, používejte originální díly Toro.

Obsluha

Před provozem

Bezpečnostní kroky před použitím

Obecné bezpečnostní informace

  • Nikdy nedovolte, aby nezaškolené osoby nebo děti obsluhovaly stroj nebo na něm prováděly servis. Věková hranice obsluhy může být omezena místními předpisy. Majitel je zodpovědný za proškolení všech operátorů a mechaniků.

  • Dobře se seznamte s bezpečným použitím zařízení, ovládacími prvky a významem bezpečnostních nápisů. Naučte se, jak stroj rychle vypnout.

  • Přesvědčte se, zda jsou namontovány kontrolní prvky přítomnosti obsluhy, bezpečnostní spínače a ochranné kryty, a zda správně fungují. Stroj nepoužívejte, pokud tyto prvky nefungují správně.

  • Zkontrolujte prostor, kde budete stroj používat, a odstraňte všechny předměty, jež mohou bránit provozu stroje nebo jež mohou být strojem vymrštěny.

  • Prohlédněte si povrch a posuďte, jaká přídavná pracovní zařízení a příslušenství jsou nezbytná, aby bylo možné bezpečně provést požadovanou práci.

Provádění úkonů denní údržby

Proveďte postupy denní údržby; viz Seznam denní údržby.

Přizpůsobení nastavení stroje stavu travnaté plochy

K přizpůsobení nastavení stroje stavu travnaté plochy používejte následující tabulku.

Držáky plochých nožů: standardní a volitelné (stroje Flex/eFlex 2120)
Objednací čísloPopisStupeň agresivityPoznámky
106-2468-01NeagresivníNižšíČervená, standardní
99-3794-03AgresivníVyššíČerná
Držáky plochých nožů: standardní a volitelné (stroje Flex/eFlex 1820)
110-2282-01NeagresivníNižšíČervená, standardní
110-2281-03AgresivníVyššíČerná
Ploché nože: standardní a volitelné (stroje Flex/eFlex 2120)
Objednací čísloPopisRozsah výšky sekáníPoznámky
115-1880Microcut-EdgeMax1,6 až 3,2 mmStandardní
93-4262 Microcut 1,6 až 3,2 mm
108-4303 Extended Microcut 1,6 až 3,2 mmMéně agresivní
115-1881Tournament-EdgeMax3,2 až 6,4 mm
93-4263 Tournament 3,2 až 6,4 mm
108-4302Extended Tournament3,2 až 6,4 mmMéně agresivní
93-4264 Low Cut 6,4 mm a více
Ploché nože: standardní a volitelné (stroje Flex/eFlex 1820)
117-1530Microcut-EdgeMax1,6 až 3,2 mmStandardní
98-7261 Microcut 1,6 až 3,2 mm
110-2300 Extended Microcut 1,6 až 3,2 mmMéně agresivní
98-7260 Tournament3,2 až 6,4 mm
117-1532Tournament-EdgeMax3,2 až 6,4 mm
110-2301 Low Cut6,4 mm a více
Válce (stroje Flex/eFlex 2120)
Objednací čísloPopisPrůměr/materiálPoznámky
04255 Wiehle, úzký 6,4 cm / hliník Úzké drážky
04256 Wiehle, široký 6,4 cm / hliník Větší hloubka průniku, široké drážky
04257 Úplný válec 6,4 cm / ocel Nejmenší hloubka průniku
04258 Wiehle, úzký – dlouhý6,4 cm / hliník Zesílená opora okraje; o 4,3 cm delší
04267Paspalum6,4 cm / hliník Menší hloubka průniku, měkčené úzké drážky
115-7356 Zadní válec 5,1 cm / hliník Standardní zadní
120-9595 Zadní válec 5,1 cm / ocel Ocelový zadní
Válce (stroje Flex/eFlex 1820)
120-9607 Wiehle, úzký 6,4 cm / hliník Úzké drážky
120-9609 Wiehle, široký 6,4 cm / hliník Větší hloubka průniku, široké drážky
120-9611 Úplný válec 6,4 cm / ocel Nejmenší hloubka průniku
121-4681Wiehle, úzký – dlouhý6,4 cm / hliník Zesílená opora okraje; o 4,3 cm delší
120-9605 Zadní válec 5,1 cm / hliník Standardní zadní

Nastavení výšky rukojeti

Note: Při dodání z výroby je rukojeť stroje nastavena v nejnižší poloze. Stroj se za normálních okolností obsluhuje pomocí rukojeti vysunuté do maximální výšky.

  1. Povolte 3 vratové šrouby a matice, jimiž je každá strana rukojeti zajištěna v příslušné objímce (Obrázek 31).

    g016851

    Obrázek 31

    1. Objímka rukojeti
    2. Matice
    3. Vratové šrouby

  2. Pomalu vytahujte rukojeť nahoru (stejnoměrně na obou stranách), dokud nebude nastavena do požadované provozní polohy.

  3. Nastavenou polohu zajistěte utažením vratových šroubů a matic.

Nastavení úhlu sklonu rukojeti

  1. Odstraňte drátové závlačky ze zarážek rukojeti na každé straně stroje (Obrázek 32).

    g017355

    Obrázek 32

    1. Závlačka
    2. Zarážka rukojeti

  2. Podepřete rukojeť, odstraňte drátové závlačky na každé straně a otočte rukojeť do požadované provozní polohy (Obrázek 32).

  3. Namontujte zarážky rukojeti a drátové závlačky.

Seřízení ovladače škrticí klapky

  1. Sejměte kryt ovládací konzoly.

  2. Povolte 2 upevňovací prvky, jež upevňují ovládání škrticí klapky (Obrázek 33).

    g027739

    Obrázek 33

    1. Upevňovací prvky
    2. Ovladač škrticí klapky

  3. Nastavte ovládání škrticí klapky do požadované polohy.

  4. Utáhněte upevňovací prvky ovládání škrticí klapky.

  5. Nainstalujte dříve demontovaný kryt konzoly.

Kontrola činnosti blokovacích spínačů

Servisní intervalPostup při údržbě
Při každém použití nebo denně
  • Zkontrolujte činnost ochranných spínačů.
    		•

    Výstraha

    Jestliže jsou ochranné spínače odpojeny nebo poškozeny, stroj se může za provozu chovat neočekávaně a zapříčinit zranění osob.

    • S ochrannými spínači nemanipulujte.

    • Denně funkci ochranných spínačů kontrolujte a jakýkoli poškozený spínač před použitím stroje vyměňte.

    Kontrola blokovacího spínače kontroly přítomnosti obsluhy (OPC)

    1. Zatlačte nohou ovládaný stojan dolů a odtahujte dolní příčnou část rukojeti stroje nahoru, dokud se nohou ovládaný stojan neotočí dopředu přes svůj střed.

    2. Nastartujte stroj.

    3. Po uvolnění ovladače funkce kontroly přítomnosti obsluhy se pokuste přesunout ovládací páku pohonu pojezdu do zapojené polohy (Obrázek 34). Pohon pojezdu by nemělo být možno zapojit. Pokud se pohon pojezdu zapojí, blokovací systém vyžaduje servisní zásah. Problém odstraňte před uvedením stroje do provozu; viz Údržba blokovacího spínače pohonu pojezdu.

      g017002

      Obrázek 34

      1. Kontrola přítomnosti obsluhy (OPC)
      2. Páka ovládání pohonu pojezdu
      3. Páka brzdy

    4. Stiskněte spínač kontroly přítomnosti obsluhy, aktivujte páku ovládání pojezdu a uvolněte spínač kontroly přítomnosti obsluhy (Obrázek 34). Pohon pojezdu by se měl odpojit. Pokud se pohon pojezdu neodpojí, blokovací systém vyžaduje servisní zásah. Problém odstraňte před uvedením stroje do provozu. Další informace naleznete v části Údržba blokovacího spínače pohonu pojezdu.

    5. Stiskněte spínač kontroly přítomnosti obsluhy, přesuňte ovládací páku doleva, aktivujte pohon pojezdu a vřetena a uvolněte spínač kontroly přítomnosti obsluhy (Obrázek 34). Pohon pojezdu by se měl odpojit. Pokud se pohon pojezdu neodpojí, blokovací systém vyžaduje servisní zásah. Problém odstraňte před uvedením stroje do provozu; viz Údržba blokovacího spínače pohonu pojezdu nebo Seřízení ovládání pohonu žacího vřetena.

    6. Stiskněte spínač kontroly přítomnosti obsluhy, přesuňte ovládací páku doleva a aktivujte pohon pojezdu a vřetena. Přesunutím ovládací páky doprava vypněte pohon vřetena (Obrázek 23). Pohon žacího vřetena by se měl odpojit. Pokud se pohon vřetena neodpojí, blokovací systém vyžaduje servisní zásah. Problém odstraňte před uvedením stroje do provozu; viz Údržba blokovacího spínače pohonu pojezdu.

    7. Opatrně spusťte stroj dolů z nohou ovládaného stojanu.

    Kontrola blokovacího spínače pohonu pojezdu

    1. Nohou ovládaný stojan musí být spuštěný dolů.

    2. Stiskněte spínač kontroly přítomnosti obsluhy a aktivujte páku ovládání pojezdu (Obrázek 23)

    3. Spínačem zapalování nastartujte stroj. Displej LCD InfoCenter se rozsvítí a zobrazí zprávu upozorňující na aktivovanou páku ovládání pojezdu. Pokud se toto upozornění nezobrazí, vyžaduje blokovací spínač servisní zásah. Problém odstraňte před uvedením stroje do provozu; viz Údržba blokovacího spínače pohonu pojezdu.

    4. Vypněte stroj a vraťte páku ovládání pojezdu do NEUTRáLNí polohy.

    Kontrola blokovacího spínače brzdy

    1. Nohou ovládaný stojan musí být spuštěný dolů.

    2. Zapněte stroj a mírnou silou zatáhněte provozní brzdu (neaktivujte západku parkovací brzdy), stiskněte spínač kontroly přítomnosti obsluhy a zapněte páku ovládání pojezdu (Obrázek 23). Motor by se měl snažit překonat odpor brzdy, aniž by se na displeji LCD InfoCenter zobrazily chyby. Zobrazit se může upozornění na vysokou spotřebu energie (menší akumulátor s bleskem). Pokud se zobrazí jiné upozornění, před uvedením stroje do provozu problém odstraňte.

    3. Zapněte stroj, zajistěte západku parkovací brzdy, stiskněte spínač kontroly přítomnosti obsluhy a aktivujte páku ovládání pojezdu (Obrázek 23 a Obrázek 24). Motor se nesmí spustit a na displeji InfoCenter se musí zobrazit upozornění. V opačném případě vyžaduje blokovací spínač servisní zásah. Problém odstraňte před uvedením stroje do provozu; viz Údržba blokovacího spínače brzdy.

    4. Vypněte stroj a vraťte páku ovládání pojezdu do NEUTRáLNí polohy.

    5. Opatrně spusťte stroj dolů z nohou ovládaného stojanu.

    Přeprava stroje na místo sekání

    Přeprava stroje na malou vzdálenost

    Na menší vzdálenost přepravíte stroj pomocí přepravních kol.

    1. Namontujte přepravní kola, viz Instalace přepravních kol.

    2. Ovládací páka pojezdu a pohonu žacího vřetena musí být nastavena v NEUTRáLNí poloze.

    3. Ovladač rychlosti musí být nastaven v NULOVé poloze.

    4. Zapněte stroj; postupujte podle pokynů v části Startování stroje.

    5. Zvedněte přední část stroje nahoru, postupně přesunujte ovládání pojezdu do polohy VPřED a pomocí ovladače rychlosti pomalu zvyšujte rychlost stroje.

    6. Nastavte ovladač rychlosti do polohy odpovídající požadované rychlosti pojezdu a přepravte stroj na místo určení.

    Přeprava stroje na velkou vzdálenost

    K přepravě vozidla na větší vzdálenosti použijte přívěs. Při nakládání a vykládání stroje z přívěsu buďte opatrní.

    1. Opatrně vyjeďte se strojem na přívěs.

    2. Vypněte stroj, zatáhněte provozní brzdu a pomocí západky parkovací brzdy zajistěte provozní brzdu v příslušné poloze.

    3. Stroj na přívěsu bezpečně upevněte.

    Note: K přepravě stroje lze použít přívěs Toro Trans Pro“. Pokyny k nakládání stroje na přívěs naleznete v provozní příručce k přívěsu.

    Important: Během přepravy stroje na přívěsu musí být stroj vypnutý. Pokud by byl během přepravy zapnutý, mohlo by dojít k poškození stroje.

    Během provozu

    Bezpečnostní kroky během použití

    Obecné bezpečnostní informace

    • Majitel nebo obsluha odpovídají za nehody, jež mohou vést ke zranění osob nebo poškození majetku, a je jejich povinností jim předcházet.

    • Používejte vhodný oděv, včetně chráničů zraku, dlouhých kalhot, pevné protiskluzové obuvi a chráničů sluchu. Svažte si dlouhé vlasy, zabezpečte volný oděv a nenoste šperky.

    • Stroj neobsluhujte, jste-li nemocní, unavení nebo pod vlivem alkoholu nebo drog. Přihlížející osoby, především malé děti, se musí zdržovat v bezpečné vzdálenosti od pracovního prostoru. Pokud někdo do tohoto prostoru vstoupí, vypněte stroj.

    • Pracujte se strojem jen za dobré viditelnosti a za dobrého počasí. Nepracujte se strojem, pokud hrozí nebezpečí zásahu bleskem.

    • Než spustíte stroj, rozpojte všechny záběrové spojky žacích nožů, zařaďte neutrál a zatáhněte parkovací brzdu.

    • Věnujte pozornost dírám, vyjetým kolejím, hrbolům, kamenům a jiným skrytým předmětům. V nerovném terénu můžete uklouznout a upadnout.

    • Buďte velmi opatrní, blížíte-li se k nepřehledným zatáčkám, křovinám, stromům nebo jiným objektům, které vám mohou bránit ve výhledu.

    • Při spouštění a obsluze stroje vždy stůjte v pracovní pozici (za rukojetí).

    • Při sekání mějte namontován sběrací koš. Před vyprazdňováním koše vypněte stroj.

    • Nikdy nenechávejte stroj se spuštěným motorem bez dozoru.

    • Nenaklánějte stroj v úhlu větším než 25°..

    • Vypněte stroj a vyřaďte pohon žací jednotky v následujících situacích:

      • před tankováním

      • před uvolňováním ucpaných míst;

      • před sejmutím sběracího koše;

      • Před kontrolou, čištěním nebo údržbou žací jednotky

      • po nárazu na cizí předmět nebo při výskytu abnormálních vibrací. Zkontrolujte, zda žací jednotka není poškozená, a před spuštěním motoru a uvedením stroje do provozu proveďte nezbytné opravy.

      • Před opuštěním místa obsluhy

    • Při přepravě stroje a vždy, když stroj nepoužíváte, vyřaďte pohon žací jednotky.

    • při přejíždění silnic nebo v jejich blízkosti dávejte pozor na provoz.

    • Vypínejte žací nože pokaždé, když nesečete.

    • Používejte pouze příslušenství a přídavná zařízení schválená společností Toro® Company.

    Bezpečnost při práci ve svahu

    • Svahy jsou významným faktorem při nehodách způsobených ztrátou kontroly nebo převrácením, které mohou vést k vážnému poranění nebo smrti. Při práci na svahu odpovídá za bezpečnost pracovník obsluhy. Při práci se strojem na jakémkoli svahu je třeba dbát zvýšené pozornosti.

    • Po provedení průzkumu místa sekání a kontrole jeho stavu určete, zda je svah pro provoz stroje bezpečný. Při provádění tohoto průzkumu vždy používejte zdravý rozum a dobré úsudky.

    • Prostudujte si pokyny pro práci na svahu uvedené níže a vyhodnoťte podmínky, ve kterých hodláte se strojem pracovat. Na základě toho stanovíte, zda může být stroj v daný den a na daném místě za těchto podmínek provozován. Změny v terénu mohou vést ke změně provozního sklonu stroje.

      • Na svahu stroj nerozjíždějte, nezastavujte ani jej neotáčejte. Neměňte náhle rychlost ani směr. Zatáčejte pomalu a postupně..

      • Nepracujte se stroje v podmínkách, kde je ohrožena tahová síla, schopnost řízení nebo stabilita.

      • Odstraňte nebo vyznačte překážky, jako jsou příkopy, výmoly, koleje, hrboly, kameny neb jiné skryté předměty. Vysoká tráva může překážky skrýt. Stroj se může na nerovném terénu převrhnout.

      • Uvědomte si, že při práci se strojem na mokré trávě, napříč svahem nebo po svahu dolů může dojít ke ztrátě jeho tahového výkonu. V případě ztráty tahového výkonu hrozí sklouznutí a ztráta brzdného účinku nebo řízení.

      • Při práci se strojem v blízkosti svahů, příkopů, náspů, vodních ploch nebo jiných nebezpečných míst si počínejte velmi opatrně. Při přejetí části hnacího systému přes okraj nebo propadnutí okraje se stroj může náhle převrhnout. Mezi strojem a jakýmkoliv nebezpečným místem udržujte bezpečnou vzdálenost.

      • Nebezpečí vyhodnoťte na úpatí svahu.

    Startování stroje

    1. Konektor s rukojetí ve tvaru T na hlavním kabelovém svazku musí být připojen k hlavnímu konektoru napájení; viz Obrázek 16.

    2. Ovládací páka pojezdu a pohonu žacího vřetena musí být nastavena v NEUTRáLNí poloze, viz Obrázek 35.

    3. Zasuňte klíč do spínače, otočte jej do polohy STARTOVáNí a držte jej, dokud se displej LCD InfoCenter nerozsvítí. Poté klíč uvolněte, aby se vrátil do polohy PROVOZ.

    Provoz stroje

    1. Spusťte stroj, nastavte ovladač rychlosti do NULOVé polohy, zatlačením páky dolů zvedněte žací jednotku, stiskněte spínač kontroly přítomnosti obsluhy, přesuňte páku ovládání pojezdu do PřEDNí polohy (Obrázek 35) a postupně zvyšujte nastavení otáček, abyste mohli stroj přepravit do výchozího místa na obvodu travnaté plochy.

    2. Vraťte ovladač rychlosti do NULOVé polohy.

    3. Přesuňte páku ovládání pojezdu do NEUTRáLNí polohy, poté ji přesuňte doleva a dopředu do polohy pojezd – VPřED a pohon žacího vřetena – ZAPNUT (Obrázek 35).

      g000494

      Obrázek 35

      1. NEUTRáL
      2. Pojezd – NEUTRáL a pohon žacího vřetena – VYPNUT
      3. Pojezd – VPřED (přeprava)
      4. Pojezd – VPřED a pohon žacího vřetena – ZAPNUT

    4. Pomalu zvyšujte nastavení ovladače rychlosti, dokud se stroj nebude pohybovat požadovanou rychlostí. Přejeďte se strojem na travnatou plochu, spusťte přední část stroje na zem a zahajte sečení.

      Note: Během sekání můžete přepnout ovladač rychlosti do NULOVé polohy. Tím zastavíte stroj bez aktivace brzdy motoru, takže jej můžete přetáhnout dozadu a provést potřebné změny směru. Další informace o automatické brzdě motoru naleznete v části Automatická brzda motoru.

    Vypnutí stroje

    1. Přesuňte ovládací páku pojezdu a pohonu žacího vřetena do NEUTRáLNí polohy.

    2. Otočte klíčkem spínače do VYPNUTé polohy a klíč vyjměte.

    Provozní tipy

    Important: Rozsekané kousky trávy působí při sekání jako mazivo. Nadměrná činnost žací jednotky bez přítomných kousků trávy může způsobit poškození žací jednotky.

    Příprava k sekání

    Stroj musí být pečlivě seřízen a na obou stranách vřetena musí být nastavena stejná výška sekání. S ohledem na zajištění co nejlepšího výkonu a životnosti akumulátoru nastavte plochý nůž tak, aby se lehce dotýkal vřetena. Nesprávné seřízení sekačky se výrazně projeví v kvalitě zastřiženého travního porostu.

    Pokud jsou na stroji namontována přepravní kola, demontujte je následovně:

    1. Zatlačte nohou ovládaný stojan dolů a odtahujte dolní příčnou část rukojeti stroje nahoru, dokud se nohou ovládaný stojan neotočí dopředu přes svůj střed.

    2. Odmontujte přepravní kola.

    3. Opatrně spusťte stroj dolů z nohou ovládaného stojanu.

    Sečení travnaté plochy

    Travnatá plocha se má sekat v přímém směru tam a zpět po celé ploše. Nesekejte v kruhu ani sekačku na travnaté ploše neotáčejte, jelikož by mohla vznikat vydřená místa.

    Otáčení sekačky by se mělo provádět mimo travnatou plochu, a to zvednutím žacího vřetena (zatlačením rukojeti dolů) a otočením na hnacím pojezdovém bubnu. Pokud zapnete spínač systému zatáčení EZ-Turn, pojezd stroje se zpomalí, když žací jednotku zvednete. Tato funkce usnadňuje zatočení, zejména pro nové uživatele.

    Sekání je třeba provádět rychlostí odpovídající běžnému tempu chůze. Sekání vyšší rychlostí ušetří jen velmi málo času a bude mít za následek zhoršenou kvalitu posekané plochy.

    Abyste si usnadnili udržení přímé dráhy napříč celým trávníkem a zachovali tutéž vzdálenost stroje od okraje předchozí dráhy sekání, používejte vyrovnávací pruhy na sběracím koši trávy (Obrázek 36).

    g017296

    Obrázek 36

    1. Vyrovnávací pruhy

    Použití stroje v podmínkách s nedostatečným osvětlením

    Při práci v podmínkách s nedostatečným okolním osvětlením použijte sadu osvětlení LED. Obraťte se na místního autorizovaného prodejce Toro.

    Important: K tomuto stroji nepřipojujte jiné osvětlovací systémy, jinak hrozí poškození akumulátoru nebo elektrického systému.

    Příprava na přepravu stroje po sečení

    1. Odjeďte z travnaté plochy, zařaďte NULOVOU rychlost, přesuňte ovládací páku pojezdu a pohonu žacího vřetena do NEUTRáLNí polohy a vypněte stroj.

    2. Vysypte ze sběracího koše posekanou trávu a nasaďte sběrací koš zpět na sekačku.

    Použití displeje InfoCenter

    Na displeji LCD InfoCenter se zobrazují informace o stroji, např. aktuální nabití akumulátoru, rychlost a různé diagnostické a další informace o stroji a akumulátoru. Obrázek 37 znázorňuje displej InfoCenter a hlavní informační obrazovku.

    g017282

    Obrázek 37

    1. Indikátor napájení/poruchy
    2. Ukazatel nabití akumulátoru
    3. Ukazatel protokolu poruch
    4. Nastavení ovladače rychlosti
    5. Přechod do nabídky / zpět
    6. Šipka dolů
    7. Šipka vpravo

    • Kontrolka napájení/poruch: rozsvítí se, když stroj zapnete. Když se tato kontrolka rozsvítí, můžete vrátit klíček zapalování do PROVOZNí polohy. Kontrolka bliká, pokud došlo k poruše stroje.

    • Ukazatel nabití akumulátoru: když je akumulátor plně nabitý, jsou všechna políčka ukazatele černá. Jak se energie spotřebovává, budou se podle míry vybití akumulátoru políčka postupně zprava doleva měnit v bílá. Je-li černé pouze jedno políčko, znamená to, že akumulátor je téměř vybitý a je nutné jej neprodleně nabít.

    • Ukazatel protokolu poruch: tato ikona signalizuje, že existuje aktuální záznam poruchy.

    • Nastavení ovladače rychlosti: políčka se zbarvují černě zleva doprava podle toho, jak zvyšujete rychlost. Pokud jsou všechna políčka bílá, znamená to, že rychlost stroje je nulová.

    • Přechod do nabídky / zpět – stisknutím tohoto tlačítka přejdete do nabídek systému InfoCenter. Můžete je rovněž použít k opuštění aktuálně používané nabídky.

    • Šipka dolů – toto tlačítko slouží k procházení nabídek.

    • Šipka vpravo: pomocí tohoto tlačítka otevřete nabídku, u níž šipka vpravo označuje další obsah.

    Note: Funkce jednotlivých tlačítek se může změnit v závislosti na situaci. Každé tlačítko je označeno ikonou zobrazující jeho aktuální funkci.

    Použití nabídek

    Chcete-li otevřít systém nabídek InfoCenter, stiskněte tlačítko pro přístup k nabídkám, když je zobrazena hlavní obrazovka. Tím se dostanete do hlavní nabídky. V následujících tabulkách naleznete přehled možností, které jsou v nabídkách k dispozici:

    Hlavní nabídka
    Položka nabídkyPopis
    Faults (Závady)Nabídka Faults (Závady) obsahuje seznam aktuálních závad stroje. Další informace o této nabídce a informacích, které obsahuje, získáte v servisní příručce nebo od autorizovaného distributora Toro.
    Service (Servis)Nabídka Service (Servis) obsahuje informace o stroji, například dobu použití a využití a stav akumulátoru.
    Diagnostics (Diagnostika)V nabídce Diagnostics (Diagnostika) jsou uvedeny různé stavy, které se aktuálně stroje týkají. Tuto nabídku můžete použít při řešení některých potíží, jelikož díky ní rychle zjistíte, které ovládací prvky stroje jsou zapnuté a vypnuté.
    About (Informace)Nabídka About (Informace) obsahuje číslo modelu, sériové číslo a verzi softwaru stroje.
    Settings (Nastavení)Pomocí nabídky Settings (Nastavení) lze přizpůsobit proměnné konfigurace na displeji InfoCenter.
    Nabídka Service (Servis)
    Položka nabídkyPopis
    Hours (Hodiny provozu)Uvádí celkový počet hodin zapnutí stroje.
    Mow Time (Doba sekání)Uvádí celkový počet hodin zapnutí vřetena.
    Power Use (Využití energie)Uvádí okamžitý výkon dodávaný akumulátorem ve wattech.
    Battery Charge (Nabití akumulátoru)Uvádí aktuální míru nabití akumulátoru v procentech kapacity.
    Battery Current (Proud akumulátoru)Uvádí okamžitý proud dodávaný akumulátorem v ampérech.
    Battery Volts (Potenciál akumulátoru)Uvádí potenciál akumulátoru ve voltech.
    Energy (Energie)Uvádí celkovou energii dodanou akumulátorem za celou dobu životnosti ve watthodinách.
    Nabídka Diagnostics (Diagnostika)
    Položka nabídkyPopis
    Key On (Klíček zapnutý)Uvádí, zda je zapnutý nebo vypnutý klíček zapalování.
    Key Start (Startování klíčkem)Uvádí, zda je či není klíček zapalování v poloze pro startování.
    PBrake Latch (Západka parkovací brzdy)Uvádí, zda je či není zajištěna západka parkovací brzdy.
    EZ Turn (Snadné zatáčení)Uvádí, zda je sepnutý nebo rozpojený obvod funkce zatáčení EZ-Turn.
    Traction (Pojezd)Uvádí, zda je či není zapnuta páka ovládání pojezdu.
    Reel Enable (Zapojení vřetena)Uvádí, zda je či není zapnuto vřeteno.
    Škrticí klapkaUvádí nastavení ovládání škrticí klapky ve voltech (slouží k výpočtu cílových otáček za minutu).
    Target RPM (Cílové otáčky za minutu)Uvádí požadované otáčky motoru za minutu podle nastavení ovladače rychlosti.
    Motor RPM (Otáčky motoru za minutu)Uvádí skutečné otáčky motoru za minutu.
    12V Supply (Napájení 12 V)Uvádí napájecí napětí snímače č. 1 na řídicí jednotce.
    5V Supply (Napájení 5 V)Uvádí napájecí napětí snímače č. 2 na řídicí jednotce.
    CAN Bus (Sběrnice CAN)Uvádí stav komunikační sběrnice stroje.
    Nabídka About (Informace)
    Položka nabídkyPopis
    ModelUvádí číslo modelu stroje.
    SNUvádí sériové číslo stroje.
    S/W Rev (Revize softwaru)Uvádí číslo revize softwaru stroje.
    Nabídka Settings (Nastavení)
    Položka nabídkyPopis
    Language (Jazyk)Toto nastavení slouží ke změně jazyka systému InfoCenter.
    Units (Jednotky)Toto nastavení slouží ke změně jednotek použitých v systému InfoCenter. Lze zvolit možnost English (anglické) nebo Metric (metrické).
    LCD Backlight (Podsvícení displeje)Toto nastavení slouží ke zvýšení nebo snížení jasu displeje LCD.
    LCD Contrast (Kontrast displeje)Toto nastavení slouží ke změně kontrastu mezi tmavými a světlými plochami displeje LCD.

    Note: Pokud nechtěně změníte jazyk nebo kontrast na nastavení, které vám znemožní orientaci nebo sledování displeje, požádejte autorizovaného distributora Toro o pomoc s resetováním displeje.

    Uvolnění převodovky

    Pokud dojde ke znehybnění stroje a současné aktivaci brzdy motoru, můžete odpojit buben od převodovky, abyste mohli se strojem manévrovat.

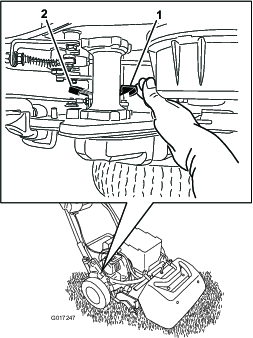

    1. V pravém zadním rohu stroje vyhledejte páku pro zapojování/odpojování pohonu, která se nachází vedle bubnu skříně pohonu (Obrázek 38).

      g017247

      Obrázek 38

      1. Páka pro zapnutí/vypnutí pohonu – v zapnuté poloze
      2. Páka pro zapnutí/vypnutí pohonu – ve vypnuté poloze

    2. Otočením páky dozadu odpojte převodovku od bubnu.

      Important: Na páku tlačte z přední strany, aby vás páka pohybující se silou pružiny nezasáhla do ruky.

    3. Přemístěte stroj na potřebné místo

      Important: Je-li to možné, stroj nevlečte. Je-li vlečení stroje naprosto nezbytné, neměla by rychlost vlečení překročit 4,8 km/h; vždy přitom odpojte převodovku od bubnu. Nedodržení tohoto pokynu pravděpodobně způsobí poškození stroje, zejména jeho elektrických součástí.

    4. Po dokončení přemísťování připojte otočením páky dopředu převodovku k bubnu.

    Note: Po odpojení převodovky od bubnu zůstává provozní brzda funkční.

    Po provozu

    Bezpečnostní opatření po použití

    Obecné bezpečnostní informace

    • Před vypnutím stroje snižte nastavení ovladače rychlosti.

    • Aby nedošlo k požáru, odstraňujte ze stroje trávu a nečistoty.

    Přeprava stroje

    Po dokončení sekání přepravte stroj z místa sekání, viz Přeprava stroje na malou vzdálenost nebo Přeprava stroje na velkou vzdálenost.

    Údržba lithium-iontového akumulátoru

    Důležité upozornění

    Akumulátor je zdrojem vysokého napětí, které může způsobit popálení nebo smrtelný úraz.

    • Akumulátor se nepokoušejte otevírat.

    • Do konektoru akumulátoru zasouvejte pouze konektor kabelového svazku dodaný s výrobkem.

    • Při manipulaci s akumulátorem, který má prasklý plášť, dbejte extrémní opatrnosti.

    • Používejte pouze nabíječku, která je pro akumulátor určena.

    Nabíjení akumulátoru

    Každý den po dokončení sekání akumulátor nabijte; zajistíte tak, že bude plně nabitý pro další den sekání. Na rozdíl od jiných typů akumulátorů nemají lithium-iontové akumulátory potíže s formátováním a není nutné je před dalším nabitím zcela vybít.

    Podrobné pokyny k nabíjení akumulátoru naleznete v provozní příručce k nabíječce lithium-iontového akumulátoru.

    Necháte-li sekačku odstavenou déle než 10 dnů, musí být připojena k nabíječce a nabíječka musí být zapnuta. Po 10 dnech nečinnosti nabíječka automaticky přepne do režimu odstavení, v němž udržuje maximální nabití akumulátoru na 40 %. Další informace o odstavení stroje a přepnutí akumulátoru z režimu odstavení naleznete v části Před uskladněním.

    Přeprava akumulátoru

    Ministerstvo dopravy USA a mezinárodní dopravní úřady vyžadují, aby lithium-iontové akumulátory byly při přepravě zabaleny do speciálního obalu a aby je přepravovali pouze přepravci s patřičnou certifikací. V USA je povoleno přepravovat akumulátor, pokud je namontován ve stroji (tj. v akumulátorem napájeném zařízení), jsou-li splněny požadavky předpisů. Podrobné předpisy pro přepravu zařízení eFlex nebo akumulátoru eFlex získáte od ministerstva dopravy USA nebo příslušného vládního úřadu ve své zemi.

    Podrobné informace o přepravě akumulátoru jsou uvedeny v montážních pokynech přiložených k přepravní sadě akumulátoru (č. modelu 120-4600). Tyto pokyny jsou k dispozici na stránkách www.Toro.com.

    Údržba akumulátoru

    Lithium-iontový akumulátor po dobu své životnosti udržuje správný náboj k zajištění požadované funkce. Časem se však celkové množství práce, kterou lze při jednom úplném nabití vykonat, postupně snižuje. V následující tabulce je uvedeno přibližné předpokládané množství práce, kterou by měl stroj vykonat během prvních 5 let používání:

    RokPosekaná plocha při plném nabití
    14 240 m2
    24 070 m2
    33 900 m2
    43 790 m2
    53 600 m2

    Note: Výsledky se mohou lišit v závislosti na vzdálenosti přepravy stroje, nastavení kontaktu plochého nože a dalších faktorech uvedených v této části.

    Chcete-li dosáhnout maximální životnosti a využití akumulátoru, dodržujte následující pokyny k údržbě:

    • Akumulátor neotevírejte. Akumulátor neobsahuje žádné součásti opravitelné uživatelem. Otevření akumulátoru má za následek ukončení platnosti záruky. Akumulátor je proti nežádoucí manipulaci chráněn bezpečnostními prvky.

    • Stroj odstavte/zaparkujte v čisté a suché garáži nebo skladu mimo dosah přímého slunečního světla a zdrojů tepla. Neskladujte jej v místě, kde teplota klesá pod -25 °C nebo stoupá nad 45 °C. Při teplotách mimo tento rozsah může dojít k poškození akumulátoru. Vysoké teploty během odstavení, zejména při vysokém nabití, zkracují životnost akumulátorů.

    • Pokud stroj odstavujete na dobu delší než 10 dnů, zvolte chladné místo mimo dosah přímého slunečního světla a připojte stroj k nabíječce.

    • Během sekání při vysokých teplotách nebo na přímém slunci se může akumulátor přehřívat. Pokud k tomu dojde, zobrazí se na displeji LCD InfoCenter upozornění na vysokou teplotu. V tomto stavu nebude stroj dále pracovat se zapnutým vřetenem a jeho rychlost se sníží.

      Neprodleně přejeďte se strojem na chladné místo mimo přímé sluneční světlo, vypněte jej a nechejte akumulátor zcela vychladnout, než s ním začnete znovu pracovat.

    • Kryt akumulátoru udržujte čistý. Bílá barva odráží sluneční světlo a zpomaluje zahřívání akumulátoru. Znečištěný kryt má za následek každodenní zvyšování teploty článků a vede ke snížení energetické kapacity.

    • Kontakt mezi plochým nožem a vřetenem musí být co nejlehčí. Snižuje se tak množství energie potřebné k činnosti vřetena a zvyšuje množství práce, kterou stroj dokáže vykonat při jednom nabití.

    Údržba

    Note: Bezplatnou kopii elektrického nebo hydraulického schématu si můžete stáhnout na stránkách www.Toro.com; vyhledejte svůj stroj v odkazech na návody k obsluze na domovské stránce.

    Note: Levá a pravá strana stroje se určuje z pohledu obsluhy z běžné pracovní polohy.

    Doporučený harmonogram údržby

    Servisní intervalPostup při údržbě
    Při každém použití nebo denně
  • Zkontrolujte činnost ochranných spínačů.
    		•
    Po každém použití
  • Vyčistěte stroj.
    		•
    Po každých 1000 hodinách provozu
  • Zkontrolujte hnací řemen žacího vřetena.
  • Zkontrolujte ložiska převodovky. Podle potřeby je vyměňte.
    		•
    Před uskladněním
  • Opravte lak na poškozených místech.
    		•
    Každý rok
  • Promažte spojovací prvek motoru.
    		•

    Important: Další pokyny k postupům údržby naleznete v návodu k obsluze akumulátoru.

    Seznam denní údržby

    Important: Tuto stránku si zkopírujte pro každodenní použití.

    Úkon údržbyPro týden:
    PondělíÚterýStředaČtvrtekPátekSobotaNeděle
    Zkontrolujte činnost ochranných spínačů.
    Zkontrolujte činnost parkovací brzdy.
    Zkontrolujte, zda se otočné spoje mohou volně pohybovat.
    Očistěte plášť akumulátoru a chladicí žebra motoru.
    Zkontrolujte nezvyklý hluk při provozu.
    Zkontrolujte seřízení vřetena vůči plochému noži.
    Zkontrolujte seřízení výšky sekání.
    Opravte poškozený lak.
    Zápis problematických oblastí
    Kontrolu provedl(a):
    PoložkaDatumInformace





    Postupy před údržbou stroje

    Bezpečnost před provedením úkonů údržby

    • Vypněte pohony a žací jednotku, zatáhněte parkovací brzdu a vypněte stroj. Před nastavováním, čištěním nebo opravou stroje počkejte, až se veškeré pohybující se části zastaví.

    • Pokud musí být při údržbě stroj spuštěn, nepřibližujte ruce, nohy, žádné jiné části těla ani oděv k žací jednotce, přídavným zařízením a jakýmkoli pohybujícím se částem. Přihlížející osoby musí být vždy v bezpečné vzdálenosti.

    • Všechny díly udržujte v bezvadném provozním stavu a všechny hydraulické spoje správně utažené. Všechny opotřebené, poškozené nebo chybějící díly a štítky nahraďte novými. Všechny upevňovací prvky udržujte utažené, abyste zajistili bezpečný provozní stav stroje.

    • Pravidelně kontrolujte součásti sběracího koše a v případě potřeby je vyměňte za nové.

    • V zájmu předcházení vzniku požáru odstraňujte ze žací jednotky, pohonů, tlumičů a chladicích mřížek trávu a jiné nečistoty.

    • Ze součástí, ve kterých je uložena energie, opatrně uvolněte tlak.

    • Pokud potřebujete rozsáhlejší opravu nebo pomoc, obraťte se na autorizovaného prodejce Toro.

    • K zajištění optimální výkonnosti a dodržení požadavků na bezpečnost stroje je nutné používat pouze originální náhradní díly a příslušenství od společnosti Toro. Náhradní díly a příslušenství jiných výrobců mohou být nebezpečné a jejich použití může mít za následek zneplatnění záruky.

    Odpojení akumulátoru

    Před prováděním údržby stroje odpojte akumulátor tak, že vytáhnete konektor s rukojetí ve tvaru T z hlavního konektoru napájení (Obrázek 39).

    g017237

    Obrázek 39

    1. Konektor s rukojetí ve tvaru T
    2. Hlavní konektor napájení

    Mazání

    Mazání spojovacího prvku motoru

    Servisní intervalPostup při údržbě
    Každý rok
  • Promažte spojovací prvek motoru.
    		•

    Typ maziva: univerzální mazivo

    1. Zastavte stroj a odpojte akumulátor.

    2. Demontujte 2 šrouby upevňující motor ke skříni převodovky (Obrázek 40).

      g017383

      Obrázek 40

      1. Spojovací prvek – zásuvka
      2. Hřídel motoru
      3. Šroub
      4. Elektromotor

    3. Vytáhněte motor ze skříně převodovky a položte jej stranou.

    4. Do vnější spojky ve skříni převodovky aplikujte 1 či 2 dávky maziva z mazací pistole (Obrázek 40).

    5. Namontujte motor a upevněte jej pomocí 2 dříve demontovaných šroubů. Šrouby utáhněte na utahovací moment 29 až 33 Nm.

    Údržba elektrického systému

    Bezpečnost při práci s elektrickým systémem

    Před jakoukoli opravou odpojte akumulátor. Jako první odpojte zápornou svorku a jako poslední kladnou svorku. Jako první připojte kladnou svorku a jako poslední zápornou svorku.

    Údržba akumulátoru

    Jedinými součástmi akumulátoru, jejichž údržbu může provádět uživatel, jsou štítky a pojistka. Pokud se pokusíte otevřít hlavní prostor akumulátoru, způsobíte ukončení platnosti záruky. V případě problémů s akumulátorem požádejte o pomoc autorizovaného prodejce Toro.

    Důležité upozornění

    Akumulátor je zdrojem vysokého napětí, které může způsobit popálení nebo smrtelný úraz.

    • Akumulátor se nepokoušejte otevírat.

    • Do konektoru akumulátoru zasunujte pouze konektor kabelového svazku dodaný s produktem.

    • Při manipulaci s akumulátorem, který má prasklý plášť, dbejte extrémní opatrnosti.

    • Používejte pouze nabíječku, která je pro akumulátor určena.

    Odeslání akumulátoru do servisu

    Pokud akumulátor vyžaduje servisní zákrok, požádejte o pomoc autorizovaného prodejce Toro. Pro potřeby odeslání akumulátoru si obstarejte přepravní sadu akumulátoru, (č. dílu 120-4600). Sada obsahuje správnou lepicí pásku, štítky a pokyny k odeslání akumulátoru.

    Important: Pokud akumulátor nezabalíte a neoznačíte správně, může vám být udělena vysoká pokuta. Přečtěte si pokyny dodané v přepravní sadě akumulátoru (č. dílu 120-4600), které jsou také k dispozici bezplatně na stránkách www.Toro.com.

    Výměna pojistek

    Pokud nelze stroj zapnout ani po nabití, zkontrolujte pojistky stroje následujícím způsobem:

    1. Zastavte stroj a odpojte akumulátor.

    2. Z elektrické skříně demontujte 2 zadní šrouby, povolte 2 horní šrouby a sejměte kryt skříně (Obrázek 41).

      g017423

      Obrázek 41

      1. Elektrická skříň
      2. Horní šrouby
      3. Zadní šrouby

    3. Zkontrolujte pojistky v pojistkové skříni (Obrázek 42).

      g017424

      Obrázek 42

      1. Pojistka (30 A)
      2. Pojistka (3 A)
      3. Volná pozice

      • Pokud je některá pojistka spálená, vyměňte ji za pojistku s odpovídajícími hodnotami napětí a proudu (Obrázek 42).

        Important: Všechny pojistky na stroji jsou určeny pro napětí 80 V. Nepoužívejte 12V pojistky určené pro automobily.

      • Pokud nejsou pojistky spálené, zkontrolujte pojistku akumulátoru následujícím způsobem:

        1. Zvedněte plošinu akumulátoru; postupujte podle pokynů v části Montáž akumulátoru.

        2. Odstraňte kryt pojistky (Obrázek 43).

          g017425

          Obrázek 43

          1. Kryt pojistky

        3. Zkontrolujte pojistku, a pokud je spálená, vyměňte ji. K výměně používejte pouze pojistku Toro (číslo dílu 119-1208). Pojistka je určena speciálně pro tento akumulátor. Jiné pojistky mohou akumulátor nenávratně poškodit.

        4. Nasaďte a upevněte kryt pojistky. Šrouby krytu utáhněte na utahovací moment 0,34 Nm.

        5. Spusťte a zajistěte plošinu akumulátoru.

    Údržba blokovacího spínače pohonu pojezdu

    Je-li zapotřebí provést seřízení nebo výměnu blokovacího spínače pohonu pojezdu, postupujte následujícím způsobem.

    1. Zastavte stroj a odpojte akumulátor.

    2. Odstraňte ovládací panel.

    3. Přesuňte páku ovládání pohonu pojezdu do zapojené polohy.

      g017298

      Obrázek 44

      1. Páka ovládání pohonu pojezdu
      2. Destička snímače sekání
      3. Snímač sekání
      4. Blokovací spínač pohonu pojezdu

    4. Povolte spojovací součásti blokovacího spínače (Obrázek 44).

    5. Umístěte vymezovací podložku o tloušťce 1,6 mm mezi páku ovládání pojezdu a blokovací spínač (Obrázek 44).

    6. Utáhněte spojovací součásti blokovacího spínače. Znovu zkontrolujte mezeru. Páka ovládání pojezdu se nesmí dotýkat spínače.

    7. Přesuňte páku ovládání pohonu pojezdu do zapojené polohy a zkontrolujte mezeru. Normální provozní rozsah je 0,76 až 3,05 mm. Ověřte, zda se po přesunutí páky ovládání pohonu pojezdu do zapojené polohy rozpojí obvod spínače. V případě potřeby spínač vyměňte.

    Údržba snímače sekání

    1. Zastavte stroj a odpojte akumulátor.

    2. Odstraňte ovládací panel.

    3. Zatlačte páku ovládání pojezdu doleva a zapněte sekačku.

    4. Povolte spojovací součásti snímače sekání (Obrázek 44).

    5. Mezi destičku snímače sekání a snímač sekání umístěte vymezovací podložku o tloušťce 1,6 mm (Obrázek 44).

    6. Utáhněte spojovací součásti snímače. Zkontrolujte mezeru. Destička se nesmí dotýkat snímače.

    7. Přesuňte páku ovládání pojezdu do polohy pro sekání a zkontrolujte, zda se obvod spínače rozpojí. V případě potřeby spínač vyměňte.

    Údržba blokovacího spínače brzdy

    1. Vypněte stroj a odpojte akumulátor.

    2. Sejměte kryt ovládací konzoly.

    3. Aktivujte páku provozní brzdy a zatáhněte západku parkovací brzdy.

    4. Povolte a demontujte spojovací součásti blokovacího spínače (Obrázek 45).

      g016913

      Obrázek 45

      1. Západka parkovací brzdy
      2. Blokovací spínač
      3. Páka provozní brzdy

    5. Mezi západku parkovací brzdy a blokovací spínač umístěte vymezovací podložku o tloušťce 1,6 mm (Obrázek 45).

    6. Namontujte a utáhněte spojovací součásti blokovacího spínače. Zkontrolujte mezeru. Západka nesmí být ve styku se spínačem.

    7. Přesuňte páku brzdy do aktivované polohy a otočte západku. Ověřte, zda dojde k rozpojení obvodu spínače. V případě potřeby spínač vyměňte.

    Údržba brzd

    Seřízení provozní/parkovací brzdy

    Pokud provozní/parkovací brzda při uvedení v činnost prokluzuje, je zapotřebí seřídit lanko následovně:

    1. Vypněte stroj a odpojte akumulátor.

    2. Přesuňte páku provozní/parkovací brzdy do VYPNUTé polohy.

    3. Sejměte kryt ovládací konzoly.

    4. Chcete-li zvýšit napnutí lanka, povolujte horní pojistnou matici lanka a utahujte dolní pojistnou matici lanka (Obrázek 45), dokud k uvolnění západky parkovací brzdy nebude zapotřebí vyvinout sílu 156 N.

      Important: Nenastavujte nadměrné napětí, jinak by mohlo dojít ke stržení pásu brzdy.

      g016920

      Obrázek 46

      1. Pojistné matice
      2. Lanko provozní brzdy

    Údržba řemenů

    Kontrola hnacího řemene žacího vřetena

    Servisní intervalPostup při údržbě
    Po každých 1000 hodinách provozu
  • Zkontrolujte hnací řemen žacího vřetena.
    		•

    Přesvědčte se, zda je hnací řemen žacího vřetena správně napnut, aby byla zajištěna správná funkce stroje bez zbytečného opotřebení.

    1. Vypněte stroj a odpojte akumulátor.

    2. Povolte šroub s nákružkem připevňující kryt řemene. Po demontáži krytu získáte přístup k řemenu (Obrázek 47).

      g018273

      Obrázek 47

      1. Kryt řemene

    3. Seřiďte napnutí řemene pomocí následujících kroků:

      1. Povolte montážní matici ložiskového pouzdra (Obrázek 48).

        g017116

        Obrázek 48

        1. Montážní matice ložiskového pouzdra
        2. Hnací řemen žacího vřetena
        3. Tlačná pružina

      2. Pomocí 16mm klíče otočte ložiskovým pouzdrem a zkontrolujte, zda se volně pohybuje.

      3. Odstraňte veškeré nečistoty z vnitřního prostoru řemenového pohonu a z okolí tlačné pružiny (Obrázek 48).

      4. Ujistěte se, že tlačná pružina působí na řemen správnou napínací silou.

      5. Utáhněte montážní matici ložiskového pouzdra.

      6. Namontujte kryt řemene.

    Přístup k otvoru krytu převodovky

    Potřebujete-li získat přístup ke spojce žacího vřetena, odstraňte pryžovou zátku (Obrázek 49) z otvoru v přední části převodovky.

    Important: Stroj nepoužívejte bez pryžové zátky.

    g017387

    Obrázek 49

    1. Připojovací/odpojovací hřídel
    2. Pryžová zátka otvoru

    Nastavení napnuté/uvolněné polohy napínáku řemene převodovky

    Řemen převodovky je napínán odpruženou volnoběžnou řemenicí. Je-li nutno snížit nebo zvýšit napnutí řemene, použijte 10mm klíč a otočte připojovacím/odpojovacím hřídelem (Obrázek 49) do požadované polohy. Otočením hřídele o 1/4 otáčky (90°) ve směru hodinových ručiček se oddálí volnoběžná řemenice od řemene (Obrázek 50).

    Note: Před sejmutím krytu převodovky je nutné uvolnit napnutí řemene.

    Note: Řemen převodovky je správně napnutý, pokud jsou zarovnány značky zarovnání na krytu převodovky a vývodovém hřídeli.

    g019886

    Obrázek 50

    1. ZAPOJENá POLOHA
    2. ODPOJENá POLOHA

    Údržba ovládacích prvků

    Seřízení ovládání pohonu žacího vřetena

    Pokud se pohon žacího vřetena správně nezapojuje, je třeba provést jeho seřízení.

    1. Vypněte stroj a odpojte akumulátor.

    2. Ovládání žacího vřetena musí být vypnuto.

    3. V oblasti přepážky převodovky seřiďte ovládací lanko žacího vřetena (Obrázek 51) tak, aby se délka pružiny pohybovala v rozsahu 70,6 až 72,4 mm.

      g017384

      Obrázek 51

      1. Ovládací lanko pohonu žacího vřetena
      2. Pojistné matice

    4. V oblasti přepážky ovládací páky povolujte pojistnou matici ovládacího lanka žacího vřetena, dokud se lanko neprověsí (Obrázek 52).

      g017299

      Obrázek 52

      1. Ovládací lanko pohonu žacího vřetena
      2. Pojistné matice

    5. V oblasti přepážky ovládací páky odstraňte dostatečným utažením pojistné matice ovládacího lanka žacího vřetena vzniklé prověšení lanka, aniž by přitom došlo k protažení pružiny.

    6. Při kontrole funkce lanka postupujte následujícím způsobem:

      • Zkontrolujte, zda se při uvolnění spojky žacího vřetena vysouvají zuby spojky ze záběru a zda se při zapnutí spojky žacího vřetena zuby spojky nedostávají do krajní polohy.

        Note: Vyjměte pryžovou zátku (Obrázek 49) z otvoru na přední straně převodovky a sledujte činnost spojky žacího vřetena.

      • Při oddálení žacího vřetena od plochého nože musí být doba zastavení vřetena kratší než 7 sekund.

      • Podrobnější pokyny naleznete v servisní příručce nebo se můžete obrátit na autorizovaného prodejce Toro a vyžádat si další podporu.

    Čištění

    Čištění stroje

    Servisní intervalPostup při údržbě
    Po každém použití
  • Vyčistěte stroj.
    		•

    Po každém použití umyjte stroj roztokem vody a jemného saponátu. Stroj nemyjte tlakovou vodou. Nepoužívejte nadměrné množství vody, zejména v okolí desky řadicí páky, systému InfoCenter, napájecího centra a konektoru napájení stroje. Aby během provozu správně fungovalo chlazení, vyčistěte motor. Rovněž akumulátor udržujte v čistotě, aby byl na povrchu stále bílý. Bílá barva odráží sluneční světlo a chrání akumulátor před přehříváním.

    Important: Stroj vždy skladujte nebo parkujte mimo přímé sluneční světlo, protože zahřívání na slunci zkracuje životnost akumulátoru.

    Uskladnění

    Bezpečnost při skladování

    • Nikdy neskladujte stroj v blízkosti otevřeného ohně, zdroje jisker nebo tepla, například ohřívače vody a jiných zařízení.

    • Před uskladněním stroje v jakýchkoli uzavřených prostorech jej vždy nechejte vychladnout.

    Odstavení stroje

    1. Vyčistěte stroj; postupujte podle pokynů v části Čištění stroje.

      Important: Stroj můžete umýt vodným roztokem mírně působícího saponátu. Stroj nemyjte tlakovou vodou. Nepoužívejte nadměrné množství vody, zejména v okolí desky řadicí páky, systému InfoCenter, napájecího centra a konektoru napájení stroje.

    2. Stroj odstavte v chladné, čisté a suché garáži nebo skladu mimo dosah přímého slunečního světla. Neodstavujte stroj na místě, kde teplota klesá pod -25 °C nebo stoupá nad 45 °C. Při teplotách mimo tento rozsah může dojít k poškození akumulátoru.

      Important: Teplota, při níž je akumulátor uložen, má vliv na jeho životnost. Odstavení na delší dobu při vysokých teplotách vede ke zkrácení životnosti akumulátoru, zejména pokud je akumulátor odstaven při vysoké míře nabití. Je-li to možné, odstavte stroj na chladném místě (nikoli s teplotou pod bodem mrazu).

    3. Připojte akumulátor k nabíječce a ponechte nabíječku připojenou k síťové zásuvce a zapnutou po celou dobu odstavení.

      Important: Po 10 dnech nabíječka přepne do režimu pro odstavení a zajistí nabití akumulátoru na maximálně 40 %. Tato úroveň nabití během dlouhodobého odstavení zajistí plnou životnost akumulátoru. Neponecháte-li akumulátor připojený k nabíječce a nenecháte jej přepnout do odstavného režimu, vysoká míra nabití akumulátoru způsobí zkrácení jeho životnosti, zejména při odstavení v teple.

    4. Zkontrolujte a dotáhněte všechny šrouby, vruty a matice. Všechny opotřebené nebo poškozené části opravte nebo vyměňte.

    5. Natřete poškrábaná místa a odkrytý kovový povrch. zakoupit v autorizovaném servisním středisku.

    6. Stroj přikryjte, aby byl chráněn před poškozením a nečistotami.

    Použití stroje po skončení odstavení

    1. Vypněte a odpojte nabíječku od stroje.

    2. Připojte konektor s rukojetí ve tvaru T k hlavnímu konektoru napájení.

    3. Zapněte stroj a vyčkejte 20 sekund.

    4. Stroj vypněte a odpojte akumulátor.

    5. Připojte akumulátor k nabíječce a zapněte ji.

      Note: Nabíječka přepne do normálního režimu nabíjení a nabije akumulátor na plnou kapacitu.
