Kit del sistema de fumigacin de precisin X30 GeoLink®

Con este mtodo puede fumigar o excluir una regin de trabajo definida por un permetro, dentro del permetro definido en la configuracin. Usted crea los permetros a travs de la pantalla en el modo de serie.

Con el mtodo de fumigacin de permetro de parcela puede realizar lo siguiente:

• El sistema GeoLink controla las secciones de boquilla dentro de un permetro de parcela y con control entre pasadas.

• El sistema GeoLink controla el caudal de aplicacin.

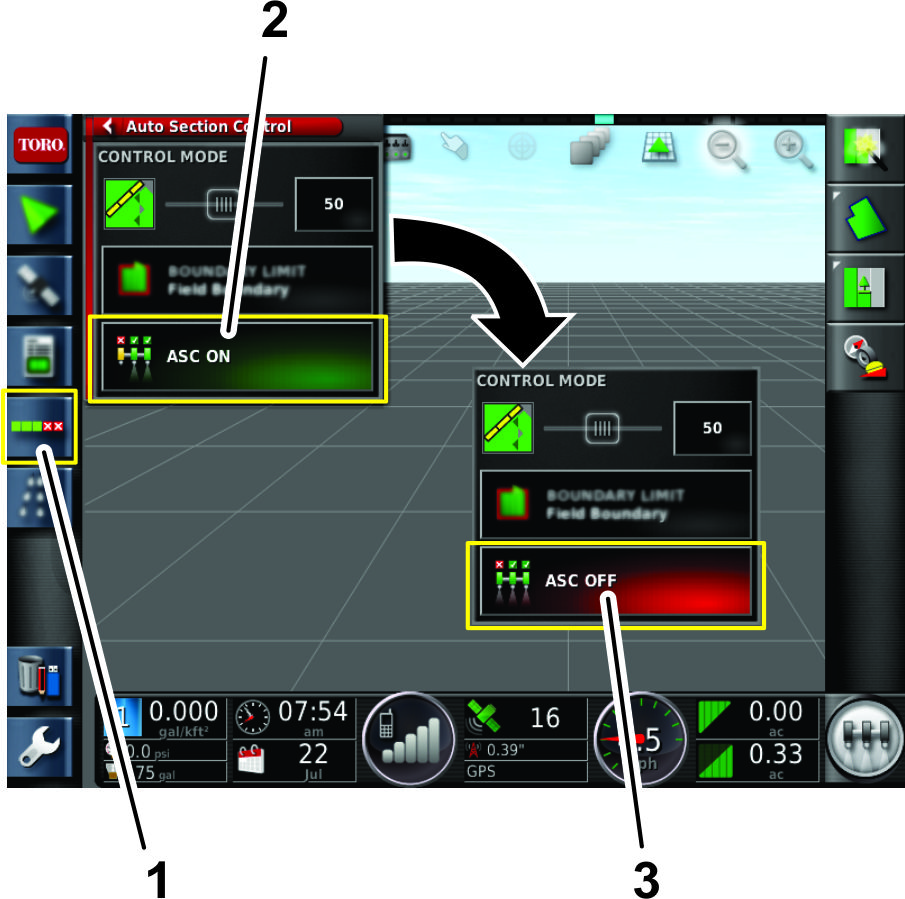

1. Seleccione el icono de configuracin de control automtico de seccin (icono de ASC) y el icono del controlador del fumigador para abrir estas pantallas (Figure 22).

2. Seleccione el icono ASC en la posicin ACTIVADO, seleccione el lmite del permetro en la posicin FIELD BOUNDARY (Permetro de parcela) y seleccione el control de caudal en la posicin AUTO (Automtico) (Figure 22).

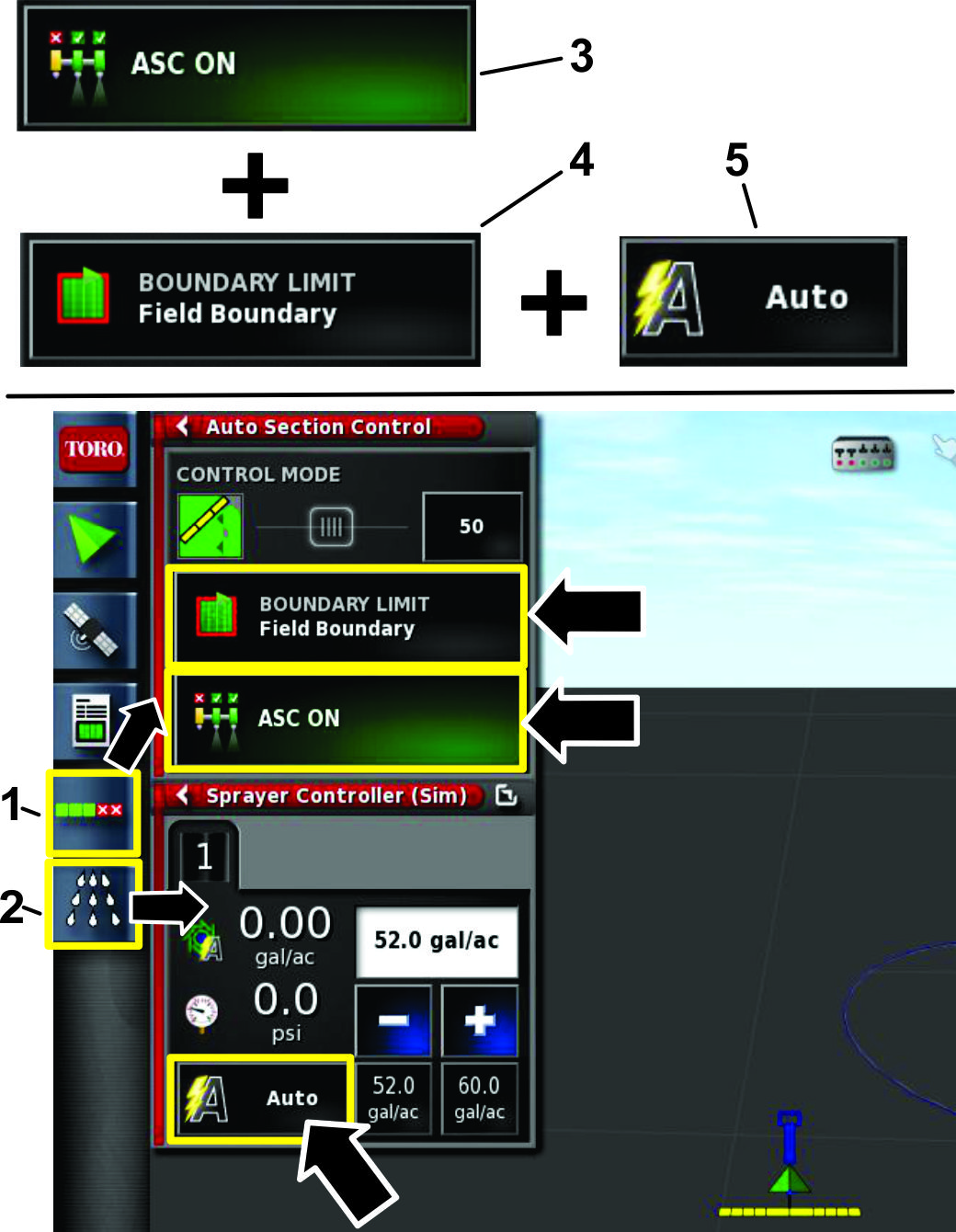

   Figure 22

   1. Icono de configuracin de control automtico de seccin (ASC)
   2. Icono del controlador del fumigador
   3. Icono de activacin/desactivacin de ASC
   4. Icono Boundary limit (Lmite de permetro)
   5. Icono de control de caudal

Con este mtodo puede fumigar cualquier rea sin permetros.

Con este mtodo de fumigacin puede realizar lo siguiente:

• El sistema GeoLink controla las secciones de boquilla con control entre pasadas sin permetros de parcela.

• El sistema GeoLink controla el caudal de aplicacin.

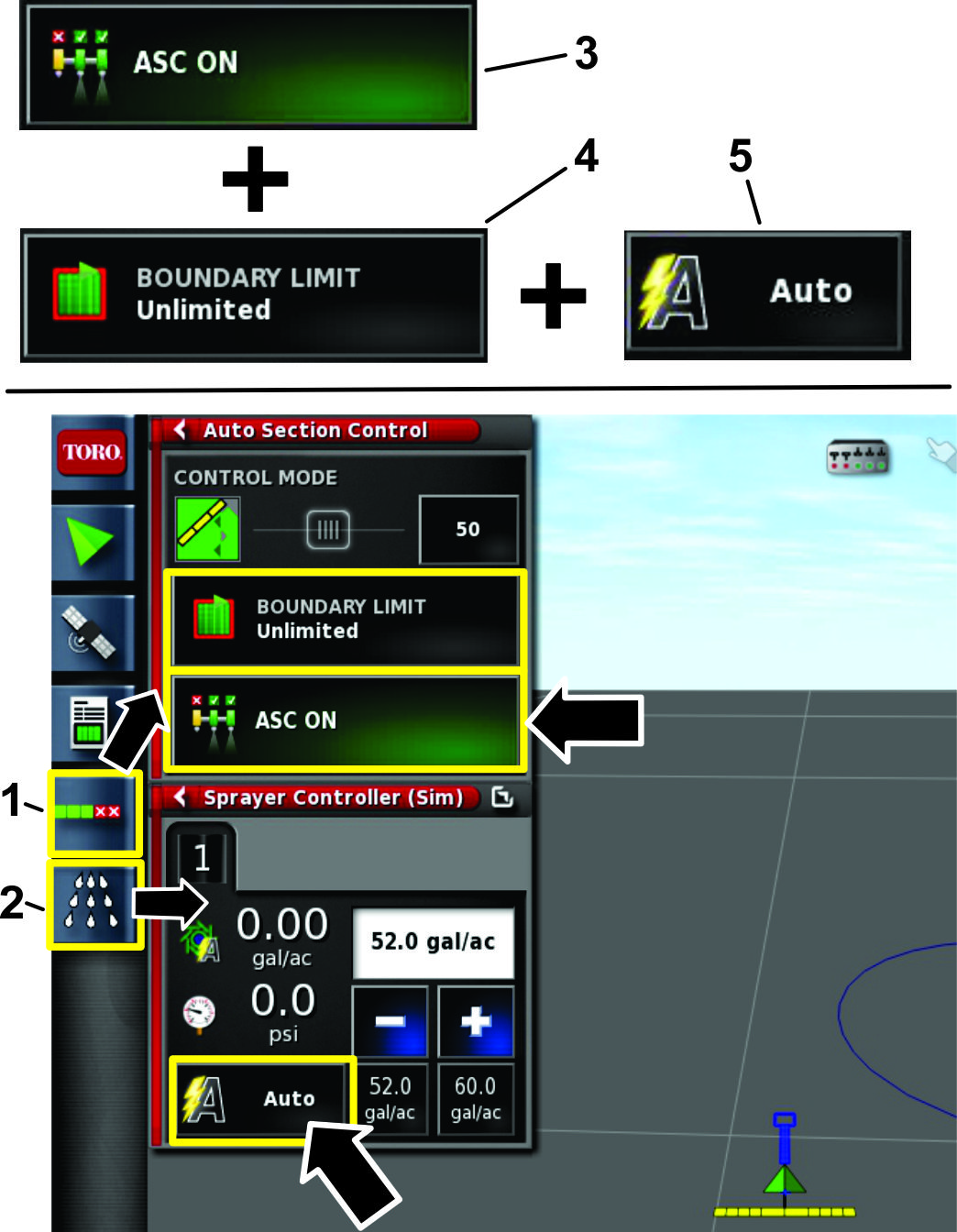

1. Seleccione el icono de configuracin de control automtico de seccin y el icono del controlador del fumigador (Figure 23).

2. Seleccione el icono ASC en la posicin ACTIVADO, seleccione el lmite del permetro en la posicin UNLIMITED (Ilimitado) y seleccione el control de caudal en la posicin AUTO (Automtico) (Figure 23).



   Figure 23

   1. Icono de configuracin de control automtico de seccin (ASC)
   2. Icono del controlador del fumigador
   3. Icono de activacin/desactivacin de ASC
   4. Icono Boundary limit (Lmite de permetro)
   5. Icono de control de caudal

Con este mtodo de fumigacin puede realizar lo siguiente:

• El operador controla las secciones de brazo.

• El sistema GeoLink controla el caudal de aplicacin.

1. Seleccione el icono de configuracin de control automtico de seccin y el icono del controlador del fumigador (Figure 24).

2. Seleccione el icono de ASC en la posicin de DESACTIVADO y seleccione el control de caudal en la posicin AUTO (Automtico) (Figure 24).



   Figure 24

   1. Icono de configuracin de control automtico de seccin (ASC)
   2. Icono del controlador del fumigador
   3. Icono de activacin/desactivacin de ASC
   4. Icono de control de caudal

Con este mtodo de fumigacin puede realizar lo siguiente:

• El operador controla las secciones de brazo.

• El operador controla el caudal de aplicacin.

1. Seleccione el icono de configuracin de control automtico de seccin y el icono del controlador del fumigador (Figure 25).

2. Seleccione el icono de ASC en la posicin de DESACTIVADO y seleccione el control de caudal en la posicin AUTO (Automtico) (Figure 25).



   Figure 25

   1. Icono de configuracin de control automtico de seccin (ASC)
   2. Icono del controlador del fumigador
   3. Icono de activacin/desactivacin de ASC
   4. Icono de control de caudal

1. Llene el depsito de agua.

2. Pulse el icono del controlador del fumigador y despliegue el panel del controlador del fumigador (Figure 26).



   Figure 26

   1. Icono del controlador del fumigador
   2. Icono de despliegue
   3. Icono de configuracin de producto

3. Pulse el icono de CONFIGURACIN DE PRODUCTO (Figure 26).

   Se abre el cuadro de dilogo de configuracin de producto.

4. En la ventana de configuracin de producto, pulse el icono de LISTA DE SELECCIN DE PRODUCTOS (Figure 27).

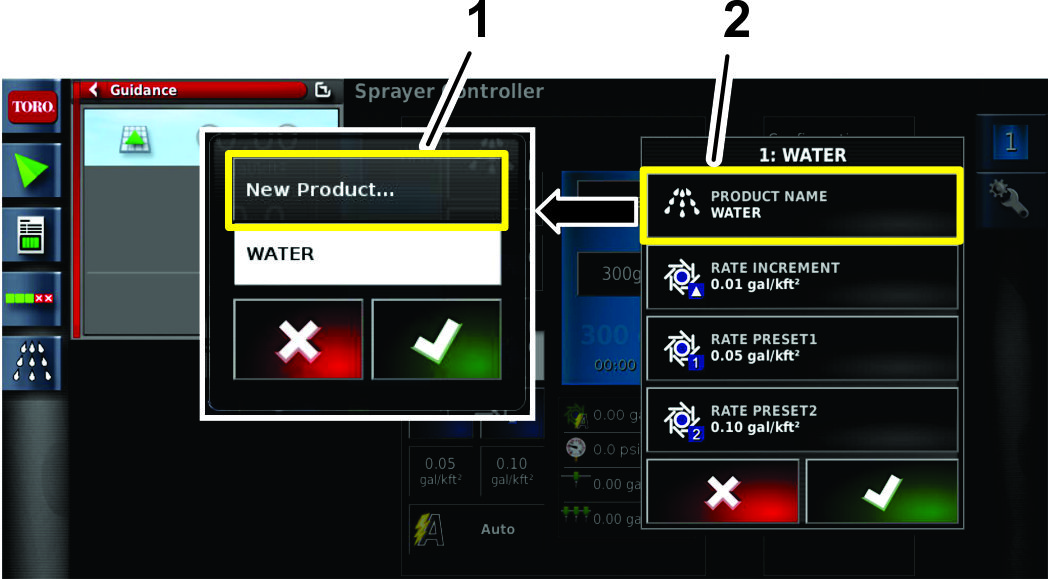

   Figure 27

   1. Icono New product... (Nuevo producto...)
   2. Icono de lista de seleccin de productos

5. Pulse el icono NEW PRODUCT... (Nuevo producto) y pulse el icono de confirmacin (Figure 27).

   Se nuestra el asistente New Product Setup (Configuracin de nuevo producto).

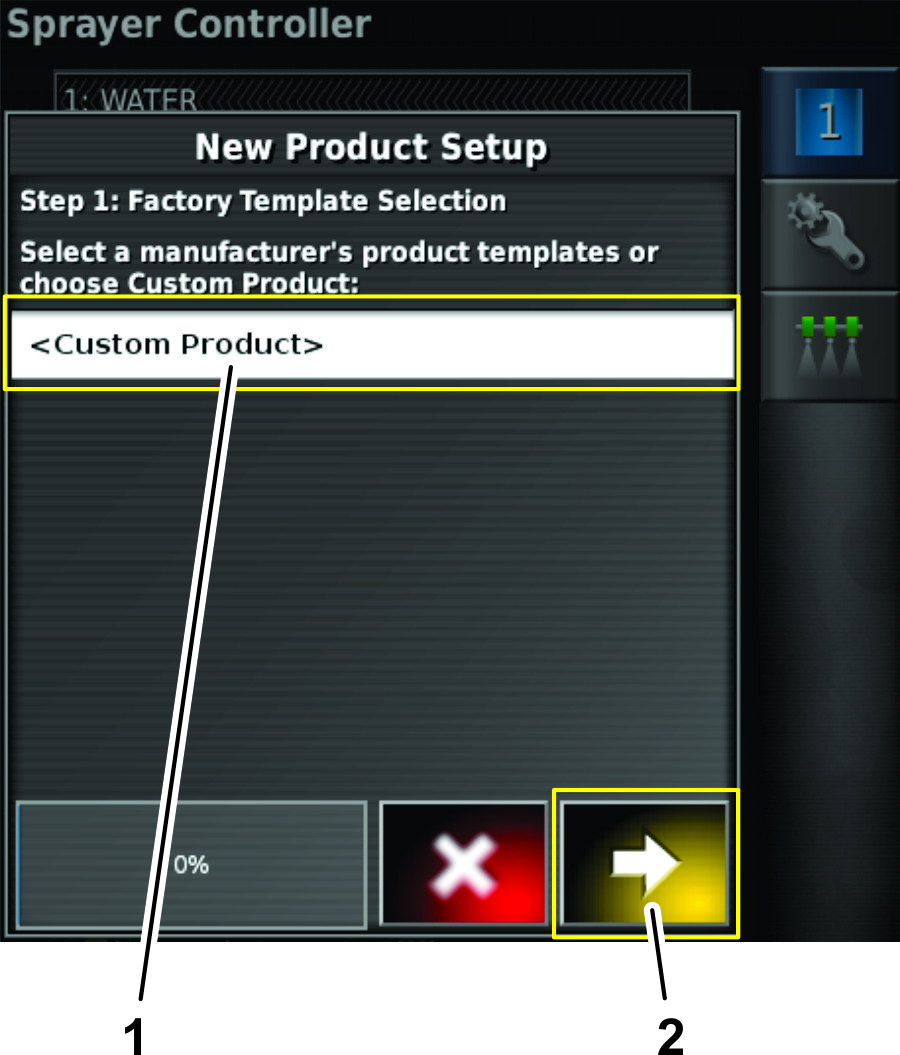

6. En el paso 1 del cuadro de dilogo de configuracin de nuevo producto, pulse el icono (Producto personalizado) y pulse el icono de siguiente (Figure 28).



   Figure 28

   1. Icono Custom product (Producto personalizado)
   2. Icono siguiente (paso siguiente)

7. Pulse el icono de NOMBRE DEL PRODUCTO, escriba el nombre del producto con el teclado de la pantalla y pulse el icono de confirmacin (Figure 29).

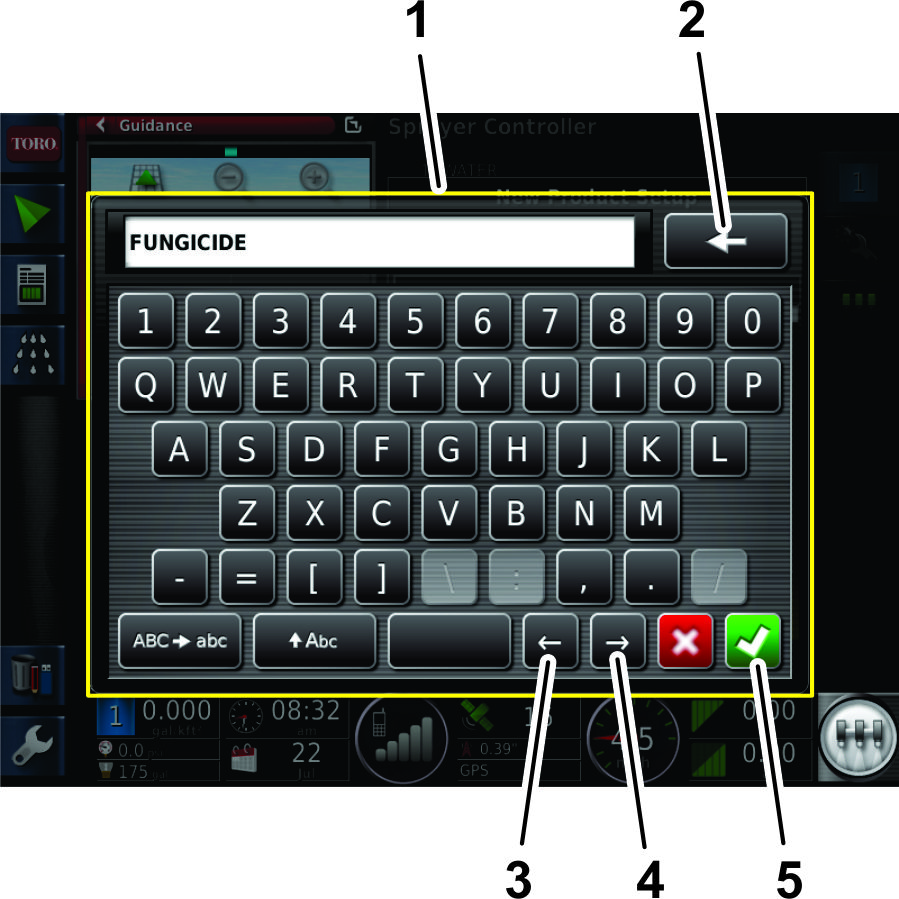

   Figure 29

   1. Teclado de pantalla
   2. Icono de retroceso
   3. Icono para mover el cursor a la izquierda
   4. Icono para mover el cursor a la derecha
   5. Icono de confirmacin

8. En el paso 2 del cuadro de dilogo de configuracin de nuevo producto, pulse el icono SIGUIENTE (Figure 30).

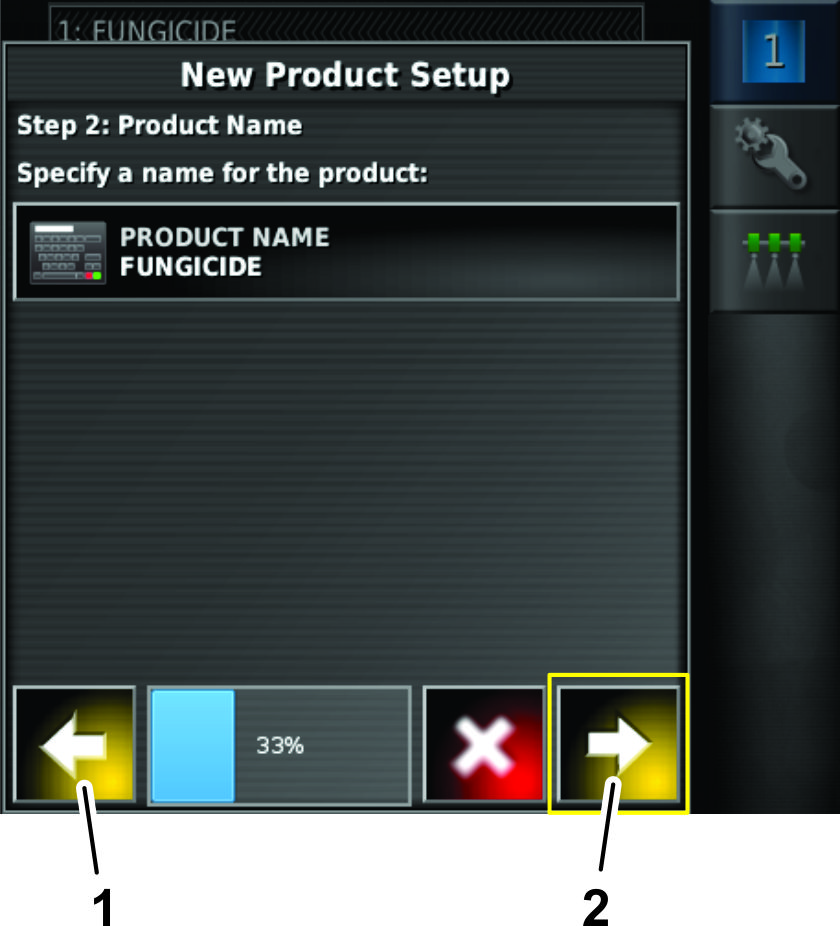

   Figure 30

   1. Icono atrs (paso anterior)
   2. Icono siguiente (paso siguiente)

9. En el paso 3 del cuadro de dilogo de configuracin de nuevo producto, ajuste los caudales de aplicacin del producto predeterminados del siguiente modo:

   • Ajuste un caudal que aumente o reduzca los caudales preajustados de aplicacin 1 y 2 pulsando el icono PRODUCT RATE INCREMENT (Incremento de caudal de producto) (Figure 31).



     Figure 31

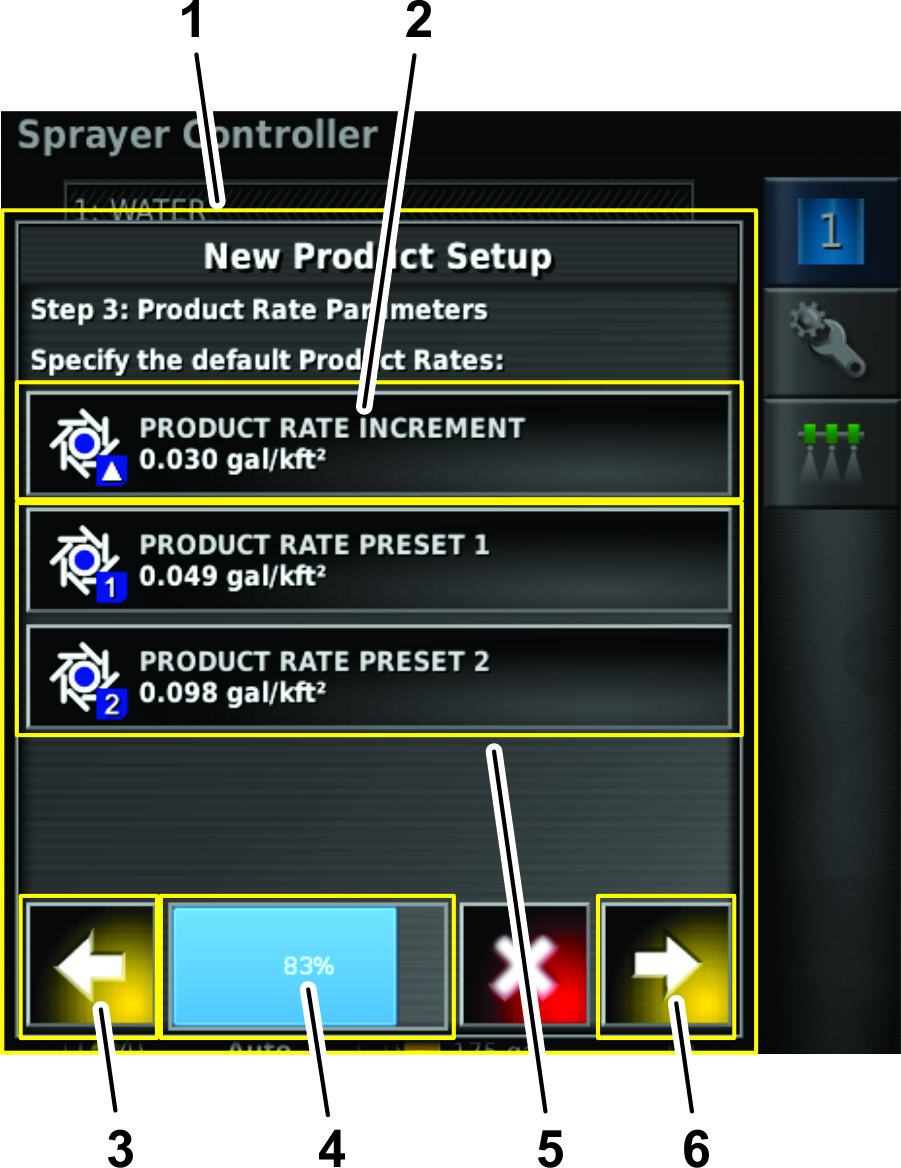

     1. Cuadro de dilogo New product setup (Configuracin de nuevo producto)
     2. Icono de incremento de caudal de nuevo producto
     3. Icono atrs (paso anterior)
     4. Barra de progreso
     5. Iconos de caudal de producto preajustado
     6. Icono siguiente (paso siguiente)

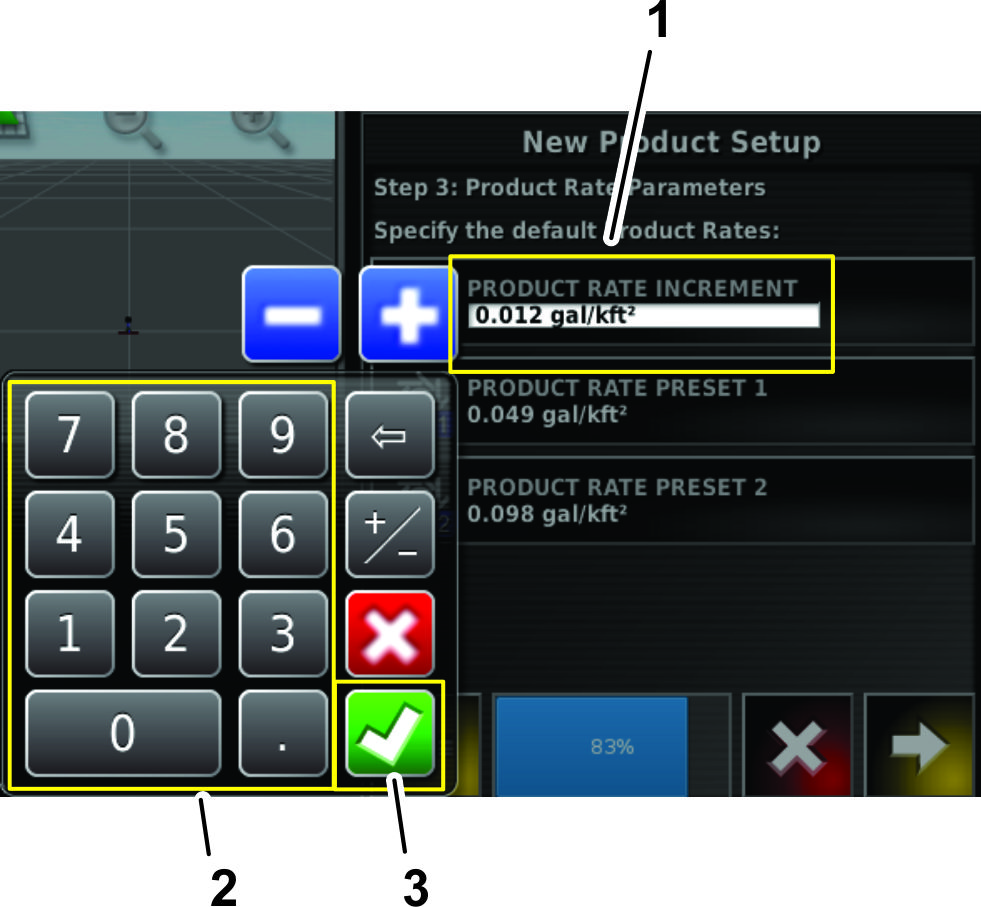

     1. Utilice el teclado numrico de la pantalla para introducir el incremento de caudal para los 2 caudales de aplicacin preajustados (Figure 32).



        Figure 32

        1. Campo de caudal de aplicacin de producto (ejemplo: 0,012 gal/kft²)
        2. Teclado numrico
        3. Icono de confirmacin

     2. Pulse el icono de confirmacin (Figure 32).

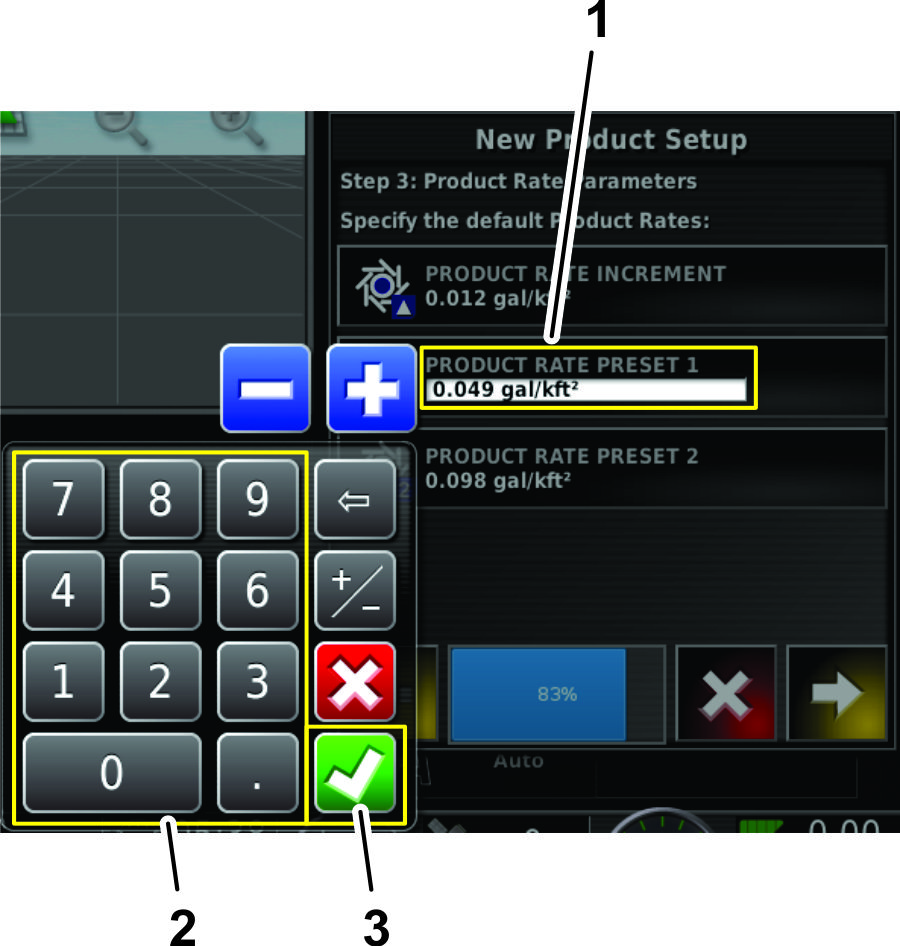

   • Pulse los iconos PRODUCT RATE PRESET 1 (caudal de producto preajustado 1) o PRODUCT RATE PRESET 2 (caudal de producto preajustado 2) para ajustar los caudales de aplicacin de producto preajustados del siguiente modo: (Figure 31).

     1. Utilice el teclado numrico de la pantalla para introducir el caudal de aplicacin preajustado (Figure 32).



        Figure 33

        1. Campo de caudal de aplicacin preajustado
        2. Teclado numrico
        3. Icono de confirmacin

     2. Pulse el icono de confirmacin (Figure 32).

10. En el paso 4 del cuadro de dilogo New product setup (Configuracin de nuevo producto), pulse el icono de confirmacin (Figure 34).

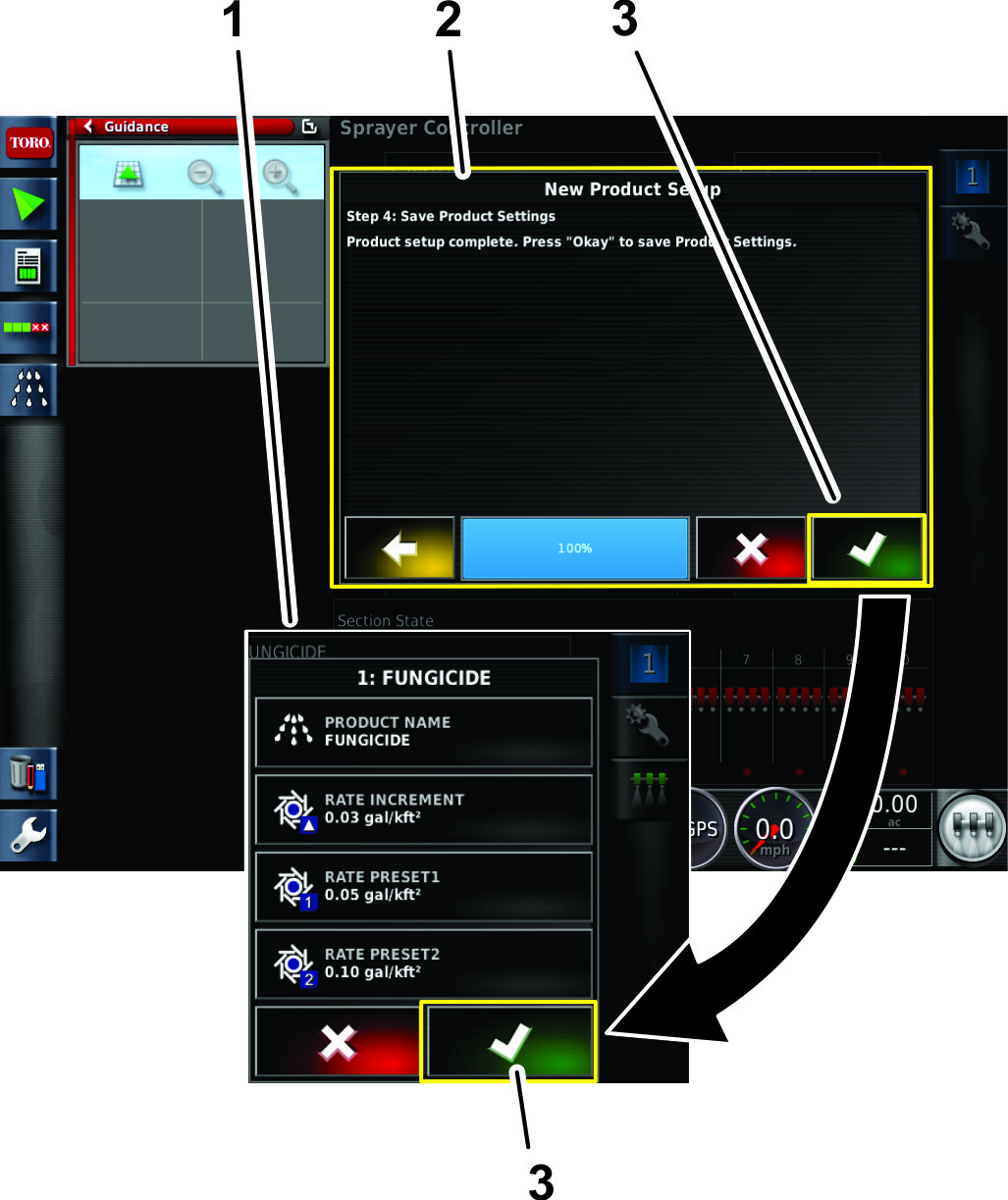

    Figure 34

    1. Ventana de configuracin de producto
    2. Cuadro de dilogo New product setup (Configuracin de nuevo producto)
    3. Icono de confirmacin

11. En la ventana de configuracin de producto, pulse el icono de confirmacin para guardar la informacin del nuevo producto (Figure 34).

1. Pulse el icono de LLENADO DEL DEPSITO (Figure 38).



   Figure 35

   1. Icono de llenado del depsito
   2. Introduzca el volumen de producto usando el icono del depsito
   3. Volumen de producto restante

2. Pulse el icono de VOLUMEN (Figure 35).

3. Utilice el teclado numrico de la pantalla para introducir una de las siguientes opciones:

   Note: Pulse los iconos VALOR DE INCREMENTO o VALOR DE REDUCCIN para introducir un incremento preajustado de cantidad de volumen de producto.

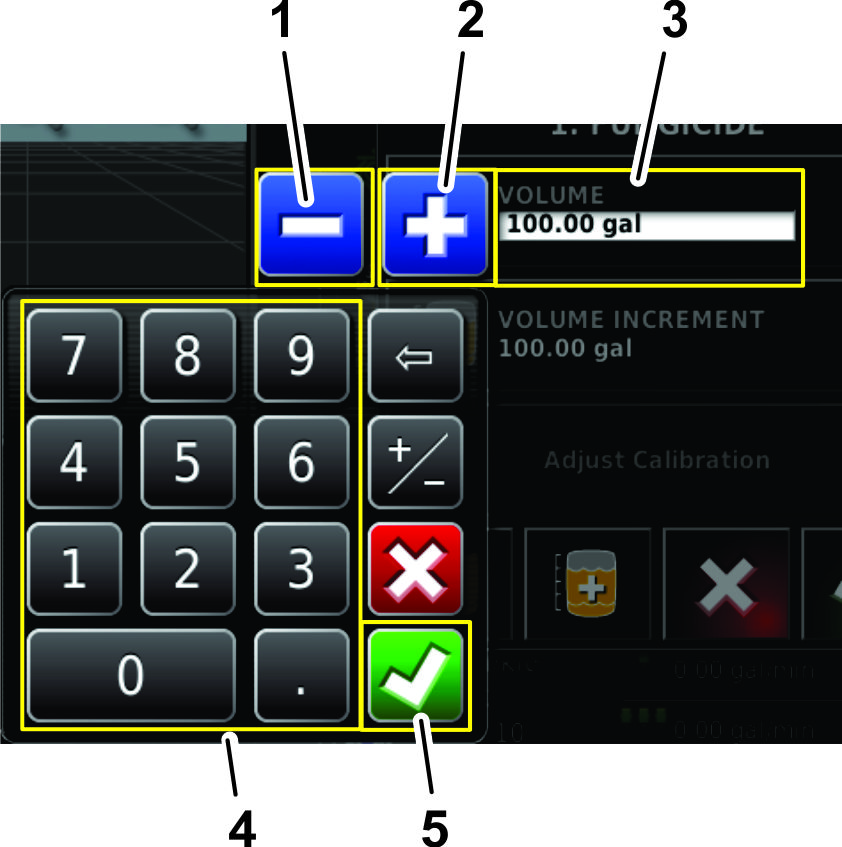

   Figure 36

   1. Icono de valor de reduccin
   2. Icono de valor de incremento

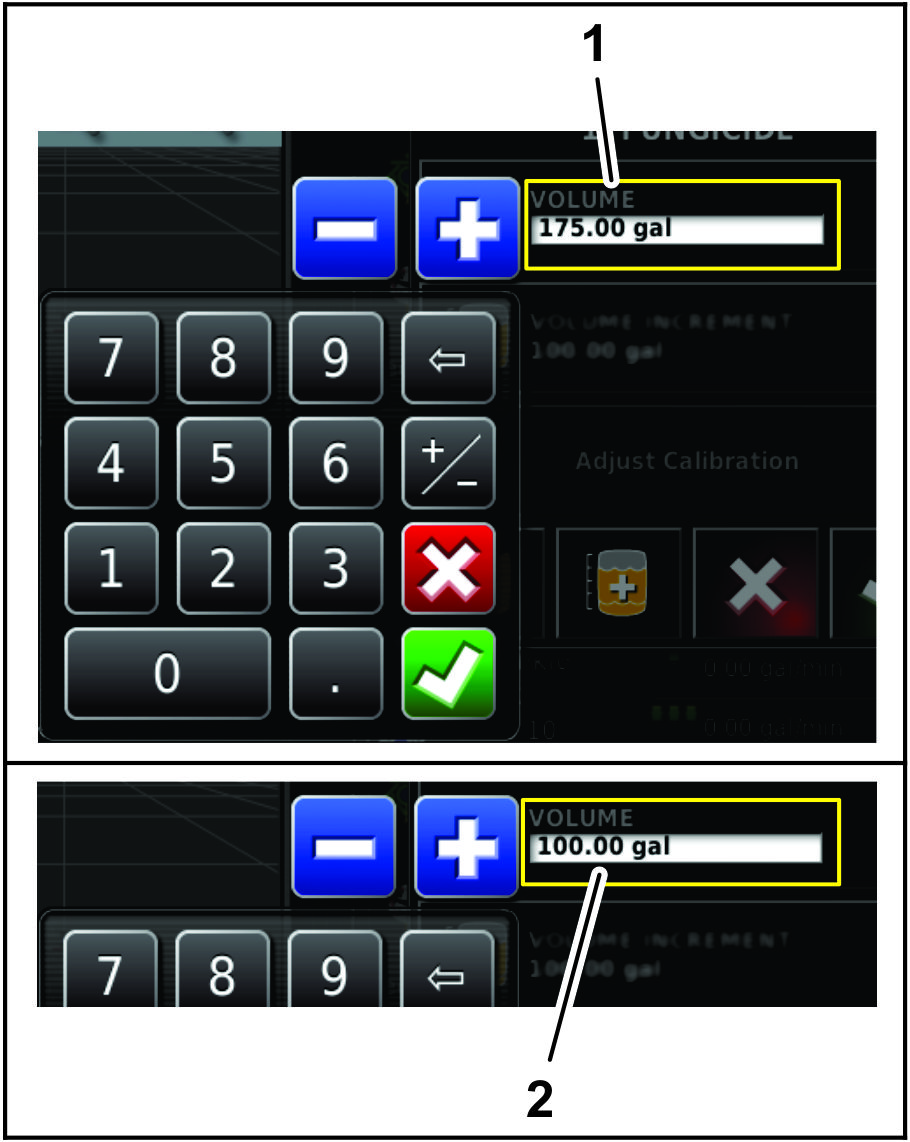

   3. Campo volumen de producto (ejemplo: 100,00 galones)
   4. Teclado numrico
   5. Icono de confirmacin

   • Si est introduciendo un volumen de producto final en el depsito (como agua y sustancias qumicas), introduzca el volumen total de producto que aadir al depsito, pulse el icono de confirmacin y pulse el icono de confirmacin en la ventana de llenado de depsito (Figure 37).

     Note: El volumen de agua y de producto es inferior o igual a la capacidad configurada del depsito.



     Figure 37

     1. Volumen del depsito del producto anterior
     2. Volumen del depsito del producto nuevo

   • Si est aadiendo sustancias qumicas al agua en incrementos, introduzca el volumen de agua en el depsito, pulse el icono de confirmacin y contine con el paso 4.

     Note: El volumen de agua y de producto es inferior o igual a la capacidad configurada del depsito.

4. Si est aadiendo sustancias qumicas al agua en incrementos, pulse el icono VOLUME INCREMENTS (Incrementos de volumen) (Figure 39).



   Figure 38

   1. Icono Volume increment (Incremento de volumen)
   2. Icono de reduccin de incremento
   3. Icono de aumento de incremento
   4. Nuevo valor de incremento de volumen

5. Utilice el teclado numrico de la pantalla para introducir el incremento del volumen de producto (como sustancias qumicas en el agua) que aadir al depsito y pulse el icono de confirmacin (Figure 39).

   Ejemplo: incrementos de 19 litros (5 galones), 114 litros (30 galones) o 208 litros (55 galones).

6. Si est aadiendo sustancias qumicas al agua en incrementos, aada el producto al depsito y pulse el icono de CANTIDAD DE INCREMENTO DE PRODUCTO (Figure 39).

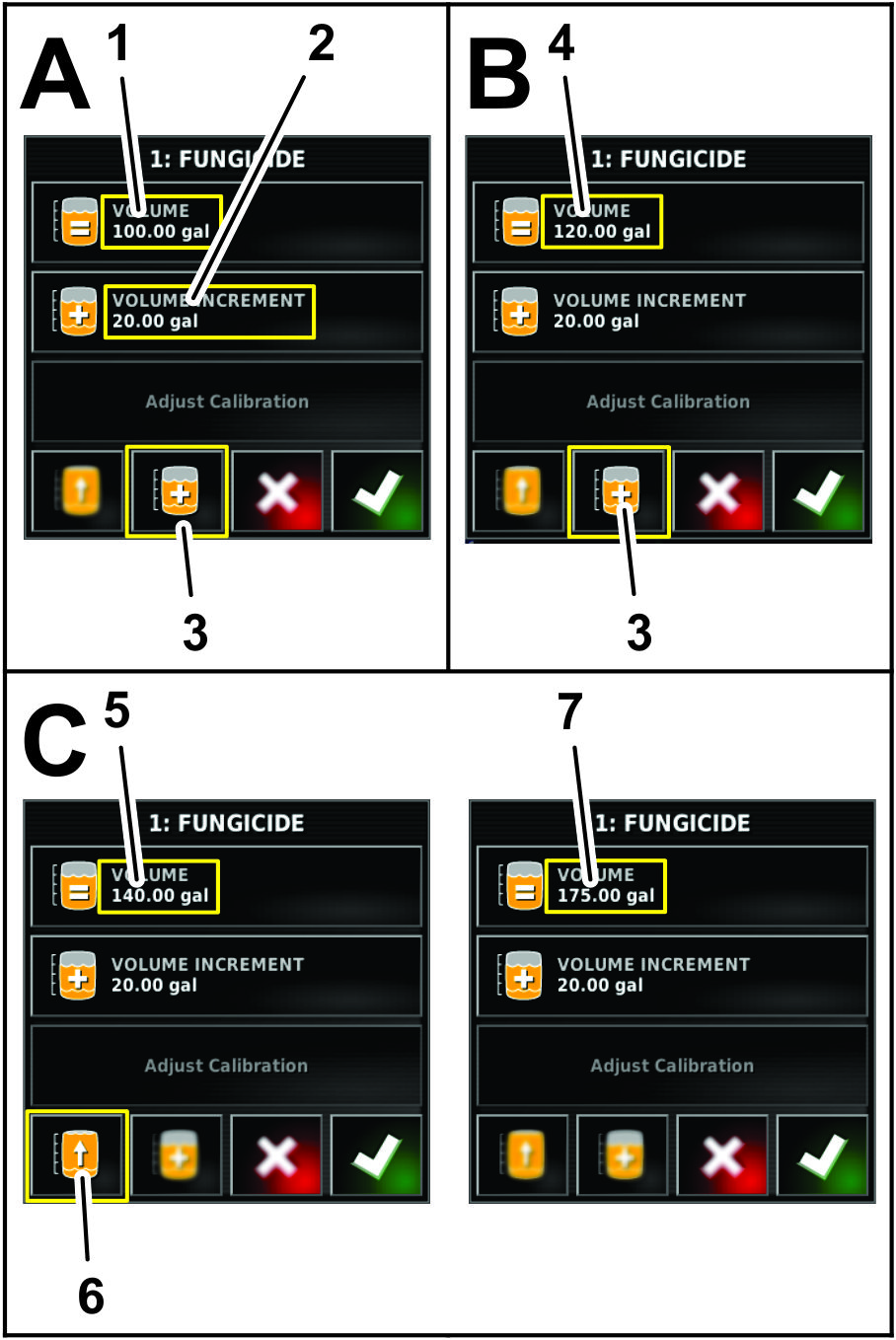

   Figure 39

   Aadido de producto en incrementos

   1. Volumen de agua en el depsito (ejemplo: 100,00 galones)

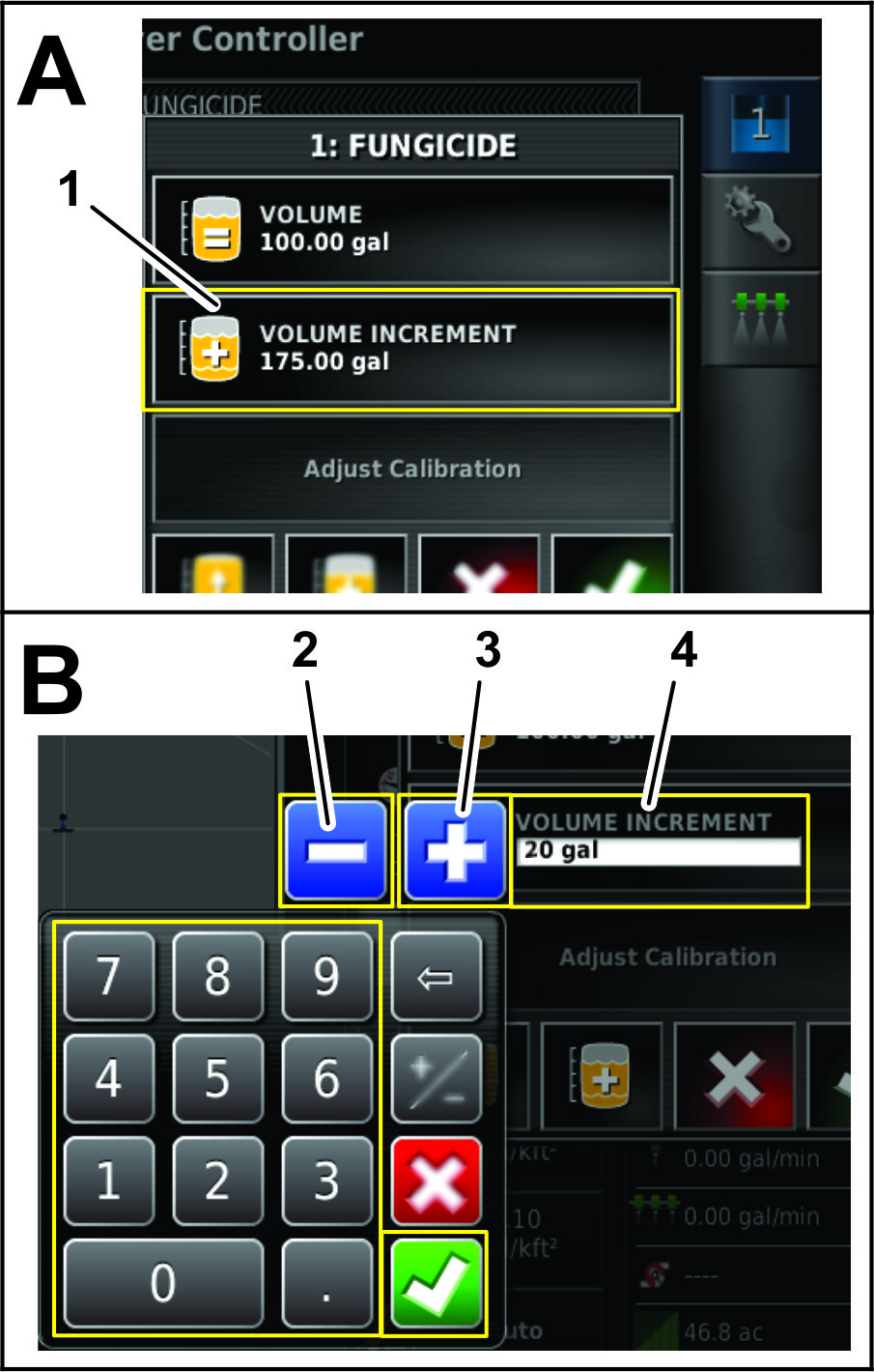

   2. Icono de cantidad de incremento del producto (ejemplo: 20,00 galones)
   3. Aumentar el volumen mediante el icono “Volume Increment” (Incremento de volumen)
   4. Volumen de agua en el depsito ms la cantidad de incremento del producto (ejemplo: 120,00 galones)
   5. 120,00 galones Volumen de agua y producto en el depsito ms una cantidad de incremento del producto (ejemplo: 140,00 galones)
   6. Icono de llenado del depsito hasta su capacidad
   7. Lleno (capacidad configurada del depsito – ejemplo: 175 galones)

7. Si est mezclando una combinacin de productos, repita el paso 6 cuanto sea necesario (Figure 39).

   Note: Si est llenando el depsito al mximo de su capacidad con un producto o agua, puede pulsar el icono de LLENADO DEL DEPSITO HASTA SU CAPACIDAD (Figure 39).

8. Pulse el icono de confirmacin y pulse el icono de confirmacin en la ventana de llenado del depsito.

1. Arranque la mquina y deje la llave en la posicin de MARCHA.

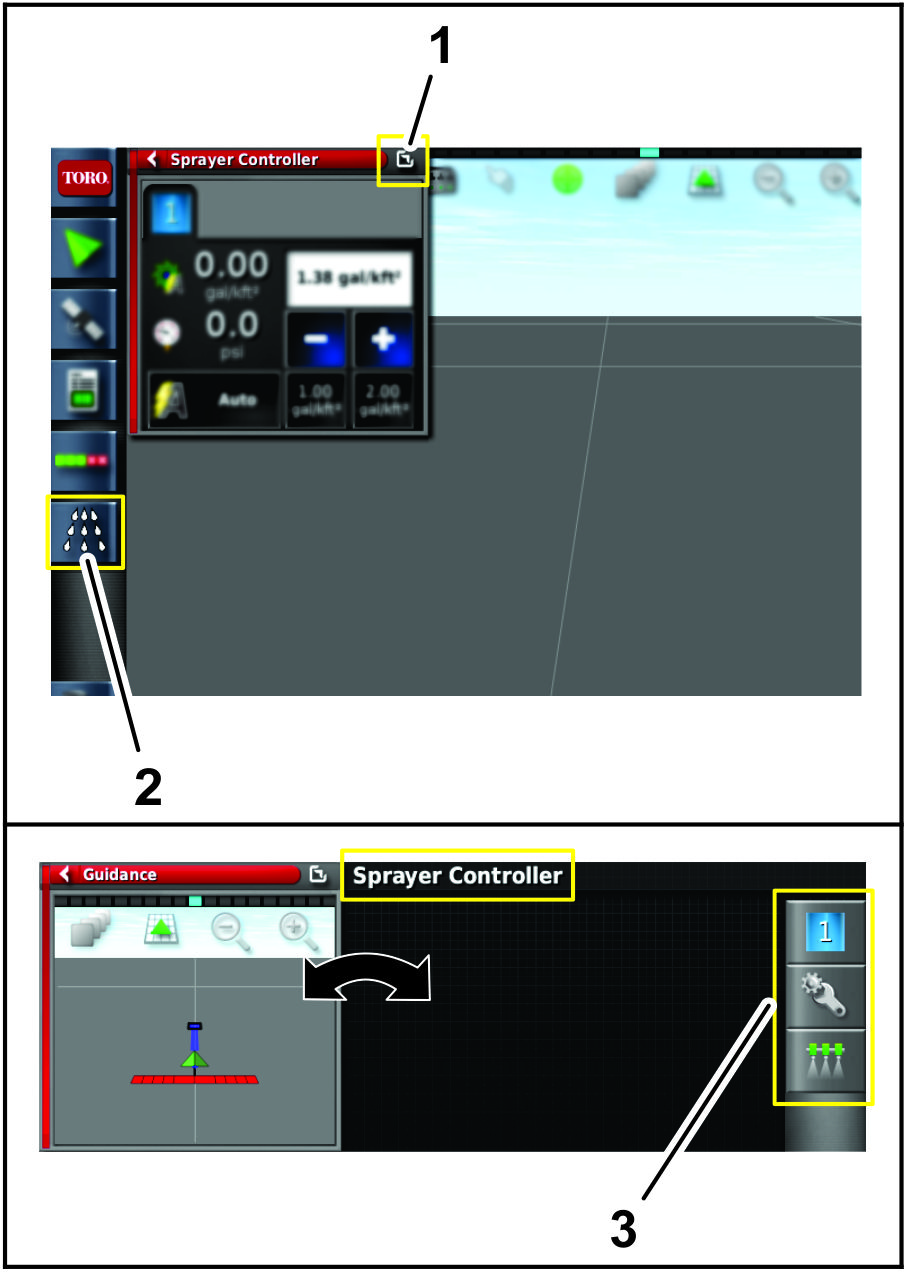

2. Abra el icono del controlador del fumigador (Figure 40).



   Figure 40

   1. Icono del controlador del fumigador

3. En la pantalla del controlador del fumigador, determine si est ajustada la aplicacin preajustada correcta.

4. Si el caudal no es correcto, cambie el caudal seleccionando los iconos de caudal preajustado, pulse los iconos Aumentar y Reducir para modificar el caudal de forma incremental, o seleccione el campo Caudal actual e introduzca el caudal de aplicacin con el teclado numrico (Figure 41 y Figure 42).

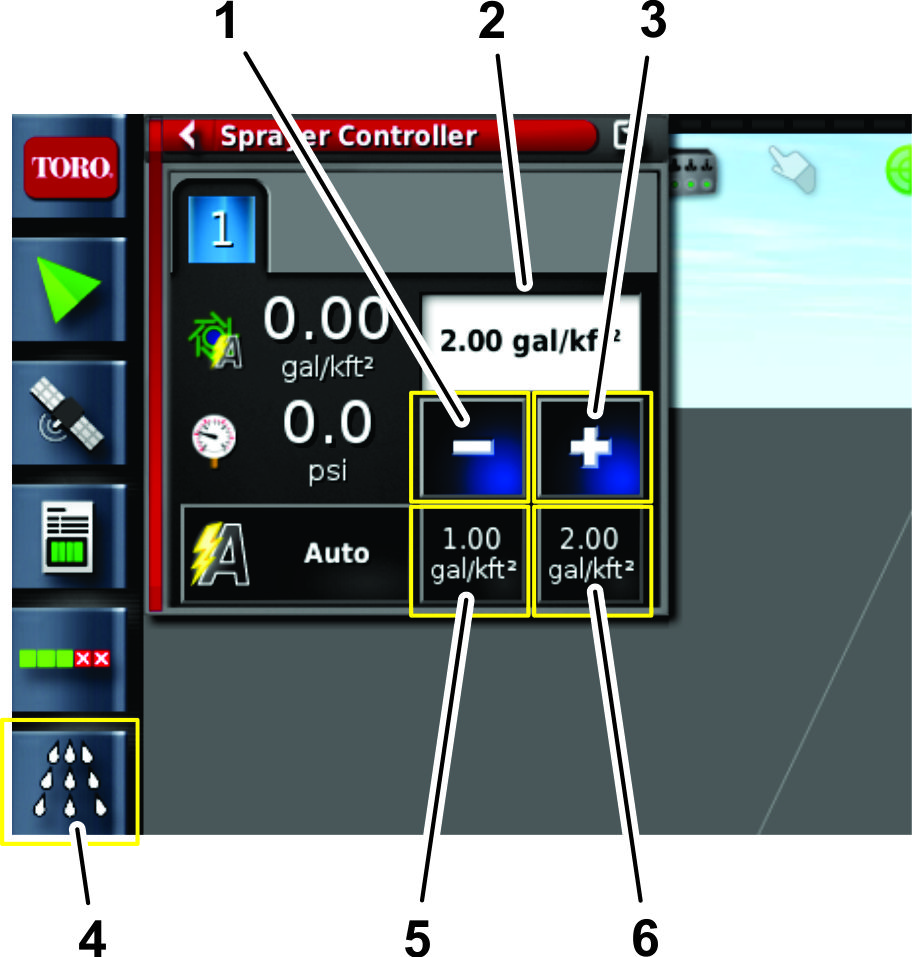

   Figure 41

   1. Campo de caudal actual
   2. Iconos de caudal preajustado
   3. Iconos Aumentar y Reducir
   4. Icono del controlador del fumigador

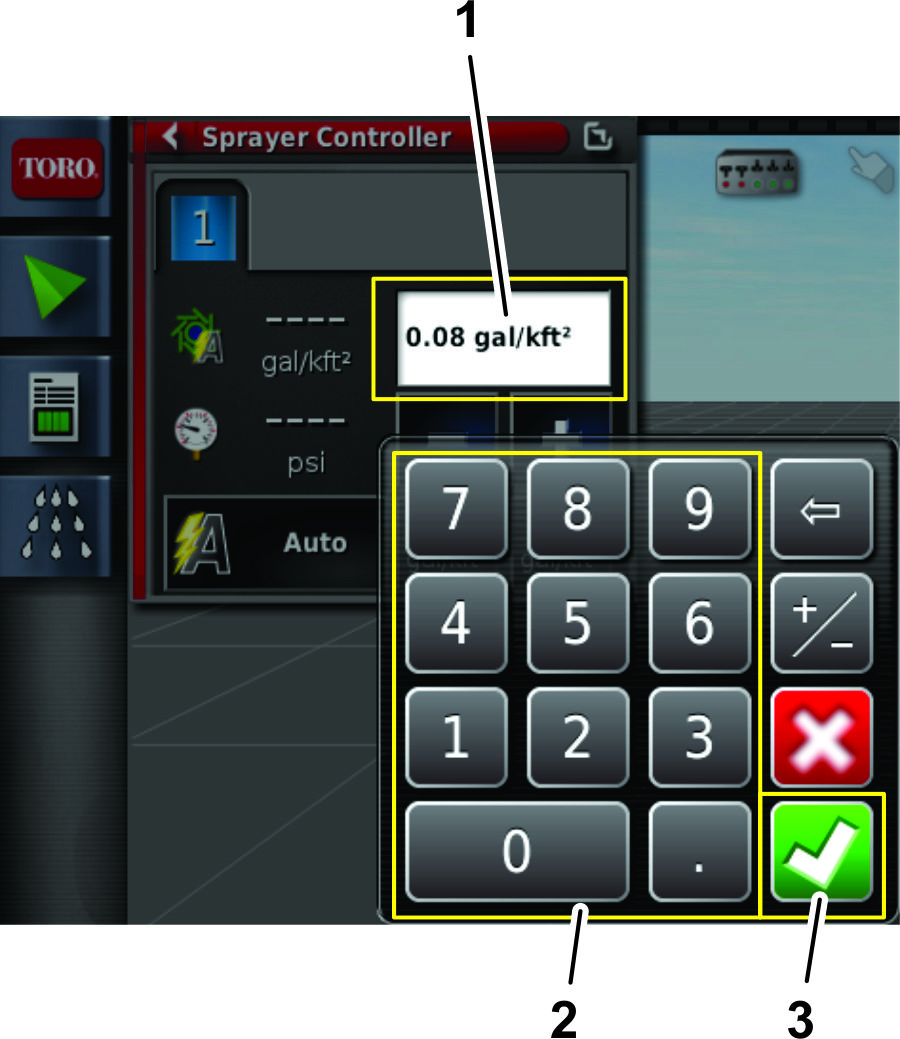

   Figure 42

   1. Campo de caudal actual
   2. Teclado numrico
   3. Icono de confirmacin

5. Pulse el icono de men de trabajo en la parte superior derecha de la pantalla (Figure 43).

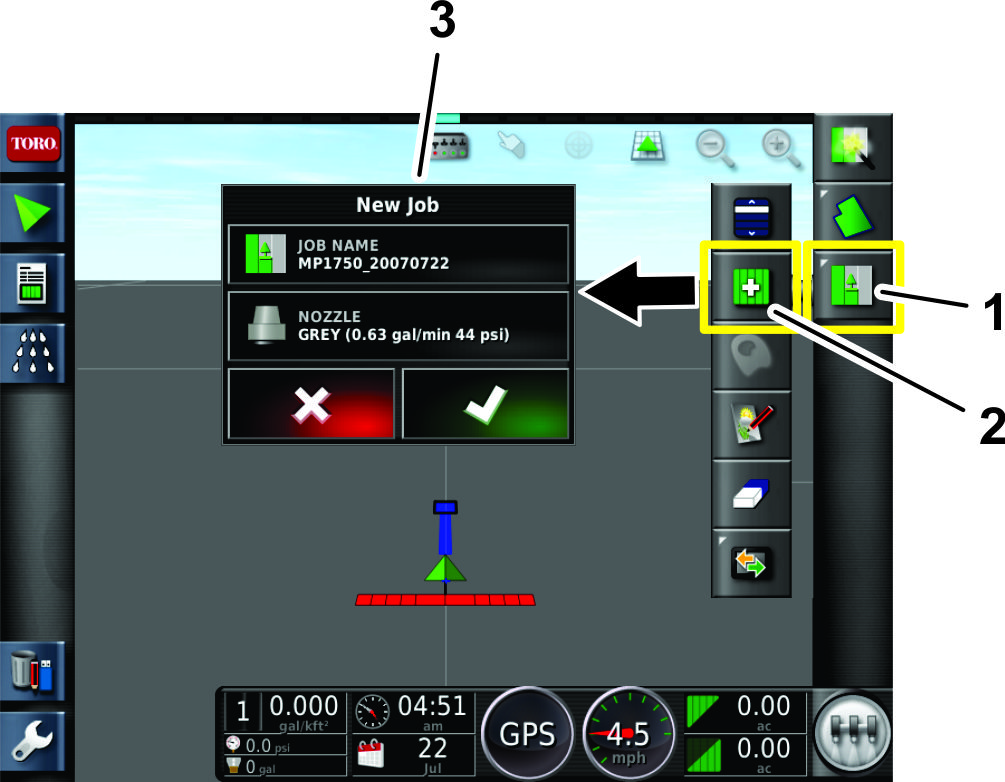

   Figure 43

   1. Icono del men de trabajos
   2. Introduzca un nombre nuevo, o utilice el indicador de hora predeterminado
   3. Men de nuevo trabajo

6. Introduzca un nombre de trabajo nuevo o deje el indicador de hora predeterminado (Figure 43).

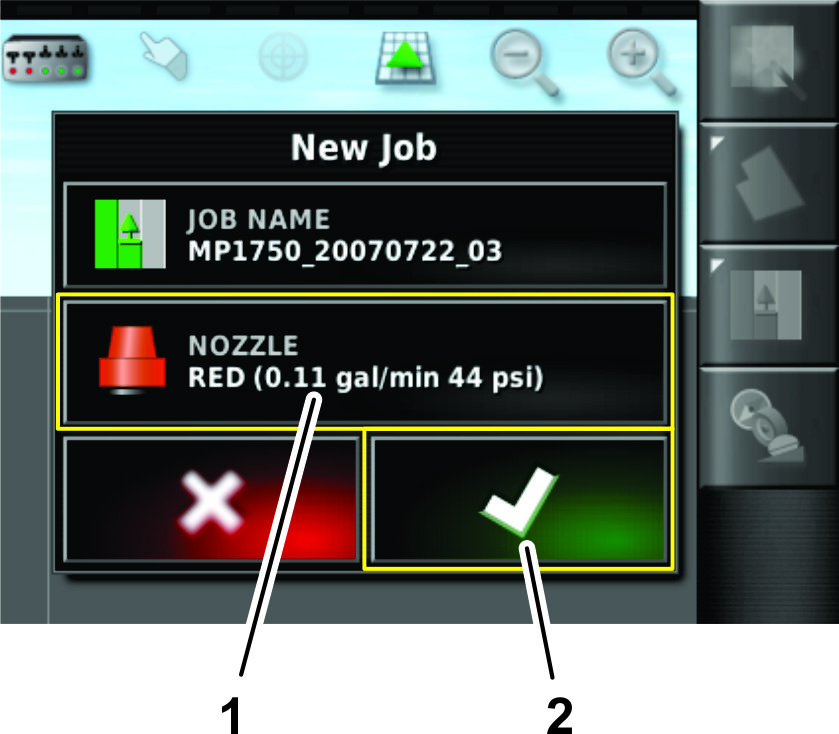

1. En el men New job (Nuevo trabajo), pulse el icono Nozzle (Boquilla) (Figure 44).



   Figure 44

   1. Icono Nozzle (Boquilla)
   2. Icono de confirmacin

2. En la lista desplegable, seleccione la boquilla para el caudal de aplicacin que va a fumigar.

   Note: Si la boquilla para el caudal de aplicacin que va a fumigar no aparece en la lista, aada la boquilla en la pantalla de configuracin de boquillas; consulte Creacin de una boquilla.

3. Pulse el icono de confirmacin (Figure 44).

1. Asegrese de que el depsito del fumigador est limpio.

2. Llene el depsito del fumigador con al menos 550 litros de agua limpia.

3. Asegrese de que las boquillas que va a probar estn en la posicin activa de fumigacin (hacia abajo).

4. Ponga el freno de estacionamiento y arranque el motor.

   Note: Deje que el motor y el sistema hidrulico se calienten durante 10 minutos.

1. Abra el icono del controlador del fumigador y haga clic en el icono de la esquina superior derecha (Figure 61).

2. Cambie el fumigador al modo manual.

3. Ponga todos los interruptores de seccin de fumigacin en la posicin de ACTIVADO.

4. Mueva el acelerador a la posicin de RPIDO.

5. Ponga el interruptor maestro en la posicin de ACTIVADO.

   Note: El interruptor de seccin maestro est situado en la consola de la mquina.

6. Active las secciones con el interruptor de seccin maestro.

7. Aumente o reduzca la velocidad de la bomba hasta la presin de fumigacin que desee.

8. Desactive las secciones con el interruptor de seccin maestro.

Note: Se necesitan 2 personas para realizar la prueba de captacin en este procedimiento.

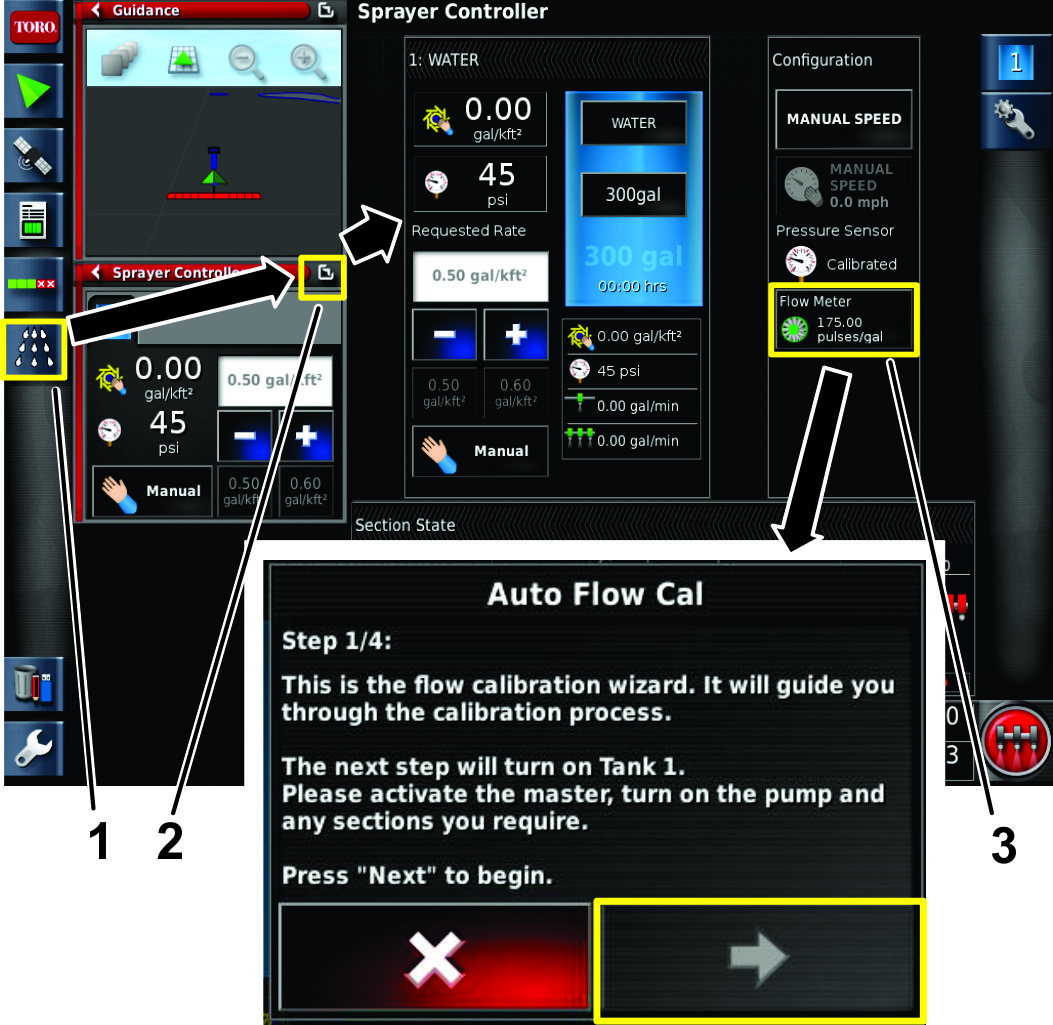

1. Abra el icono del controlador del fumigador y haga clic en el icono de despliegue en la esquina superior derecha (Figure 61).



   Figure 61

   1. Icono del controlador del fumigador
   2. Icono de despliegue
   3. Icono de Flow meter (Caudalmetro)

2. Ponga todos los interruptores de seccin de fumigacin en la posicin de ACTIVADO.

3. Mueva el acelerador a la posicin de RPIDO.

4. Ponga el interruptor maestro en la posicin de ACTIVADO.

5. Seleccione el icono de Flow meter (Caudalmetro) (Figure 61).

   Important: Asegrese de que el recipiente de captacin se encuentra bajo la boquilla antes de activar las secciones.

6. Coloque el recipiente de captacin bajo la boquilla antes de activar las secciones (Figure 62).



   Figure 62

7. Active las secciones con el interruptor de seccin maestro.

8. Realice la prueba de captacin al menos durante 15 segundos o ms en 1 de las boquillas (Figure 62).

   Note: La duracin de la prueba de captacin depende del tamao del recipiente, pero cuanto ms tiempo, mejor.

9. Apague el interruptor de seccin maestro, ponga el acelerador en la posicin de lento y apague la bomba de fumigacin.

10. Ponga el recipiente graduado en una superficie nivelada y observe el volumen de fluido (Figure 63).

    Important: Para leer el recipiente graduado, debe poner el recipiente sobre una superficie nivelada.

    Important: Al leer el recipiente graduado, lea el volumen de fluido del recipiente graduado en el punto ms bajo de la curva superficial del fluido.

    Important: Un pequeo error en la lectura del volumen de fluido del recipiente graduado tendr un impacto significativo en la precisin de la calibracin del fumigador.



    Figure 63

    1. Punto ms alto de la curva superficial del fluido (no mida aqu)
    2. Punto ms bajo de la curva superficial del fluido (mida aqu)
    3. Superficie nivelada

11. Utilizando la cantidad de fluido de la boquilla 1, multiplique dicha cantidad por el nmero de boquillas utilizadas para fumigar durante la prueba de captacin. A continuacin, convierta esa cantidad a litros o galones (128 fl oz equivale a 1 galn).

    Ejemplo: 44 fl oz X 12 boquillas = 528 fl oz / 128 fl oz = 4,125 galones

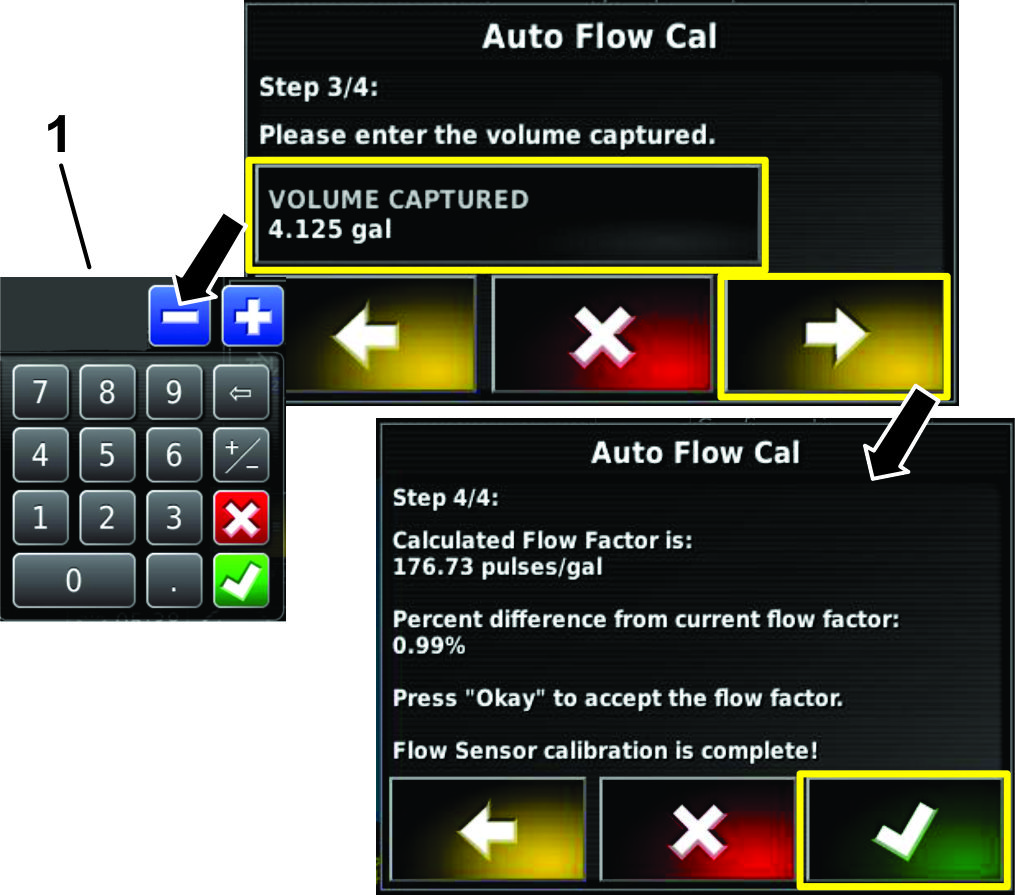

12. Introduzca la cantidad de fluido calculada con el teclado (Figure 64 y Figure 65).



    Figure 64

    1. Realice la prueba de captacin.
    2. Compruebe la cantidad de fluido.

13. Confirme el factor de clculo del flujo (Figure 65).



    Figure 65

    1. Teclado
