50 cm gressklipper med kverning / oppsamling bak / sideutslipp

Model No. 29645-Serial No. 315000001 and Up

Innledning

Denne gressklipperen av skyvemodell med roterende kniver er beregnet på bruk av private boligeiere eller profesjonelle, innleide operatører. Den er hovedsakelig beregnet på å klippe gress på godt vedlikeholdte plener på private eller kommersielle eiendommer. Den er ikke beregnet på å klippe kratt eller for jordbruksbruk.

Les denne håndboken nøye, slik at du lærer å bruke og vedlikeholde maskinen på riktig måte og unngår person- eller maskinskade. Det er ditt ansvar å bruke produktet på en riktig og sikker måte.

Du kan kontakte Toro direkte på www.Toro.com for informasjon om produkter og tilbehør, hjelp til å finne en forhandler eller for å registrere produktet ditt.

Hvis maskinen må repareres eller du trenger originale Toro-deler eller mer informasjon, kan du kontakte et autorisert forhandlerverksted eller Toros kundeserviceavdeling. Ha modell- og serienummer for hånden når du tar kontakt. Figur 1 identifiserer plasseringen av modell- og serienummeret på maskinen. Skriv inn numrene i de tomme feltene.

g024150

Figur 1

  1. Skilt med modell- og serienummer

Denne håndboken identifiserer mulige farer og identifiserer sikkerhetsbeskjeder gjennom sikkerhetsvarslingssymbolet (Figur 2), som varsler om en fare som kan føre til alvorlige skader eller dødsfall hvis man ikke overholder de anbefalte forholdsreglene.

g000502

Figur 2

  1. Sikkerhetsvarselssymbol

I tillegg brukes to ord for å utheve informasjon. Viktig gjør oppmerksom på spesiell mekanisk informasjon og Obs henviser til generell informasjon som det er verdt å huske på.

Dette produktet er i samsvar med alle relevante europeiske direktiver. Se eget samsvarserklæringsskjema for produktet for detaljert informasjon.

Nettomoment: Motorens brutto- eller nettomoment ble beregnet i laboratorium av motorprodusenten i overensstemmelse med Society of Automotive Engineers (SAE) J1940. Konfigurert til å overholde sikkerhets-, utslipps- og driftskrav, vil faktiske dreiemoment for motoren for gressklipper i denne klassen være betydelig lavere. Gå til www.Toro.com for å se spesifikasjonene for din gressklippermodell.

Sikkerhetsanordninger på maskinen skal ikke tukles med eller deaktiveres, og riktig drift må sjekkes regelmessig. Ikke prøv å justere eller tukle med motorhastighetskontrollen, da dette kan utgjøre en usikker driftstilstand, som kan føre til personskader.

Sikkerhet

Denne maskinen har blitt designet i henhold til EN ISO-standard 5395:2013.

Feilaktig bruk og vedlikehold av gressklippere kan føre til personskade. For å redusere muligheten for skader bør du følge disse sikkerhetsinstruksjonene.

For å sikre maksimum sikkerhet, og for å bli kjent med produktet, er det viktig at du og eventuelt andre som skal bruke gressklipperen leser og forstår innholdet i denne manualen før motoren startes. Vær spesielt oppmerksom på sikkerhetsadvarselssymbolet (Figur 2), som betyr Forsiktig, Advarsel eller Fare – ”instruksjoner for personlig sikkerhet”. Les og forstå sikkerhetsinstruksjonen. Hvis ikke disse instruksjonene tas hensyn til, kan dette føre til at noen blir alvorlig skadet.

Sikkerhet ved bruk av gressklipper

Denne maskinen kan amputere hender og føtter og slynge gjenstander opp i luften. Dersom man ikke følger sikkerhetsinstruksjoner, kan dette føre til alvorlige skader eller dødsulykker.

Opplæring

  • Les grundig gjennom bruksanvisningen. Gjør deg kjent med kontrollene og hvordan utstyret skal brukes.

  • Aldri la barn eller personer som ikke har lest disse instruksjonene bruke maskinen. Undersøk evt. aldersgrense for bruk av dette utstyret.

  • Husk at føreren eller brukeren har ansvaret hvis andre personer eller deres eiendom utsettes for ulykker eller farer.

  • Forstå alle forklaringer for piktogrammer som er brukt på maskinen eller instruksjonene.

Bensin

ADVARSEL – bensin er meget brannfarlig. Ta følgende forholdsregler:

  • Drivstoff må lagres på kanner som er spesiallaget for dette formålet.

  • Bare fyll bensin utendørs, og ikke røyk mens du fyller.

  • Fyll på drivstoff før du starter motoren. Ta aldri lokket av drivstofftanken eller fyll bensin mens motoren går eller er varm.

  • Hvis du søler bensin, må du ikke prøve å starte motoren. Flytt maskinen bort fra området hvor du sølte drivstoffet, og unngå alt som kan antennes til all bensindamp er forsvunnet.

  • Sett lokket godt på alle drivstofftanker og -kanner.

Forberedelser

  • Når du klipper, må du alltid ha på deg kraftig, sklisikkert fottøy og langbukser. Bruk ikke maskinen uten sko eller med åpne sandaler.

  • Foreta en grundig inspeksjon der maskinen skal brukes og fjern alle steiner, pinner, wire, bein og andre gjenstander.

  • Foreta alltid en visuell inspeksjon før bruk for å kontrollere at alle vern og sikkerhetsanordninger, som avledere og/eller gressoppsamlere, er på plass og fungerer korrekt.

  • Før bruk må du alltid sjekke at knivene, knivboltene og klippeenheten er i orden, og fri for skader og slitasje. Skadde eller slitte kniver og bolter må skiftes ut i sett for å opprettholde balansen.

Starte

  • Ikke vipp maskinen når du starter motoren, med mindre den må vippes for å starte. I dette tilfellet må ikke gressklipperen vippes mer enn absolutt nødvendig og løft kun den delen som er vendt bort fra operatøren.

  • Start motoren forsiktig i henhold til instruksjonene og med føttene godt unna kniven(e) og ikke foran utslippssjakten.

Bruk

  • Ikke bruk maskinen når du er syk, trett eller påvirket av alkohol eller andre rusmidler.

  • Du må aldri klippe hvis andre personer, spesielt barn, eller dyr befinner seg i nærheten.

  • Gressklipperen må bare brukes i dagslys eller der det er god kunstig belysning.

  • Vær oppmerksom på hull i bakken og andre skjulte farer i terrenget.

  • Hold hender og føtter borte fra roterende deler. Hold deg unna åpningen på utløpssjakten til enhver tid.

  • Løft eller bær aldri en gressklipper mens motoren er i gang.

  • Vær svært forsiktig når du rygger eller trekker gressklipperen mot deg.

  • Gå, ikke løp.

  • Skråninger:

    • Klipp ikke i overdrevent bratte skråninger.

    • Vær ytterst forsiktig i skråninger.

    • Klipp på tvers av skråninger, aldri opp og ned, og vær ytterst forsiktig når du forandrer retning i skråninger.

    • Vær alltid sikker på hvor du setter føttene i skråninger.

  • Reduser hastigheten i skråninger og skarpe svinger for å unngå at maskinen velter eller at du mister kontrollen over den.

  • Stopp kniven hvis maskinen må vippes for transportering når du krysser andre overflater enn gress, og når du transporterer maskinen til og fra området som skal klippes.

  • Motoren må ikke brukes på et lukket sted der giftig kullos og andre eksosgasser kan samle seg.

  • Stopp motoren

    • når du forlater maskinen

    • før du fyller drivstoff

    • før du tar av gressoppsamleren

    • før du justerer høyden, hvis ikke justeringene kan gjøres fra førerplassen.

  • Stans motoren og koble fra tennpluggledningen:

    • før du fjerner blokkeringer eller rensker utslippssjakten

    • før du sjekker, rengjør eller utfører arbeid på maskinen

    • når du har truffet en gjenstand, undersøk om maskinen ble skadet, og reparer den før du starter og bruker utstyret igjen

    • hvis maskinen vibrerer unormalt mye (Den bør da undersøkes øyeblikkelig.)

  • Lynnedslag kan forårsake alvorlige skader eller dødsfall. Hvis du ser/hører at lyn og tordenvær nærmer seg der du er, må du ikke bruke maskinen. Søk tilflukt!

  • Se opp for trafikk når du krysser eller er i nærheten av veier.

Vedlikehold og oppbevaring

  • Sørg for at alle mutre, bolter og skruer er godt tilstrammet, for å være sikker på at utstyret er trygt å bruke.

  • Maskinen må ikke trykkvaskes.

  • Utstyr med bensin på tanken må aldri oppbevares innendørs, dersom det er mulighet for at bensindamp kan komme i kontakt med åpne flammer eller gnister.

  • La motoren bli kald før maskinen settes på et lukket sted.

  • Unngå brannfare ved å holde motoren, lyddemperen, batterirommet og området der bensin oppbevares, fritt for gress, løv og for mye fett.

  • Kontroller gressoppsamlingskomponentene og utslippsvernet regelmessig, og skift dem ut med produsentens anbefalte deler når det er nødvendig.

  • Skift alltid ut deler med skader eller slitasje for sikkerhets skyld.

  • Skift ut defekte lyddempere.

  • Hvis du må tømme drivstofftanken, skal dette gjøres utendørs.

  • Innstillingen av motorregulatoren må ikke forandres og motoren må ikke ruses. Hvis motoren går med for høyt turtall, øker faren for at det skjer en ulykke.

  • Vær forsiktig når du justerer maskinen, slik at du unngår å klemme fingre mellom bevegelige kniver og faste deler.

  • For best mulig ytelse og sikkerhet bør du bare kjøpe ekte Toro-reservedeler og -tilbehør. Bruk ikke uoriginale deler og tilbehør, da disse kan utgjøre en sikkerhetsfare.

Transport

  • Vær forsiktig når du lesser eller avlesser maskinen på eller av en lastebil.

  • Bruk en bred rampe når du laster maskinen på en tilhenger eller lastebil.

  • Fest maskinen godt med stropper, kjetting, kabel eller tau. Både de fremre og bakre stroppene må ledes nedover og utover fra maskinen.

Lydtrykk

Denne enheten har et lydtrykknivå på 88 dBA ved operatørens øre, med en usikkerhetsverdi (K) på 1 dBA.

Lydtrykknivået ble fastsatt iht. prosedyrene som er beskrevet i EN ISO 5395:2013.

Lydstyrke

Denne enheten har et garantert lydstyrkenivå på 98 dBA, med en usikkerhetsverdi (K) på 1 dBA.

Lydstyrkenivået ble fastsatt iht. prosedyrene som er beskrevet i EN 11094.

Forsiktig

Langvarig eksponering for støy ved betjening av maskinen, kan føre til svekket hørsel.

Bruk egnet hørselsvern når du betjener maskinen i lengre perioder.

Hånd-arm-vibrasjon

Målt vibrasjonsnivå for høyre hånd = 1,8 m/s2

Målt vibrasjonsnivå for venstre hånd = 2,5 m/s2

Usikkerhetsverdi (K) = 1,2 m/s2

Målte verdier ble fastsatt iht. prosedyrene som er beskrevet i EN ISO 5395:2013.

Forsiktig

Langvarig eksponering for vibrasjoner ved betjening av maskinen, kan føre til nummenhet i hender og håndledd.

Bruk hansker som demper vibrasjonen når du betjener maskinen i lengre perioder.

Sikkerhets- og instruksjonsmerker

Important: Sikkerhets- og instruksjonsmerker er plassert nær områder som utgjør en mulig fare. Skift ut skadde merker.

decaloemmarkt

Produsentens merke

  1. Angir om kniven er identifisert som en del fra den originale maskinprodusentens.
decal112-8760

112-8760

  1. Fare for at gjenstander slynges gjennom luften – hold trygg avstand fra maskinen.
  2. Fare for å kutte hender og føtter – hold trygg avstand fra bevegelige deler.
decal117-4143

117-4143

  1. Advarsel – les Brukerhåndboken.
  2. Fare for at gjenstander slynges gjennom luften – hold trygg avstand fra maskinen.
  3. Fare for kutting/lemlesting av hender og føtter, gressklipperkniv – koble fra tennpluggkabelen og les instruksjonene før du utfører service eller vedlikehold.
  4. Fare for å kutte/lemleste hender og føtter, gressklipperkniv – hold trygg avstand fra bevegelige deler og hold alle skydd og vern på plass.
  5. Fare for å kutte/lemleste hender og føtter, gressklipperkniv – kun på tvers i skråninger, ikke opp og ned, stopp gressklipperen og motoren, plukk opp risk før bruk, se bak og ned ved rygging.

Montering

Important: Fjern og kast plasten som beskytter motoren.

Feste håndtaket

Advarsel

Hvis man folder sammen eller ut håndtaket på feil måte, kan dette føre til skade på ledningene, noe som igjen kan utgjøre en usikker driftstilstand.

  • Pass på at du ikke skader ledningene når du folder sammen eller ut håndtaket.

  • Hvis en ledning blir skadet kontakter du et autorisert forhandlerverksted.

  1. Fjern knottene på håndtaket fra maskinhuset (Figur 3).

    Important: Før kablene på utsiden av håndtaket når du monterer håndtaket.

    g024151

    Figur 3

    1. Håndtaksknotter
    2. Øvre håndtaksknott

  2. Innrett hullene i endene av håndtaket med de i maskinhuset, og skru håndtaksknottene løst inn igjen.

  3. Flytt håndtaket til driftsstillingen (Figur 3) og stram de to håndtaksknottene så stramt du kan.

  4. Løsne knotten for øvre håndtak, flytt det øvre håndtaket til driftsstillingen (Figur 3) og stram knotten for det øvre håndtaket.

Montere tilbakespolingsstartersnoren i snorføreren

Important: Monter tilbakespolingsstartersnoren i snorføreren for å starte motoren sikkert og på en enkelt måte hver gang du bruker maskinen.

Hold knivkontrollbøylen til det øvre håndtaket, og trekk tilbakespolingsstartersnoren gjennom snorføreren på håndtaket (Figur 4).

g024155

Figur 4

  1. Tilbakespolingsstartersnor
  2. Snorfører

Fylle olje på motoren

Important: Maskinen leveres ikke med olje i motoren. Før du starter motoren, fyll olje på motoren.

  1. Flytt maskinen til en jevn flate.

  2. Fjern peilestaven (Figur 5), og hell olje i oljepåfyllingrøret til veivhuset er 3/4 fullt.

    Note: Maks. påfyll: 0,47 l, type: 10W-30 eller SAE 30 rensende olje med API-serviceklassifisering SJ eller høyere.

    g024156

    Figur 5

    1. Peilestav
    2. Oljepåfyllingsrør

  3. Tørk av enden på peilestaven med en ren fille.

  4. Før peilestaven inn i oljepåfyllingsrøret.

  5. Ta ut peilestaven, og kontroller oljenivået på peilestaven (Figur 5).

    • Hvis oljenivået er under Add-merket, fyll langsomt på litt olje i oljepåfyllingsrøret. Vent i tre minutter og gjenta trinn 3 til 5 til oljenivået er ved merket Full på peilestaven.

    • Hvis oljenivået er over merket Full, tapper du av overskytende olje helt til oljenivået er ved merket Full på peilestaven. Se Skifte motorolje for informasjon om hvordan du fyller på olje i veivhuset.

      Important: Hvis oljenivået i veivhuset er for lavt eller for høyt, og du kjører motoren, kan dette føre til skade på motoren.

  6. Sett peilestaven ordentlig på plass.

    Important: Skift motorolje etter de fem første driftstimene, deretter én gang i året. Se Skifte motorolje.

Montere gressposen

  1. Plasser posen over rammen som vist i Figur 6.

    g027257

    Figur 6

    1. Håndtak
    2. Ramme
    3. Gresspose

    Note: Ikke plasser posen over håndtaket (Figur 6).

  2. Hekt bunnen på posen fast til rammebunnen (Figur 7).

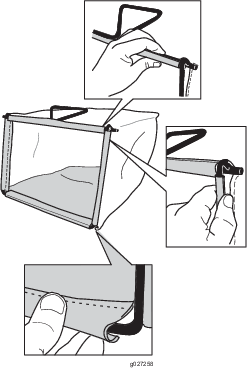

    g027258

    Figur 7

  3. Hekt topp- og sidekantene av posen fast til henholdsvis toppen og sidene av rammen (Figur 7).

Oversikt over produktet

g024157

Figur 8

  1. Øvre håndtak
  2. Tilbakespolingsstarterhåndtak
  3. Gresspose
  4. Oljelokk/peilestav (ikke vist)
  5. Klippehøydespak (4)
  6. Knivkontrollbøyle
  7. Drivstofftanklokk
  8. Luftfilter
  9. Sideutslippssjakt
  10. Tennplugg
ModellVektLengdeBreddeHøyde
2964530 kg150 cm54 cm117 cm

Bruk

Tilbehør/tilleggsutstyr

Et utvalg av Toro-godkjent tilbehør som kan brukes sammen med maskinen for å forbedre og utvide dens funksjoner er tilgjengelig. Ta kontakt med din autoriserte serviceforhandler, eller gå til www.Toro.com for å få en liste over godkjent tilbehør og utstyr.

Fylle drivstofftanken

Fare

Drivstoff er meget brannfarlig og eksplosivt. Brann eller eksplosjon forårsaket av drivstoff kan påføre deg og andre brannskader.

  • Når du fyller tanken, må drivstoffkannen og/eller maskinen være plassert direkte på bakken og ikke i et kjøretøy eller på en gjenstand, for å hindre at statisk elektrisitet antenner drivstoffet.

  • Fyll opp drivstofftanken utendørs når motoren er nedkjølt. Tørk opp søl.

  • Håndter ikke drivstoff når du røyker eller er i nærheten av åpen ild eller gnister.

  • Oppbevar drivstoff i en godkjent kanne, og utenfor barns rekkevidde.

  • For best resultat, bruk kun ren, fersk (mindre enn 30 dager gammel) og blyfri bensin med oktankvalitet på 87 eller høyere (vurderingsmetode (R+M)/2)).

  • Oksidert drivstoff med opptil 10 % etanol eller 15 % MTBE i volum er godkjent.

  • Etanol: Bensin med opptil 10 % etanol (alkoholbensin) eller 15 % MTBE (metyltertiærbutyleter) i volum er akseptabelt. Etanol og MTBE er ikke det samme. Bensin med 15 % etanol (E15) i volum er ikke godkjent for bruk. Ikke bruk bensin som inneholder mer enn 10 % etanol i volum, som f.eks. E15 (inneholder 15 % etanol), E20 (inneholder 20 % etanol) eller E85 (inneholder opptil 85 % etanol). Bruk av bensin som ikke er godkjent kan forårsake problemer og/eller motorskade som kanskje ikke dekkes av garanti.

  • Ikke bruk bensin som inneholder metanol.

  • Ikke oppbevar drivstoff i drivstofftanken eller i drivstoffbeholdere over vinteren, med mindre du bruker drivstoffstabilisator.

  • Ikke bland olje i bensinen.

Important: For å redusere oppstartsproblemer, ha drivstoffstabilisator i drivstoffet hele sesongen, og bland det med drivstoff som er mindre enn 30 dager gammel.

g027531

Figur 9

Kontrollere motoroljenivået

VedlikeholdsintervallVedlikeholdsprosedyre
For hver bruk eller daglig
  • Kontrollere motoroljenivået.
    		•

    Maks. påfyll: 0,55 l, type: SAE 30 eller SAE 10W-30 rensende olje med API-serviceklassifisering SF, SG, SH, SJ, SL eller høyere.

    1. Flytt maskinen til en jevn flate.

    2. Fjern peilestaven (Figur 10).

      g024156

      Figur 10

      1. Peilestav
      2. Oljepåfyllingsrør

    3. Tørk av enden på peilestaven med en ren fille.

    4. Sett peilestaven inn i oljepåfyllingsrøret, men ikke skru den inn.

    5. Ta ut peilestaven, og kontroller oljenivået. Se Figur 10.

      • Hvis oljenivået er for lavt, fyll langsomt på litt olje i oljepåfyllingsrøret, og gjenta så trinn 3 til og med 5 til oljenivået på peilestaven er korrekt.

      • Hvis oljenivået er for høyt, tapp overskytende olje til oljenivået på peilestaven er korrekt. Se Skifte motorolje for informasjon om hvordan du fyller på olje i veivhuset.

        Important: Hvis oljenivået i veivhuset er for lavt eller for høyt, og du kjører motoren, kan dette føre til skade på motoren.

    6. Sett peilestaven ordentlig på plass.

    Justere klippehøyden

    Advarsel

    Når du justerer klippehøyden kan du komme i kontakt med kniv i bevegelse, noe som kan forårsake alvorlig personskade.

    • Stopp motoren, og vent til alle bevegelige deler har stoppet.

    • Ikke plasser fingrene under huset når du justere klippehøyden.

    Forsiktig

    Hvis motoren er varm, vil lyddemperen være varm og kan forårsake alvorlige brannsår. Ikke berør den varme lyddemperen.

    Juster klippehøyden som ønsket. Still forhjulene og bakhjulene til samme høyde.

    Note: For å heve maskinen eller senke maskinen flytter du klippehøydespakene som vist i Figur 11.

    g024176

    Figur 11

    1. Hev maskinen
    2. Senk maskinen

    Note: Klippehøydeinnstillingene er 25 mm, 38 mm, 51 mm, 64 mm, 76 mm, 89 mm og 102 mm.

    Starte motoren

    Hold knivkontrollbøylen mot det øvre håndtaket (Figur 12) og trekk i tilbakespolingsstarteren.

    g024177

    Figur 12

    Note: Hvis maskinen ikke starter, ta kontakt med et autorisert forhandlerverksted.

    Stoppe motoren

    VedlikeholdsintervallVedlikeholdsprosedyre
    For hver bruk eller daglig
  • Kontroller at motoren stopper innen tre sekunder etter at du slipper knivkontrollbøylen.
    		•

    Slipp knivkontrollstangen for å stoppe motoren (Figur 13).

    Important: Når du slipper knivkontrollbøylen skal både motoren og kniven stanse innen tre sekunder. Hvis de ikke stopper som de skal, skal du umiddelbart slutte å bruke maskinen. Kontakt en autorisert serviceforhandler.

    g024178

    Figur 13

    Kverne klippet gress

    Maskinen leveres klar til å kverne gress- og løvrester tilbake i plenen.

    Hvis gressposen er på maskinen, skal den fjernes før du kverner gress- og løvrester. Se Fjerne gressposen.

    Samle opp gresset

    Bruk gressposen når du vil samle opp gress- og løvrester fra plenen.

    Advarsel

    Hvis gressposen er slitt kan småsteiner eller liknende gjenstander kastes mot deg eller andre i nærheten, og føre til alvorlige personskader eller en dødsulykke.

    Kontroller gressposen ofte. Skift den ut med en ny Toro-reservepose, hvis den er skadet.

    Advarsel

    Kniven er skarp, kontakt med kniven kan føre til personskader.

    Før du forlater førersetet, må du stanse motoren og vente til alle bevegelige deler står stille.

    Montere gressposen

    1. Løft opp gressavlederen (Figur 14).

      g024183

      Figur 14

      1. Bakre avleder
      2. Hakk i håndtaksbraketten (2)
      3. Stangende (2)
      4. Gresspose

    2. Sett stangendene til gressposen inn i hakkene på håndtaksbrakettene (Figur 14).

    3. La den bakre avlederen hvile på posen.

    Fjerne gressposen

    1. Løft opp gressavlederen (Figur 14).

    2. Løft gressposehåndtaket ut fra hakkene på håndtaksbrakettene og fjern posen fra maskinen.

    3. Lukk den bakre gressavlederen.

    Sideutslipp av gress- og løvrester

    Montere sideutslippssjakten

    1. Løft opp gressavlederen (Figur 15).

      g024182

      Figur 15

      1. Bakre avleder
      2. Hakk i håndtaksbraketten (2)
      3. Stangende (2)
      4. Sideutslippssjakt

      Note: Hvis gressposen er på maskinen, fjern den. Se Fjerne gressposen.

    2. Sett stangendene til sideutslippssjakten inn i hakkene på håndtaksbrakettene (Figur 15).

    3. La den bakre avlederen hvile på sjakten.

    Fjerne sideutslippssjakten

    1. Løft opp gressavlederen (Figur 15).

    2. Løft sideutslippssjakten ut fra hakkene på håndtaksbrakettene og fjern sjakten fra maskinen.

    3. Lukk den bakre gressavlederen.

    Brukstips

    Generelle klippetips

    • Fjern pinner, steiner, ståltråd, grener og andre gjenstander som kniven kan treffe fra området.

    • La ikke kniven treffe harde gjenstander. Klipp aldri over en gjenstand med overlegg.

    • Hvis maskinen treffer en gjenstand eller starter å vibrere, stans motoren øyeblikkelig, koble kabelen fra tennpluggen og undersøk maskinen for skade.

    • For best mulig resultat kan du montere en ny kniv før klippesesongen begynner.

    • Skift ut kniven med en original Toro-kniv når det er nødvendig.

    Klippe gress

    • Klipp kun av ca. en tredjedel av gresstrået av gangen. Ikke klipp lavere enn innstillingen på 51 mm med mindre gresset er glissent eller det er sent på høsten og gresset vokser saktere. Se Justere klippehøyden.

    • Når du klipper gress som er mer enn 15 cm høyt, klippe først på den høyeste klippehøydeinnstillingen og ved lavere hastighet, og klipp så en gang til på en lavere innstilling for å oppnå best mulig utseende på gressplenen. Hvis gresset er for langt kan maskinen bli tettet og motoren stanse.

    • Klipp kun tørt gress og løv. Vått gress og løv har en tendens til å klumpe seg på bakken og kan føre til at maskinen tilstoppes eller at motoren stanser.

      Advarsel

      Vått gress eller løv kan føre til alvorlig personskade, hvis du mister fotfestet og kommer i kontakt med kniven. Bruk kun gressklipperen under tørre forhold.

    • Veksle klipperetningen. På denne måten spres gress- og løvrestene jevnere på plenen.

    • Hvis den ferdig klipte gressplenen ikke ser bra ut, kan du prøve én gang til og gjøre følgende:

      • Skift ut kniven eller bryn den.

      • Gå saktere mens du klipper.

      • Hev klippehøydeinnstillingen på maskinen.

      • Klipp gresset oftere.

      • Overlapp skårganger i stedet for å klippe en hel skårgang hver gang.

      • Sett klippehøyden på forhjulene ett hakk lavere enn på bakhjulene. Still f.eks. forhjulene til 57 mm og bakhjulene til 70 mm.

    Klippe løv

    • Når du har klippet plenen, kontroller at halvparten av gresset vises gjennom lavet med klippet løv. Det kan være nødvendig å gå over løvet mer enn én gang.

    • Hvis det er mer enn 13 cm med løv på plenen, still klippehøyden på forhjulene ett eller to hakk høyere enn klippehøyden på bakhjulene.

    • Reduser klippehastigheten hvis maskinen ikke klipper løvene fint nok.

    Vedlikehold

    Note: Angi hva som er høyre og venstre side på maskinen ved å stå i normal arbeidsstilling.

    Anbefalt vedlikeholdsplan

    VedlikeholdsintervallVedlikeholdsprosedyre
    Etter de 5 første timene
  • Skift motoroljen.
    		•
    For hver bruk eller daglig
  • Kontrollere motoroljenivået.
  • Kontroller at motoren stopper innen tre sekunder etter at du slipper knivkontrollbøylen.
    		•
    Etter hver bruk
  • Fjern gressrester og smuss fra undersiden av maskinen.
    		•
    Hver 25. driftstime
  • Skift ut luftrenserfilterelementet (oftere ved bruk av maskinen i støvfylte eller skitne forhold).
    		•
    Hver 100. driftstime
  • Rengjør kjølesystemet (se brukerhåndboken for motoren).
  • Skift tennpluggen.
    		•
    Før lagring
  • Tøm drivstofftanken før reparasjon som oppgitt og før årlig lagring.
    		•
    Årlig
  • Skift motoroljen.
  • Skift ut kniven eller bryn den (oftere hvis eggen raskt blir sløv).
  • For informasjon om ytterligere årlige vedlikeholdsprosedyrer, se i eierhåndboken for motoren.
    		•
    Årlig eller før lagring
  • Smør det øvre håndtaket.
    		•

    Important: Hvis du vil ha mer informasjon om vedlikeholdsprosedyrer, ser du i eierhåndboken din for motoren.

    Gjøre klar til vedlikehold

    1. Stopp motoren, og vent til alle bevegelige deler har stoppet.

    2. Koble fra tennpluggledningen fra tennpluggen (Figur 16) før du utfører vedlikeholdsprosedyrer .

      g024185

      Figur 16

      1. Tennpluggkabel

    3. Når du har utført vedlikeholdsprosedyrer, koble tennpluggledningen til tennpluggen.

      Important: Før du vender maskinen på siden for å skifte olje eller kniv, la drivstofftanken kjøre tom gjennom normal bruk. Hvis du må vende maskinen på siden før den har gått tom for drivstoff, bruk en hånddrevet drivstoffpumpe til å tømme drivstoffet. Vend alltid maskinen over på siden med peilestaven ned.

      Advarsel

      Når du vender maskinen på siden kan drivstoffet lekke ut. Bensin er meget brannfarlig og eksplosiv, og kan føre til personskader.

      Kjør motoren tom eller fjern bensinen med en håndpumpe, sug den aldri opp med hevert.

    Overhale luftrenseren

    VedlikeholdsintervallVedlikeholdsprosedyre
    Hver 25. driftstime
  • Skift ut luftrenserfilterelementet (oftere ved bruk av maskinen i støvfylte eller skitne forhold).
    		•

    1. Trykk på den øvre tappen på luftrenserdekslet (Figur 17), og åpne dekslet.

      g024187

      Figur 17

      1. Øvre tapp på dekslet
      2. Luftrenserhus
      3. Stang (2)
      4. Lås
      5. Deksel
      6. Nedre tapp (2)
      7. Luftrenserelement
      8. Slisse (2)

      Note: Du trenger ikke å fjerne dekslet fra luftrenserhuset, du kan la de nedre tappene på dekslet være i slissene til luftrenserhuset.

    2. Fjern luftrenserelementet (Figur 17).

    3. Hvis luftrenserelementet er skadet eller vått av olje eller drivstoff, bytt det ut.

      Note: Monter luftrenserelementet ved å innrette det med stengene på luftrenserhuset.

    4. Sett på dekslet igjen.

    Skifte motorolje

    VedlikeholdsintervallVedlikeholdsprosedyre
    Etter de 5 første timene
  • Skift motoroljen.
    		•
    Årlig
  • Skift motoroljen.
    		•

    La motoren gå i noen minutter for å varme opp oljen før du skifter den. Varm olje flyter bedre og bærer med seg flere urenheter.

    1. Utfør prosedyrene for forberedelse av vedlikehold, se Gjøre klar til vedlikehold.

    2. Fjern peilestaven.

    3. Vend maskinen over på siden, med peilestaven ned, for å tømme den brukte oljen ut gjennom oljefyllingsrøret (Figur 18).

      g024186

      Figur 18

    4. Etter at den brukte oljen er tappet, sett maskinen tilbake i normal driftsstilling.

    5. Hell olje i oljepåfyllingsrøret til veivhuset er 3/4 fullt.

      Note: Maks. påfyll: 0,55 l, type: SAE 30 eller SAE 10W-30 rensende olje med API-serviceklassifisering SF, SG, SH, SJ, SL eller høyere.

    6. Tørk av enden på peilestaven med en ren fille.

    7. Sett peilestaven inn i oljepåfyllingsrøret, men ikke skru den inn.

    8. Ta ut peilestaven, og kontroller oljenivået på peilestaven (Figur 19).

      g024156

      Figur 19

      • Hvis oljenivået er lavt, fyll langsomt på litt olje i oljepåfyllingsrøret, og gjenta så trinn 6 til og med 8 til oljenivået på peilestaven er korrekt.

      • Hvis oljenivået er høyt, tapp overskytende olje til oljenivået på peilestaven er korrekt.

        Important: Hvis oljenivået i veivhuset er for lavt eller for høyt, og du kjører motoren, kan dette føre til skade på motoren.

    9. Sett peilestaven ordentlig på plass.

    10. Resirkuler den brukte oljen på korrekt måte.

    Smøre øvre håndtak

    VedlikeholdsintervallVedlikeholdsprosedyre
    Årlig eller før lagring
  • Smør det øvre håndtaket.
    		•

    Smør de venstre og høyre sidene av det øvre håndtaket med et silikonbasert spraysmøremiddel med lav viskositet årlig eller etter behov.

    1. Spray den ytre plastenden av det indre håndtaket (Figur 20).

      g010349

      Figur 20

      Note: Bruk røret som kommer med sprayboksen for å styre spruten.

    2. Skyv det øvre håndtaket helt ned og spray den indre plastikkoverflaten på det ytre håndtaket (Figur 21).

      g010350

      Figur 21

    Justere selvdrift

    Hvis selvdriften på maskinen ikke fungerer korrekt, juster selvdriftskabelen.

    1. Løsne mutteren på kabelfestet (Figur 22).

      g010351

      Figur 22

      1. Kabelfeste

    2. Dra det øvre håndtaket så langt tilbake som mulig.

      Note: Hvis håndtaket ikke beveger seg jevnt, se Smøre øvre håndtak.

    3. Dra kabelkappen nedover helt til du fjerner slakken i den eksponerte kabelen (Figur 23).

      g007744

      Figur 23

      1. Eksponert kabel

    4. Skyv kabelkappen opp 3 mm.

      Note: Du kan plassere en linjal mot den øvre siden av den sorte kabelfestet, og måle hvor mye den øvre delen av kabelkappen beveger seg (Figur 24).

      g007745

      Figur 24

      1. Kabelfeste
      2. Kabelkappe

      Note: Beveg kabelkappen oppover for å senke kjørehastigheten, og beveg kabelkappen nedover for å øke kjørehastigheten.

    5. Stram mutteren.

    6. Start maskinen, og kontroller justeringen.

      Note: Hvis selvdriften ikke justeres korrekt, gjenta denne prosedyren.

    Skift ut kniven

    VedlikeholdsintervallVedlikeholdsprosedyre
    Årlig
  • Skift ut kniven eller bryn den (oftere hvis eggen raskt blir sløv).
    		•

    Important: Du trenger en momentnøkkel for å montere kniven korrekt. Hvis du ikke har en momentnøkkel, eller ikke føler deg kompetent til å utføre prosedyren, kontakt en autorisert serviceforhandler.

    Kontroller kniven hver gang gressklipperen går tom for bensin. Hvis kniven er skadet eller sprukket, må den skiftes ut omgående. Hvis kniveggen er sløv eller har hakk, skal den brynes eller skiftes ut.

    Advarsel

    Kniven er skarp, kontakt med kniven kan føre til personskader.

    • Koble ledningen fra tennpluggen.

    • Bruk hansker når du vedlikeholder på kniven.

    1. Koble tennpluggledningen fra tennpluggen. Se Gjøre klar til vedlikehold.

    2. Vend maskinen over på siden med luftfilteret opp.

    3. Bruk en treblokk til å holde kniven fast.

    4. Fjern knivene (drei knivbolten mot urviseren), og spar på alle skruer og muttere.

    5. Monter den nye kniven (drei knivbolten med urviseren) ved hjelp av skruene og mutterene du sparte (Figur 25).

      g002599

      Figur 25

      Important: Plasser knivens bueformede ender slik at de peker mot maskinhuset.

    6. Stram knivbolten med en momentnøkkel til 82 N·m.

      Important: En bolt med dreiemoment på 82 N·m er veldig godt tilstrammet. Hold fast kniven med en trekloss og legg vekten på skrallen eller momentnøkkelen og stram bolten godt til. Det er nesten umulig å stramme denne bolten for mye.

    Rengjøre maskinens underside

    VedlikeholdsintervallVedlikeholdsprosedyre
    Etter hver bruk
  • Fjern gressrester og smuss fra undersiden av maskinen.
    		•

    Advarsel

    Maskinen kan løsne materiale fra maskinens underside.

    • Bruk vernebriller.

    • Forbli i operatørstilling (bak håndtaket).

    • Pass på at det ikke er andre personer i området.

    1. Mens motoren går og klipperen står på en flat, asfaltert, rett en vannstråle mot høyre bakhjul (Figur 26).

      Vannet vil sprute inn i knivens bane, slik at gressrester spyles bort.

      g002600

      Figur 26

    2. Når det ikke kommer ut flere gressrester, stopp vannet og flytt maskinen til et tørt område.

    3. La motoren kjøre i noen få minutter for å tørke maskinens underside slik at den ikke ruster.

    Lagring

    Maskinen må oppbevares på et kjølig, rent og tørt sted.

    Gjøre maskinen klar til oppbevaring

    Advarsel

    Drivstoffdamp kan eksplodere.

    • Drivstoff skal ikke lagres i mer enn 30 dager.

    • Maskinen skal ikke oppbevares på et sted som er i nærheten av åpen ild.

    • La motoren kjøle seg ned før oppbevaring.

    1. Når du for siste gang for sesongen heller på mer drivstoff, bland stabiliseringsmiddel i nytt drivstoff som anvist av produsenten.

    2. Kjør maskinen til den går tom for drivstoff.

    3. Prim motoren, og start den på nytt.

    4. La motoren gå til den stopper. Når du ikke lenger kan starte motoren, er den tilstrekkelig tom for drivstoff.

    5. Koble ledningen fra tennpluggen.

    6. Ta ut tennpluggen, hell 30 ml olje gjennom tennplugghullet, og dra sakte i startsnoren flere ganger for å fordele oljen gjennom sylinderen, for å forhindre korrosjon i sylinderen mellom sesongene.

    7. Monter tennpluggen og stram med en momentnøkkel til 20 N·m.

    8. Stram alle løse skruer, bolter og muttere.

    Folde sammen håndtaket

    Advarsel

    Hvis man folder sammen eller ut håndtaket på feil måte, kan dette føre til skade på ledningene, noe som igjen kan utgjøre en usikker driftstilstand.

    • Pass på at du ikke skader ledningene når du folder sammen eller ut håndtaket.

    • Hvis en ledning blir skadet kontakter du et autorisert forhandlerverksted.

    1. Løsne knotten for øvre håndtak (Figur 27).

      g024195

      Figur 27

      1. Øvre håndtaksknott
      2. Håndtaksknotter

    2. Løsne knottene på håndtaket til du kan flytte håndtaket fritt (Figur 27).

    3. Flytt håndtaket fremover som vist i Figur 27.

    Ta maskinen frem fra oppbevaring

    1. Fjern tennpluggen og roter motoren hurtig ved å trekke i tilbakespolingshåndtaket for å blåse ut overflødig olje fra sylinderen.

    2. Monter tennpluggen og stram med en momentnøkkel til 20 N·m.

    3. Koble ledningen til tennpluggen.
