Rasenmäher mit Mulch-, Heckfangsystem, Seitenauswurf (50 cm)

Model No. 29645-Serial No. 315000001 and Up

Einführung

Dieser handgeführte Rasenmäher mit Sichelmessern sollte von Privatleuten oder geschulten Lohnarbeitern verwendet werden. Er ist hauptsächlich für das Mähen von Gras auf gepflegten Grünflächen in Privat- oder öffentlichen Anlagen gedacht. Er ist nicht für das Schneiden von Büschen oder für einen landwirtschaftlichen Einsatz gedacht.

Lesen Sie diese Informationen sorgfältig durch, um sich mit dem ordnungsgemäßen Einsatz und der Wartung des Geräts vertraut zu machen und Verletzungen und eine Beschädigung des Geräts zu vermeiden. Sie tragen die Verantwortung für einen ordnungsgemäßen und sicheren Einsatz des Geräts.

Wenden Sie sich hinsichtlich Informationen zu Produkten und Zubehör sowie Angaben zu Ihrem örtlichen Vertragshändler oder zur Registrierung des Produktes direkt an Toro unter www.Toro.com.

Wenden Sie sich an den offiziellen Toro Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Toro Originalersatzteile oder weitere Informationen benötigen. Haben Sie dafür die Modell- und Seriennummern der Maschine griffbereit. Bild 1 zeigt die Position der Modell- und Seriennummern an der Maschine. Tragen Sie hier die Modell- und Seriennummern des Geräts ein.

g024150

Bild 1

  1. Typenschild mit Modell- und Seriennummern

In dieser Anleitung werden potenzielle Gefahren angeführt, und Sicherheitsmeldungen werden vom Sicherheitswarnsymbol (Bild 2) gekennzeichnet, das auf eine Gefahr hinweist, die zu schweren oder tödlichen Verletzungen führen kann, wenn Sie die empfohlenen Sicherheitsvorkehrungen nicht einhalten.

g000502

Bild 2

  1. Sicherheitswarnsymbol

In dieser Anleitung werden zwei Begriffe zur Hervorhebung von Informationen verwendet. Wichtig weist auf spezielle mechanische Informationen hin, und Hinweis hebt allgemeine Informationen hervor, die Ihre besondere Beachtung verdienen.

Dieses Produkt entspricht allen relevanten europäischen Richtlinien. Weitere Angaben finden Sie in den produktspezifischen Konformitätsbescheinigungen.

Nettodrehzahl: Die Brutto- oder Nettodrehzahl dieses Motors wurden vom Motorhersteller im Labor gemäß SAE J1940 ermittelt. Aufgrund der Konfiguration zur Erfüllung von Sicherheits-, Emissions- und Betriebsanforderungen ist die tatsächliche Motorleistung in dieser Klasse der Rasenmäher wesentlich niedriger. Unter www.Toro.com finden Sie die technischen Daten für Ihre Rasenmäher-Modell.

Manipulieren oder deaktivieren Sie keine Sicherheitsvorrichtungen an der Maschine und prüfen Sie die einwandfreie Funktion in regelmäßigen Abständen. Modifizieren oder manipulieren Sie nicht die Bedienelemente für die Motordrehzahl, da dies zu unsicheren Einsatzbedingungen und Verletzungen führen kann.

Sicherheit

Diese Maschine erfüllt EN ISO 5395:2013.

Der unsachgemäße Einsatz oder die falsche Wartung dieses Rasenmähers kann zu Verletzungen führen. Befolgen Sie zur Reduzierung der Verletzungsgefahr diese Sicherheitsanweisungen.

Um die maximale Sicherheit, optimale Leistung und das nötige Wissen über die Maschine zu erhalten, müssen Sie und jeder andere Bediener der Maschine den Inhalt der vorliegenden Anleitung vor dem Anlassen des Motors sorgfältig lesen und verstehen. Besondere Beachtung ist dem Gefahrensymbol (Bild 2 ) zu schenken, welches Vorsicht, Warnung oder Gefahr – Sicherheitshinweis“ bedeutet. Lesen und verstehen Sie die Anweisungen, da sie wichtig für die Sicherheit sind. Das Nichtbeachten der Anweisungen kann zu Körperverletzungen führen.

Allgemeine Hinweise zur Sicherheit von Rasenmähern

Diese Maschine kann Hände und Füße amputieren und Gegenstände aufschleudern. Das Nichtbeachten der folgenden Sicherheitsvorschriften kann zu schweren Verletzungen oder zum Tod führen.

Schulung

  • Lesen Sie diese Anweisungen gründlich durch. Machen Sie sich mit den Bedienelementen und dem korrekten Einsatz des Geräts vertraut.

  • Lassen Sie den Rasenmäher nie von Kindern oder Personen bedienen, die mit diesen Anweisungen nicht vertraut sind. Das Alter des Fahrers kann durch lokale Vorschriften eingeschränkt sein.

  • Bedenken Sie immer, dass der Bediener die Verantwortung für Unfälle oder Gefahren gegenüber anderen und ihrem Eigentum trägt.

  • Verstehen Sie alle Erläuterungen der am Rasenmäher und in der Anleitung verwendeten Symbole.

Benzin

WARNUNG: Kraftstoff ist leicht entzündlich. Befolgen Sie die nachstehenden Sicherheitsvorkehrungen:

  • Bewahren Sie Kraftstoff nur in zugelassenen Vorratskanistern auf.

  • Betanken Sie nur im Freien, und rauchen Sie dabei nie.

  • Betanken Sie die Maschine, bevor Sie den Motor anlassen. Entfernen Sie bei laufendem oder heißem Motor nie den Kraftstofftankdeckel oder betanken die Maschine.

  • Versuchen Sie, wenn Benzin verschüttet wurde nie, den Motor zu starten, sondern schieben den Rasenmäher vom verschütteten Kraftstoff weg und vermeiden offene Flammen, bis die Verschüttung verdunstet ist.

  • Schrauben Sie den Tank- und Benzinkanisterdeckel wieder fest auf.

Vorbereitung

  • Tragen Sie beim Mähen immer rutschfeste Arbeitsschuhe und lange Hosen. Fahren Sie die Maschine nie barfüßig oder mit Sandalen.

  • Inspizieren Sie den Arbeitsbereich gründlich und entfernen Steine, Stöcke, Drähte, Knochen und andere Fremdkörper.

  • Prüfen Sie vor der Inbetriebnahme visuell, ob alle Schutzvorrichtungen und Sicherheitsgeräte, wie z. B. Ablenkbleche und/oder Grasfangkörbe einwandfrei montiert sind und richtig funktionieren.

  • Überprüfen Sie vor dem Einsatz immer, ob die Schnittmesser, -schrauben und das Mähwerk abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder defekte Messer und -schrauben als komplette Sätze aus, um die Wucht der Messer beizubehalten.

Anlassen

  • Kippen Sie die Maschine nicht, wenn Sie den Motor anlassen, es sei denn, Sie müssen sie zum Anlassen kippen. Kippen Sie ihn in solchen Fällen nie weiter als absolut erforderlich und nur den Teil, der vom Benutzer weg steht.

  • Starten Sie den Motor vorsichtig und entsprechend den Anweisungen, wobei Sie die Füße so weit wie möglich von den Messern fernhalten, d. h. stellen Sie sich nie vor den Auswurfkanal.

Betrieb

  • Bedienen Sie die Maschine nicht, wenn Sie müde oder krank sind oder unter Alkohol- oder Drogeneinfluss stehen.

  • Mähen Sie nie, wenn sich Personen, insbesondere Kinder oder Haustiere, in der Nähe aufhalten.

  • Mähen Sie nur bei Tageslicht oder guter künstlicher Beleuchtung.

  • Achten Sie auf Kuhlen und andere versteckte Gefahrenstellen im Gelände.

  • Berühren Sie keine beweglichen Teile mit den Händen oder Füßen. Bleiben Sie immer von der Auswurföffnung fern.

  • Heben oder tragen Sie den Rasenmäher nie bei laufendem Motor.

  • Passen Sie beim Rückwärtsfahren auf, oder wenn Sie einen handgeführten Rasenmäher zu sich ziehen.

  • Gehen Sie immer; laufen Sie nie.

  • Hanglagen:

    • Versuchen Sie nicht, steile Hänge zu mähen.

    • Passen Sie an Hängen besonders auf.

    • Mähen Sie quer zu Hanglagen, d. h. nie hangauf- oder -abwärts, und gehen Sie bei einem Richtungswechsel an Hanglagen mit größter Vorsicht vor.

    • Achten Sie an Hanglagen immer darauf, dass Sie einen guten Halt haben.

  • Reduzieren Sie an Hängen und bevor Sie scharf wenden Ihre Geschwindigkeit, um einem Umkippen und einem Kontrollverlust vorzubeugen.

  • Stellen Sie das Messer ab, wenn Sie die Maschine kippen müssen, um Bereiche ohne Gras zu überqueren oder die Maschine von einem Mähbereich zu einem anderen zu transportieren.

  • Lassen Sie den Motor nie in unbelüfteten Räumen laufen, da sich dort gefährliche Kohlenmonoxidgase und Abgase ansammeln können.

  • Stellen Sie den Motor in den folgenden Situationen ab:

    • Wenn Sie die Maschine verlassen.

    • Vor dem Auftanken.

    • Vor dem Entfernen des Fangkorbs.

    • Vor dem Verstellen der Schnitthöhe. Es sei denn, die Einstellung lässt sich von der Bedienerposition aus bewerkstelligen.

  • Stellen Sie den Motor ab und ziehen Sie den Zündkerzenstecker ab:

    • Vor dem Entfernen von Behinderungen und Verstopfungen aus dem Auswurfkanal.

    • Bevor Sie die Maschine untersuchen, reinigen oder warten.

    • Wenn Sie auf einen Festkörper aufgeprallt sind und prüfen den Rasenmäher auf eventuelle Defekte; führen Sie dann die erforderlichen Reparaturen durch, bevor Sie den Rasenmäher starten und in Betrieb nehmen.

    • Bei ungewöhnlichen Vibrationen der Maschine (sofort überprüfen).

  • Blitzschlag kann zu schweren oder tödlichen Verletzungen führen. Setzen Sie die Maschine nicht ein, wenn Sie Blitze sehen oder Donner hören, und gehen Sie an eine geschützte Stelle.

  • Achten Sie beim Überqueren und in der Nähe von Straßen auf den Verkehr.

Wartung und Lagerung

  • Halten Sie alle Muttern und Schrauben fest angezogen, damit das Gerät in einem sicheren Betriebszustand bleibt.

  • Verwenden Sie keinen Hochdruckreiniger an der Maschine.

  • Bewahren Sie den Rasenmäher nie mit Benzin im Tank oder innerhalb eines Gebäudes auf, wo Dämpfe eine offene Flamme oder Funken erreichen könnten.

  • Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem geschlossenen Raum abstellen.

  • Halten Sie, um das Brandrisiko zu verringern, den Motor, Schalldämpfer, das Batteriefach und den Benzintank von Gras, Laub und überflüssigem Fett frei.

  • Prüfen Sie die Bestandteile des Fangkorbs und des Auswurfschutzbleches häufig, und wechseln Sie sie ggf. mit den vom Hersteller empfohlenen Teilen aus.

  • Tauschen Sie abgenutzte und beschädigte Teile aus Sicherheitsgründen aus.

  • Wechseln Sie defekte Auspuffe aus.

  • Wenn Sie den Kraftstoff aus dem Tank ablassen müssen, sollte dies im Freien geschehen.

  • Verändern Sie nie die Einstellung des Motorfliehkraftreglers, und überdrehen Sie niemals den Motor. Durch das Überdrehen des Motors steigt die Verletzungsgefahr.

  • Passen Sie beim Einstellen der Maschine auf, um ein Einklemmen der Finger zwischen den beweglichen Messern und starren Teilen der Maschine zu vermeiden.

  • Für eine optimale Leistung und Sicherheit sollten Sie nur Toro Originalersatzteile und -zubehör kaufen. Verwenden Sie nie Universal-Teile und -Zubehör; diese sind u. U. gefährlich.

Befördern

  • Lassen Sie beim Beladen oder Entladen der Maschine in oder aus einem Anhänger oder Lastwagen Vorsicht walten.

  • Verwenden Sie für das Verladen der Maschine auf einen Anhänger oder Pritschenwagen Rampen, die über die ganze Breite gehen.

  • Befestigen Sie die Maschine sicher mit Riemen, Ketten, Kabeln oder Seilen. Die vorne und hinten befestigten Riemen sollten nach unten und von der Maschine weg gerichtet sein.

Schalldruck

Dieses Gerät erzeugt einen Schalldruckpegel, der am Ohr des Benutzers 88 dBA beträgt (inkl. eines Unsicherheitswerts (K) von 1 dBA.

Der Schalldruckpegel wurde gemäß den Vorgaben in EN ISO 5395:2013 gemessen.

Schallleistung

Dieses Gerät erzeugt einen Schalldruckpegel von 98 dBA (inkl. eines Unsicherheitswerts (K) von 1 dBA).

Der Schalldruckpegel wurde gemäß den Vorgaben in ISO 11094 gemessen.

Achtung

Der längere Einsatz einer lauten Maschine kann Gehörschäden verursachen.

Tragen Sie entsprechenden Gehörschutz, wenn Sie die Maschine längere Zeit verwenden.

Hand-/Armvibration

Das gemessene Vibrationsniveau für die rechte Hand beträgt 1,8 m/s2

Das gemessene Vibrationsniveau für die linke Hand beträgt 2,5 m/s2

Der Unsicherheitswert (K) beträgt 1,2 m/s2

Die Werte wurden nach den Vorgaben von EN ISO 5395:2013 gemessen.

Achtung

Der längere Einsatz einer stark vibrierenden Maschine kann zu Taubheit in den Händen und Handgelenken führen.

Tragen Sie Handschuhe, die Vibrationen abschwächen, wenn Sie die Maschine längere Zeit verwenden.

Sicherheits- und Bedienungsschilder

Important: Sicherheits- und Bedienungsaufkleber sind in der Nähe potenzieller Gefahrenbereiche angebracht. Tauschen Sie beschädigte Aufkleber aus.

decaloemmarkt

Herstellermarke

  1. Gibt an, dass das Messer Teil der Originalmaschine des Herstellers ist.
decal112-8760

112-8760

  1. Gefahr durch herausgeschleuderte Teile: Achten Sie darauf, dass Unbeteiligte den Sicherheitsabstand zum Gerät einhalten.
  2. Gefahr einer Schnittwunde und/oder der Amputation von Händen oder Füßen: Berühren Sie keine beweglichen Teilen.
decal117-4143

117-4143

  1. Warnung: Lesen Sie die Bedienungsanleitung.
  2. Gefahr durch herausgeschleuderte Objekte: Achten Sie darauf, dass Unbeteiligte den Sicherheitsabstand zum Gerät einhalten.
  3. Schnitt- bzw. Amputationsgefahr an Händen und Füßen beim Schnittmesser: Ziehen Sie den Zündkerzenstecker ab und lesen Sie die Anweisungen, bevor Sie Wartungs- oder Reparaturarbeiten ausführen.
  4. Schnitt- und Verletzungsgefahr für Hände oder Füße beim Schnittmesser: Halten Sie sich von beweglichen Teilen fern und nehmen Sie keine Schutzvorrichtugen ab.
  5. Schnitt- bzw. Amputationsgefahr von Händen oder Füßen beim Schnittmesser: Mähen Sie nicht hangauf- oder hangabwärts sondern nur quer zum Hang; stellen Sie das Mähwerk und den Motor ab, entfernen Sie Fremdkörper vor dem Mähen; schauen Sie beim Rückwärtsfahren nach hinten und unten.

Einrichtung

Important: Nehmen Sie den Plastikschutz ab, mit dem der Motor abgedeckt ist. Werfen Sie ihn ab.

Befestigen des Holms

Warnung:

Wenn Sie den Holm falsch auf- oder zusammenklappen, können Sie die Kabel beschädigen und den sicheren Geräteeinsatz gefährden.

  • Beschädigen Sie beim Auf- oder Zusammenklappen des Holms nicht die Kabel.

  • Wenden Sie sich bei einem beschädigten Kabel an einen offiziellen Vertragshändler.

  1. Nehmen Sie die Handräder des Holms vom Maschinengehäuse ab (Bild 3).

    Important: Verlegen Sie beim Befestigen des Holms die Kabel an der Außenseite des Griffs.

    g024151

    Bild 3

    1. Holmhandräder
    2. Oberes Holmhandrad

  2. Fluchten Sie die Löcher in den Enden des Holms mit den Löchern im Maschinengehäuse aus und schrauben Sie die Handräder wieder lose ein.

  3. Schieben Sie den Holm in die Betriebsstellung (Bild 3) und ziehen Sie die zwei Handräder so fest wie möglich.

  4. Lösen Sie das obere Handrad des Holms und stellen Sie den oberen Holm in die Betriebsstellung (Bild 3), ziehen Sie das obere Handrad des Holms wieder fest.

Befestigen des Rücklaufstarterseils in der Seilführung

Important: Befestigen Sie das Rücklaufstarterseil in der Seilführung, um den Motor sicher und mühelos anzulassen.

Drücken Sie den Schaltbügel zum oberen Holm und ziehen Sie das Rücklaufstarterseil durch die Seilführung am Holm (Bild 4).

g024155

Bild 4

  1. Rücklaufstarterseil
  2. Seilführung

Auffüllen des Motors mit Öl

Important: Die Maschine hat bei der Auslieferung kein Öl im Motor. Füllen Sie den Motor mit Öl, bevor Sie ihn anlassen.

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

  2. Entfernen Sie den Peilstab (Bild 5) und füllen Sie Öl in den Einfüllstutzen bis ca. 3/4 des Füllvolumens des Kurbelgehäuses ein.

    Note: (Max. Füllstand: 0,47 l der Ölsorte: Waschaktives Öl (10W-30 oder SAE 30) mit der Klassifizierung SJ oder höher durch das American Petroleum Institute (API).

    g024156

    Bild 5

    1. Peilstab
    2. Öleinfüllstutzen

  3. Wischen Sie das Ende des Peilstabs mit einem sauberen Lappen ab.

  4. Stecken Sie den Ölpeilstab vollständig in den Öleinfüllstutzen.

  5. Nehmen Sie den Peilstab heraus und lesen Sie den Ölstand ab (Bild 5).

    • Wenn der Ölstand unter der Nachfüll-Markierung ist, gießen Sie langsam etwas Öl in den Öleinfüllstutzen; warten Sie drei Minuten und wiederholen Sie die Schritte 3 bis 5, bis der Ölstand an der Voll-Markierung am Peilstab liegt.

    • Wenn der Ölstand über der Voll-Markierung am Peilstab liegt, lassen Sie überschüssiges Öl ab, bis der Ölstand am Peilstab an der Voll-Markierung liegt. Weitere Informationen zum Ablassen des Öls finden Sie unter Wechseln des Motoröls.

      Important: Wenn der Ölstand im Kurbelgehäuse zu hoch oder zu niedrig ist, und Sie den Motor laufen lassen, können Motorschäden auftreten.

  6. Setzen Sie den Peilstab fest ein.

    Important: Wechseln Sie das Motoröl nach den ersten fünf Betriebsstunden und danach jährlich. Siehe Wechseln des Motoröls.

Montieren des Fangkorbs

  1. Schieben Sie den Fangkorb auf den Rahmen, wie in Bild 6 abgebildet.

    g027257

    Bild 6

    1. Holm
    2. Rahmen
    3. Fangkorb

    Note: Schieben Sie den Grasfangkorb nicht über den Holm (Bild 6).

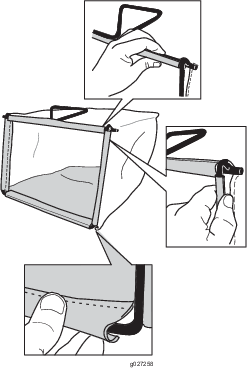

  2. Haken Sie den unteren Kanal des Grasfangkorbs an der Unterseite des Rahmens ein (Bild 7).

    g027258

    Bild 7

  3. Haken Sie die oberen und seitlichen Kanäle des Grasfangkorbs an der Oberseite und der Seite des Rahmens ein (Bild 7).

Produktübersicht

g024157

Bild 8

  1. Oberer Holm
  2. Rücklaufstartergriff
  3. Fangkorb
  4. Einfüllstutzen/Ölpeilstab (nicht abgebildet)
  5. Schnitthöheneinstellhebel (4)
  6. Schaltbügel
  7. Tankdeckel
  8. Luftfilter
  9. Seitenauswurfkanal
  10. Zündkerze
ModellGewichtLängeBreiteHöhe
2964530 kg150 cm54 cm117 cm

Betrieb

Anbaugeräte, Zubehör

Ein Sortiment an Originalanbaugeräten und -zubehör von Toro wird für diese Maschine angeboten, um den Funktionsumfang des Geräts zu erhöhen und zu erweitern. Wenden Sie sich an einen offiziellen Vertragshändler oder navigieren Sie zu www.Toro.com für eine Liste der zugelassenen Anbaugeräte und des Zubehörs.

Betanken

Gefahr

Benzin ist brennbar und explodiert schnell. Feuer und Explosionen durch Benzin können Verbrennungen bei Ihnen und anderen Personen verursachen.

  • Stellen Sie den Kanister bzw. die Maschine vor dem Auftanken auf den Boden und nicht auf ein Fahrzeug oder auf ein Objekt, um eine elektrische Ladung durch das Entzünden des Benzins zu vermeiden.

  • Füllen Sie den Tank außen, wenn der Motor kalt ist. Wischen Sie verschütteten Kraftstoff auf.

  • Rauchen Sie nicht beim Umgang mit Benzin, und gehen Sie nicht in der Nähe von offenem Feuer oder Funken mit Benzin um.

  • Bewahren Sie Benzin nur in zugelassenen Benzinkanistern und an einem für Kinder unzugänglichen Ort auf.

  • Die besten Ergebnisse erhalten Sie, wenn Sie sauberes, frisches (höchstens 30 Tage alt), bleifreies Benzin mit einer Mindestoktanzahl von 87 (R+M)/2 verwenden.

  • Mit Sauerstoff angereicherter Kraftstoff mit 10 % Ethanol oder 15 % MTBE (Volumenanteil) ist auch geeignet.

  • Ethanol: Kraftstoff, der mit 10 % Ethanol oder 15 % MTBE (Volumenanteil) angereichert ist, ist auch geeignet. Ethanol und MTBE sind nicht identisch. Benzin mit 15 % Ethanol (E15) (Volumenanteil) kann nicht verwendet werden. Verwenden Sie nie Benzin, das mehr als 10 % Ethanol (Volumenanteil) enthält, z. B. E15 (enthält 15 % Ethanol), E20 (enthält 20 % Ethanol) oder E85 (enthält 85 % Ethanol). Die Verwendung von nicht zugelassenem Benzin kann zu Leistungsproblemen und/oder Motorschäden führen, die ggf. nicht von der Garantie abgedeckt sind.

  • Verwenden Sie kein Benzin mit Methanol.

  • Lagern Sie keinen Kraftstoff im Kraftstofftank oder in Kraftstoffbehältern über den Winter, wenn Sie keinen Kraftstoffstabilisator verwenden.

  • Vermischen Sie nie Benzin mit Öl.

Important: Fügen Sie zur Vermeidung von Anlassproblemen beim Kraftstoff in jeder Saison Kraftstoffstabilisator zu. Mischen Sie den Stabilisator mit Benzin, das nicht älter als 30 Tage ist.

g027531

Bild 9

Prüfen des Motorölstands

WartungsintervallWartungsmaßnahmen
Bei jeder Verwendung oder täglich
  • Prüfen Sie den Ölstand im Motor.
    		•

    Max. Füllstand: 0,55 l des Typs: Waschaktives SAE 30 oder SAE 10W-30 Öl mit der Klassifizierung SF, SG, SH, SJ, SL oder höher durch das American Petroleum Institute (API).

    1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

    2. Ziehen Sie den Peilstab (Bild 10) heraus.

      g024156

      Bild 10

      1. Peilstab
      2. Öleinfüllstutzen

    3. Wischen Sie das Ende des Peilstabs mit einem sauberen Lappen ab.

    4. Stecken Sie den Peilstab in den Einfüllstutzen, schrauben Sie ihn jedoch nicht ein.

    5. Nehmen Sie den Peilstab heraus und lesen den Ölstand ab, siehe Bild 10.

      • Füllen Sie bei einem zu niedrigen Ölstand langsam etwas Öl in den Öleinfüllstutzen. Wiederholen Sie dann die Schritte 3 bis 5, bis der Ölstand am Peilstab richtig ist.

      • Lassen Sie bei einem zu hohen Ölstand Öl ab, bis der Ölstand am Peilstab richtig ist. Weitere Informationen zum Ablassen des Öls finden Sie unter Wechseln des Motoröls.

        Important: Wenn der Ölstand im Kurbelgehäuse zu hoch oder zu niedrig ist, und Sie den Motor laufen lassen, können Motorschäden auftreten.

    6. Setzen Sie den Peilstab fest ein.

    Einstellen der Schnitthöhe

    Warnung:

    Wenn Sie die Schnitthöhe einstellen, können Sie mit dem Messer in Kontakt kommen und schwere Verletzungen erleiden.

    • Stellen Sie den Motor ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind.

    • Führen Sie Ihre Finger beim Einstellen der Schnitthöhe nie unter das Mähwerk.

    Achtung

    Wenn der Motor gelaufen ist, ist der Auspuff sehr heiß und Sie könnten sich verbrennen. Berühren Sie nie den heißen Auspuff.

    Stellen Sie die Schnitthöhe ein. Stellen Sie die Vorder- und Hinterräder auf die gleiche Höhe ein.

    Note: Schieben Sie zum Anheben oder Absenken der Maschine die Schnitthöhenhebel, wie in Bild 11 abgebildet.

    g024176

    Bild 11

    1. Anheben der Maschine
    2. Absenken der Maschine

    Note: Die Schnitthöheneinstellungen sind 25 mm, 38 mm, 51 mm, 64 mm, 76 mm, 89 mm sowie 102 mm.

    Anlassen des Motors

    Drücken Sie den Schaltbügel (Bild 12) gegen den oberen Holm und ziehen Sie am Rücklaufstarter.

    g024177

    Bild 12

    Note: Wenn der Rasenmäher nach mehreren Versuchen nicht anspringt, wenden Sie sich an den offiziellen Vertragshändler.

    Abstellen des Motors

    WartungsintervallWartungsmaßnahmen
    Bei jeder Verwendung oder täglich
  • Stellen Sie sicher, dass der Motor innerhalb von drei Sekunden nach dem Loslassen des Schaltbügels abstellt.
    		•

    Lassen Sie zum Abstellen des Motors den Schaltbügel los (Bild 13).

    Important: Wenn Sie den Schaltbügel loslassen, werden der Motor und das Messer innerhalb von drei Sekunden abgestellt. Wenn dies nicht der Fall ist, setzen Sie die Maschine nicht mehr ein und wenden Sie sich sofort an einen offiziellen Vertragshändler.

    g024178

    Bild 13

    Mulchen des Schnittguts

    Die Maschine ist werksseitig auf das Mulchen von Schnittgut und Laub eingestellt.

    Nehmen Sie den Fangkorb vom Gerät ab, falls er montiert ist, bevor Sie das Schnittgut mulchen, siehe Entfernen des Fangkorbs.

    Sammeln des Schnittguts

    Verwenden Sie den Fangkorb, wenn Sie Schnittgut und Laub im Fangkorb sammeln möchten.

    Warnung:

    Ein verschlissener Fangkorb kann das Ausschleudern kleiner Steine und ähnlicher Gegenstände in Richtung des Benutzers und Unbeteiligter zulassen. Das kann zu schweren oder tödlichen Verletzungen führen.

    Prüfen Sie den Fangkorb regelmäßig. Tauschen Sie ihn, wenn er beschädigt ist, gegen einen neuen Ersatzkorb von Toro aus.

    Warnung:

    Das Messer ist scharf; ein Kontakt kann zu schweren Verletzungen führen.

    Stellen Sie den Motor ab und warten Sie, bis alle sich drehenden Teile zum Stillstand gekommen sind, bevor Sie die Bedienungsposition verlassen.

    Montieren des Fangkorbs

    1. Heben Sie das hintere Ablenkblech an (Bild 14).

      g024183

      Bild 14

      1. Hinteres Ablenkblech
      2. Kerbe in der Holmhalterung (2)
      3. Stangenende (2)
      4. Fangkorb

    2. Setzen Sie die Stangenenden des Fangkorbs in die Kerben an den Holmhalterungen (Bild 14).

    3. Lassen Sie das hintere Ablenkblech auf dem Fangkorb aufliegen.

    Entfernen des Fangkorbs

    1. Heben Sie das hintere Ablenkblech an (Bild 14).

    2. Heben Sie den Fangkorbgriff aus den Kerben an den Holmhalterungen und nehmen den Fangkorb vom Rasenmäher ab.

    3. Schließen Sie das hintere Ablenkblech.

    Seitenauswurf des Schnittguts

    Einbauen des Seitenauswurfkanals

    1. Heben Sie das hintere Ablenkblech an (Bild 15).

      g024182

      Bild 15

      1. Hinteres Ablenkblech
      2. Kerbe in der Holmhalterung (2)
      3. Stangenende (2)
      4. Seitenauswurfkanal

      Note: Nehmen Sie ggf. den Fangkorb ab, siehe Entfernen des Fangkorbs.

    2. Setzen Sie die Stangenenden des Seitenauswurfkanals in die Kerben an den Holmhalterungen (Bild 15).

    3. Lassen Sie das hintere Ablenkblech auf dem Auswurfkanal aufliegen.

    Entfernen des Seitenauswurfkanals

    1. Heben Sie das hintere Ablenkblech an (Bild 15).

    2. Heben Sie den Seitenauswurfkanal aus den Kerben an den Holmhalterungen und nehmen den Auswurfkanal vom Rasenmäher ab.

    3. Schließen Sie das hintere Ablenkblech.

    Betriebshinweise

    Allgemeine Mähtipps

    • Räumen Sie Gehölz, Steine, Drähte, Äste und andere Fremdkörper, auf die das Messer aufprallen könnte, aus dem Arbeitsbereich.

    • Vermeiden Sie, dass das Messer auf Fremdkörper aufprallt. Mähen Sie nie absichtlich über irgendwelchen Gegenständen.

    • Stellen Sie den Motor sofort ab, wenn der Mäher auf einen Gegenstand aufprallt oder anfängt zu vibrieren, ziehen den Kerzenstecker von der Zündkerze und untersuchen Sie den Mäher auf eventuelle Beschädigungen.

    • Montieren Sie für die optimale Leistung vor dem Saisonbeginn ein neues Messer.

    • Tauschen Sie die Messer bei Bedarf durch ein Originalersatzmesser von Toro aus.

    Mähen

    • Mähen Sie immer nur ein Drittel des Grashalms in einem Durchgang. Mähen Sie nur unter einer Einstellung von 51 mm, wenn das Gras dünn wächst, oder im Spätherbst, wenn das Graswachstum nach lässt. Siehe Einstellen der Schnitthöhe.

    • Stellen Sie beim ersten Durchgang die Schnitthöhe auf die höchste Einstellung und gehen langsamer, wenn Sie Gras mähen, das länger als 15 cm ist. Mähen Sie dann noch einmal mit einer niedrigeren Einstellung, um dem Rasen das gewünschte Schnittbild zu geben. Wenn das Gras zu lang ist, kann die Maschine verstopfen und der Motor kann abstellen.

    • Mähen Sie nur trockenes Gras oder Laub. Nasses Gras und Laub neigen zum Verklumpen im Garten und können ein Verstopfen der Maschine und ein Abstellen des Motors verursachen.

      Warnung:

      Nasses Gras und/oder nasse Blätter können zu schweren Verletzungen führen, sollten Sie darauf ausrutschen und mit dem Messer in Berührung kommen. Mähen Sie nur in trockenen Bedingungen.

    • Wechseln Sie häufig die Mährichtung. Dadurch verteilt sich das Schnittgut besser auf der Rasenfläche und bewirkt ein effektiveres Düngen.

    • Probieren Sie bei einem unbefriedigenden Schnittbild des Rasens eine der folgenden Abhilfen aus:

      • Wechseln Sie das Messer aus oder lassen Sie es schärfen.

      • Gehen Sie beim Mähen langsamer.

      • Heben Sie die Schnitthöhe der Maschine an.

      • Mähen Sie häufiger.

      • Lassen Sie die Bahnen überlappen, anstelle bei jedem Gang eine neue Bahn zu mähen.

      • Stellen Sie die Schnitthöhe an den Vorderrädern um eine Kerbe tiefer als an den Hinterrädern. Stellen Sie die Vorderräder z. B. auf 57 mm und die Hinterräder auf 70 mm ein.

    Schnetzeln von Laub

    • Stellen Sie nach dem Mähen sicher, dass die Hälfte des Rasens durch die Schnittgutdecke sichtbar ist. Dabei müssen Sie unter Umständen mehrmals über das Laub mähen.

    • Stellen Sie die vordere Schnitthöhe um eine oder zwei Auskerbungen höher als die hintere, wenn eine Blattdecke von mehr als 13 cm auf dem Rasen liegt.

    • Mähen Sie langsamer, wenn die Maschine das Laub nicht fein genug häckselt.

    Wartung

    Note: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.

    Empfohlener Wartungsplan

    WartungsintervallWartungsmaßnahmen
    Nach fünf Betriebsstunden
  • Wechseln Sie das Motoröl.
    		•
    Bei jeder Verwendung oder täglich
  • Prüfen Sie den Ölstand im Motor.
  • Stellen Sie sicher, dass der Motor innerhalb von drei Sekunden nach dem Loslassen des Schaltbügels abstellt.
    		•
    Nach jeder Verwendung
  • Entfernen Sie Schnittgut und Schmutz von der Unterseite des Mähwerks.
    		•
    Alle 25 Betriebsstunden
  • Tauschen Sie den Luftfiltereinsatz aus (häufiger in staubigen oder schmutzigen Einsatzbedingungen).
    		•
    Alle 100 Betriebsstunden
  • Reinigen Sie die Kühlanlage (siehe Motorbedienungsanleitung).
  • Wechseln Sie die Zündkerze aus.
    		•
    Vor der Einlagerung
  • Entleeren Sie den Kraftstofftank laut Anweisung vor irgendwelchen Reparaturen und der Einlagerung.
    		•
    Jährlich
  • Wechseln Sie das Motoröl.
  • Wechseln Sie das Messer aus oder lassen Sie es schärfen (öfter, wenn die Kanten schnell stumpf werden).
  • Weitere jährliche Wartungsmaßnahmen finden Sie in der Motorbedienungsanleitung.
    		•
    Jährlich oder vor der Einlagerung
  • Schmieren Sie den oberen Holm ein.
    		•

    Important: Weitere Informationen zu Wartungsarbeiten finden Sie in der Motorbedienungsanleitung.

    Vorbereiten für die Wartung

    1. Stellen Sie den Motor ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind.

    2. Ziehen Sie das Zündkabel von der Zündkerze (Bild 16) ab, bevor Sie Wartungsarbeiten ausführen.

      g024185

      Bild 16

      1. Zündkerzenstecker

    3. Stecken Sie nach dem Abschluss der Wartungsarbeiten das Zündkabel wieder auf die Zündkerze.

      Important: Lassen Sie den Motor laufen, bis er aufgrund von Kraftstoffmangel abstellt, bevor Sie den Rasenmäher umkippen, um das Öl oder Messer zu wechseln. Wenn Sie die Maschine kippen müssen, während sich Kraftstoff im Tank befindet, pumpen Sie den Kraftstoff mit einer Handpumpe ab. Kippen Sie die Maschine immer so auf die Seite, dass der Peilstab nach unten zeigt.

      Warnung:

      Ein Kippen der Maschine kann zu einem Verschütten von Kraftstoff führen. Benzin ist entflammbar, explosiv und kann Verletzungen verursachen.

      Lassen Sie den Motor laufen, bis kein Kraftstoff mehr im Tank ist, oder pumpen Sie den Kraftstoff ab. Sie sollten auf keinen Fall versuchen, Kraftstoff abzusaugen.

    Warten des Luftfilters

    WartungsintervallWartungsmaßnahmen
    Alle 25 Betriebsstunden
  • Tauschen Sie den Luftfiltereinsatz aus (häufiger in staubigen oder schmutzigen Einsatzbedingungen).
    		•

    1. Drücken Sie die obere Nase an der Abdeckung des Luftfilters (Bild 17) und öffnen die Abdeckung.

      g024187

      Bild 17

      1. Obere Nase an der Abdeckung
      2. Luftfiltergehäuse
      3. Strebe (2)
      4. Riegel
      5. Abdeckung
      6. Untere Nase (2)
      7. Luftfiltereinsatz
      8. Schlitz (2)

      Note: Sie müssen die Abdeckung nicht vom Luftfiltergehäuse abnehmen; Sie können die unteren Nasen an der Abdeckung in den Schlitzen im Luftfiltergehäuse lassen.

    2. Entfernen Sie den Luftfiltereinsatz (Bild 17).

    3. Wenn der Luftfiltereinsatz beschädigt oder mit Öl oder Kraftstoff durchnäßt ist, wechseln Sie ihn aus.

      Note: Fluchten Sie die Streben am Luftfiltergehäuse aus und setzen Sie den Luftfiltereinsatz ein.

    4. Setzen Sie die Abdeckung auf.

    Wechseln des Motoröls

    WartungsintervallWartungsmaßnahmen
    Nach fünf Betriebsstunden
  • Wechseln Sie das Motoröl.
    		•
    Jährlich
  • Wechseln Sie das Motoröl.
    		•

    Lassen Sie den Motor ein paar Minuten laufen, bevor Sie das Öl wechseln, um es aufzuwärmen. Warmes Öl fließt besser und führt mehr Fremdstoffe mit sich.

    1. Führen Sie die wartungsvorbereitenden Arbeiten aus, siehe Vorbereiten für die Wartung.

    2. Ziehen Sie den Peilstab heraus.

    3. Kippen Sie den Rasenmäher seitlich (Peilstab nach unten), um das Altöl über den Öleinfüllstutzen abzulassen (Bild 18).

      g024186

      Bild 18

    4. Stellen Sie die Maschine nach dem Ablassen des Altöls wieder in die Betriebsstellung.

    5. Gießen Sie circa drei Viertel der maximalen Füllmenge des Kurbelgehäuses in den Öleinfüllstutzen.

      Note: Max. Füllstand: 0,55 l des Typs: Waschaktives SAE 30 oder SAE 10W-30 Öl mit der Klassifizierung SF, SG, SH, SJ, SL oder höher durch das American Petroleum Institute (API).

    6. Wischen Sie das Ende des Peilstabs mit einem sauberen Lappen ab.

    7. Stecken Sie den Peilstab in den Einfüllstutzen, schrauben Sie ihn jedoch nicht ein.

    8. Nehmen Sie den Peilstab heraus und lesen Sie den Ölstand ab (Bild 19).

      g024156

      Bild 19

      • Füllen Sie bei einem zu niedrigen Ölstand langsam etwas Öl in den Öleinfüllstutzen. Wiederholen Sie dann die Schritte 6 bis 8, bis der Ölstand am Peilstab richtig ist.

      • Lassen Sie bei einem zu hohen Ölstand Öl ab, bis der Ölstand am Peilstab richtig ist.

        Important: Wenn der Ölstand im Kurbelgehäuse zu hoch oder zu niedrig ist, und Sie den Motor laufen lassen, können Motorschäden auftreten.

    9. Setzen Sie den Peilstab fest ein.

    10. Entsorgen Sie das Altöl ordnungsgemäß.

    Einschmieren des oberen Holms

    WartungsintervallWartungsmaßnahmen
    Jährlich oder vor der Einlagerung
  • Schmieren Sie den oberen Holm ein.
    		•

    Schmieren Sie die linke und rechte Seite des oberen Holms jährlich oder nach Bedarf mit einem Silikonsprühschmiermittel mit geringer Viskosität ein.

    1. Sprühen Sie die äußeren Kunststoffenden des inneren Holms ein (Bild 20).

      g010349

      Bild 20

      Note: Steuern Sie die Sprührichtung mit dem Strohhalm, der dem Spray beiliegt.

    2. Drücken Sie den oberen Holm ganz nach unten und sprühen Sie die innere Kunststoffoberfläche des äußeren Holms ein (Bild 21).

      g010350

      Bild 21

    Einstellen des Selbstantriebs

    Wenn der Selbstantrieb der Maschine nicht funktioniert, stellen Sie das Selbstantriebskabel ein.

    1. Lockern Sie die Mutter an der Kabelhalterung (Bild 22).

      g010351

      Bild 22

      1. Kabelhalterung

    2. Ziehen Sie den oberen Holm ganz nach hinten.

      Note: Wenn sich der Holm nicht mühelos bewegen lässt, finden Sie weitere Informationen unter Einschmieren des oberen Holms.

    3. Ziehen Sie den Kabelmantel nach unten, bis der freigelegte Zug kein Spiel mehr hat (Bild 23).

      g007744

      Bild 23

      1. Freigelegtes Kabel

    4. Drücken Sie den Kabelmantel um 3 mm nach oben.

      Note: Sie können ein Lineal außen an die schwarze Kabelhalterung anlegen und messen, wie weit sich das obere Ende des Kabelmantels bewegt (Bild 24).

      g007745

      Bild 24

      1. Kabelhalterung
      2. Kabelmantel

      Note: Wenn Sie den Kabelmantel nach oben schieben, wird die Fahrgeschwindigkeit verringert, wenn Sie den Mantel nach unten schieben, wird die Fahrgeschwindigkeit erhöht.

    5. Ziehen Sie die Mutter fest.

    6. Lassen Sie den Motor an und prüfen die Einstellung.

      Note: Wenn der Antrieb nicht richtig eingestellt ist, wiederholen Sie die vorherigen Schritte.

    Auswechseln des Messers

    WartungsintervallWartungsmaßnahmen
    Jährlich
  • Wechseln Sie das Messer aus oder lassen Sie es schärfen (öfter, wenn die Kanten schnell stumpf werden).
    		•

    Important: Sie benötigen für den richtigen Einbau des Messers einen Drehmomentschlüssel. Wenn Sie keinen Drehmomentschlüssel haben oder diese Arbeit nicht ausführen möchten, wenden Sie sich an einen offiziellen Vertragshändler.

    Prüfen Sie das Messer, wenn der Kraftstofftank leer ist. Wechseln Sie das Messer sofort aus, wenn es beschädigt oder gerissen ist. Schärfen Sie die Messerkante, wenn sie stumpf ist oder Einkerbungen aufweist. Wechseln Sie ggf. das Messer aus.

    Warnung:

    Das Messer ist scharf; ein Kontakt damit kann zu schweren Verletzungen führen.

    • Klemmen Sie das Zündkabel von der Zündkerze ab.

    • Tragen Sie Handschuhe, wenn Sie das Messer warten.

    1. Ziehen Sie den Kerzenstecker von der Zündkerze ab. Siehe Vorbereiten für die Wartung.

    2. Kippen Sie den Rasenmäher auf die Seite, sodass der Luftfilter nach oben zeigt.

    3. Stabilisieren Sie das Messer mit einem Holzblock.

    4. Entfernen Sie das Messer (drehen Sie die Messerschraube nach links) und bewahren Sie alle Befestigungen auf.

    5. Installieren Sie ein neues Messer (drehen Sie die Messerschraube nach rechts) und alle Befestigungen (Bild 25).

      g002599

      Bild 25

      Important: Das gebogene Ende des Messers sollte zum Mähwerkgehäuse zeigen.

    6. Ziehen Sie die Messerschraube mit einem Drehmomentschlüssel auf 82 N·m an.

      Important: Eine bis auf 82 N·m angezogene Schraube ist sehr fest. Arretieren Sie das Messer mit einem Holzstück und verlagern Sie gleichzeitig das Gewicht auf den Schlüssel und ziehen Sie die Schraube fest. Diese Schraube kann fast nicht zu fest angezogen werden.

    Reinigen unter dem Gerät

    WartungsintervallWartungsmaßnahmen
    Nach jeder Verwendung
  • Entfernen Sie Schnittgut und Schmutz von der Unterseite des Mähwerks.
    		•

    Warnung:

    Die Maschine kann Ablagerungen unter der Maschine lockern.

    • Tragen Sie eine Schutzbrille.

    • Bleiben Sie in der Einsatzstellung (hinter dem Holm).

    • Halten Sie Unbeteiligte vom Bereich fern.

    1. Lassen Sie den Motor auf einer flachen, befestigten Oberfläche laufen und sprühen Sie Wasser vor das rechte Hinterrad (Bild 26).

      Das Wasser spritzt dann in den Messerlaufweg und spült das Schnittgut aus.

      g002600

      Bild 26

    2. Stellen Sie das Wasser ab, wenn kein Schnittgut mehr herausgespült wird, und schieben Sie den Rasenmäher auf einen trockenen Bereich.

    3. Lassen Sie ihn für ein paar Minuten laufen, um die Unterseite der Maschine auszutrocknen, damit sie nicht rostet.

    Einlagerung

    Lagern Sie die Maschine an einem kühlen, sauberen und trockenen Ort ein.

    Vorbereiten der Maschine für das Einlagern

    Warnung:

    Benzindämpfe können explodieren.

    • Lagern Sie Benzin nicht länger als 30 Tage.

    • Lagern Sie die Maschine nicht in geschlossenen Räumen in der Nähe von offenem Feuer ein.

    • Lassen Sie vor dem Einlagern den Motor abkühlen.

    1. Füllen Sie beim letzten Betanken für das Jahr dem frischen Benzin einen Kraftstoffstabilisator zu. Folgen Sie dabei den Anweisungen des Motorherstellers.

    2. Lassen Sie die Maschine so lange laufen, bis er infolge von Benzinknappheit abstellt.

    3. Bedienen Sie die Kaltstarthilfe und lassen den Motor noch einmal an.

    4. Lassen Sie den Motor laufen, bis er abstellt. Wenn sich der Motor nicht mehr starten lässt, ist er ausreichend trocken.

    5. Schließen Sie den Zündkerzenstecker ab.

    6. Entfernen Sie die Zündkerze, füllen Sie 30 ml Öl in das Zündkerzenloch und ziehen Sie mehrmals langsam am Starterkabel, um das Öl im Zylinder zu verteilen und eine Korrosion des Zylinders während der Einlagerung zu vermeiden.

    7. Setzen Sie die Zündkerze ein und ziehen Sie sie mit einem Drehmomentschlüssel bis auf 20 N·m an.

    8. Ziehen Sie alle Schrauben und Muttern an.

    Zusammenklappen des Holms

    Warnung:

    Wenn Sie den Holm falsch auf- oder zusammenklappen, können Sie die Kabel beschädigen und den sicheren Geräteeinsatz gefährden.

    • Beschädigen Sie beim Auf- oder Zusammenklappen des Holms nicht die Kabel.

    • Wenden Sie sich bei einem beschädigten Kabel an einen offiziellen Vertragshändler.

    1. Lösen Sie das Handrad des oberen Holms (Bild 27).

      g024195

      Bild 27

      1. Oberes Holmhandrad
      2. Holmhandräder

    2. Lösen Sie die Holmhandräder, bis Sie den Holm ungehindert bewegen können (Bild 27).

    3. Schieben Sie den Holm nach vorne, siehe Bild 27.

    Herausnehmen der Maschine aus der Einlagerung

    1. Entfernen Sie die Zündkerze und drehen Sie den Motor schnell durch Ziehen des Rücklaufstarters, um überflüssiges Öl aus dem Zylinder zu entfernen.

    2. Setzen Sie die Zündkerze ein und ziehen Sie sie mit einem Drehmomentschlüssel bis auf 20 N·m an.

    3. Schließen Sie den Zündkerzenstecker wieder an die Zündkerze an.
